UG中需要加墨水管阀门模型，该怎么创建这个模型呢？下面我们就来详细的教程。

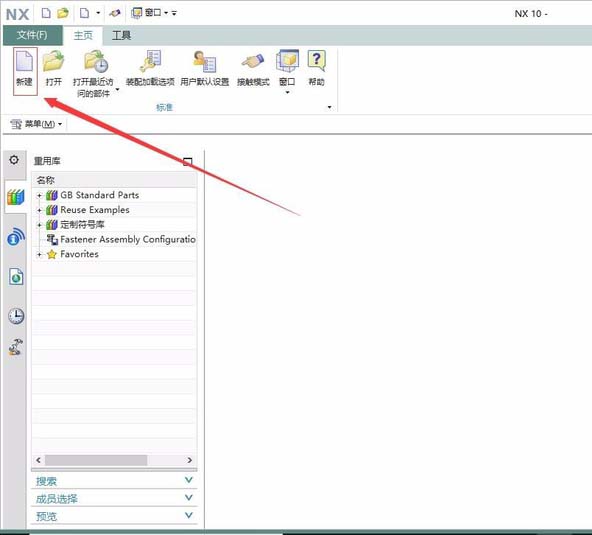

1、在电脑桌面点击打开UG软件，在UG界面左上侧中找到并点击新建按钮，如下图所示。

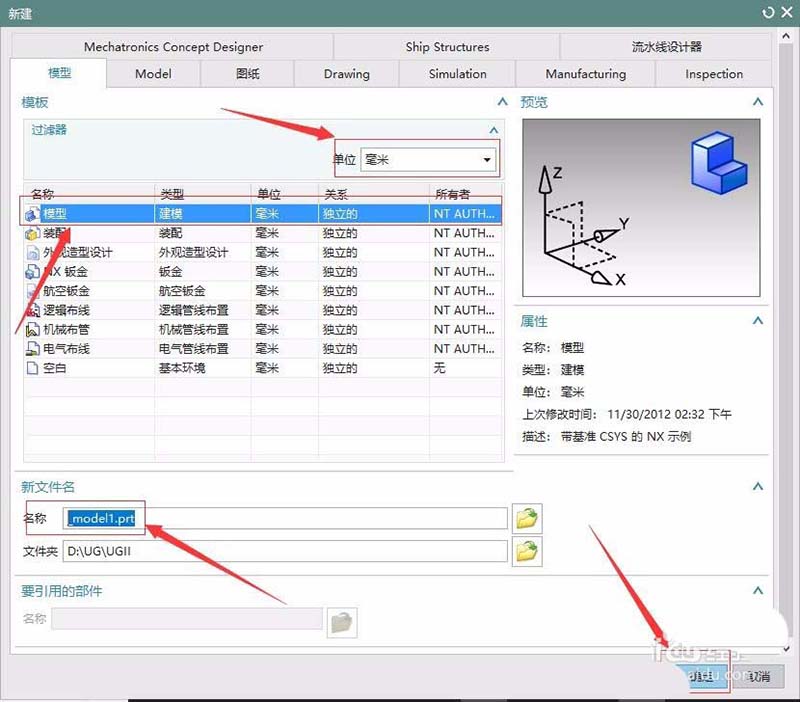

2、在新建界面中选择模型板块，在单位栏中选择毫米，选择列表中第一栏，名称那一栏中可以修改成自己想要的名字，最后点击确定按钮。
3、在建模界面左侧点击草图按钮，选择XY平面，点击确定，进行绘制草图操作。

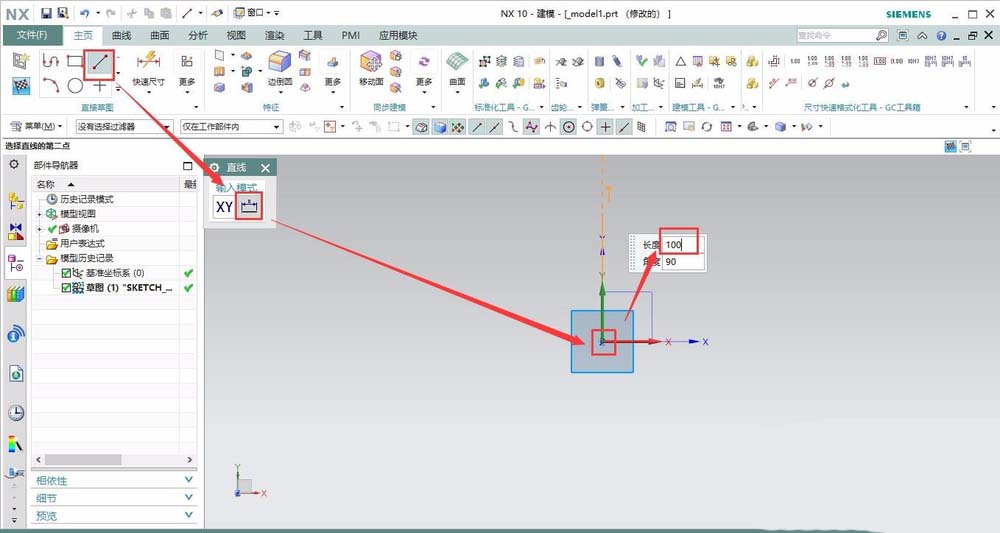

4、在界面左侧直接草图栏中选择直线，点击，输入模式选择参数模式，在长度栏输入100，在角度栏输入90度。
5、然后在界面左侧点击完成草图，停止进行草图活动。

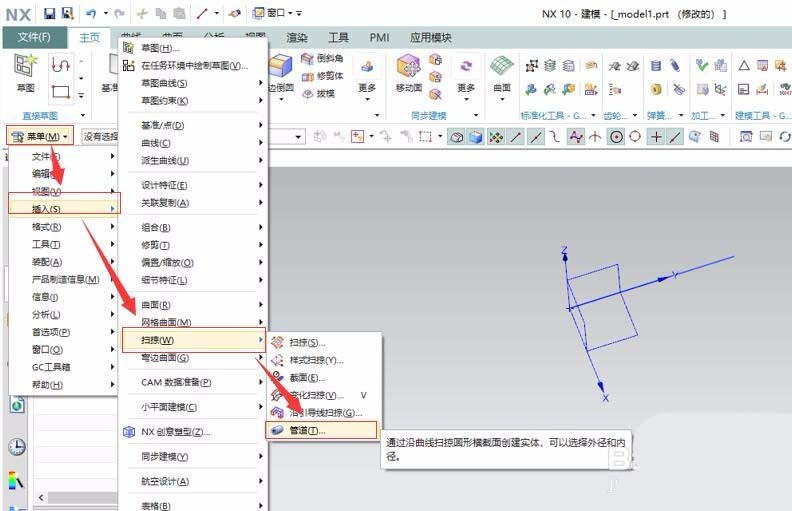

6、在建模界面依次选择“菜单”>“插入”>“扫掠”>“管道”，点击管道功能，这样可以通过曲线扫掠处管道。

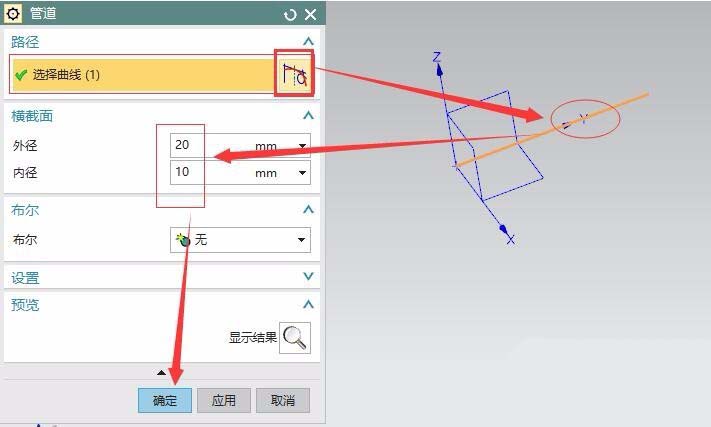

7、弹出管道界面时，在点击第一栏右边的按钮，在绘图显示区域选择我们刚刚绘制的直线草图，外径设置为20，内径设置为10，最后点击确定生成水管管道，如下图。

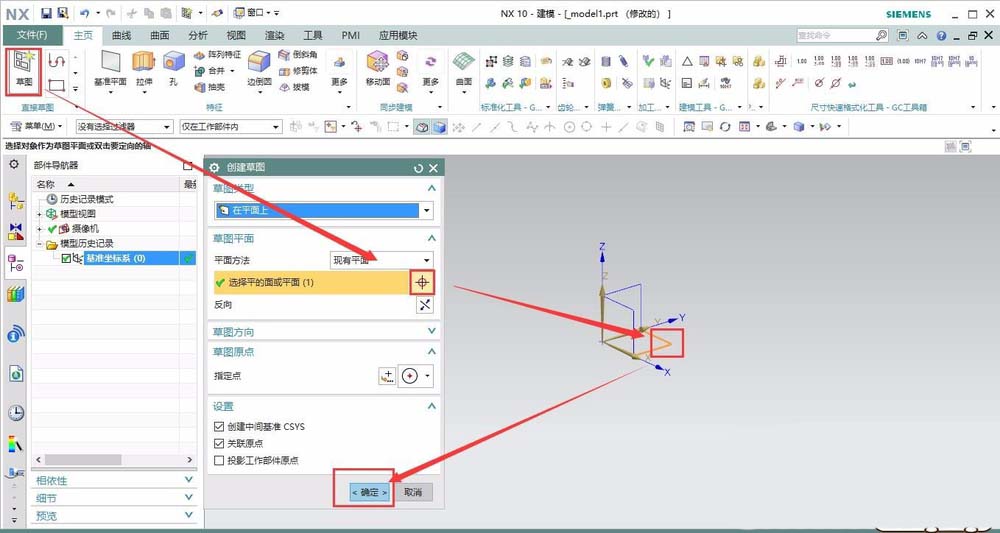

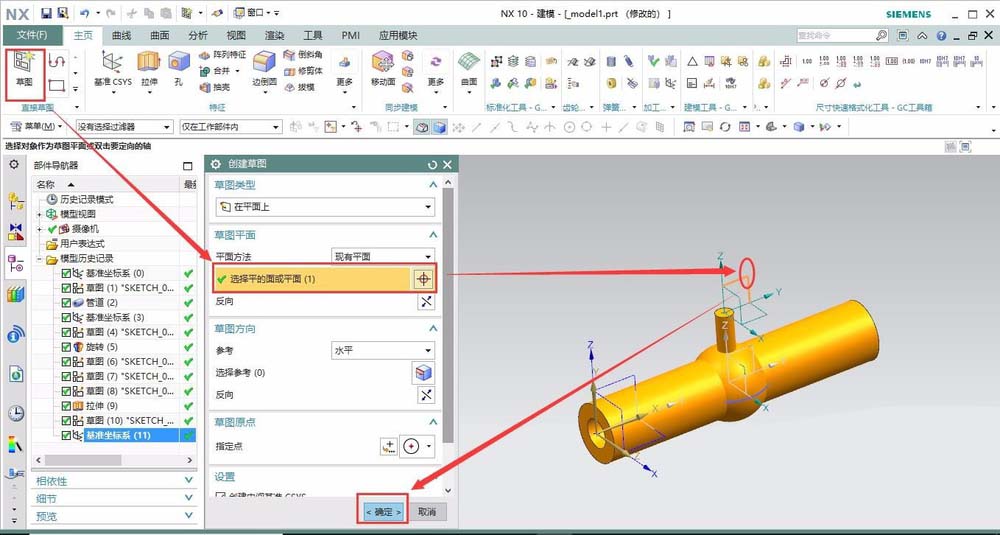

8、点击界面左侧的草图按钮，在草图平面板块中，在平面方法栏中选择创建基准坐标系，然后在基准坐标系栏中点击坐标按钮，如下图所示。

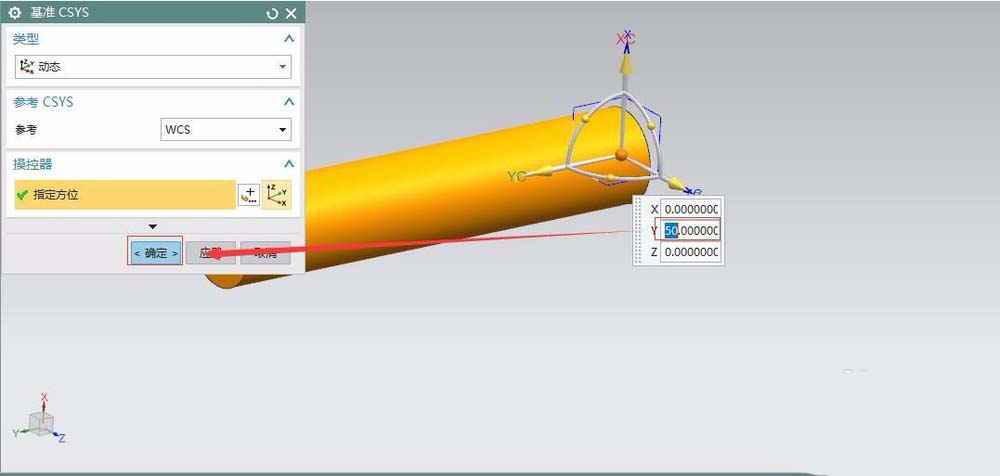

9、弹出基准CSYS对话框中，类型板块选择动态，在显示区域中坐标中心点的Y值改为50，然后点击确定。如图所示。

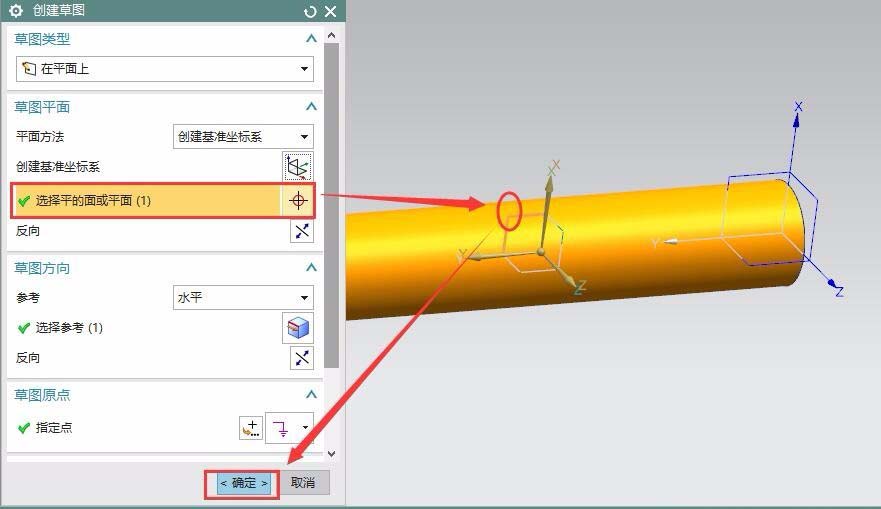

10、点击确定返回创建草图对话框，然后选择创建的基准坐标系的XY面，之后点击确定，如图所示。

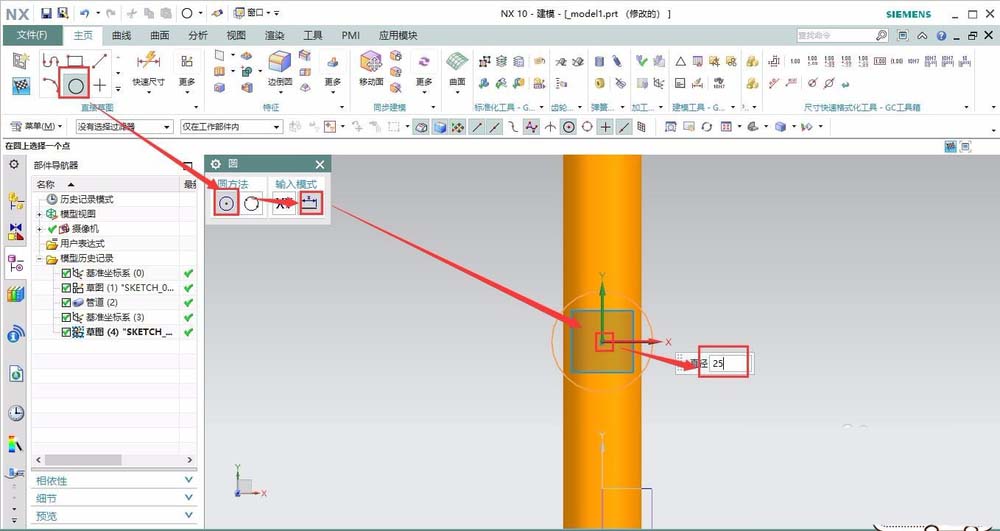

11、在界面左侧直接草图栏中点击圆命令，圆方法选择圆心和直径定圆，输入模式选择参数模式，选择刚刚我们创建的基准坐标系的中心，在直径栏中输入25。如图。

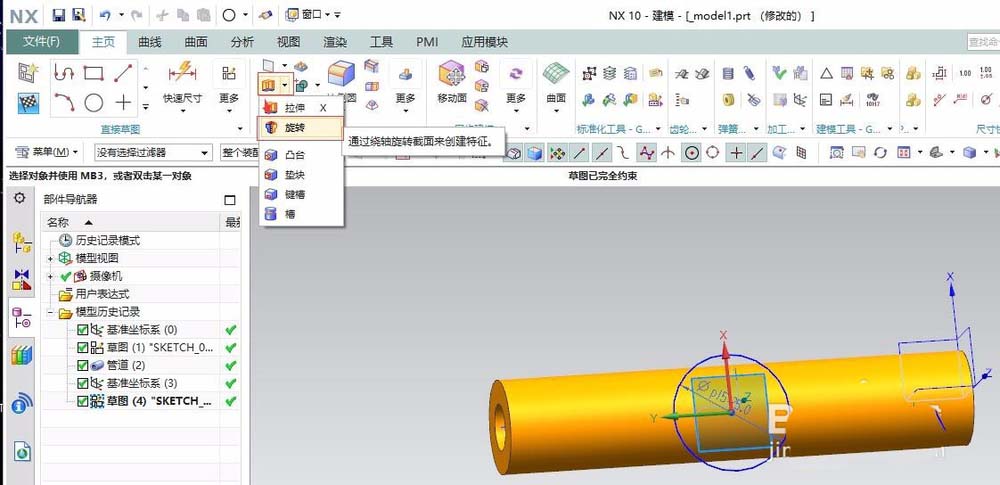

12、在特征栏中选择旋转命令，我们通过曲线围绕着轴旋转来创建球体。

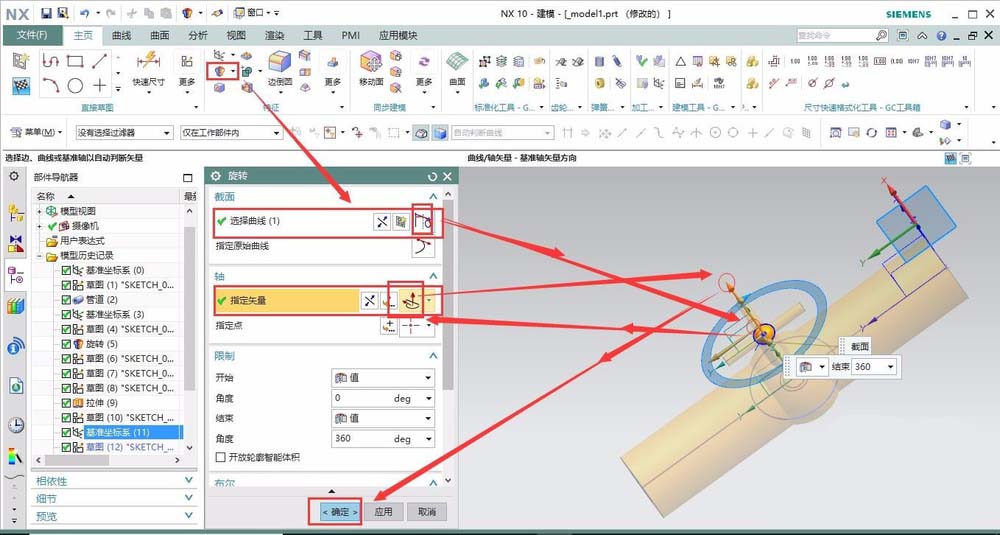

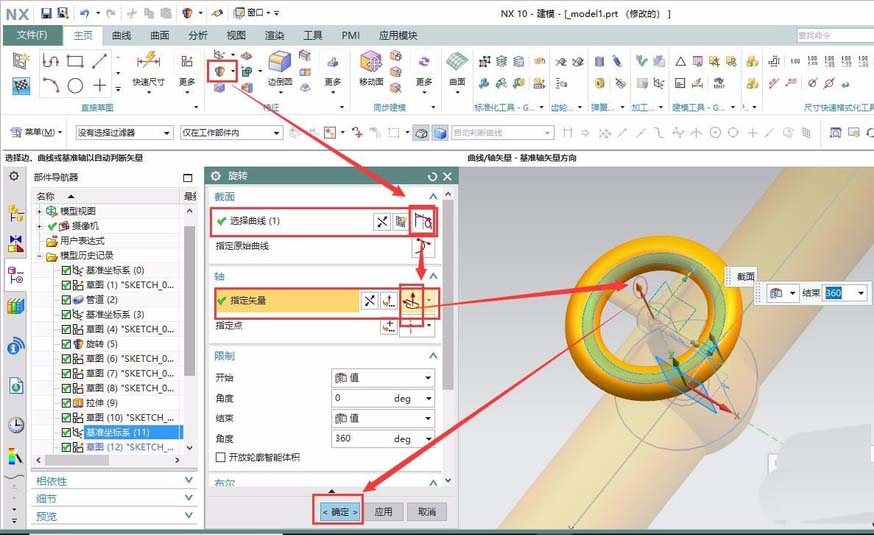

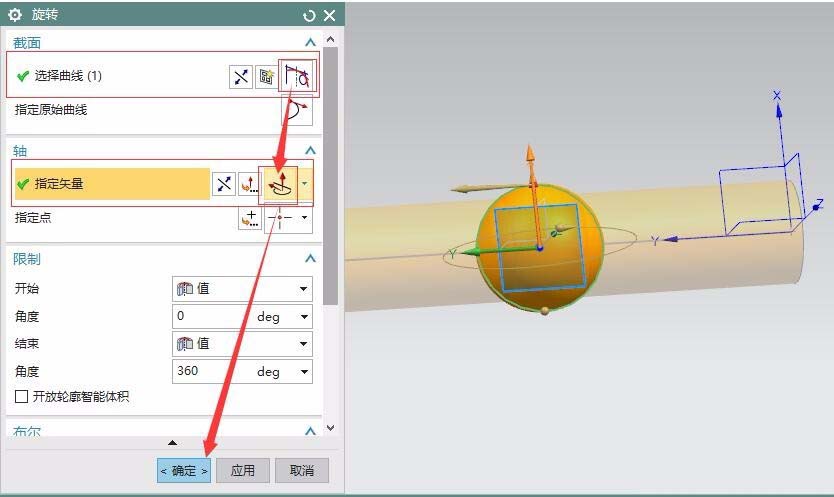

13、弹出旋转对话框，选择我们刚刚绘制的圆草图，指定矢量栏中点击右侧按钮，选择我们刚刚创建的基准坐标轴的X轴，然后，点击确定。
14、在界面左侧点击草图按钮，选择我们刚刚创建的基准坐标系的XY面，然后，点击确定。

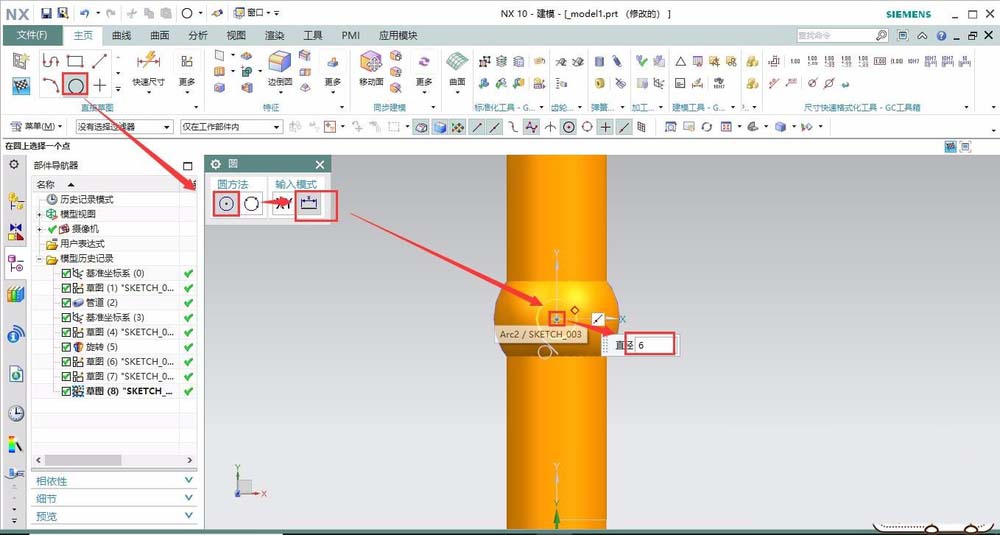

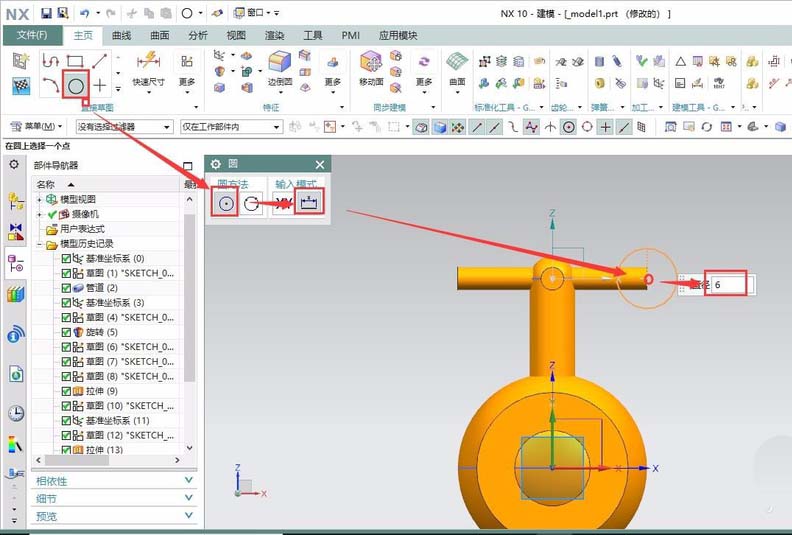

15、在界面左侧直接草图栏中点击圆命令，圆方法选择圆心和直径定圆，输入模式选择参数模式，选择刚刚我们创建的基准坐标系的中心，在直径栏中输入6。如图。

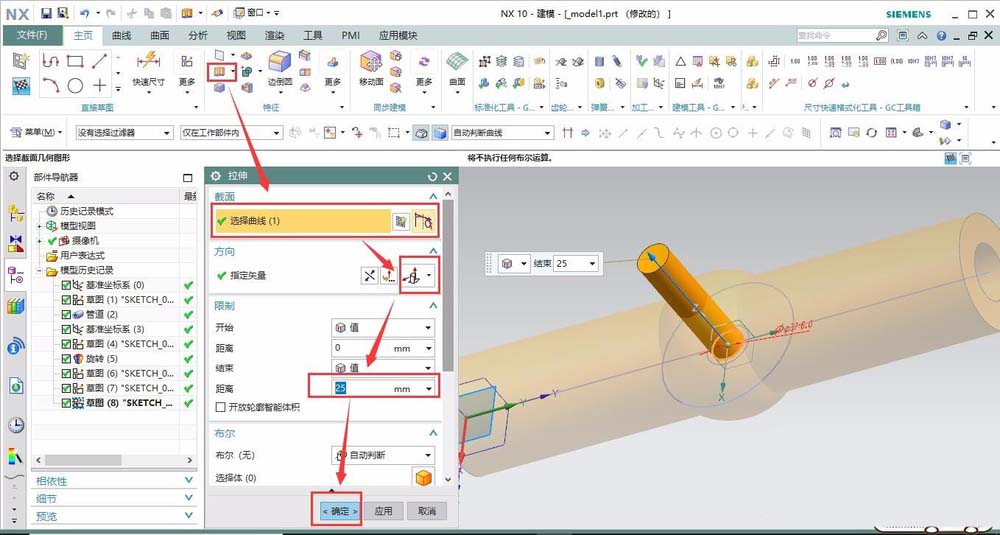

16、在界面左侧特征栏中，选择拉伸按钮，选择刚刚画的圆草图，指定矢量为Z轴方向，在第二距离栏中输入25，点击确定按钮。

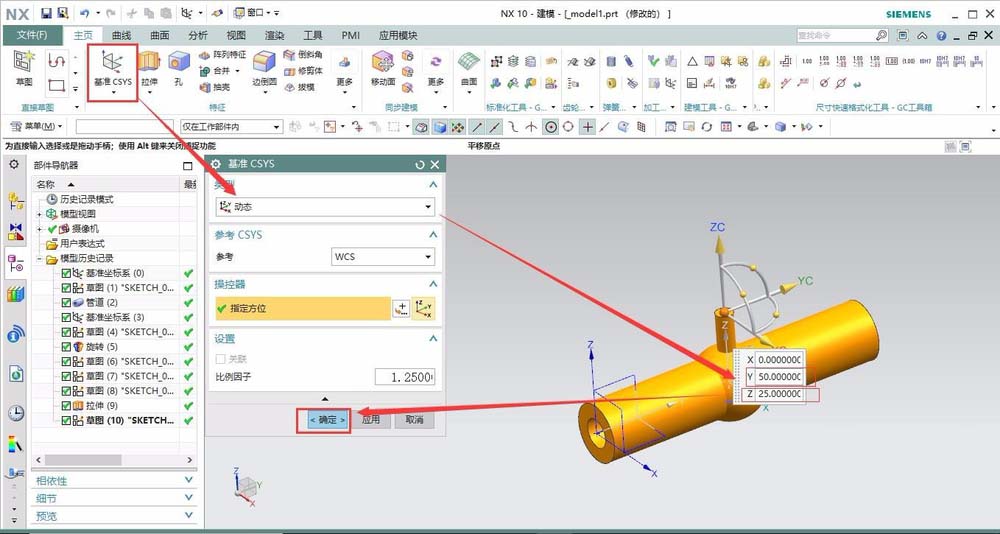

17、在界面左侧特征栏中，选择点击基准CSYS，弹出基准CSYS对话框中，在类型栏中选择动态，在显示界面中Y栏输入50，Z栏输入25，之后点击对话框中的确定。创建好基准坐标系。

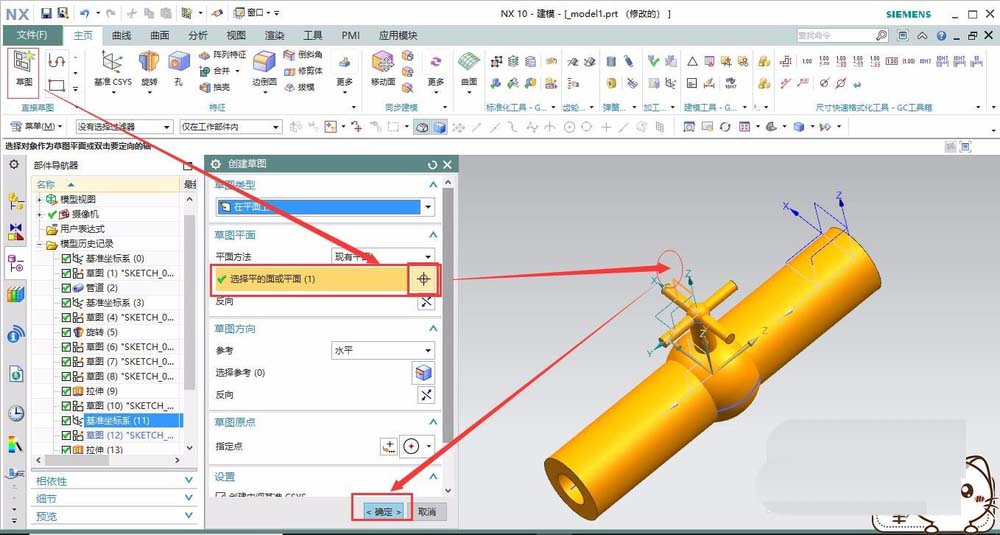

18、在界面左侧点击草图按钮，选择我们刚刚建立的坐标系的ZY面，点击确定。

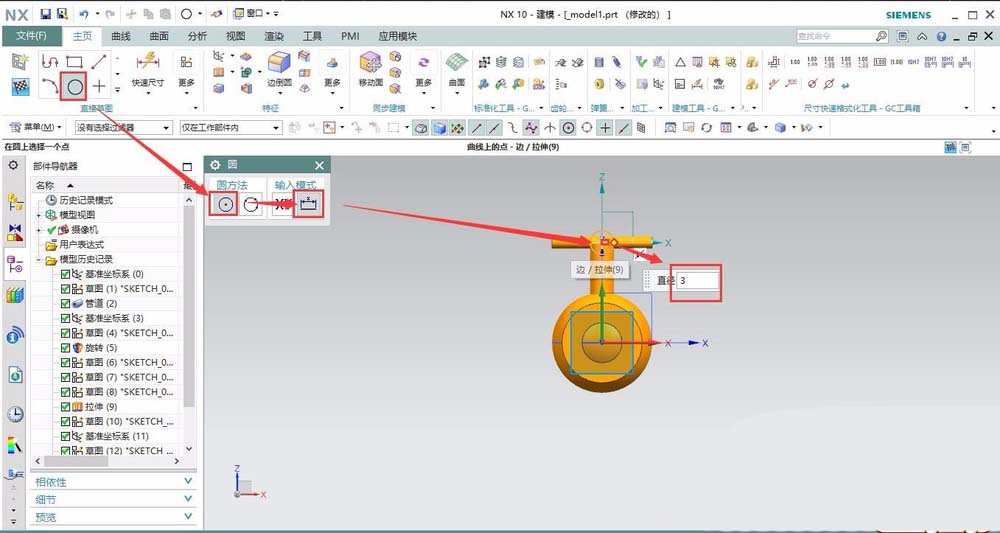

19、在界面左侧直接草图栏中点击圆命令，圆方法选择圆心和直径定圆，输入模式选择参数模式，选择刚刚我们创建的基准坐标系的中心，在直径栏中输入3。如图。

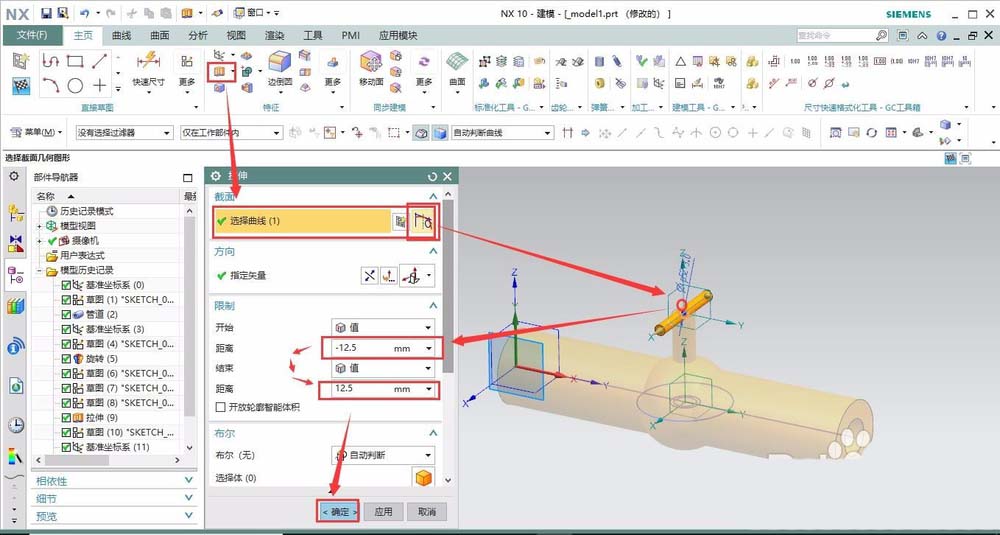

20、在界面左侧特征栏中，选择拉伸按钮，选择刚刚画的圆草图，指定矢量为Z轴方向，在第一距离栏中输入-12.5，第二距离栏中输入12.5，点击确定按钮。

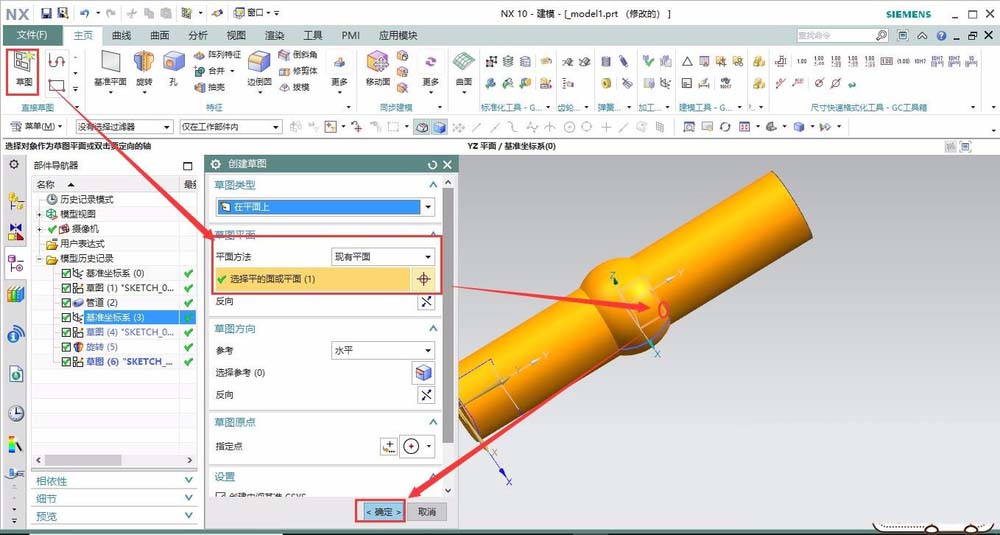

21、在界面左侧点击草图按钮，选择我们刚刚建立的坐标系的ZX面，点击确定。
22、在界面左侧直接草图栏中点击圆命令，圆方法选择圆心和直径定圆，输入模式选择参数模式，选择刚刚我们创建的基准坐标系的中心，在直径栏中输入3。如图。

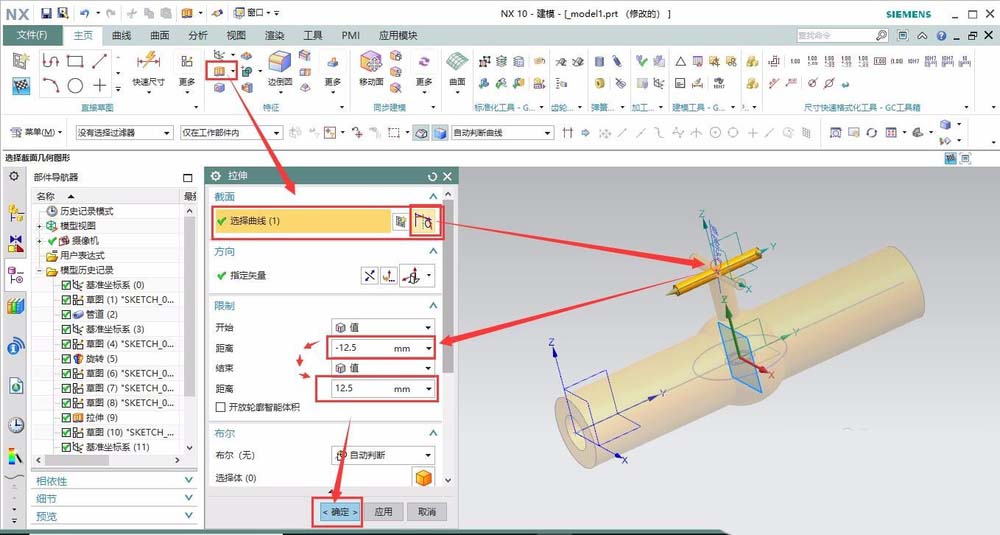

23、在界面左侧特征栏中，选择拉伸按钮，选择刚刚画的圆草图，指定矢量为Z轴方向，在第一距离栏中输入-12.5，第二距离栏中输入12.5，点击确定按钮。

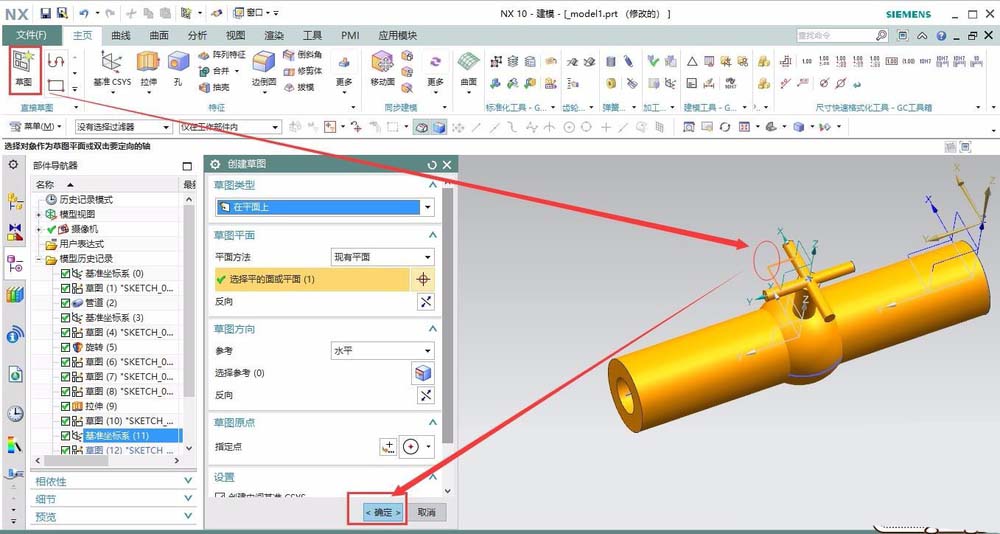

24、在界面左侧点击草图按钮，选择我们刚刚建立的坐标系的XY面，点击确定。
25、在界面左侧直接草图栏中点击圆命令，圆方法选择圆心和直径定圆，输入模式选择参数模式，选择刚刚我们创建的基准坐标系的中心，在直径栏中输入6。如图。
26、在界面左侧特征栏中选择点击旋转命令，选择我们刚刚画的圆草图，指定矢量为上篇建立的基准坐标系的X轴，最后点击确定。
27、在界面左侧点击草图按钮选择刚刚创建的基准坐标系的XZ面，点击确定按钮。

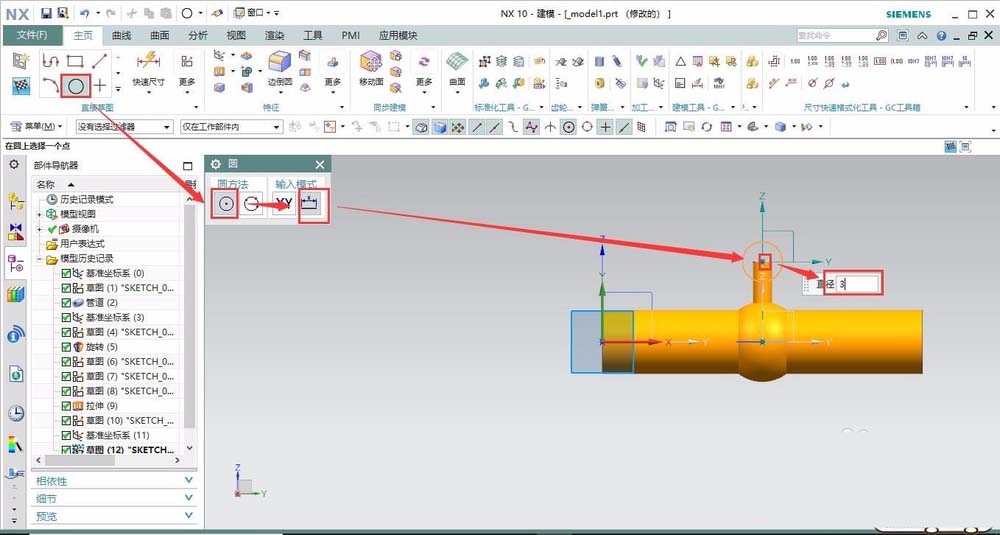

28、在界面左侧直接草图栏中点击圆命令，圆方法选择圆心和直径定圆，输入模式选择参数模式，选择下图线条的中心，在直径栏中输入6。如图所示。
29、在界面左侧特征栏中选择点击旋转命令，选择我们刚刚画的圆草图，指定矢量为刚刚建立的基准坐标系的Z轴，最后点击确定。
30、在界面左侧点击草图按钮选择蓝色的基准坐标系的XY面，点击确定按钮。

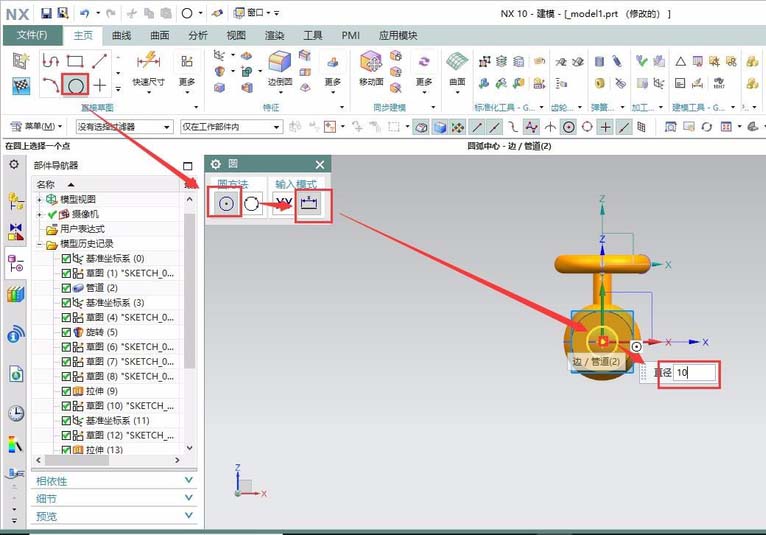

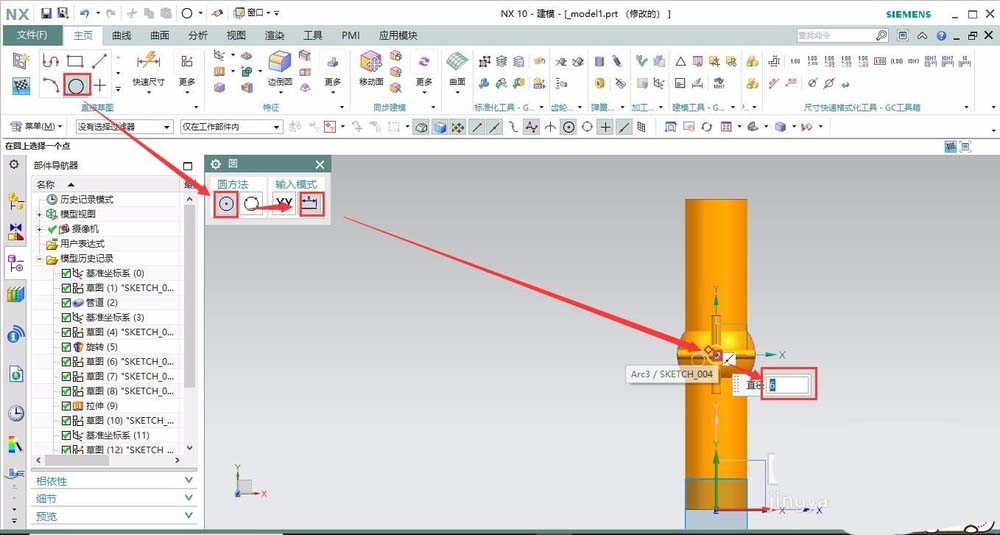

31、在界面左侧直接草图栏中点击圆命令，圆方法选择圆心和直径定圆，输入模式选择参数模式，选择蓝色的基准坐标系的中心，在直径栏中输入10。如图所示。

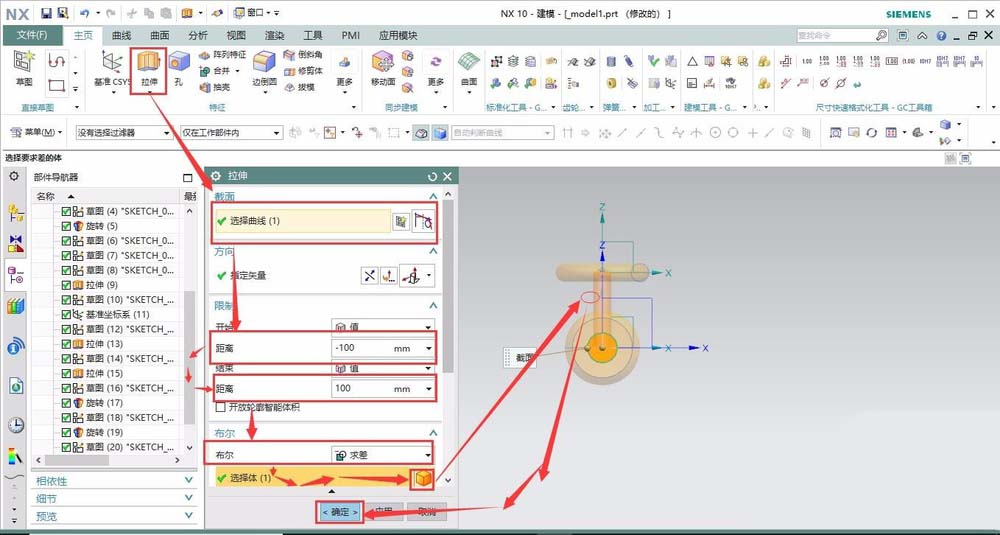

32、在界面左侧特征栏中，选择拉伸按钮，选择刚刚画的圆草图，指定矢量为Z轴方向，在第一距离栏中输入-100，第二距离栏中输入100，布尔栏中选择求差，点击选择体右侧，在点显示区域选择球体，点击确定按钮。如图。
33、在界面左侧特征栏中，选择拉伸按钮，选择刚刚画的圆草图，指定矢量为Z轴方向，在第一距离栏中输入-100，第二距离栏中输入100，布尔栏中选择求差，点击选择体右侧，在点显示区域选择柱体，图中用椭圆标识了鼠标点击区域，点击确定按钮。如图。

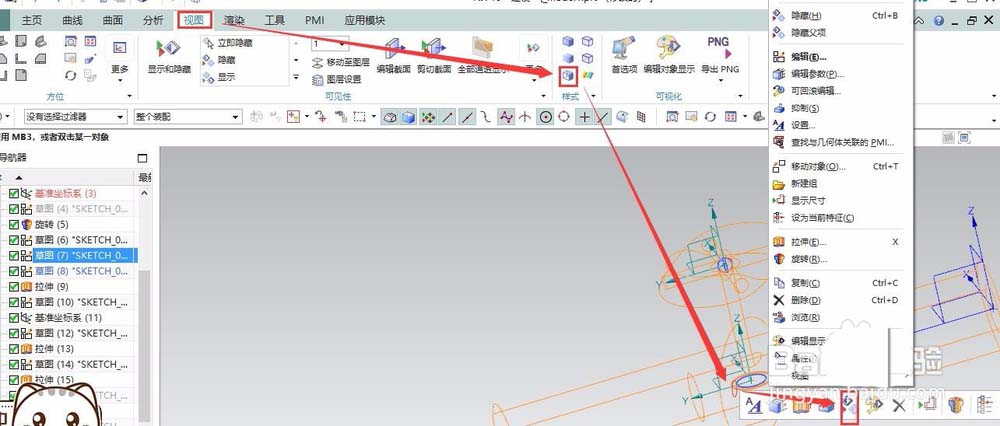

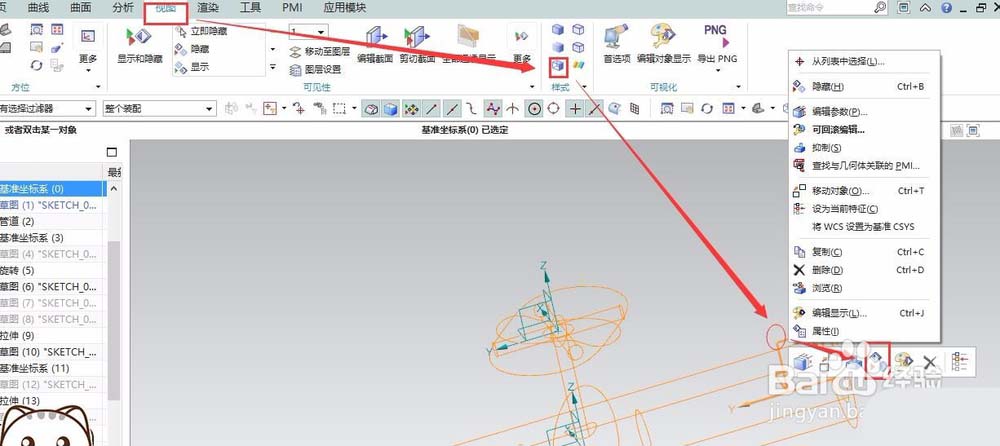

34、在界面主菜单栏中选择视图板块，在样式栏中选择局部着色，用鼠标点击蓝色草图，再点击鼠标右键，点击隐藏按钮，隐藏所有的蓝色草图。
35、在界面主菜单栏中选择视图板块，在样式栏中选择局部着色，用鼠标点击基准坐标系，再点击鼠标右键，点击隐藏按钮，隐藏所有的基准坐标系。

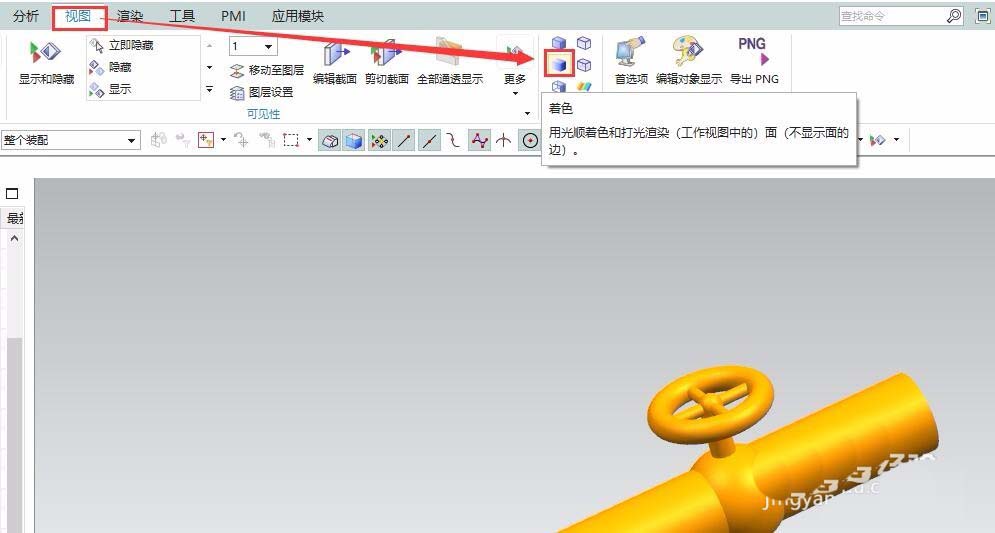

36、在视图板块，点击着色，用光顺着色和打光渲染面。

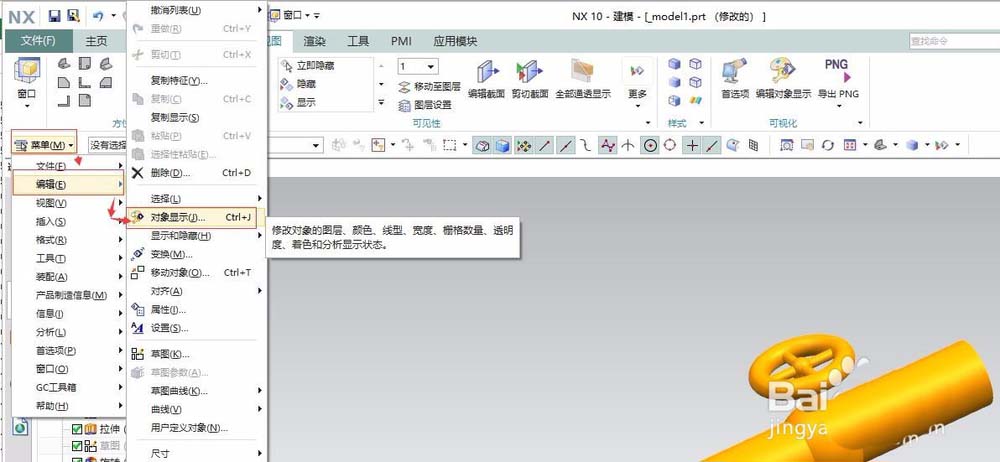

37、在界面中依次选择“菜单”>“编辑”>“对象显示”，点击对象显示。如图所示。

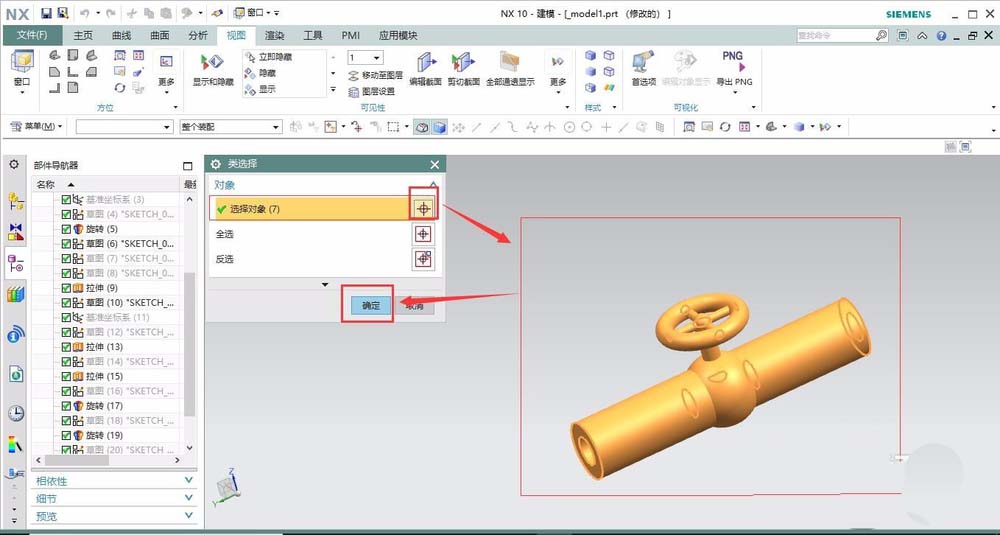

38、弹出类选择框，选择全部的几何体，然后点击确定。

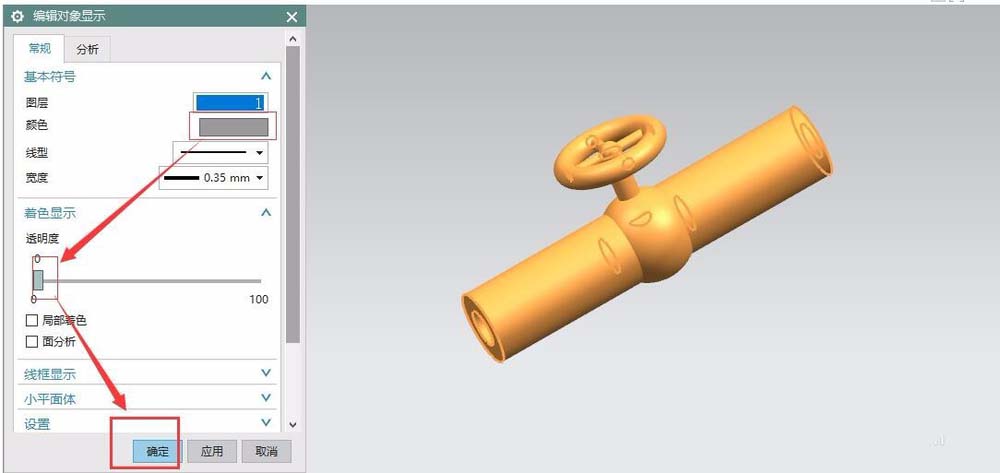

39、在编辑对象显示对话框中，颜色栏中选用灰色，透明度调成0，然后点击确定。

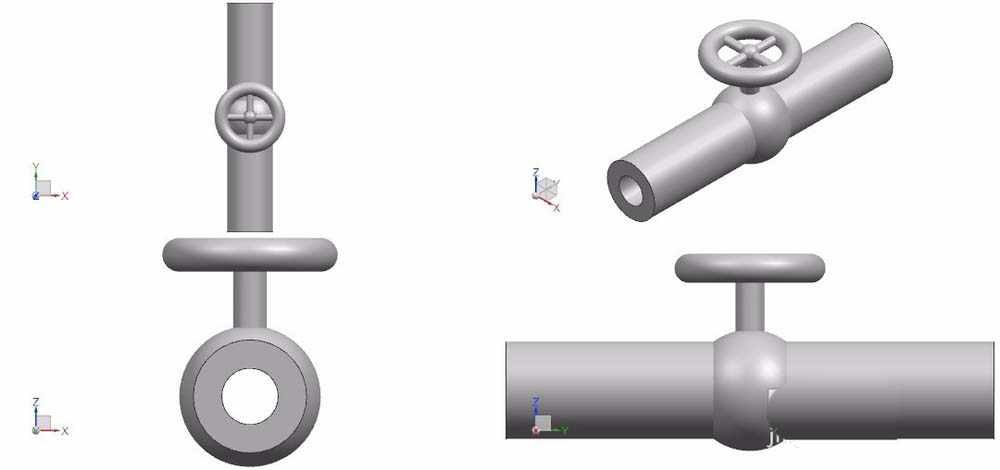

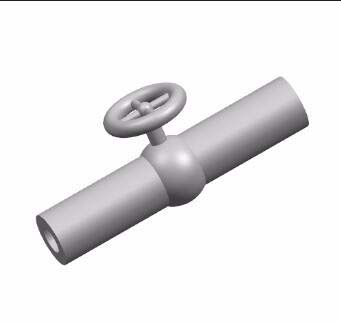

40、最后成果图如下
以上就是ug创建水管阀门零件的教程，希望大家喜欢，请继续关注脚本之家。
