UG12.0中想要创建塑胶螺丝，该怎么创建这个零件嗯？下面我们就来看看详细的教程。

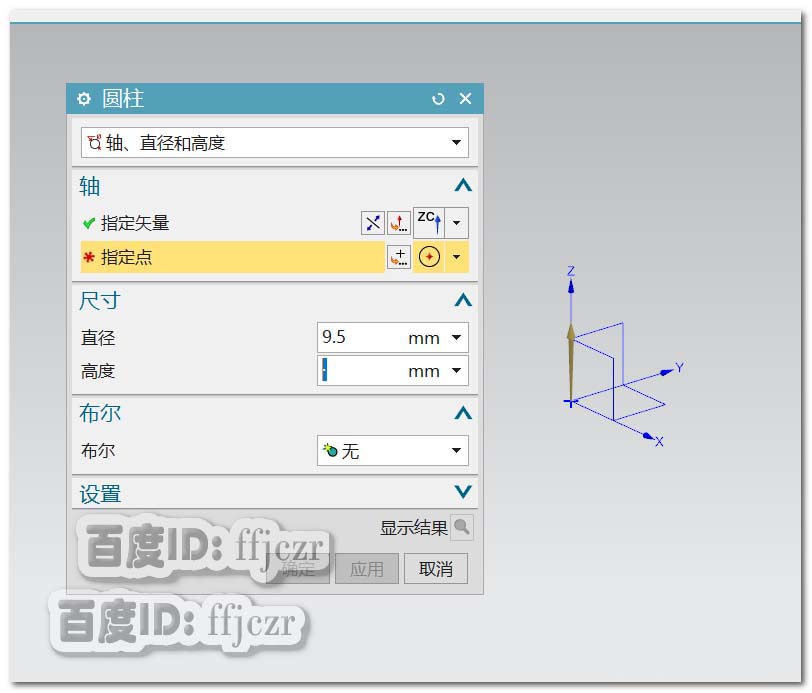

1、新建建模文件，在工作区创建圆柱体；直径为9.5，高度为10；指定点为坐标原点，矢量方向为+Z轴。
2、选用倒斜角命令，对圆柱体底端面倒0.5*45度的斜角。

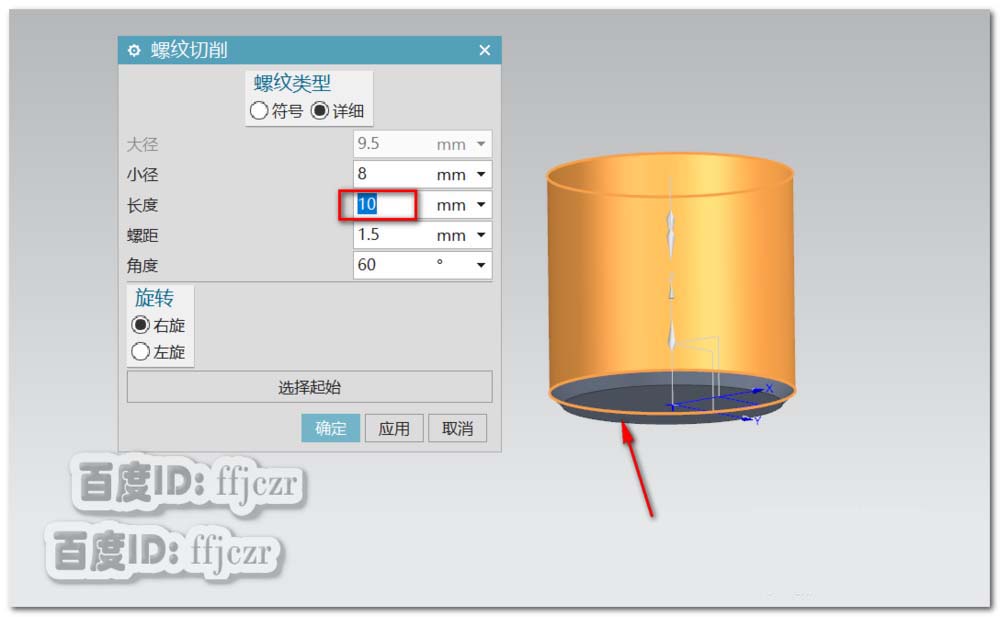

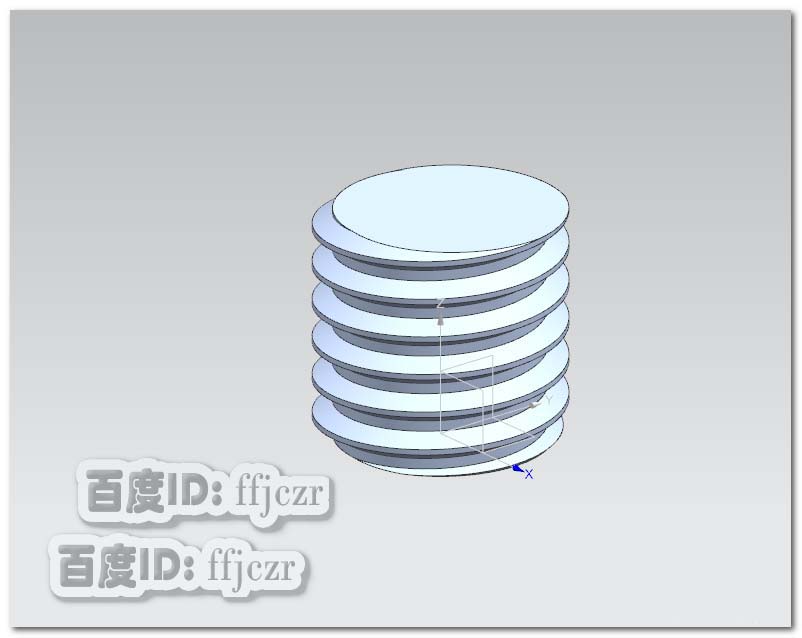

3、选用螺纹刀命令，根据对话框选择圆柱体表面为螺纹放置面；螺纹的起始面为圆柱底面，螺纹长度设定为12（要比圆柱总高度大）。确定后即可得到相应的外螺纹。

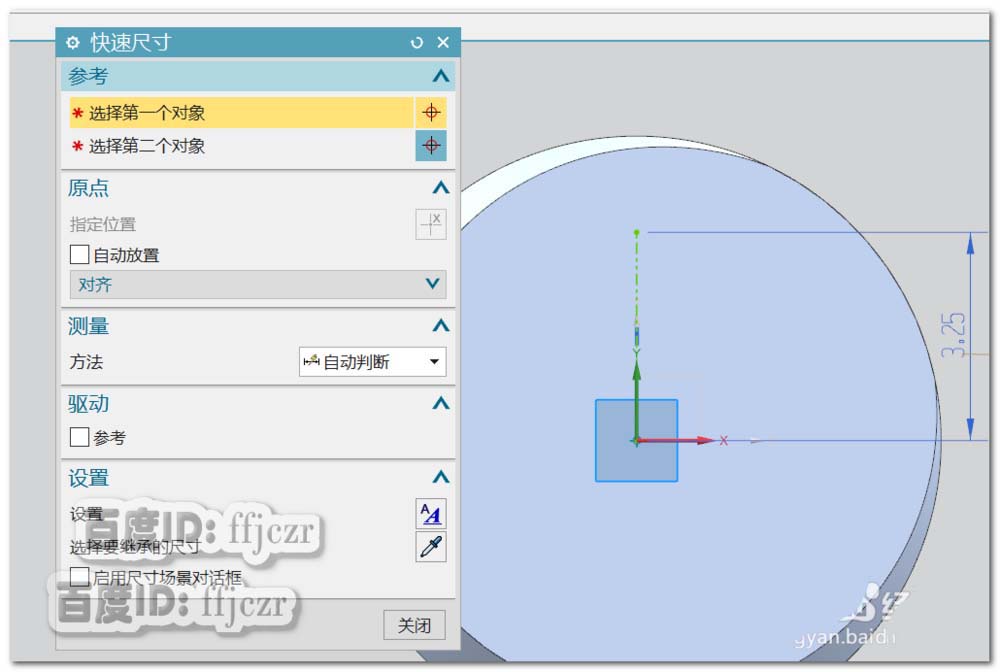

4、选用拉伸命令，以XY面为草绘平面；在草图中绘一条长为3.25的直线，该线与Y轴重合，其中一端点在坐标原点上；并将该线转为参考线。

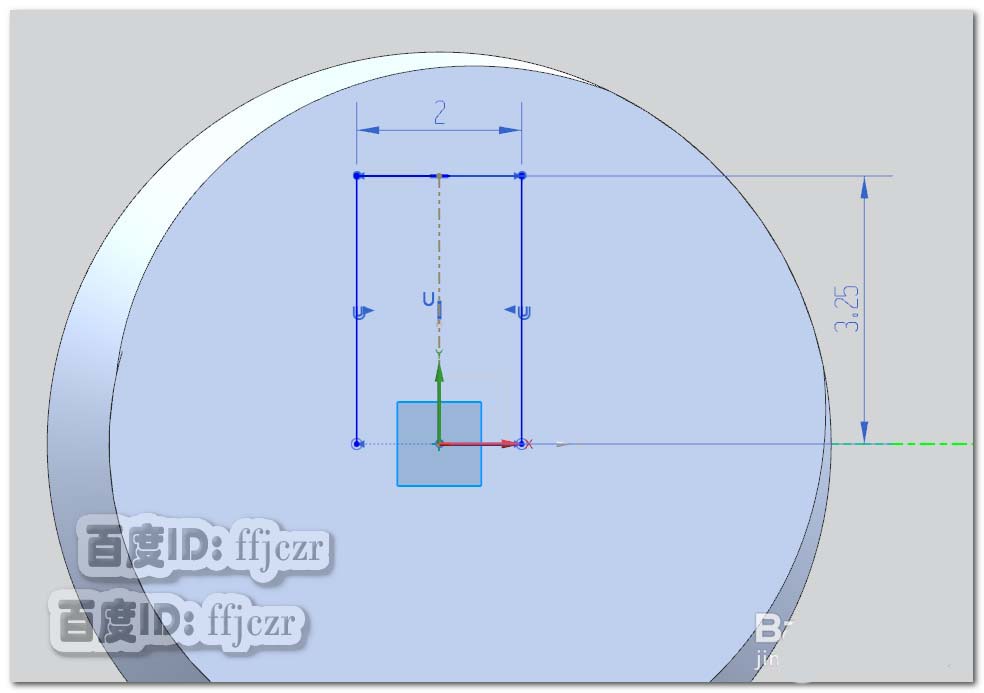

5、选用偏置曲线命令，距离为1；进行对称偏置。用直线将偏置得到的二条直线上端点连接。

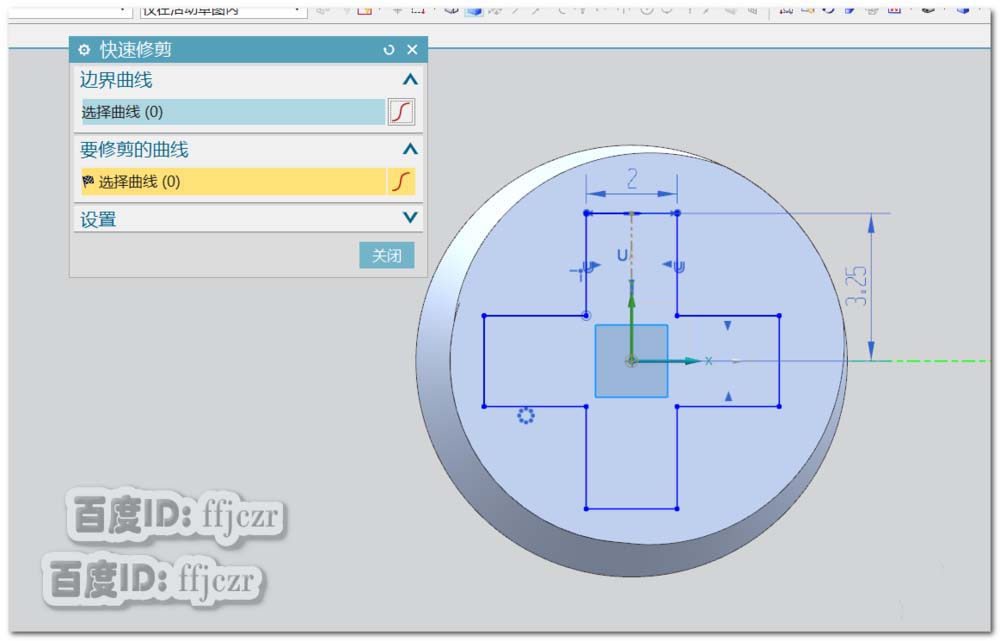

6、选用阵列曲线命令，以圆形的方式对上步得到的曲线进行阵列；定点为坐标原点，数量为4，跨角为360度。数值如图所示。用修剪命令，将阵列后得到多余曲线修剪掉。得到本次拉伸的截面线。

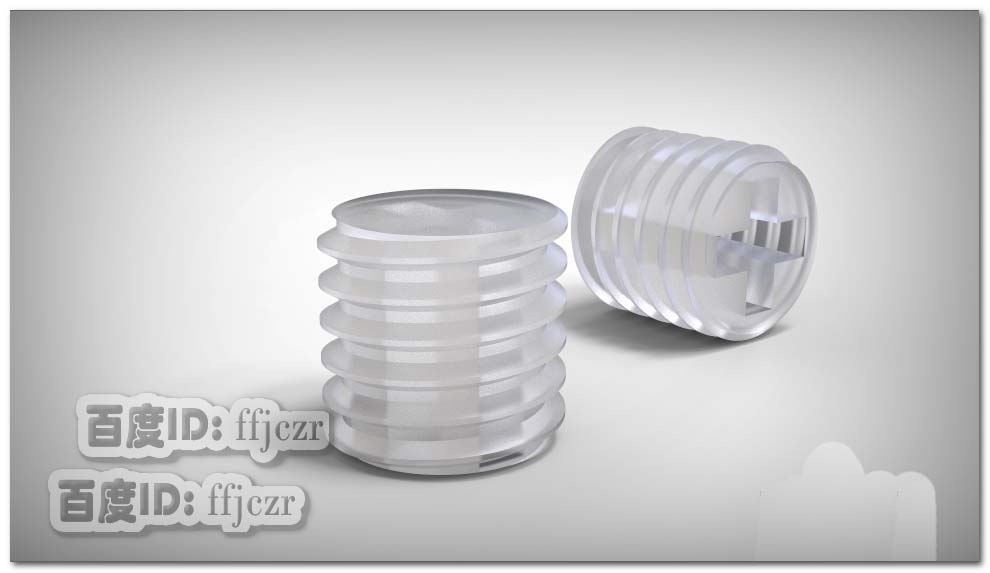

7、回到拉伸对话在框，开始值为0，结束值为8，布尔为减去，拔模方式为坐起始限制，角度为0.5度。确定后即可得到本文所需的模型--塑胶螺丝。
以上就是UG12.0创建塑胶螺丝零件的教程，希望大家喜欢，请继续关注脚本之家。
