solidworks 焊接件建模可以快速的建立一个焊接的型材件,避免的麻烦的装配过程,并且在工程图中可以建立焊件表格,明确焊接的过程.是一个可以提高效率的工具.
SolidWorks 2017 SP0 官方中文免费版(附破解文件)

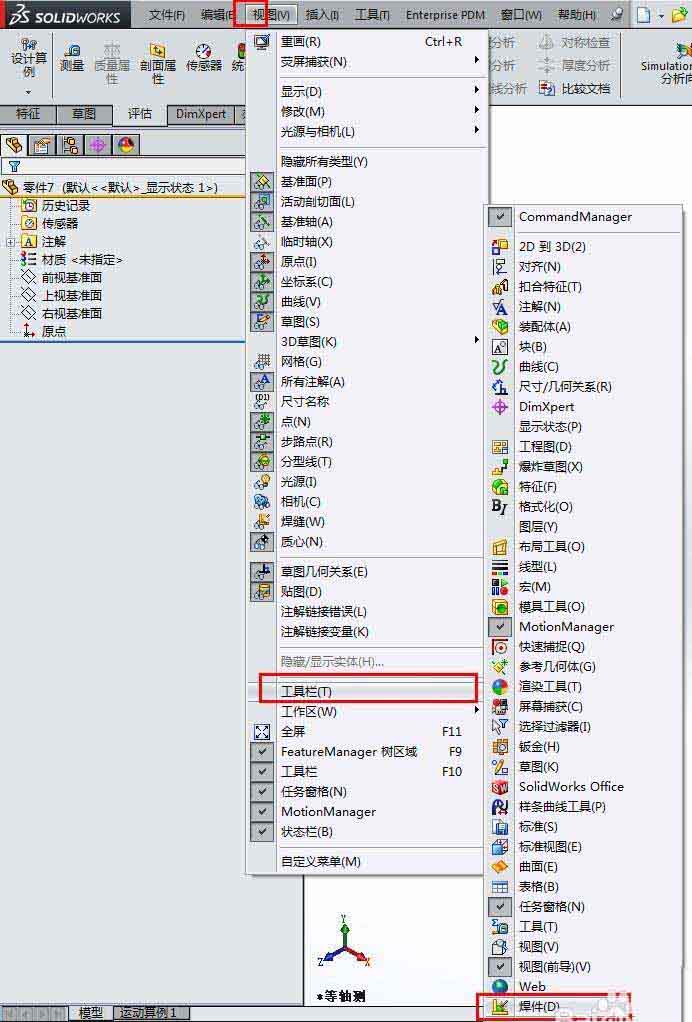

1、调用焊接命令到界面中:视图/工具栏/勾选焊件

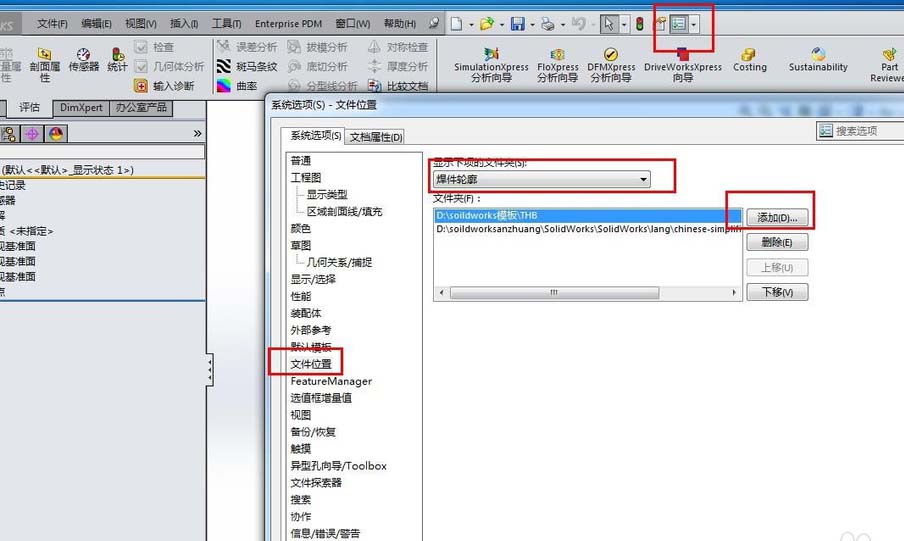

2、设置焊接轮廓文件夹:选项/文件位置/焊件轮廓/选择建好的文件夹

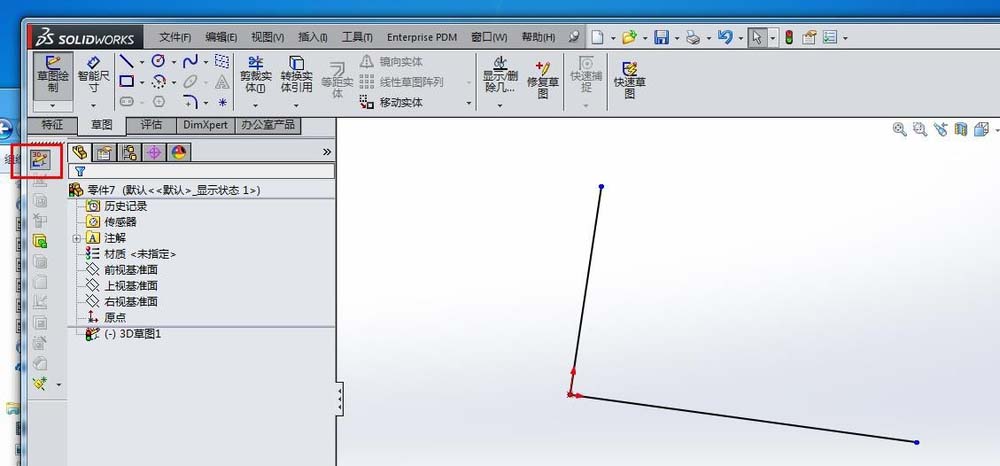

3、绘制3D草图:3D草图(同绘制2D草图一样,注意空间相对的位置及尺寸)

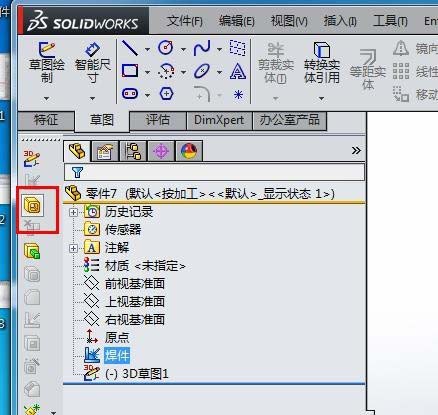

4、选择焊件命令按钮

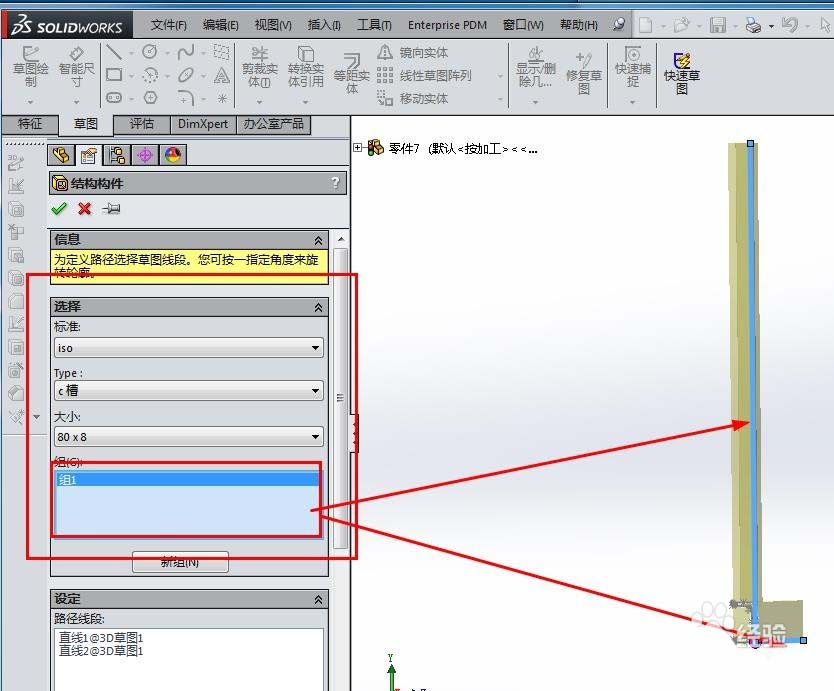

5、依次选择所需的轮廓和草图

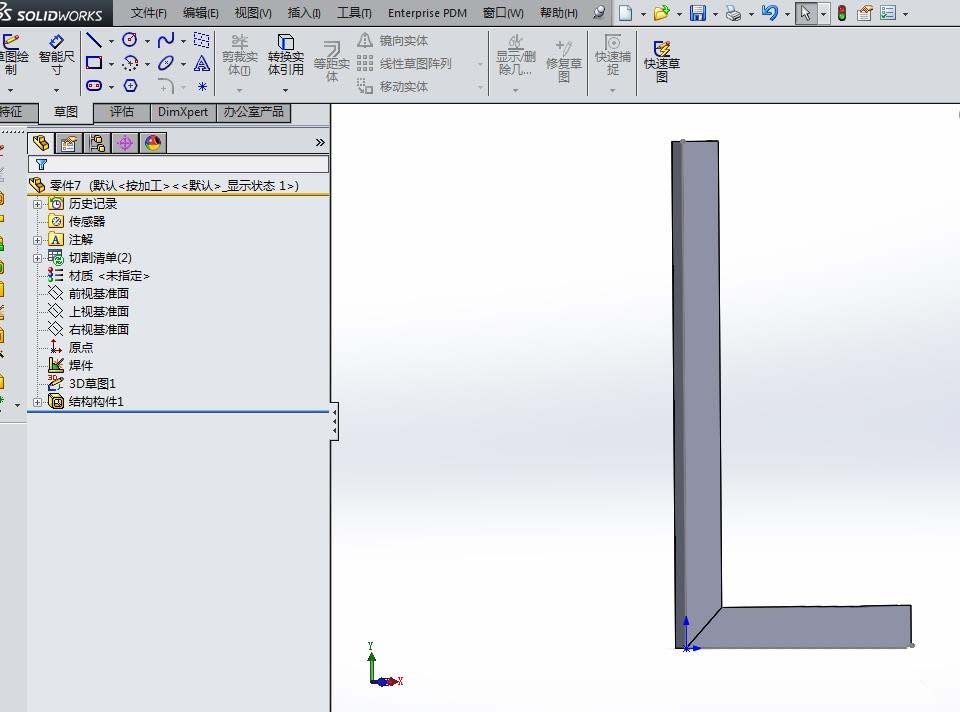

6、点击确认,这个焊接件就完成了.可以给他赋予材料等属性
