CAXA做实体填充的时候不可以像CAD一样可以选择边界，只能在封闭图案内部点击，因此很多朋友不会使用CAXA2013电子图板填充圆环图案。本人也曾遇到该问题，因此发出来与各位共享。

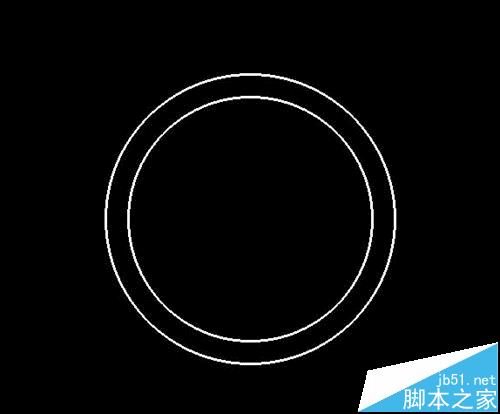

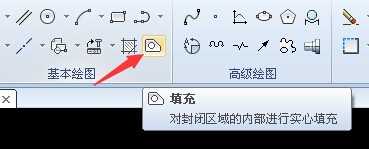

1、画两个同心圆，我们要将其填充成一个圆环，点击填充命令。

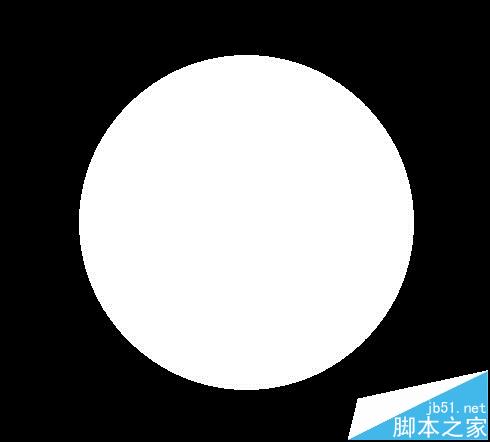

2、右下角会出来选项，默认是“独立”，此时拾取环内一点进行填充，你将无法填充成一个圆环，而是被整个圆全部填充成实体，这不是我们想要的结果。

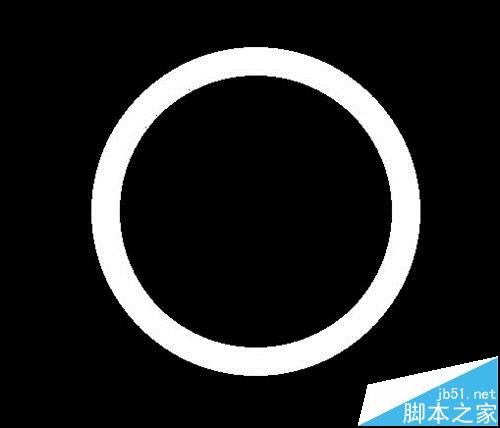

3、点选“填充”命令后，我们将左下角的选项改成非独立，先点选大圆和小圆中间的环，后点选小圆的内部任意位置（此顺序不能错）。即可生成我们想要的实体填充的环了。
