由于CATIA本身带的几种图纸标题栏并不符合一些公司常用的格式，针对此问题写下几种修改方法步骤。
方法一：自带样式设置
1、打开CATIA工程制图模块
2、接着点击“编辑”，然后点击“编辑背景”。

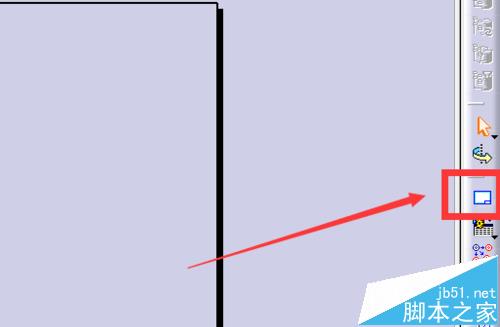

3、进入背景编辑后，找到下图按钮，然后点击。

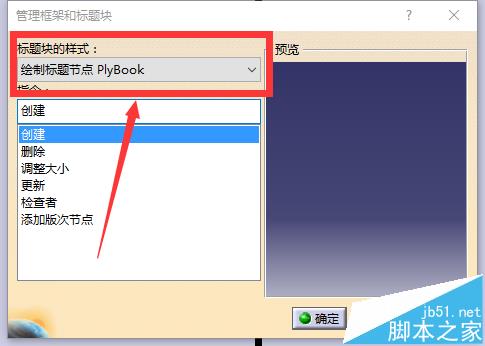

4、选择自己需要的图幅和标题栏格式。

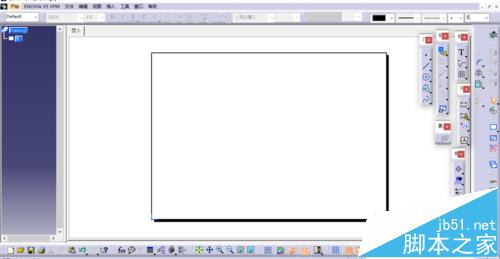

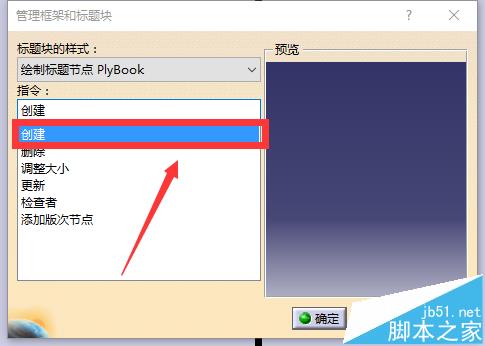

5、点击“创建”，便生成自己设置的图幅样式。

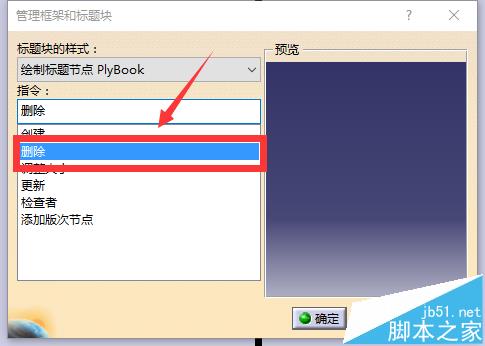

6、如果对使用的样式不满意，点击“删除”即可。
方法二、：联合CAD使用
1、使用CATIA工程制图模块做好图纸，转为dwg格式文件。
2、使用autocad打开图纸。
3、把图形放置于固定图幅样式中即可。
方法三：外接插件修改样式
1、插件下载地址：百度网盘点击下载

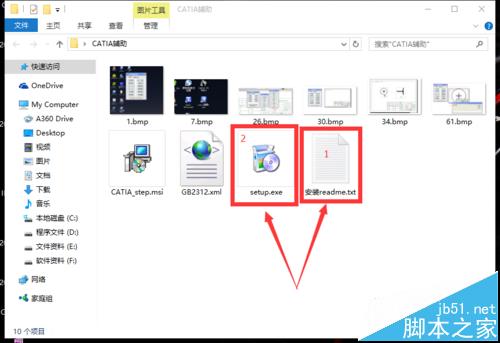

2、打开下载文件后会出现以下一些文件，然后先阅读“安装readme”，在进行安装。
3、安装后显示如图快捷键：
4、打开后显示如下图功能，根据自己的需求，进行选择使用。
