proe5.0/creo3.0画旋转实体，是继实体之后的的另一个常用的编辑方法，我只以最简单的为例，来讲解如何旋转。旋转可以得到球体，圆柱，茶杯，等等.

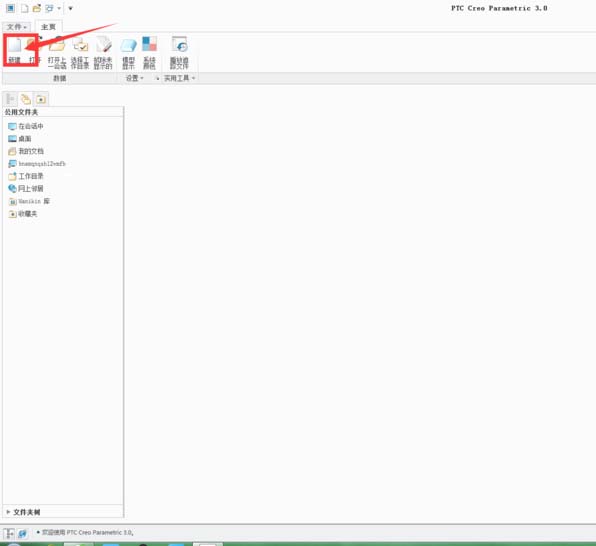

1、打开软件之后，点击左上角的新建命令

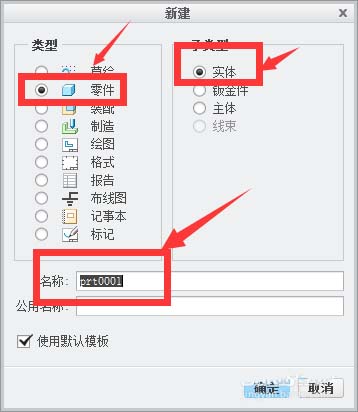

2、点击零件，选择实体，编辑工程名称。（要便于记忆）

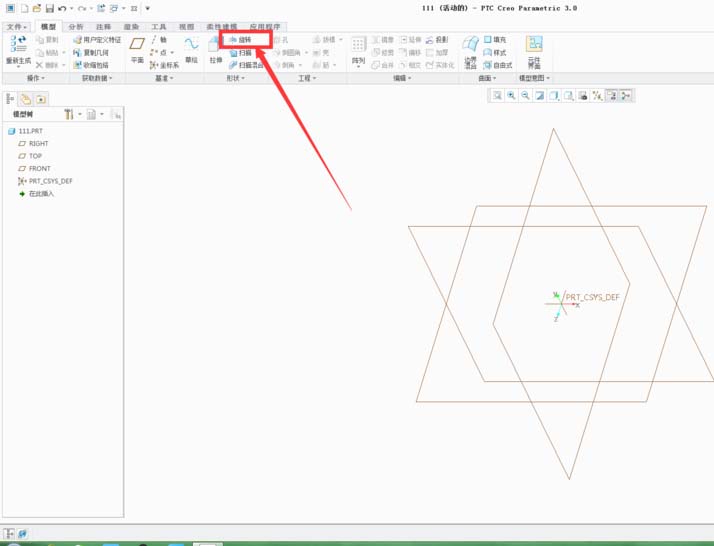

3、点击旋转命令，如下图所示

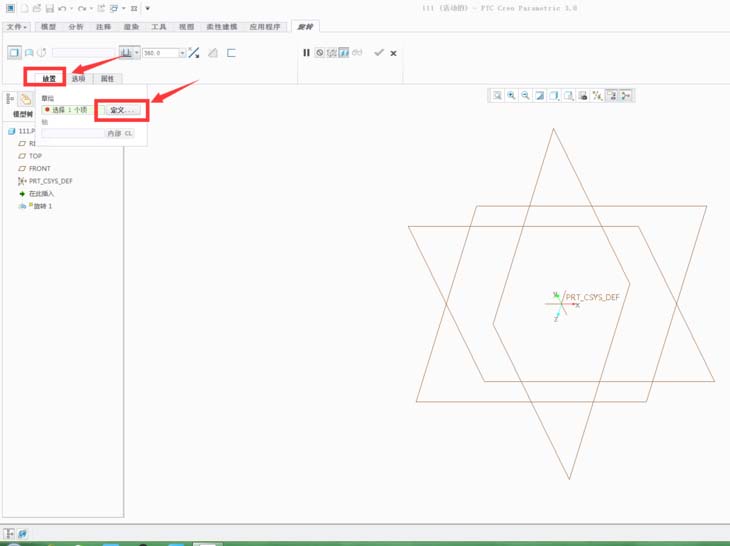

4、此时左上角会出现红框，点击红框，之后点击定义，在三个基准面里任选一个

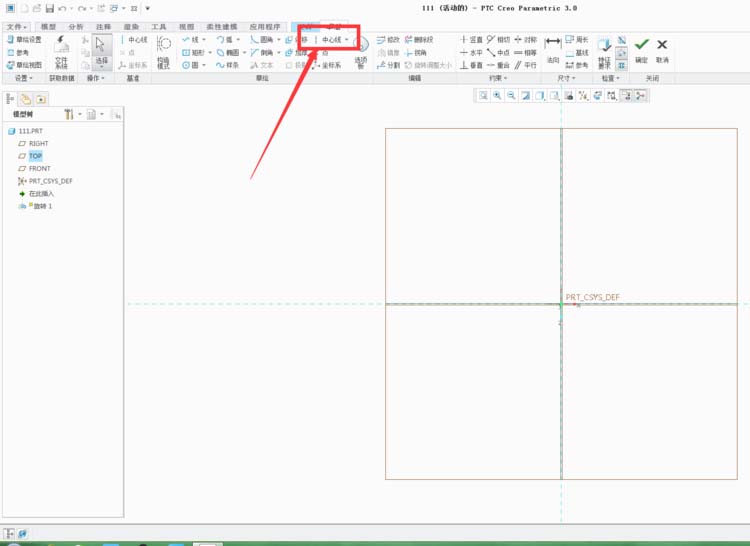

5、关键：这一步很关键，有的人总是忽略旋转轴，旋转命令必须有旋转轴，否则会报错，因此这个必须先画

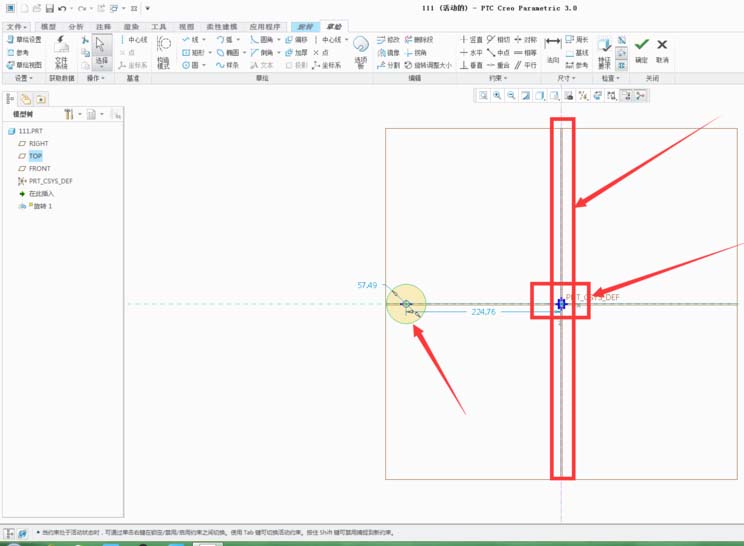

6、我们想画个圆环，因此，在二维平面里画一个圆，如下图，画过旋转轴的时候回出现如下图所示的两条蓝线

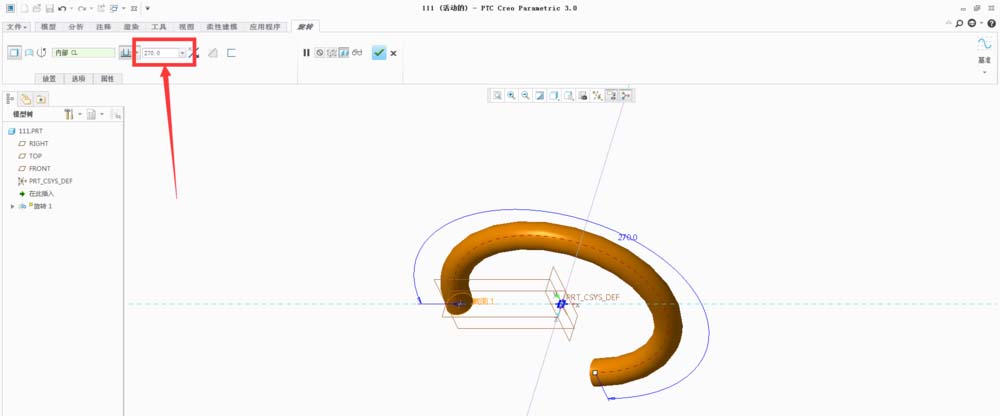

7、点击确定，出现如下图。下图红框里是可以更改旋转角度，0——360°都可以。我们以270°为例。点击确定

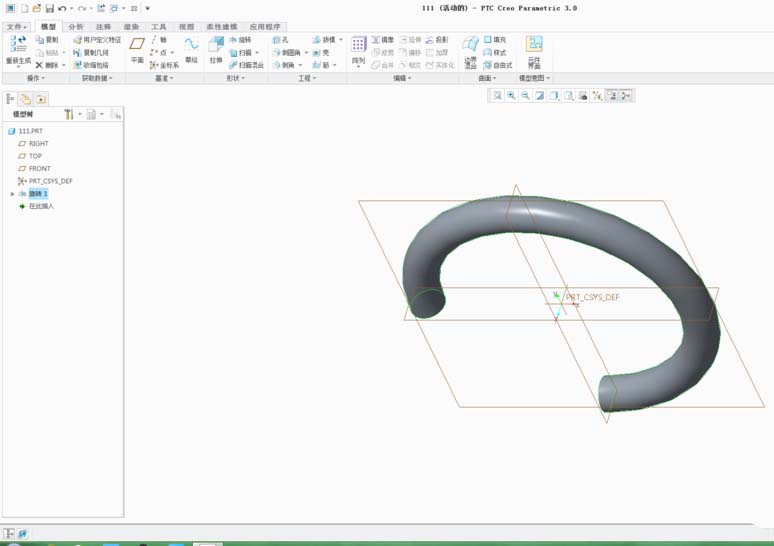

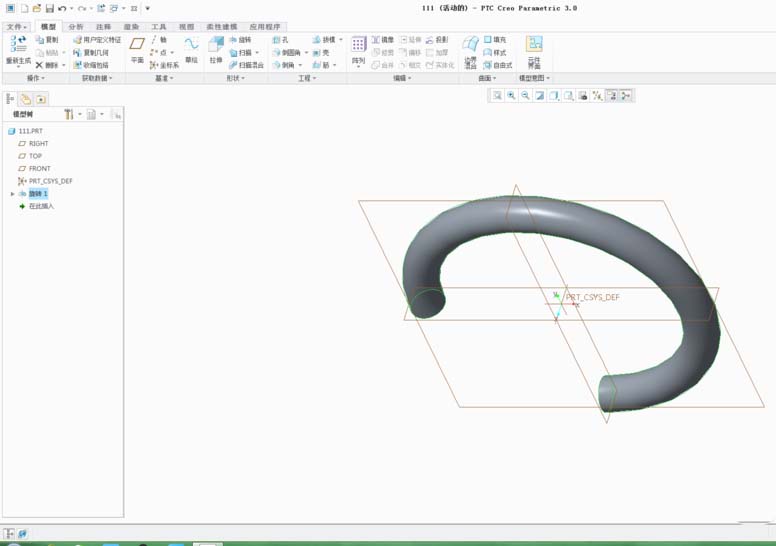

8、这样一个270°的圆环就画好了。除此之外，大家画一下球体，再画一个水杯体，加深一下。谢谢
