2016年4月13日魅族在北京751D.Park举办了PRO 6手机的发布会。作为魅族最新旗舰产品，PRO 6的硬件配置也处于主流水准，配备了mCharge3.0快充技术，小编下面要为大家介绍的是魅族PRO 6充电器拆解情况，一起来看看了解下吧！
PRO 6搭载MTK 10核处理器Helio X25，5.2寸1080P AMOLED屏幕，4GB RAM，32/64GB ROM，2100万像素后置摄像头、500万像素前置摄像头，环形双色温闪光灯，正面指纹识别按键mTouch、触控压力感应3D Press等。PRO 6延续了PRO 5上的USB-C接口，不过数据传输规格升级到USB 3.1 Gen1，电池容量为2560mAh。
魅族PRO5/PRO6买哪个？魅族PRO5/PRO6配置对比评测
魅族科技总裁白永祥表示，PRO 6配备了mCharge3.0快充技术，充电功率达到24W，比标准5V2A充电快2.4倍，10分钟能充24%，60分钟即可充满。
此次魅族PRO 6手机的标配的充电器相比PRO 6的进行了全新升级，除了型号命名改变，电压、电流等关键参数也更为灵活，那么作为mCharge3.0快充技术实现的关键配件，这款型号为UP0830电源适配器跟上一代有哪些不同？
充电头网拿到这款充电器，带来了新鲜拆解和评测。
一、魅族UP0830电源适配器拆解

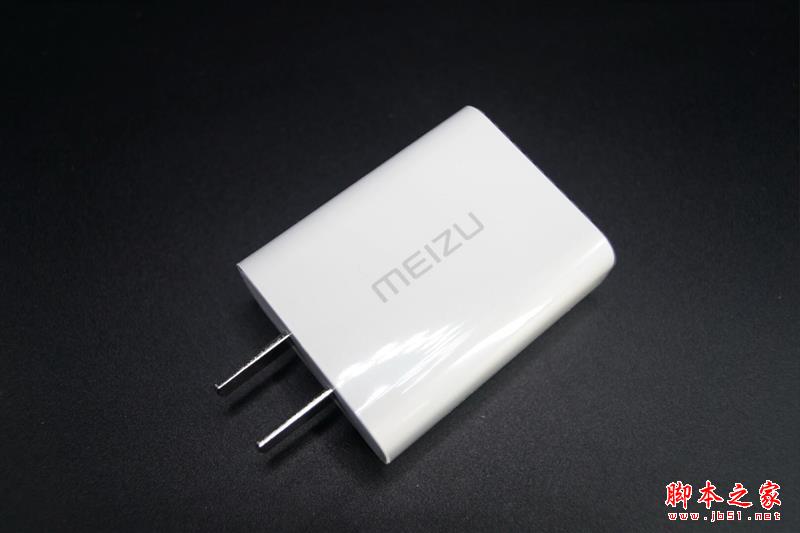

这款充电器为白色外观，外观跟魅族上一代UP1220一样，采用了PC ABS的材料组合，并且添加了防火阻燃材料。
外部工艺采用了时下数码产品常见的UV Cotaing工艺，看起来有一种钢琴烤漆的视觉效果。

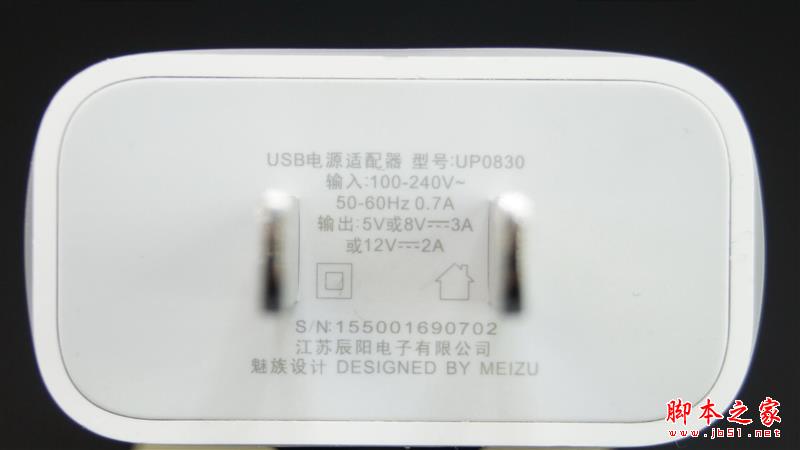

输出规格5V/8V 3A或12V 2A，输出功率达到24W，性能相当强悍。
输入支持100-240V全球宽幅电压，出差带到日韩、东南亚、欧美也不用担心不能用。
我们拿到的版本来自江苏辰阳电子有限公司，魅族设计，后期不排除魅族会启用多个工厂配合这款快充的代工。

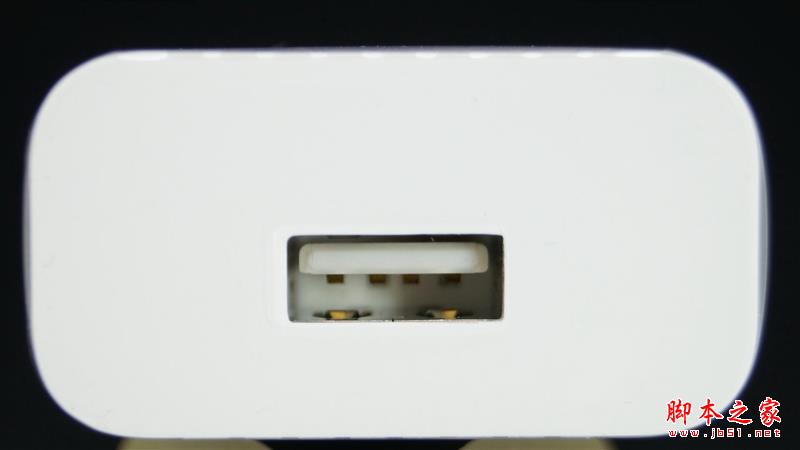

单USB输出，模具与USB插座做工精细。整个外壳的合缝处均集中在底部，并且十分均匀，看不到过大的缝隙。

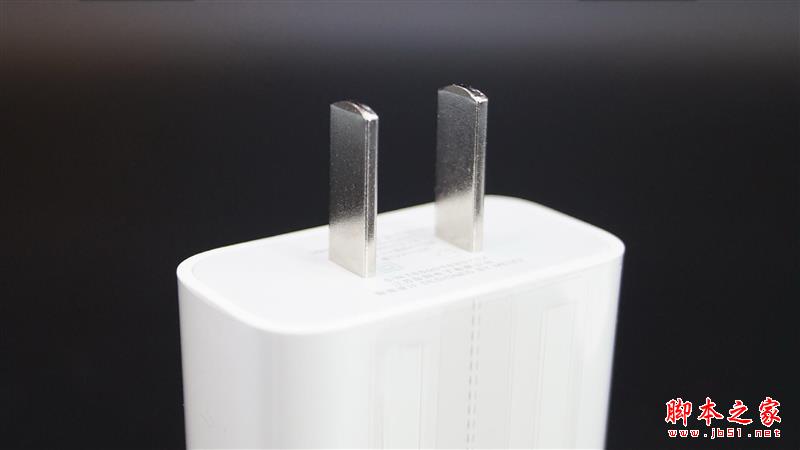

国标插头。
充电器采用了超声波封装工艺，拆解的时候注意技巧，还是能无损拆解的，非专业人士请勿模仿。

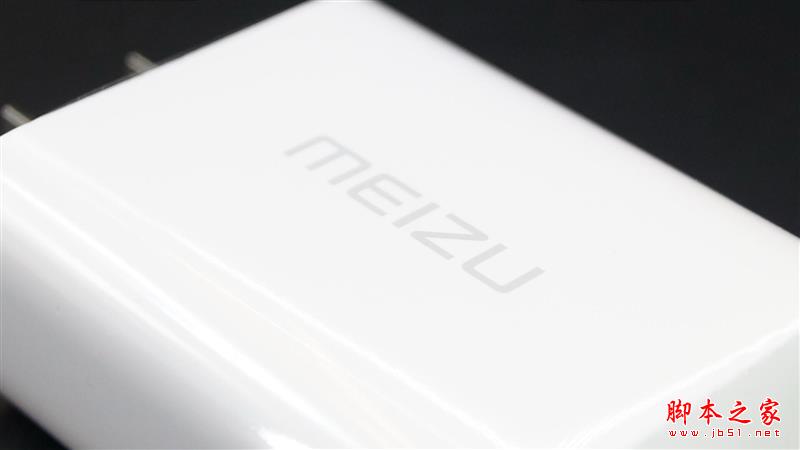

LOGO丝印在外壳侧面，然后加上UV Cotaing工艺后，这时LOGO表面形成了一个保护层，仔细观察有种油下彩效果。

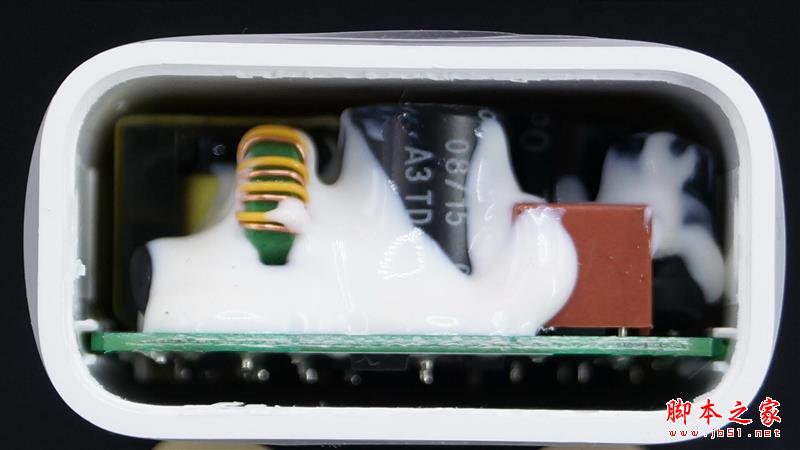

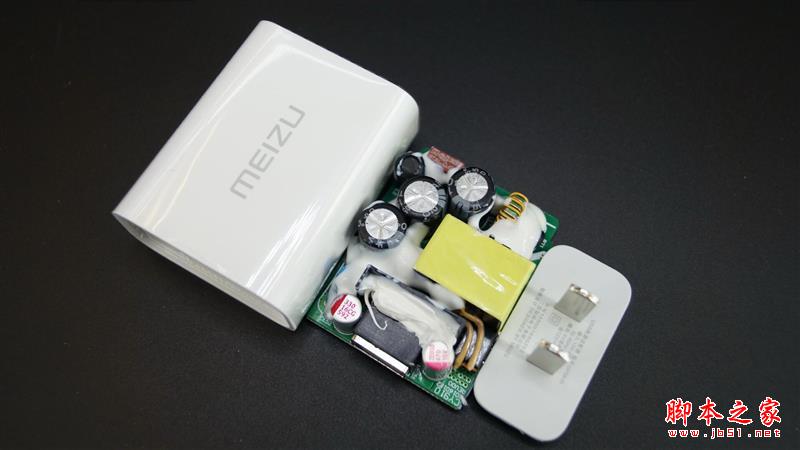

电源内部布局紧凑。

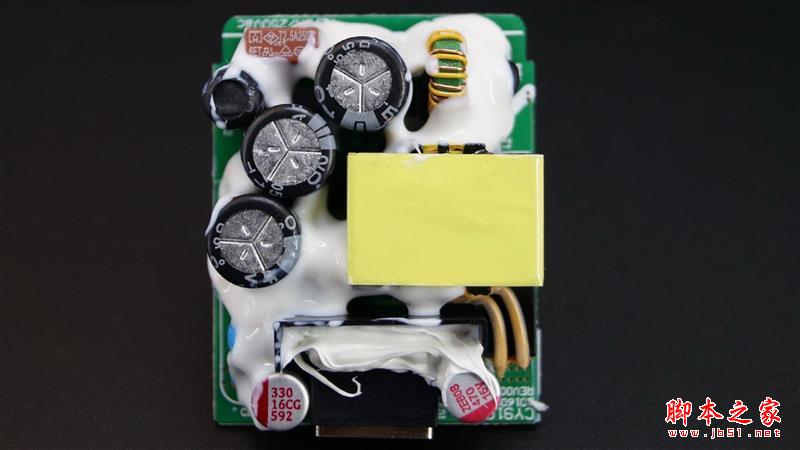

电路正面，使用大量的绝缘硅胶固定元件，避免震动等导致的意外。

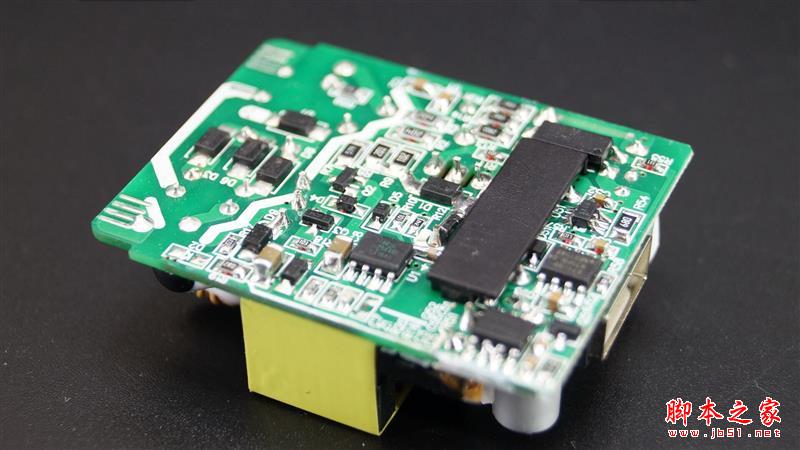

电路板背面，高低压有绝缘塑料片隔离。
黑色是过电压保护电阻，过压的时候电阻击穿短路，将保险丝烧断从而保护电路不受伤害。

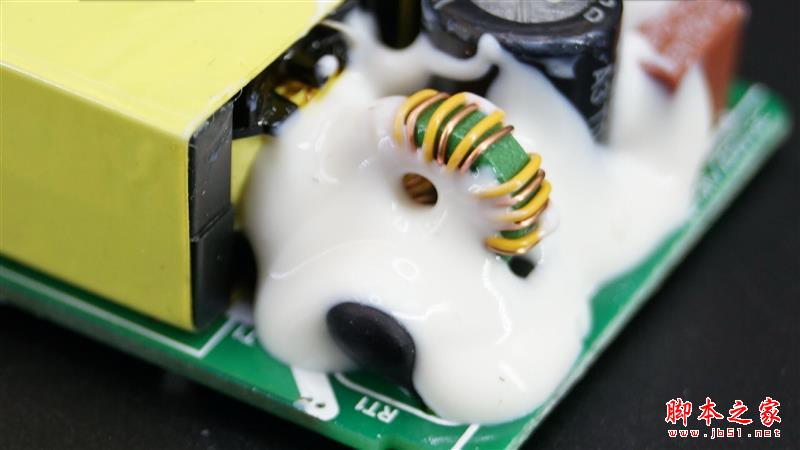

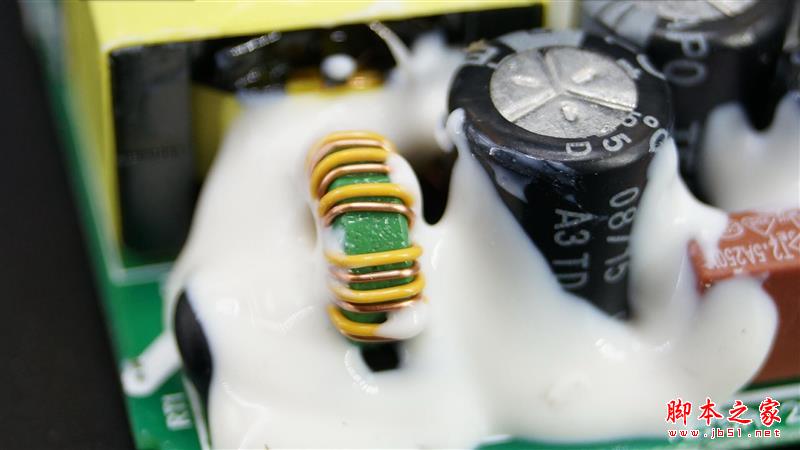

一级EMI部分，共模电感。

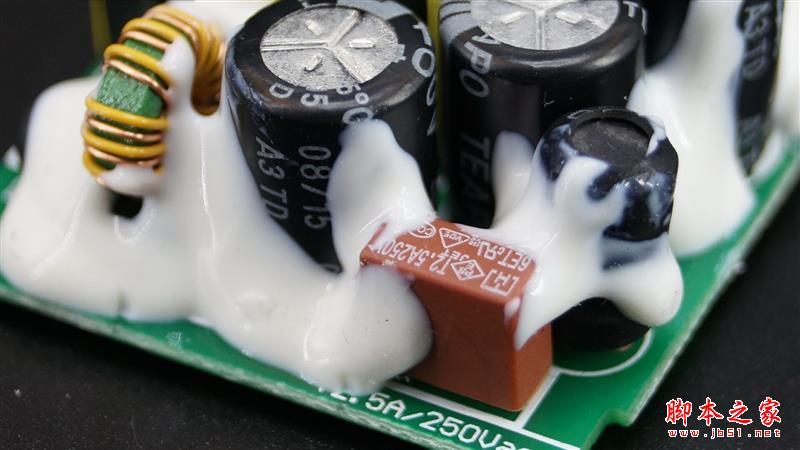

市电输入端保险丝。

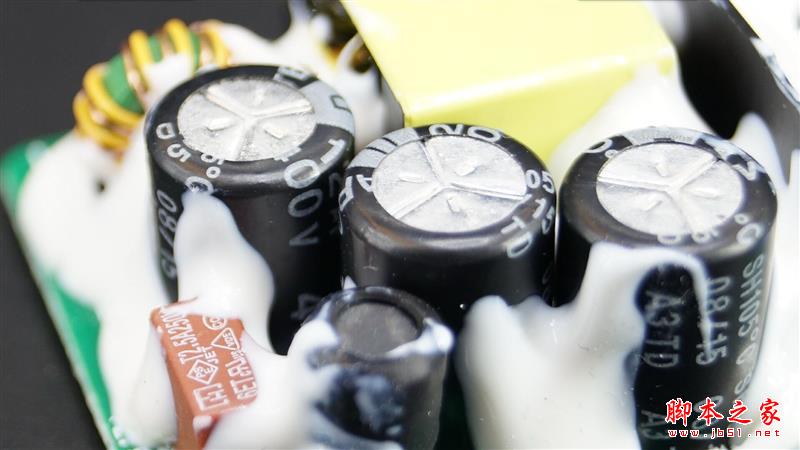

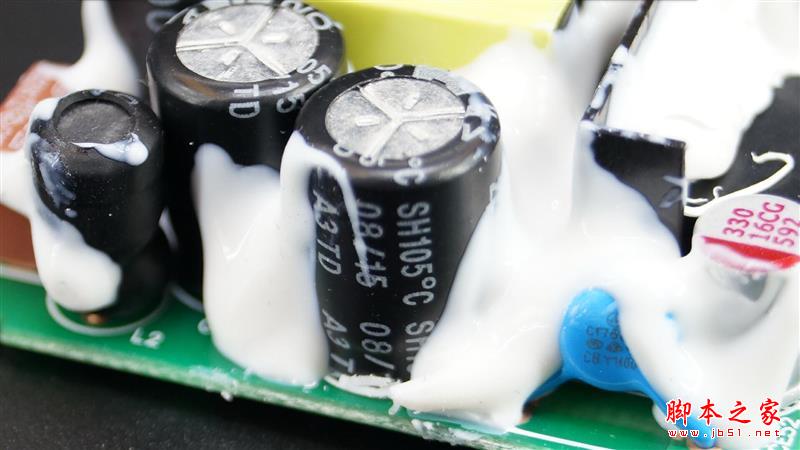

主电容采用的是台湾至宝TEAPO品牌，耐压400v三枚12微法并联总容量36微法。
主电容采用的是台湾至宝TEAPO品牌，耐温105度。

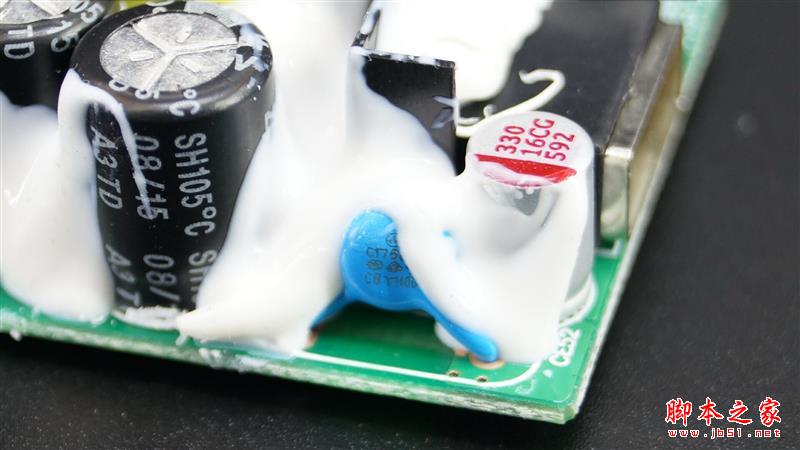

防止触摸屏失灵的Y电容。

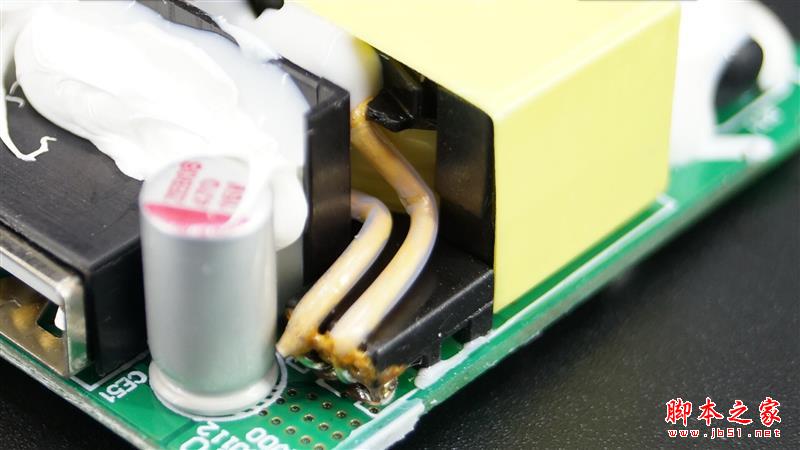

变压器输出绕组。

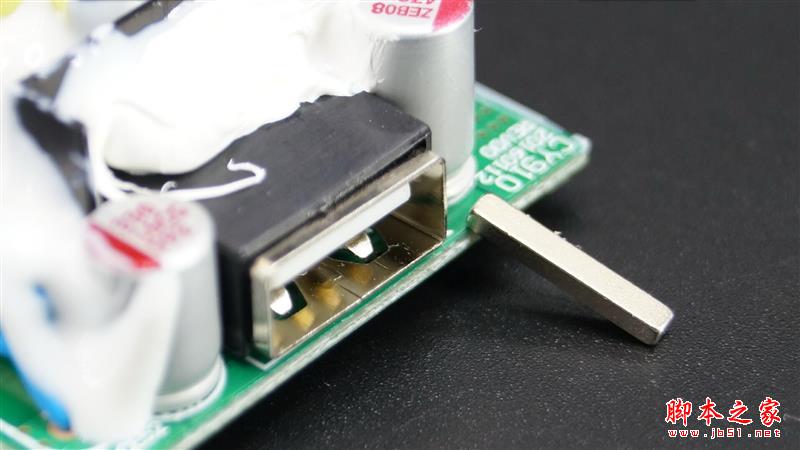

USB插座磁铁不吸，采用铜质的。

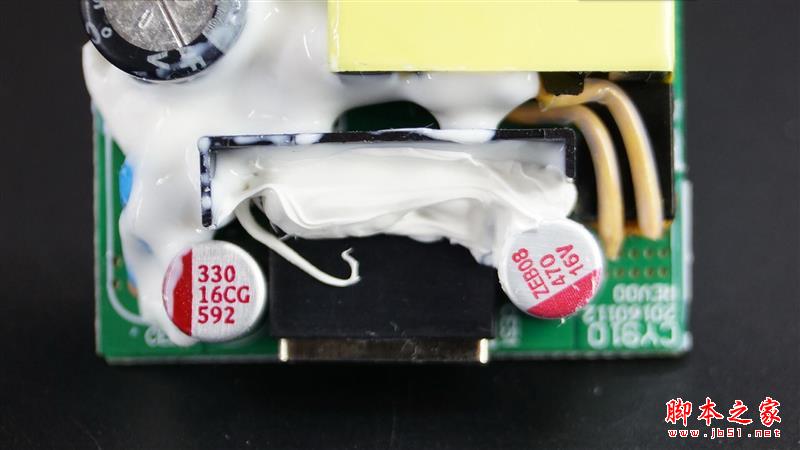

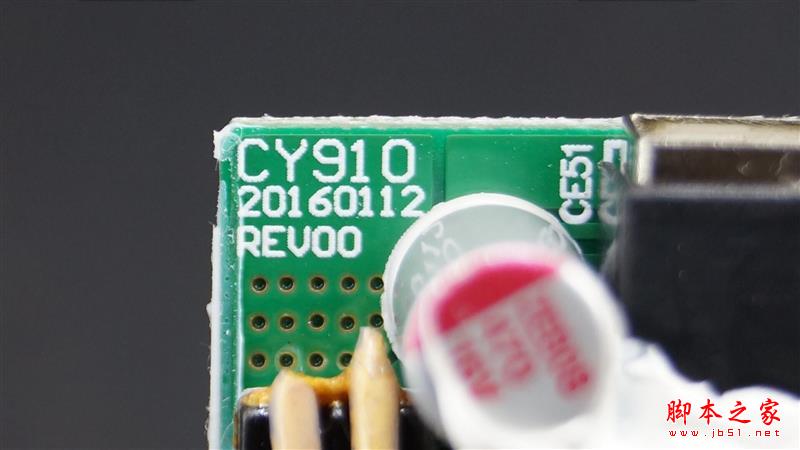

PCB印刷有充电器的内部开发代号、日期、版本。从图中可见内部代号为CY910，在2016年1月12日已经设计好，版本号为REV00。
两枚16V耐压固态电容并联为输出滤波，总容量为800微法。
四枚型号为GS2MF贴片整流二极管组成整流桥。

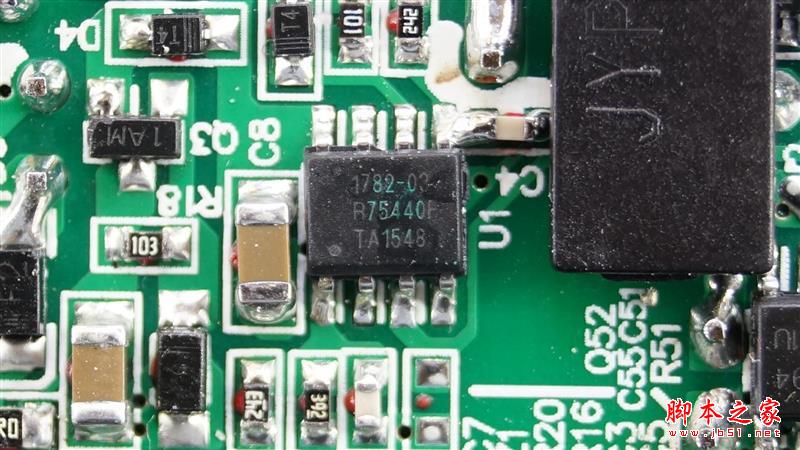

来自Dialog的型号为IW1782一次侧AC/DC控制器（PWM）。根据移动设备需要的电压，适配器可配置为从3.6V至12V（200mV增量）的多级输出，且该解决方案可与QC2.0和USB BC1.2充电要求反向兼容。同时IW1782内带MTK PEP2.0快充识别。

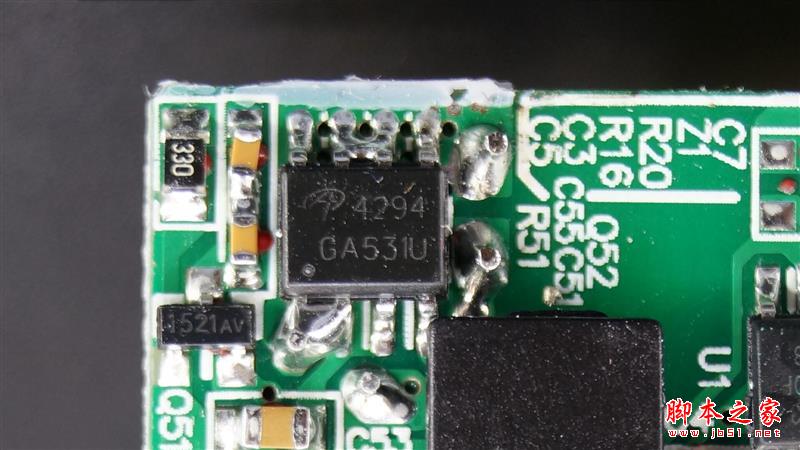

同步整流MOS型号AO4294 100V N-Channel MOSFET 。

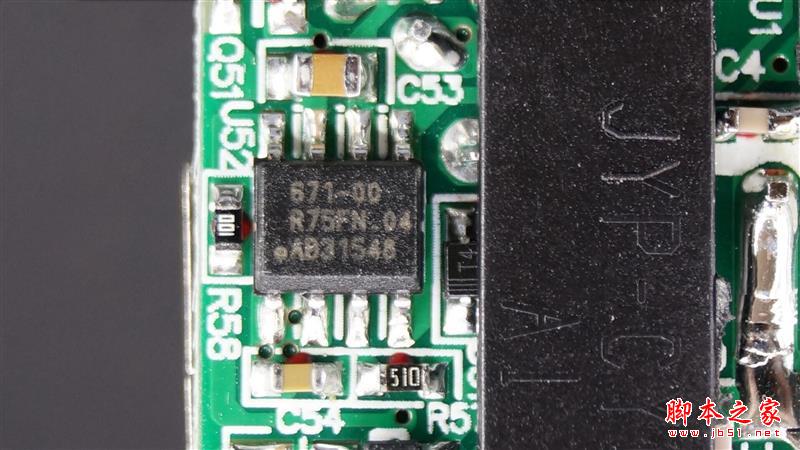

来自Dialog的型号为iW671同步整流器。
来自Dialog的型号为IW636的QC3.0识别IC。

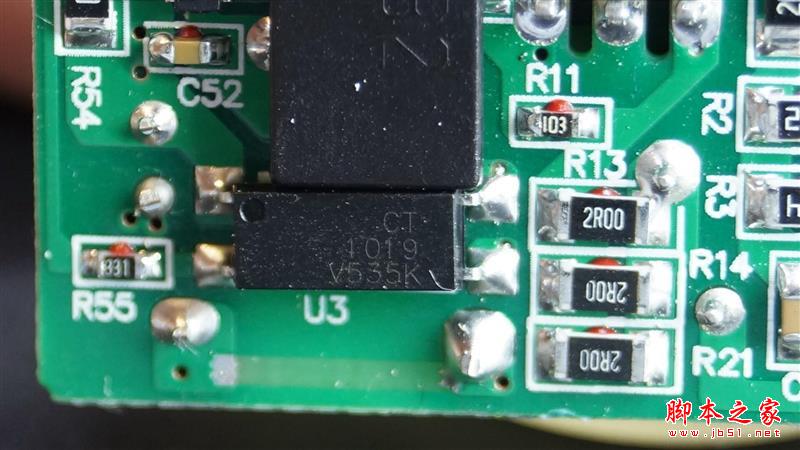

光耦型号为CT1019。

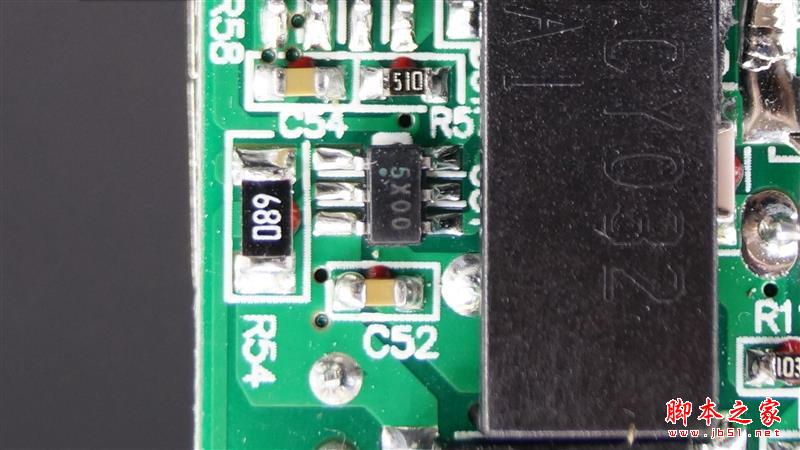

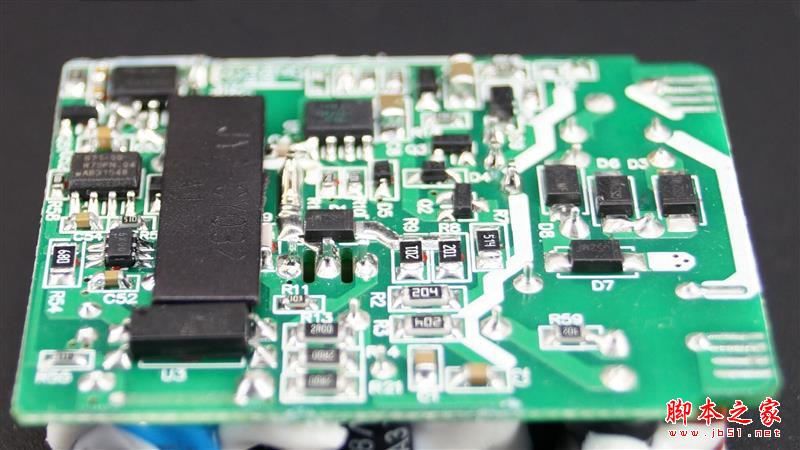

PCB背面布局特写。
通过拆解让我们看到了魅族UP0830充电器的内部做工，内部的主控芯片均采用了一线大厂元器件，确保了性能的稳定性。
通过对芯片公开的技术文档分析得出，这款充电器内置了两颗快充识别芯片，同时支持QC3.0和MTK PEP2.0双快充协议，是目前在售的首款支持QC3.0的双快充充电器。
输出部分搭配了两颗固态电容，确保长期工作中不爆浆，提升产品使用的稳定性。
元器件的SMT贴片没有毛刺、堆锡，看起来布局很工整。
二、魅族UP0830电源适配器评测
拆解只能反馈了内部结构，那性能如何，我们结合用户日常应用场景进行实测。
充电兼容性方面，我们准备了几大常见的快充移动电源与魅族UP0830电源适配器搭配充电。从图表中可见，均能开启快速充电功能。
下面是充电器负载能力测试。

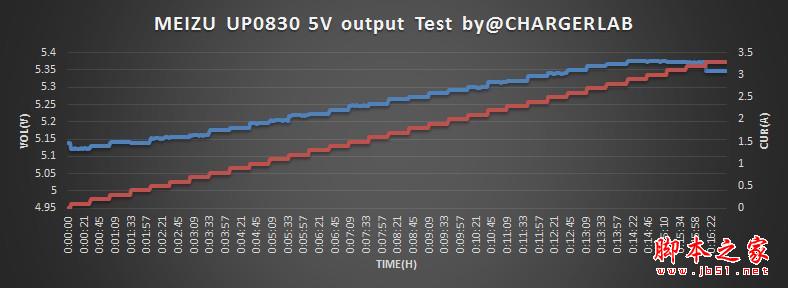

首先是标准的5V输出负载测试，通过这个测试能了解到魅族UP0830电源适配器的最大输出功率，图中蓝色为电压曲线，红色为电流曲线。
通过30多次步进试探，得出这款充电器5V最大负载为5.35V 3A。
值得一提的是，它开启了电压补偿，这个功能很实用，尤其是在充电线过长的使用环境下。
这项测试得出该充电器符合铭牌标称的输出功能，性能满足目前市面上大多数手机、平板、移动电源等数码设备的充电需求。

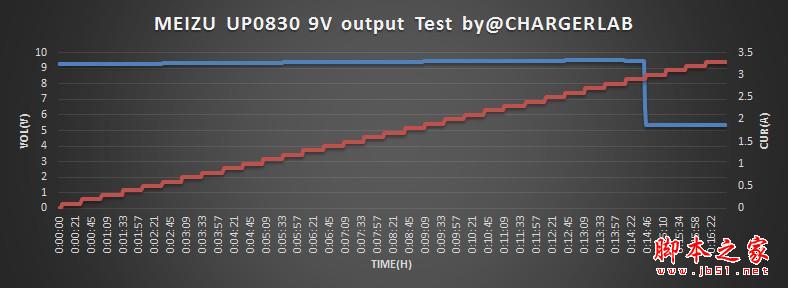

其次看下对9V快充的负载测试，以30秒为一个步进在分阶段试探后，最终在9V 3A（27W）找到了零界点，超出了标称的8V 3A（24W）。

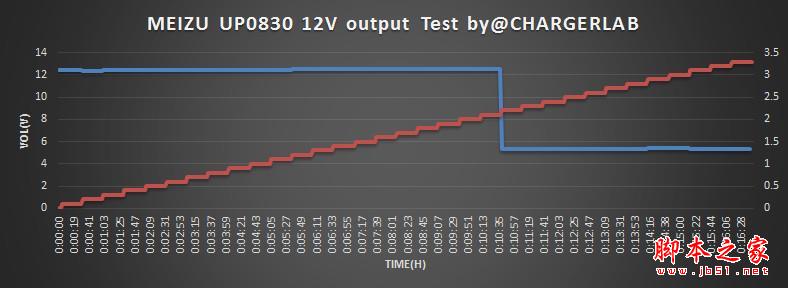

最后是对12V的负载测试，这时最大负载的零界点为12V 2A（24W），达到了铭牌标称值。
由于UP0830充电器内置了双快充协议，因此无论用户使用的魅族PRO 6、PRO 5、MX5手机，还是小米5、LG G5、HTC 10等QC3.0手机也都能支持。

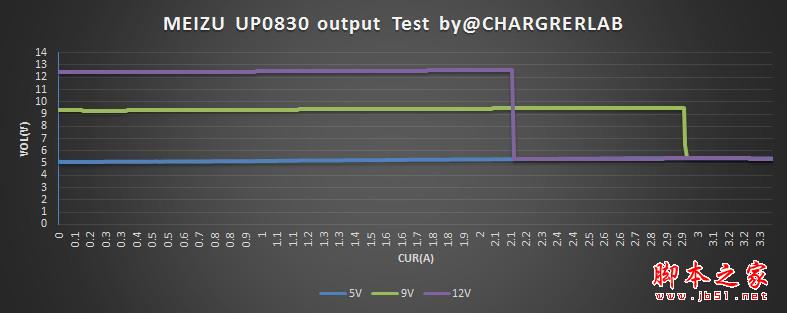

上图是将5V、9V、12V 三个电压的负载测试进行汇总、对比。
充电速度方面，我们还没有拿到PRO 6手机，这里先以魅族UP0830为PRO 5充电测试做为参考。
将手机电量消耗到自动关机，配合原装USB Type-C数据充电线，从0%充到100%，一共花费了1小时33分钟左右。

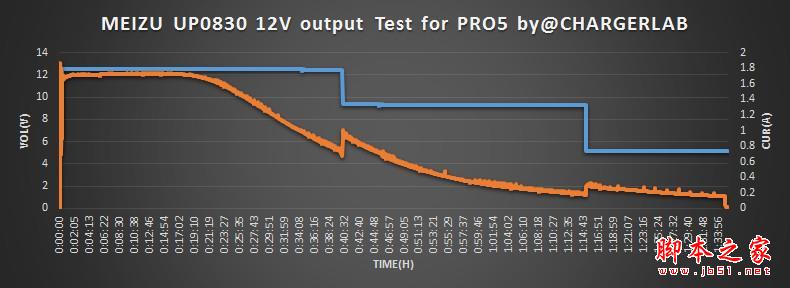

整个充电过程从图中可见分为三个阶段，在前30分钟时，充电功率最高，电压达到了12V；后30分钟开始逐渐平稳，电压调整为9V；最后30分钟则以小电流进行充电，电压5V。
这样一个过程确保了前期充电的速度，也能保护到电池的寿命，降低充电过程中的主控芯片发热。

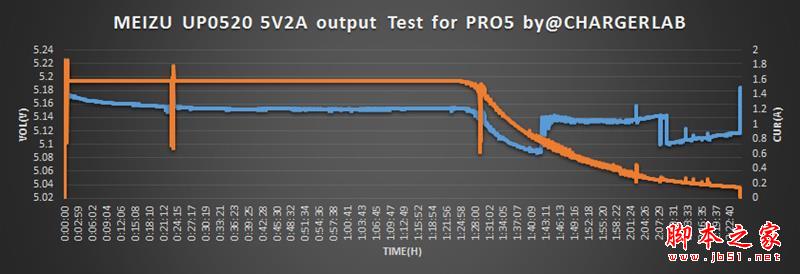

充电速度方面，再来看下使用5V 2A充电器（UP0520）对魅族PRO 5充电所需要耗费的时间，关机状态下整个从0%到100%的耗费了2小时22分40秒。

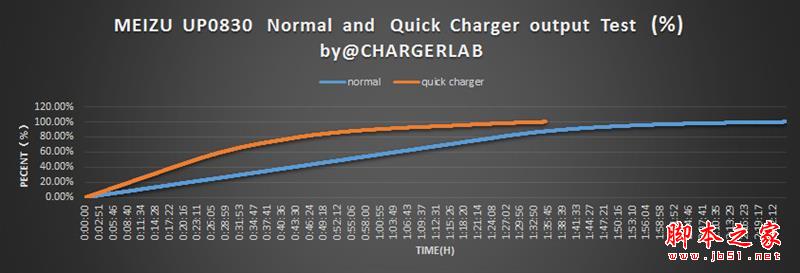

下面我们将快充和非快充充电时间放置到一张图表当中。
从图中能形象的看到使用使用5V 2A充电器（UP0520）和12V 2A充电器（UP0830）对魅族PRO 5手机充电的时间变化，蓝色曲线为普通充电，橙色曲线为快充，时间上快充足足节省了近1小时。
评测总结：
（1）全球首款QC3.0和MTK PEP 2.0双协议手机充电器。相比MX 5、PRO 5原装的UP1220，PRO 6原装的UP0830更能满足2016乃至2017年的快充发展趋势；
（2）充电功率再次提升，最高可达9V 3A=27W，5V-8V输出档位比上一代更为灵活，便于提升效率降低发热；
（3）依然维持了魅族一贯优雅简洁的外观设计风格；
（4）价格尚未公布，目前还未单独零售，想买需要继续等待。
