大家都知道，2020年4月13日OPPO发布新一代充电旗舰手机OPPO Ace2，Ace系列从原来的Reno系列中独立出来成为单独的产品线。这款旗舰手机在充电方面，不仅支持无线充以及10W反向无线充，还搭配了65W SuperVOOC2.0闪充充电器，并发布了一款40W超大功率商用无线充电器AirVOOC，可在56分钟内充满4000mAh容量的OPPO Ace2。
此前我们已经陆续对OPPO Ace2手机进行了充电评测和拆解了OPPO无线充电器AirVOOC，自然也没忘记手机自身携带的10W无线反向充功能，今天继续为大家带来OPPO Ace2手机的拆解，看看其内置的无线充如何设计。
一、OPPO Ace2手机外观

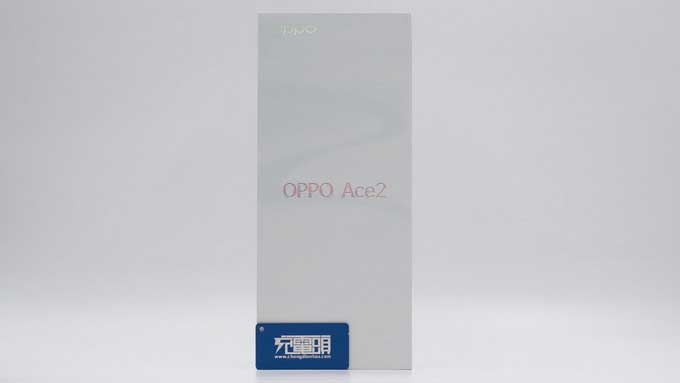

产品采用硬纸质包装盒，正面印有OPPO品牌和OPPO Ace2手机名称。
包装和背面是手机相关参数信息。

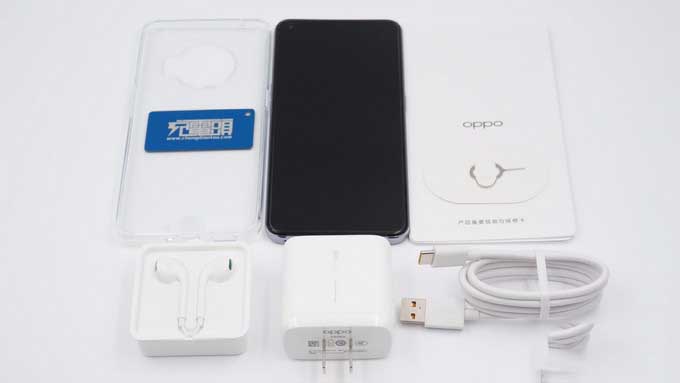

包装内全部东西一览，内含OPPO Ace2手机、手机保护壳、耳机、充电器、数据线和使用说明书。

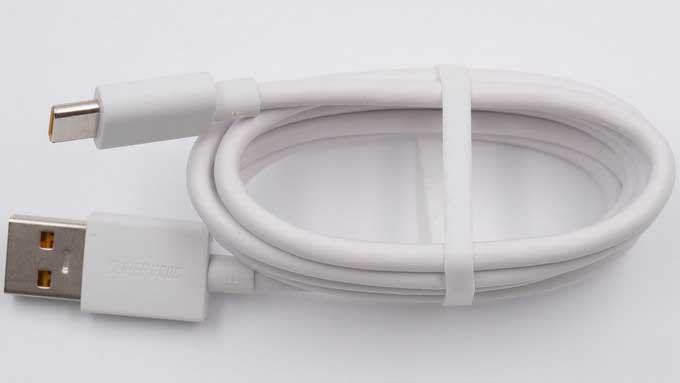

OPPO Ace2配套了一根特殊USB-A to USB-C数据线，非通用线材，端子头上可以看到SuperVOOC字眼。

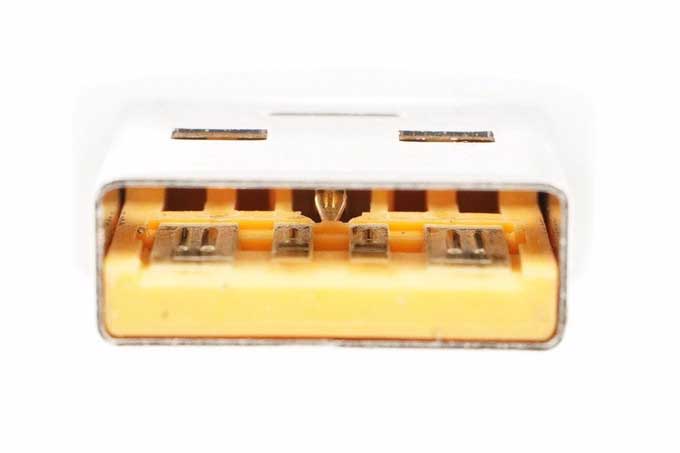

使用微距摄像头拍摄数据线USB-A公头内部，可以看到左右两边正负极电力传输触点同样加宽处理，并且采用了双排凸起设计，更好地与充电器弹片接触。公头最深处是一根特殊弹片，用于充电器识别专用数据线，开启专有协议。

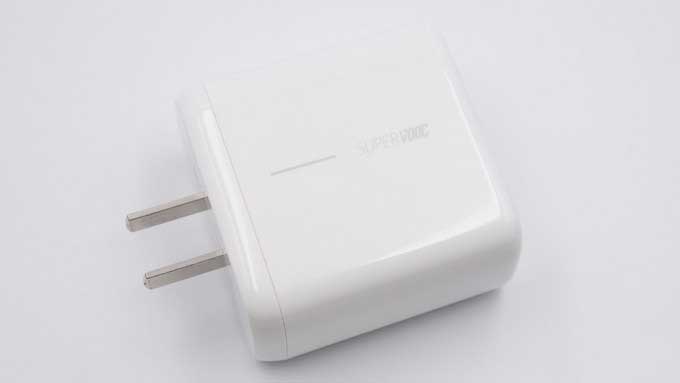

OPPO Ace2手机原装充电器外观属于鹅卵石造型，边角圆润使用手感好，白色主体加灰色底壳上印刷了SUPERVOOC字样，采用固定插脚设计。

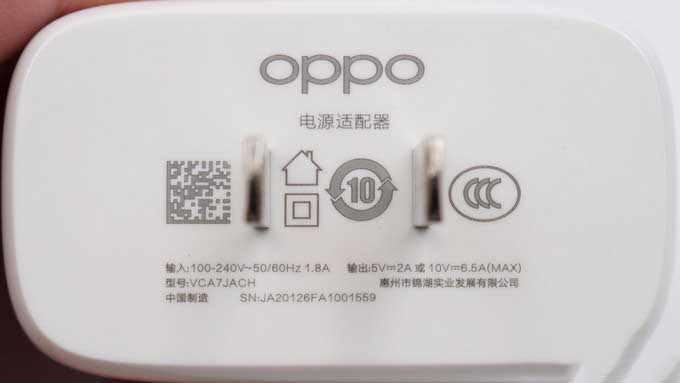

充电器铭牌信息部分，品名：OPPO电源适配器，输入：100-240V ~50/60Hz 1.8A，输出：5V2A /10V6.5A（MAX），型号：VCA7JACH，制造商：惠州市锦湖实业发展有限公司。

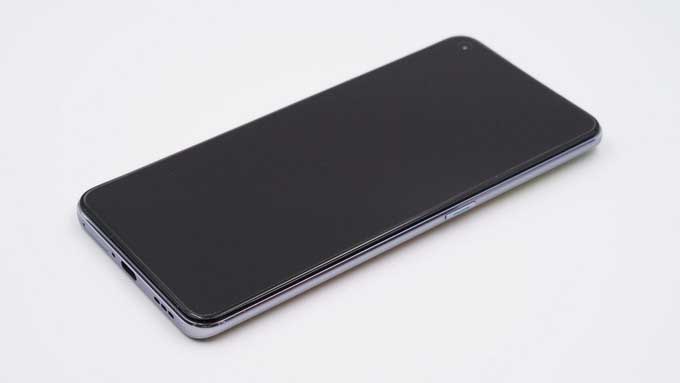

OPPO ACE2手机正面一览。

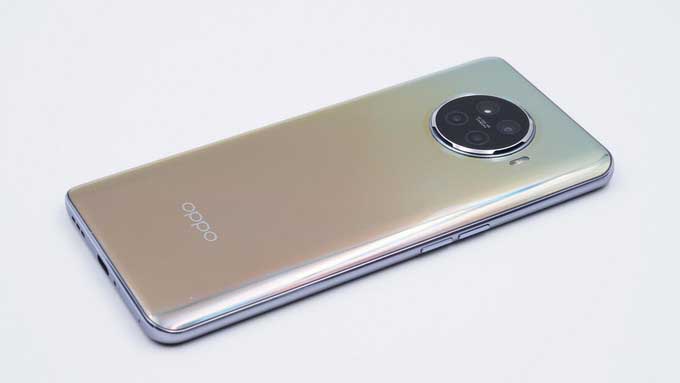

入手的这款OPPO ACE2为极光银配色，后摄像头布局采用奥利奥布局，4800W主摄COMS尺寸为1/2″ F1.7光圈。前摄为1600W挖孔屏摄像头，支持暗光自拍功能。

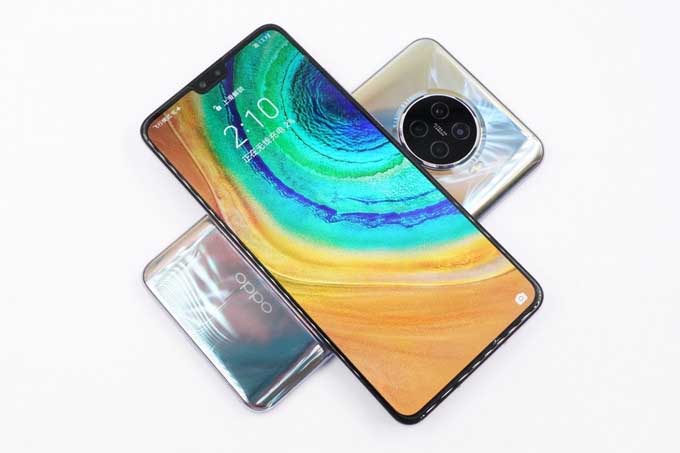

华为Mate30放在OPPO Ace2背面，顺利进入无线充电状态。

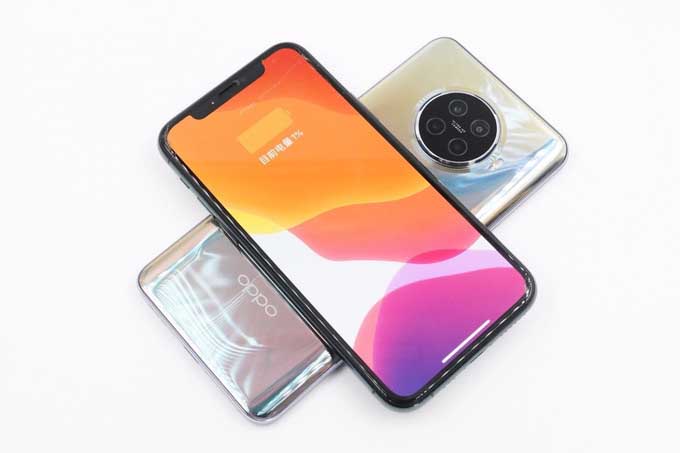

iPhone 11 Pro放在OPPO Ace2背面，顺利进入无线充电状态。
二、OPPO Ace2手机拆解

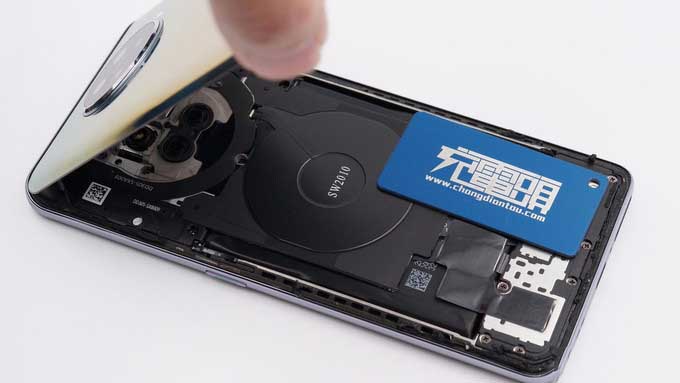

打开手机后盖，内部中心位置就放置着无线充电线圈。

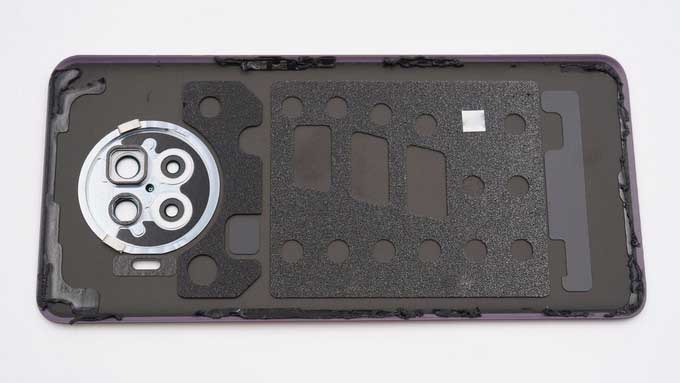

机身后盖贴有海绵进行缓冲保护。

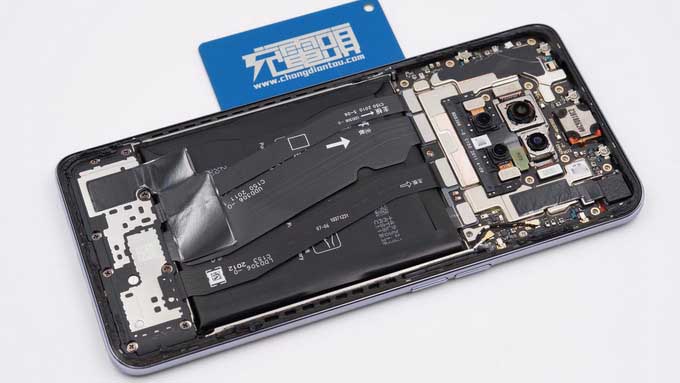

手机内部整体一览，前端放置主板，中心放置电池，底部放置扬声器和插孔，经典的三段式设计。

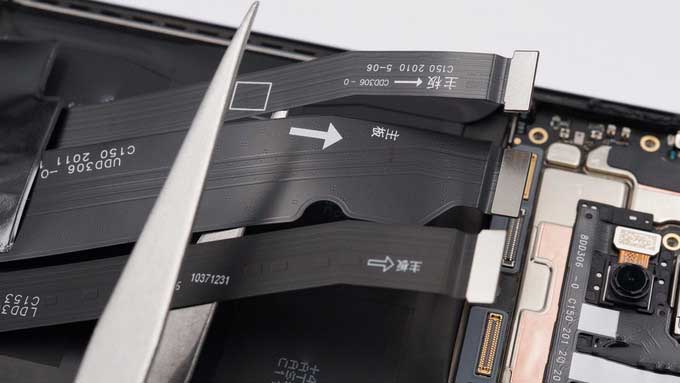

连接主板的三根排线。

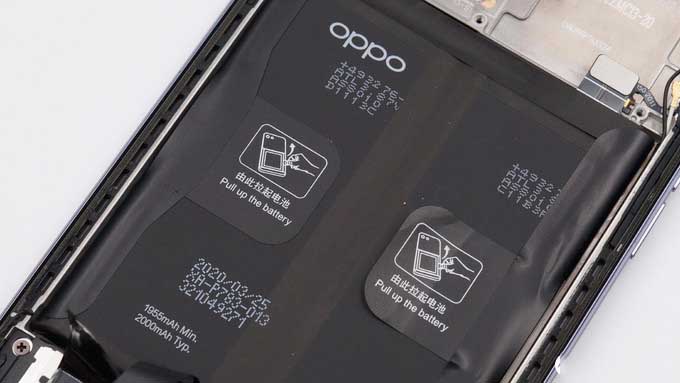

电芯边缘粘贴黑色胶带保护，此外还有提手贴纸，提醒用户正确取出电芯操作。

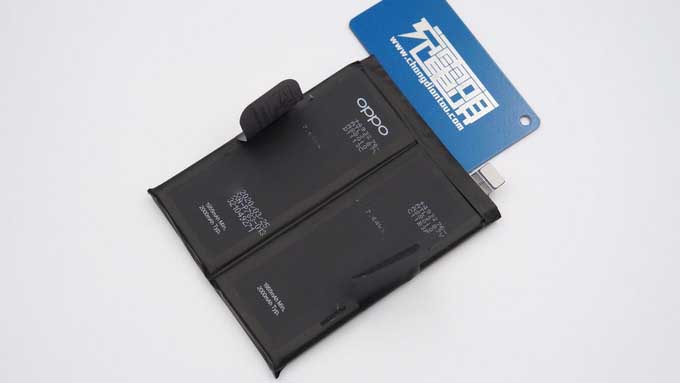

两块电池串联连接，封装在一起。

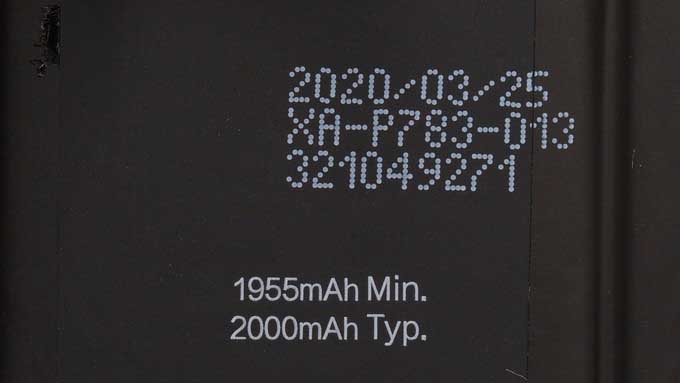

电池生产日期为2020年3月25日。

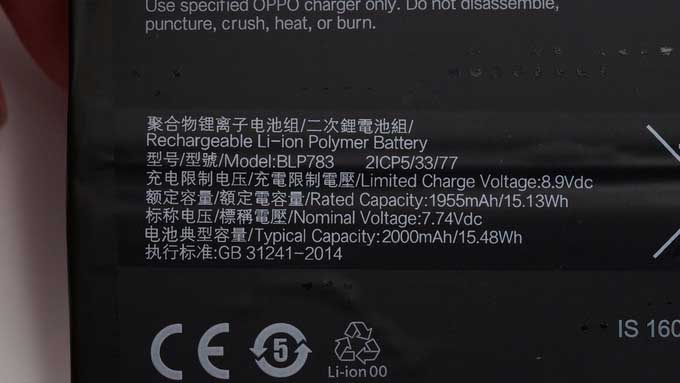

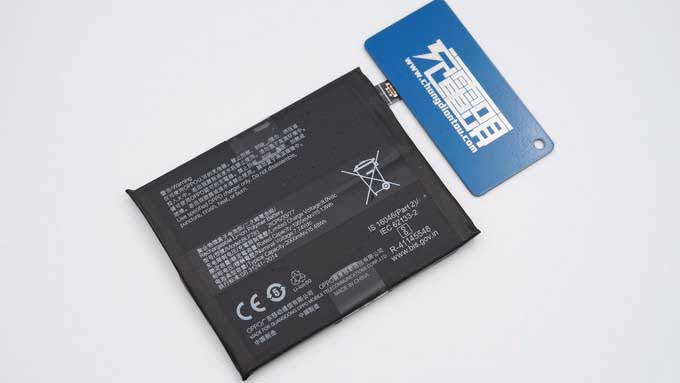

电芯另一面标注有相关参数信息。
二次锂电池组
型号：BLP783
充电限制电压：8.9V DC
额定容量：1955mAh/15.13Wh
标称电压：7.74V DC
电池典型容量：2000mAh/15.48Wh
产品已经通过了CE认证。

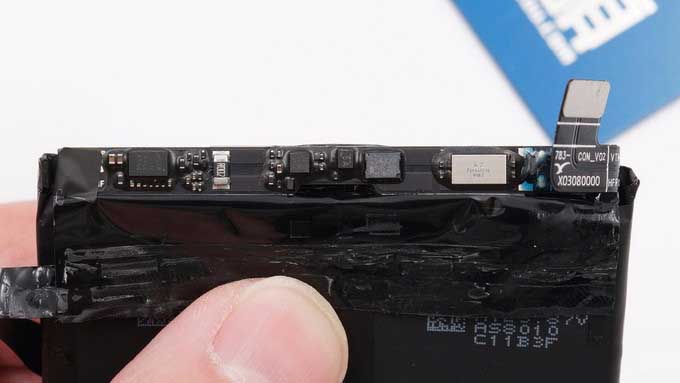

将电芯头部胶带撕掉，胶带下面是保护板，并且带有容量计量电路。

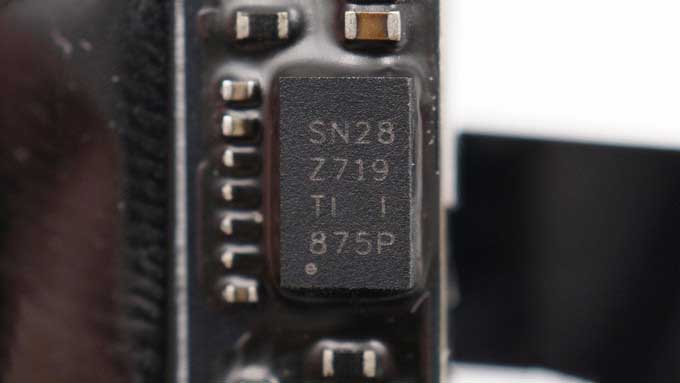

TI SN28Z719 2串锂电池电量计，定制型号。
锂电池保护电路。

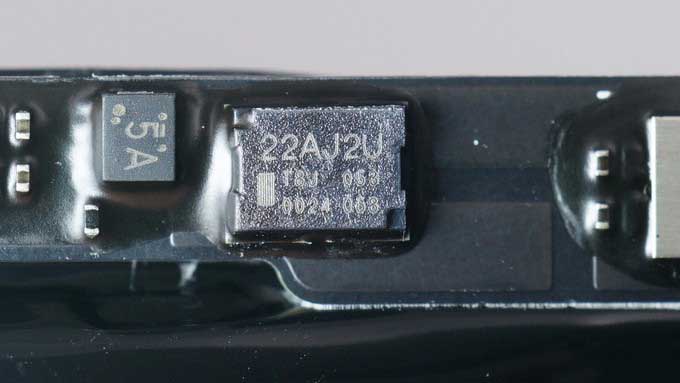

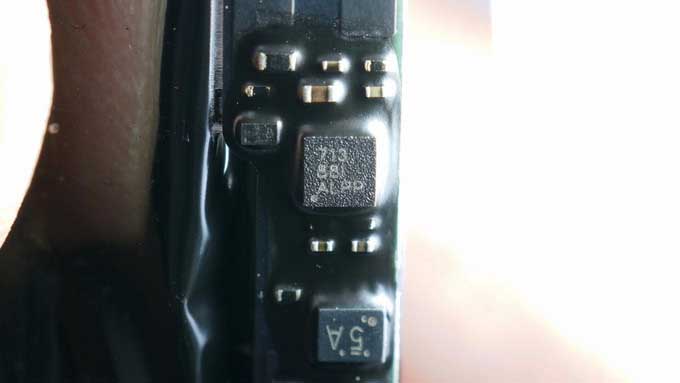

二次保险丝，可以在电池异常高温下自行熔断，也可以在电池出现不均衡等异常情况下由保护电路控制熔断，断开与外界电路的连接，保证安全。左侧丝印5A的MOS管受保护IC控制，在需要时导通，熔断保险丝。

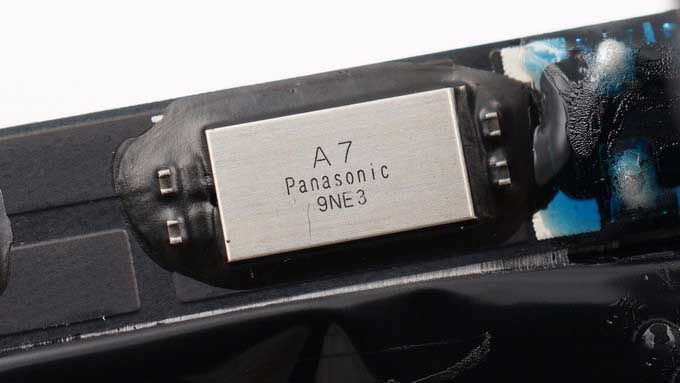

松下的电池保护管，双NMOS，CSP封装。

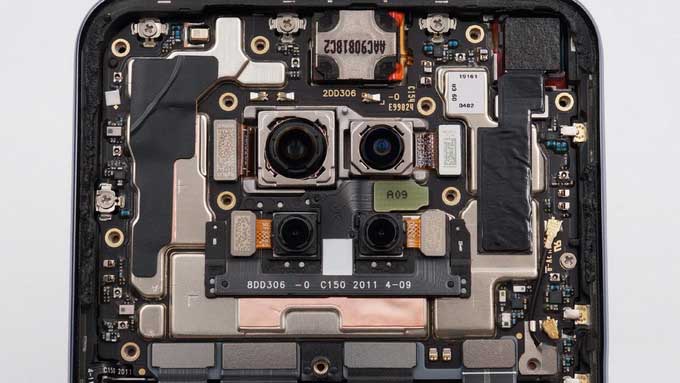

主板使用螺丝进行固定，摄像头放置在中心，通过排线连接。摄像头周围主板上有多个不规则形状屏蔽罩，充分利用主板空间。

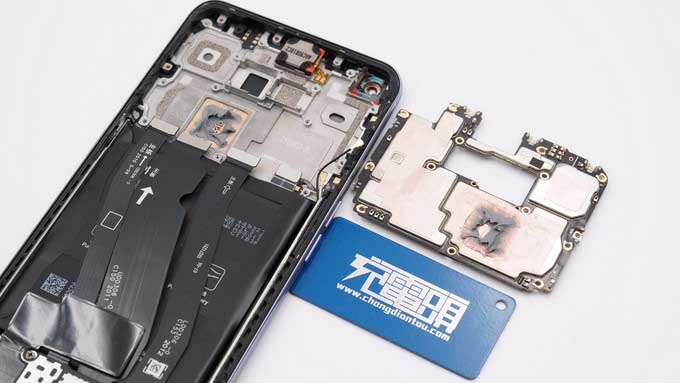

拆掉螺丝取出主板，主板另一面同样是屏蔽罩覆盖设计。
我们将无线反向充电电路所在的屏蔽罩打开，下面我们来了解各芯片的信息。

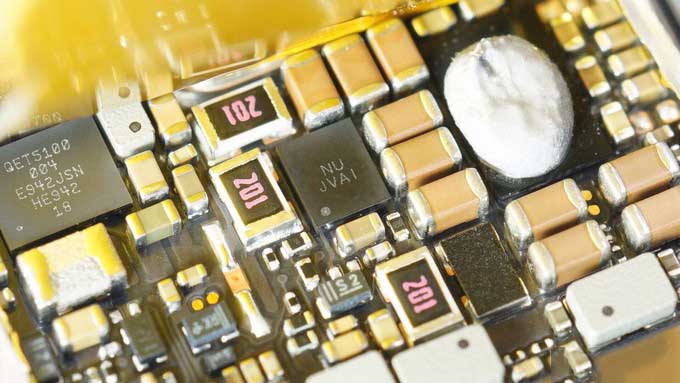

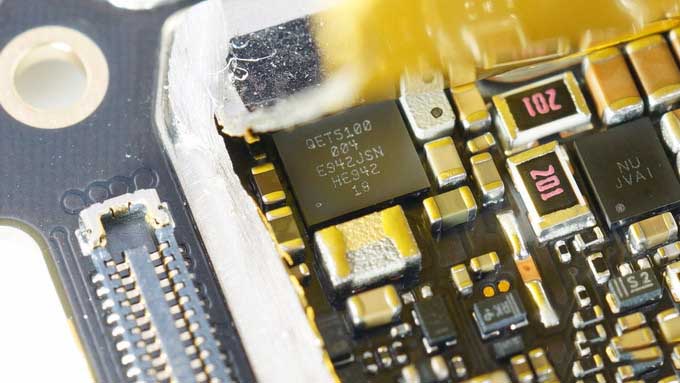

高通 QET5100 包络追踪器。
丝印NU JVAI。

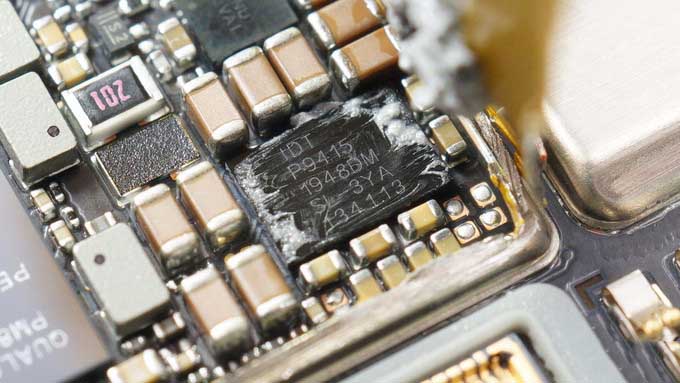

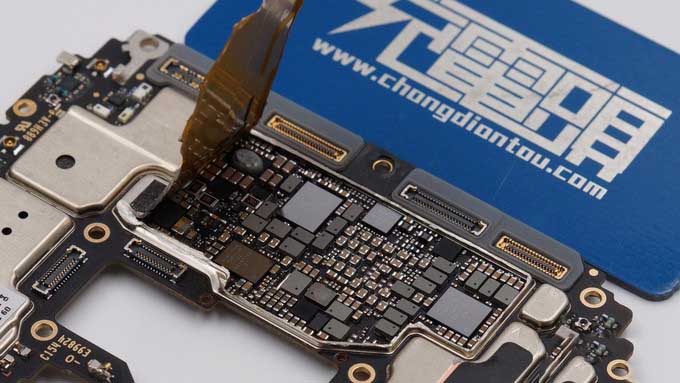

手机无线充电主控芯片采用IDT艾迪悌IDTP9415，该芯片能支持40W无线充电收以及10W无线充电发射功能。芯片打胶导热，周围有多颗MLCC和一颗电流采样电阻。

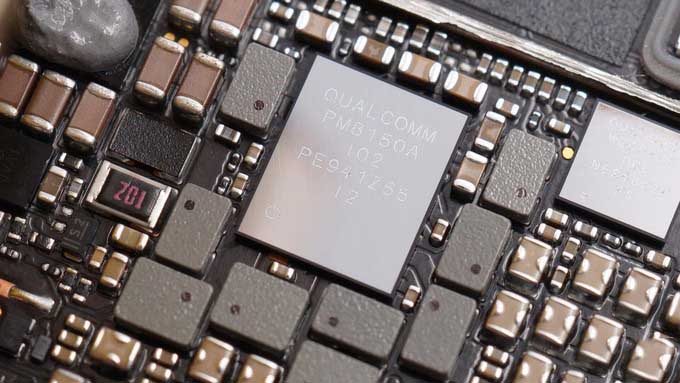

高通PM8150A PMIC。

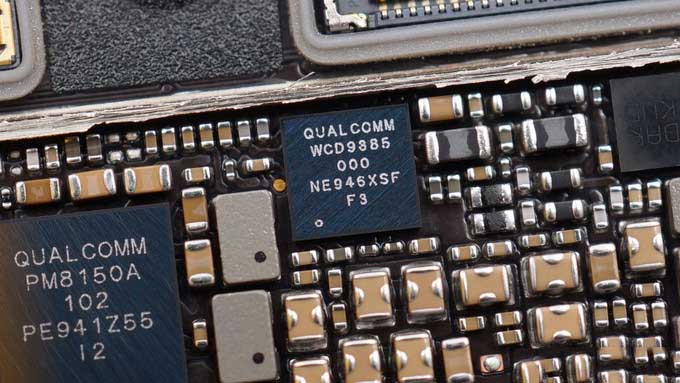

高通WCD9385音频解码器，支持自定义的数字滤波器，其内置的DAC支持原生DSD Hi-Fi 音频回放。

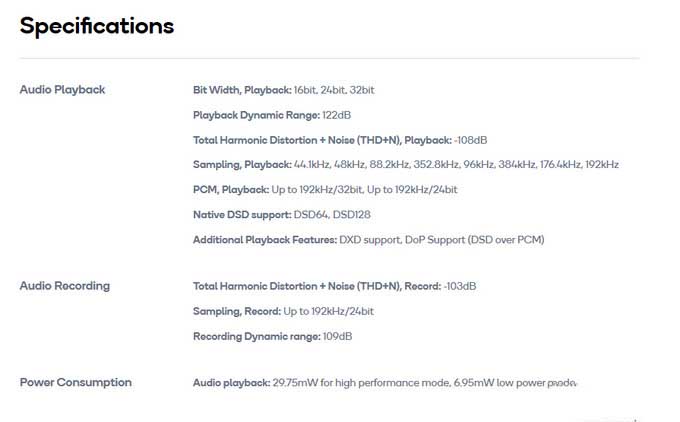

高通WCD9385技术参数。

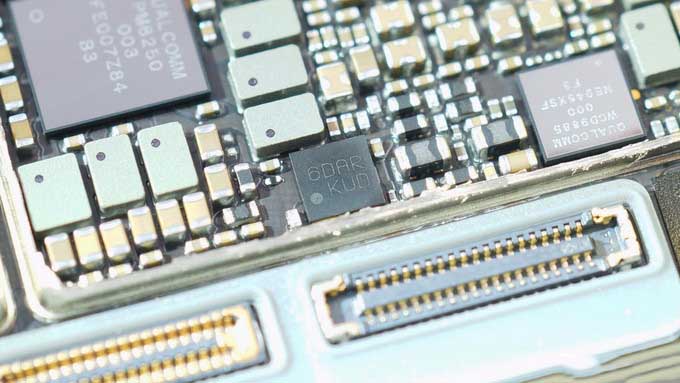

丝印6DAR。

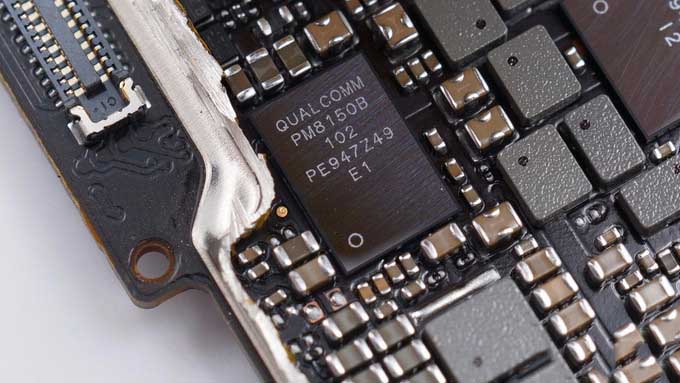

高通PM8150B PMIC。

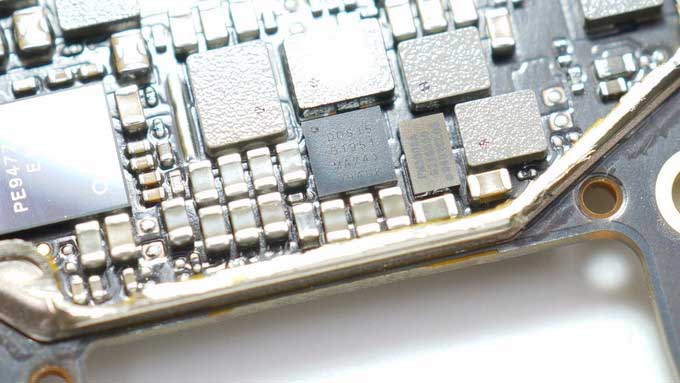

丝印DOS15 G1951。

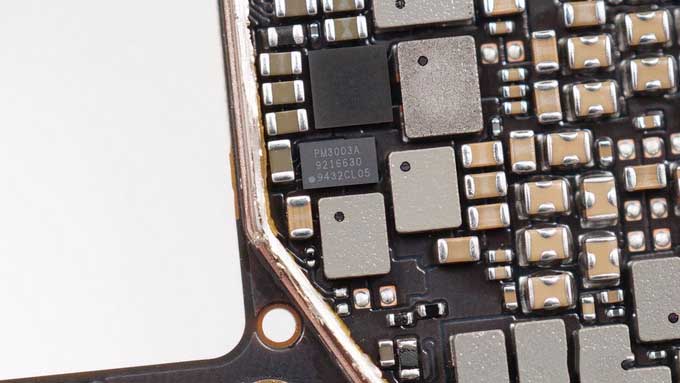

高通PM3003A PMIC。

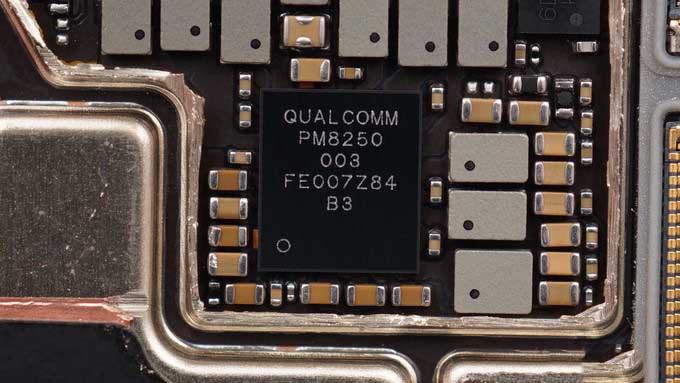

高通PM8250 PMIC。

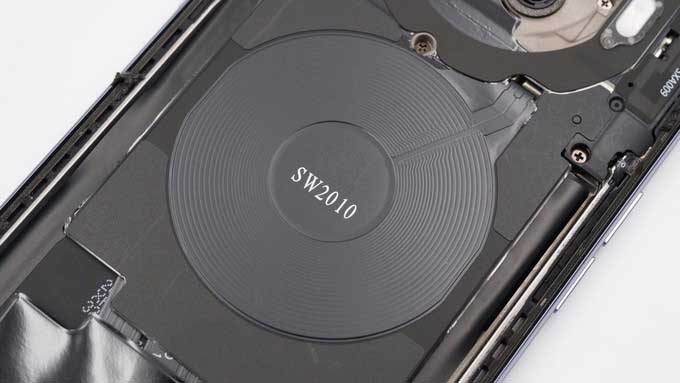

线圈中心位置丝印SW2010字样。

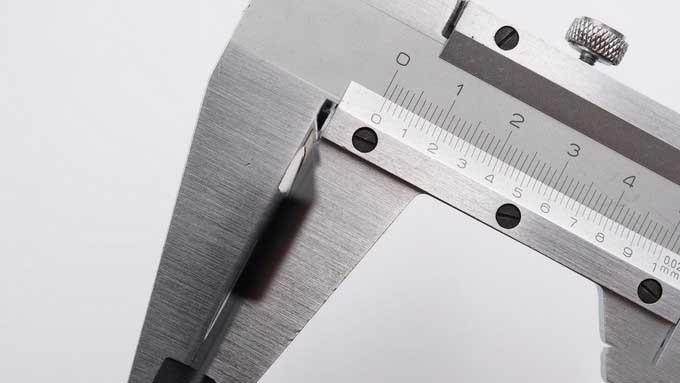

使用游标卡尺实测线圈厚度为0.56mm。

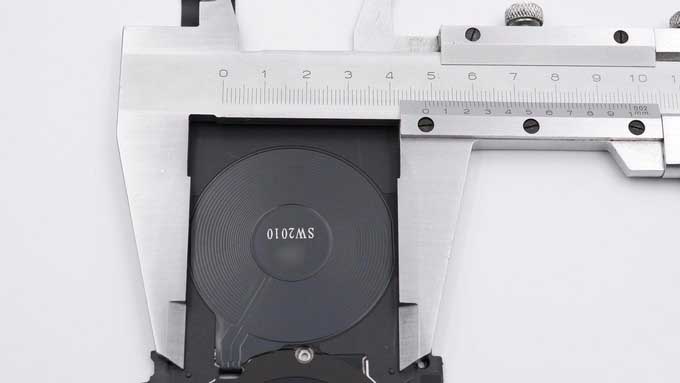

直径约为4.84cm。

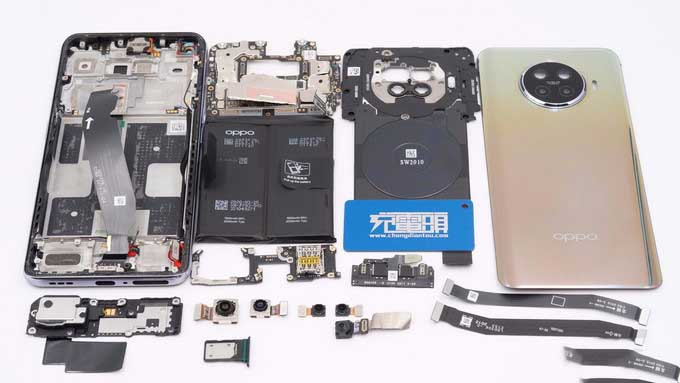

全部拆解完毕，来张全家福。
充电头网拆解总结
OPPO Ace2旗舰手机在无线充电方面，性能相当强悍。作为第一个量产商用40W AirVOOC超大功率无线闪充，56分钟即可充满手机，这无线充电速度甚至比大部分有线快充还快，可以充分利用日常生活中的碎片化充电时间。另外还支持10W无线反向充电，实测可以对Mate30、小米9、iPhone 11 Pro提供无线充电，为亲朋好朋友提供应急服务。
通过拆解发现，手机内部采用典型的三段式布局，层次分明。内部电芯采用两串架构，并设有锂电保护电路以及二次保险丝，保护措施充足。无线充电部分，采用业内领先的主控芯片艾迪悌IDTP9415，集成度高，并且兼顾无线充电接收和发射功能；无线充电线圈超薄设计，有效控制了整机手机厚度。
