UG设计法兰盘的时候，需要使用回转命令，该怎么使用呢？下面我们就来看看详细的教程。
1、打开UG8.0软件，进入：建模 模式。

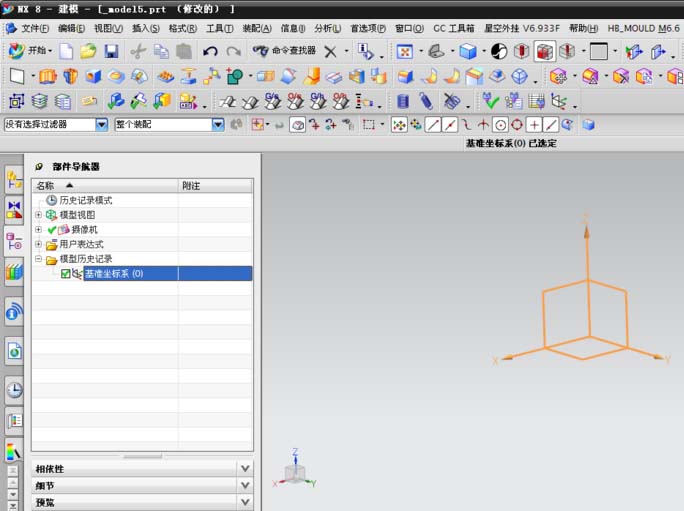

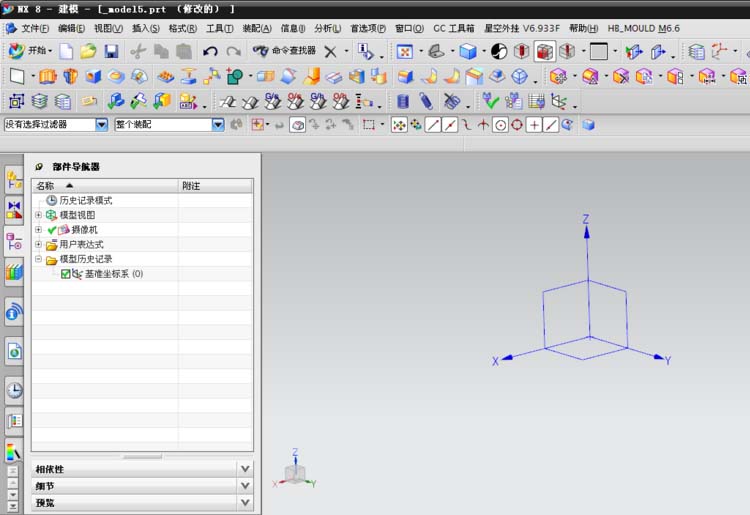

2、在部件导航器中右键点击：基准坐标系，显示：基准坐标系。

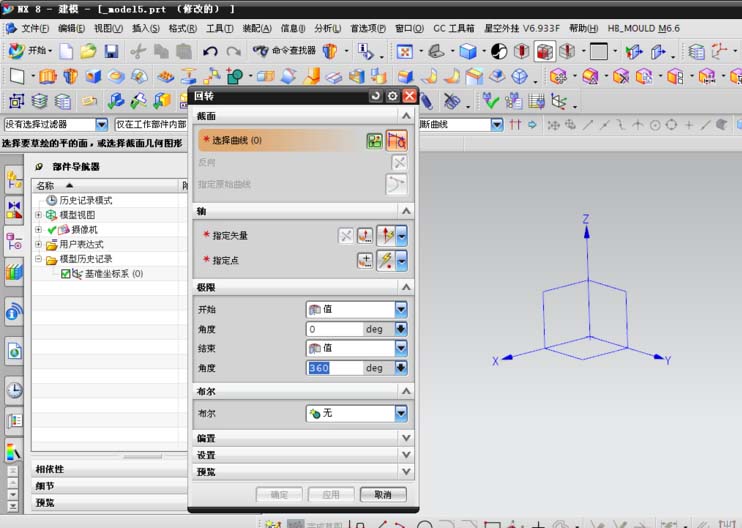

3、点击工具栏中“回转体”图标，或者通过插入—设计特征—回转，打开“回转”对话框。

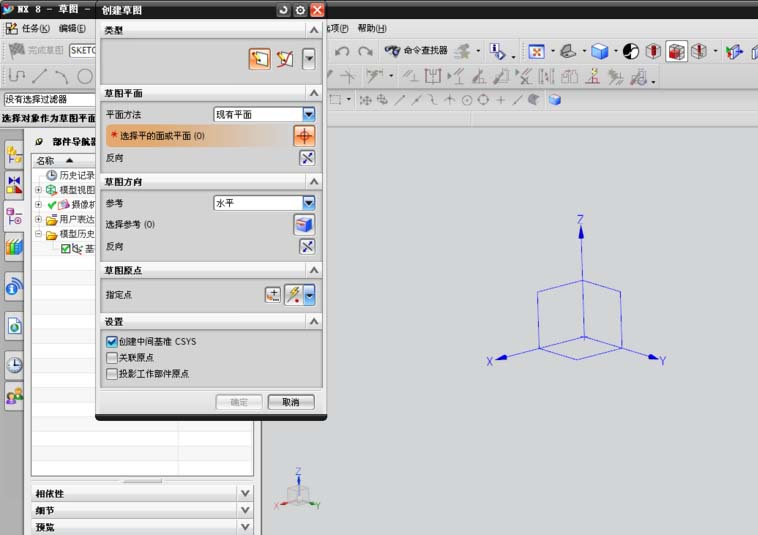

4、在“截面”中，点击：绘制截面，或者画好了截面直接选择，这里我重新绘图。进入“创建草图”对话框。

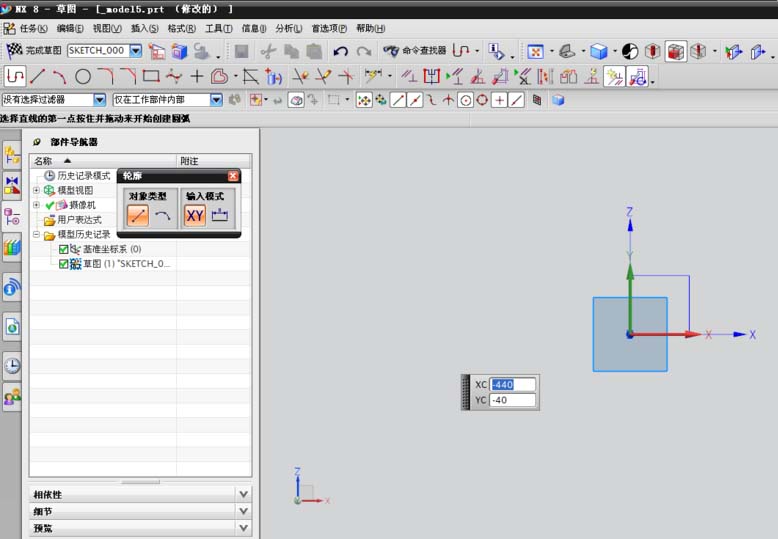

5、草绘平面选择：ZY平面（如果要绕Z轴旋转，就需要选ZX或者ZY平面作为草绘平面）。其他设置默认，点击：确定，进入草绘界面。

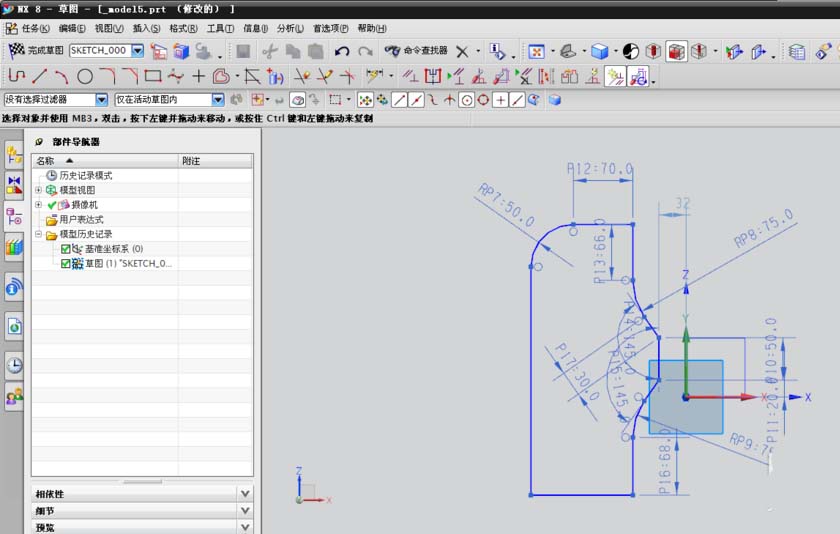

6、绘制如图所示草图，点击：完成草绘。

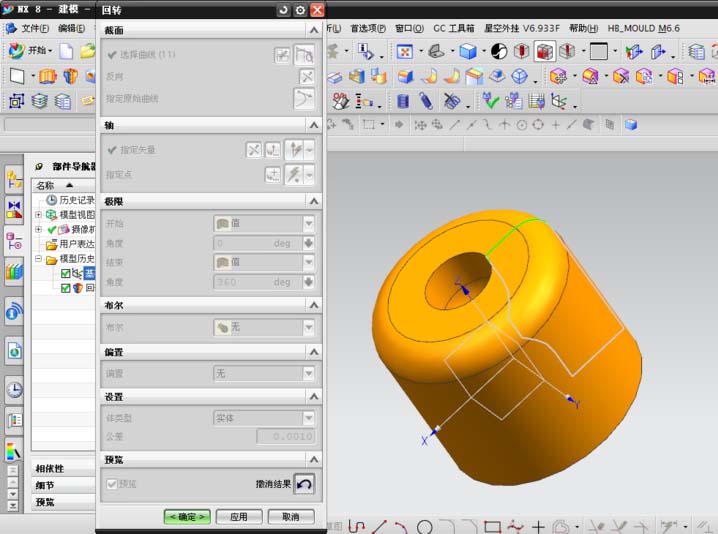

7、“截面”自动选择刚才绘制的草图，轴的矢量方向选择Z轴，设置角度：360，其他默认设置，点击：预览，完成回转操作。

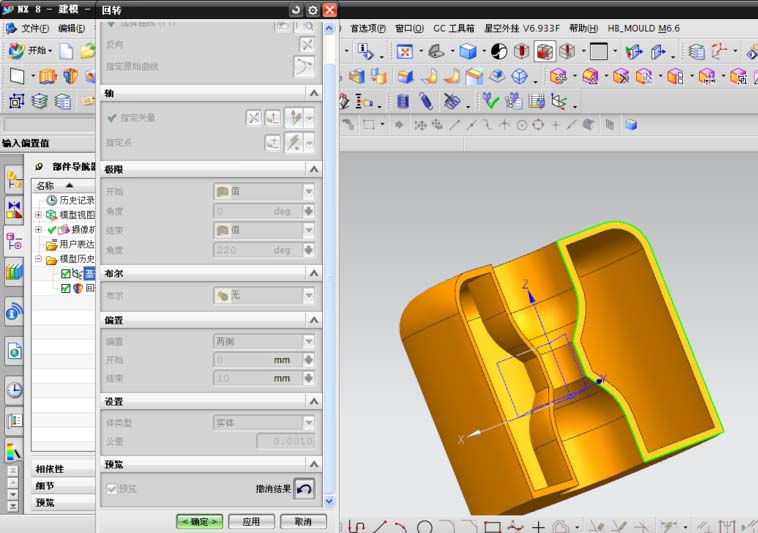

8、角度可以更改为自己想要的角度，180,220都可以，偏置是说对草绘的图行往两端延伸，放大图行，也可设置，
以上就是UGNX8.0回转命令的使用方法，很简单，请继续关注脚本之家。
