UG10.0中的拔模体命令可以简单地理解为以一个平面，然后对其进行对称拔模，本节经验讲解：关于拔模体的使用技巧。

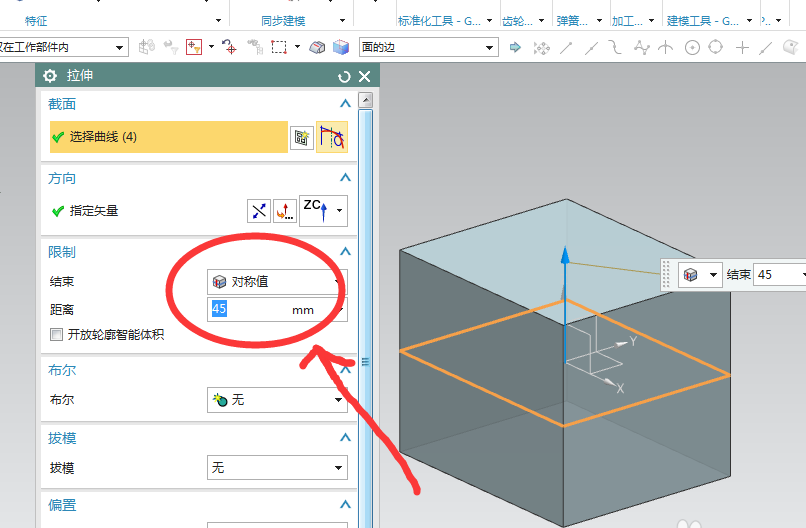

1、在建模命令下，使用拉伸命令创建一个对称的实体，其绘图结果如下图；

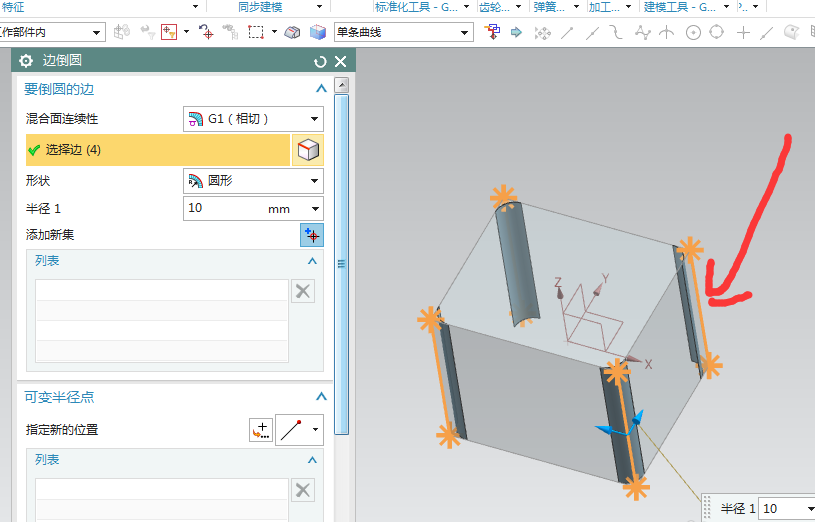

2、使用边倒圆角命令，为刚绘制的四方体的四条边线增加倒圆角特征；（其目的是为了使体的面存在相切，以便等下快速地选择）

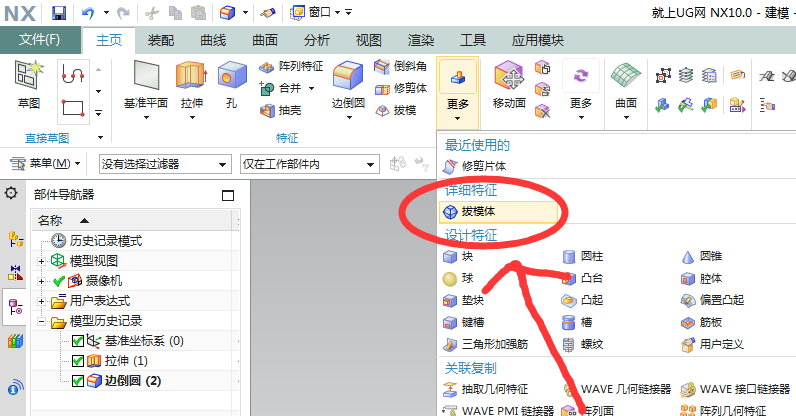

3、拔模体命令在：主页菜单－详细特征－拔模体；

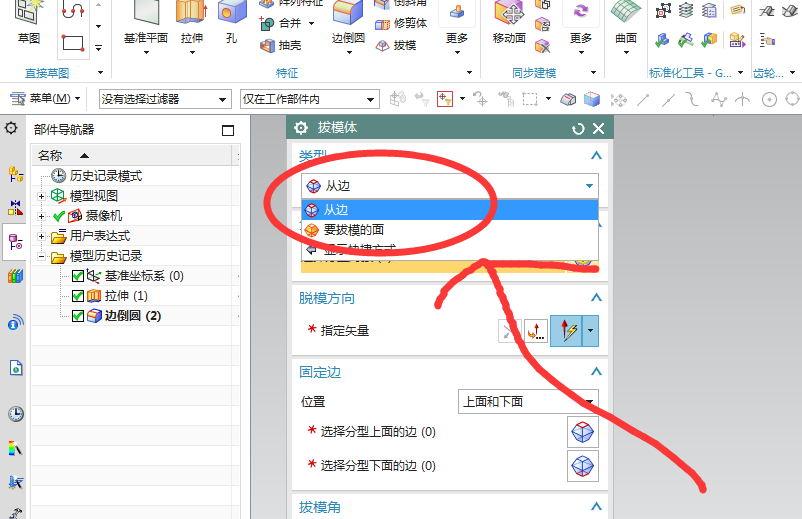

4、执行拔模体命令后，其弹出的操作对话框如下图；

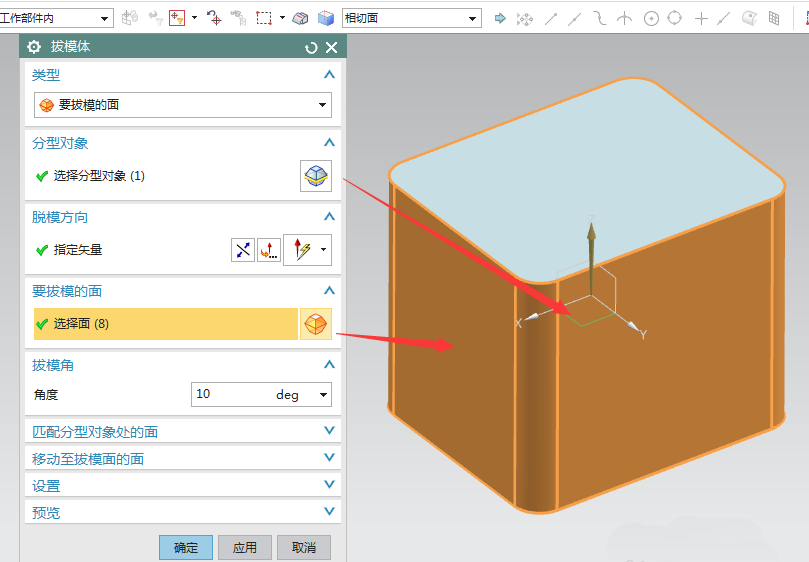

5、在分型对象上选择中心面；在方向上选择Z轴；要拔模的模选择体的表面，然后点确定；

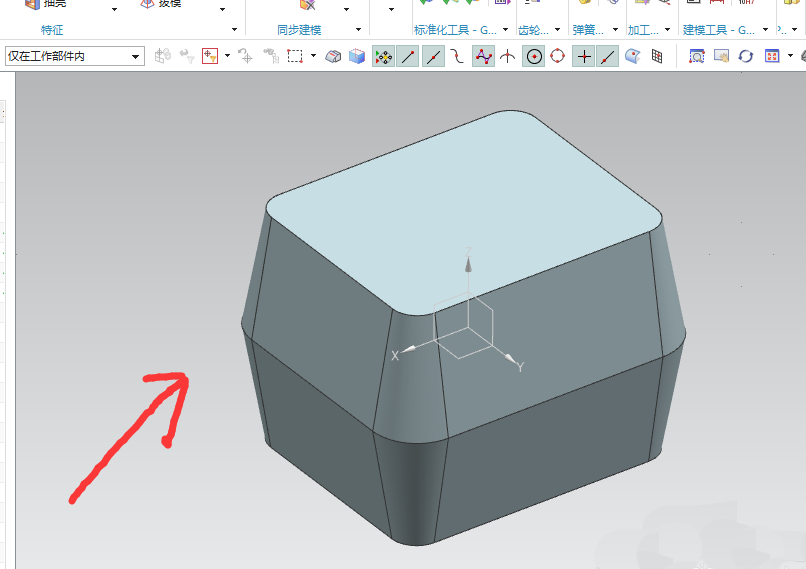

6、执行过拔模体命令的实体，其结果如下图；
7、设计心德：一般的设计中，我们都是使用拔模来为零件增加角度，很少使用拔模体，不过当遇到可以使用拔模体的零件时，使用其可以快速地为所创建的面增加拔模。
