BarTender 10.1中很有特色的一项功能就数RFID了。那RFID天线是什么呢？它又是怎么用的呢？RFID功能所需版本要专业版、自动化版或企业自动化版，并且需要Drivers by Seagull™驱动程序。下面，小编给大家分享BarTender中的RFID天线的具体信息。

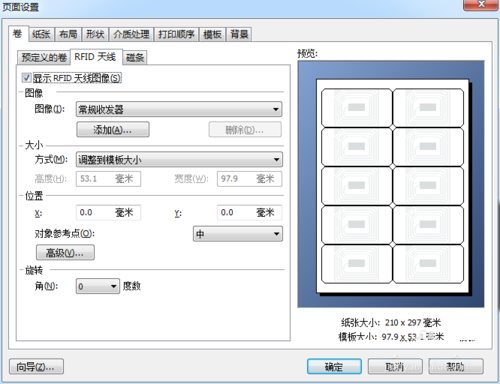

在BarTender 10.1工具栏中，点击页面设置快捷按钮，弹出“页面设置”对话框，在“卷”选项卡的“RFID天线”一栏，你可以设置显示RFID天线图像，这样您的模板上就会显示一个代表项目的 RFID 天线的图标。

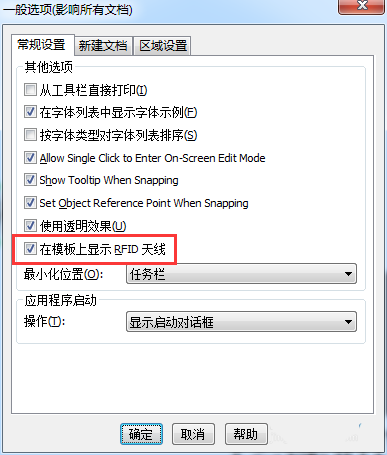

注意：要显示RFID天线图像，您必须同时启用“工具>常规选项>常规设置”选项卡上的“在模板上显示 RFID 天线”选项。
下面是“RFID天线”选项卡上各选项的功能：
1、图像
•图像： 指定包含天线图像的文件。 您可以在“文件夹和文件位置设置”对话框中指定此列表将使用的文件夹。
•添加： 使用该选项可以导航到天线图像文件，并将其添加到“图像”列表中。
•删除： 从“图像”列表中删除当前所选的天线图像文件。
2、大小
•大小调整方式： 调整天线图像的大小。
◦原始大小： BarTender 将使用图片的原始大小。
◦调整到模板大小： 图片将根据需要缩放，以确保其完全位于模板边界内。 此时将保持原始的宽高比。
◦页面高度： 图片将根据需要缩放，以确保其高度适合模板高度。 BarTender 将保持图片的宽高比。
◦页面宽度： 图片将根据需要缩放，以确保其宽度适合模板宽度。 BarTender 将保持图片的宽高比。
◦自定义： 图片的尺寸将在“高度”和“宽度”框内进行设置。
•高度： 定义天线图像的高度。
•宽度： 定义天线图像的宽度。
3、位置
•X：指定天线图像的参考点与模板参考点之间的距离（左或右）。
•Y：指定天线图像的参考点与模板参考点之间的距离（较高或较低）。
•对象参考点： 选择天线图像的参考点。
•高级： 打开“高级位置设置”对话框，从中可以选择模板参考点。
4、旋转
角： 指定天线图像应围绕旋转点旋转的度数。
