因为在百度知道里面看见有人问门把手的创建过程，这里就做了这篇经验，因为尺寸不全，主要是个形状和过程，通过多草图截面，利用UG NX软件的通过曲线组及扫掠命令等来创建门把手的技巧。

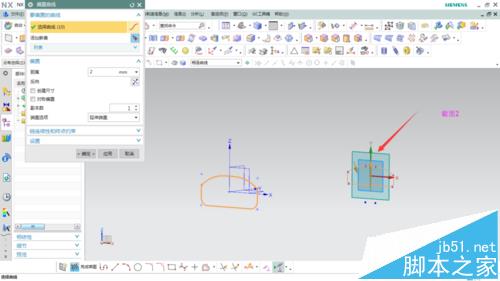

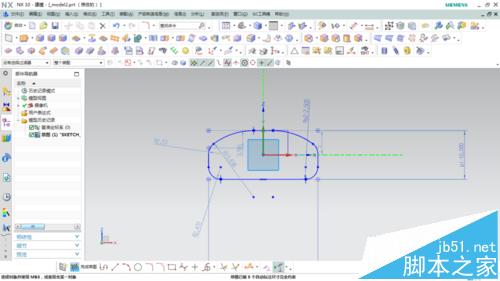

1、首先在基准平面绘制门把手中心截面，再通过偏移基准面来创建把手端面的两个草图截面。

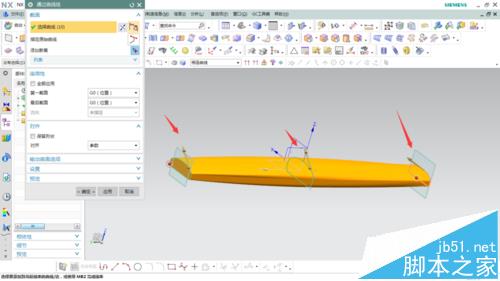

2、选择曲面中的通过曲线组来创建手柄部分，如图所示。

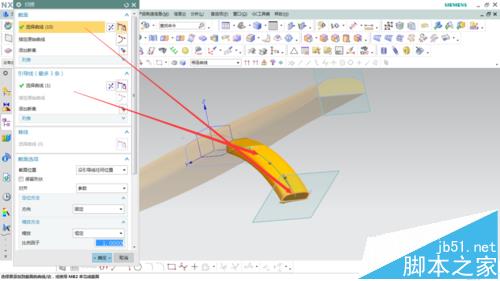

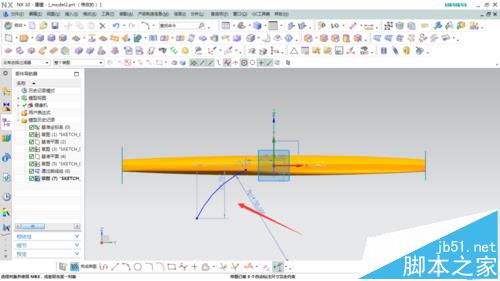

3、选择垂直基准面创建手柄连接处的引导弧线，在弧线端点处绘制截面线。选择扫掠命令对该截面沿导线扫掠。

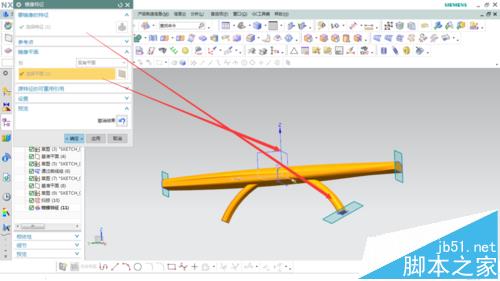

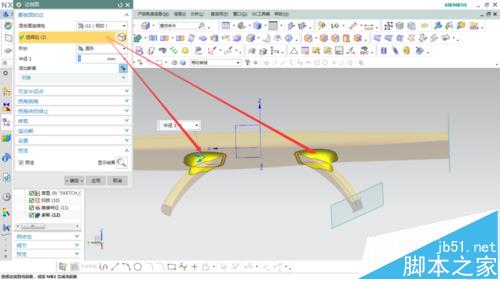

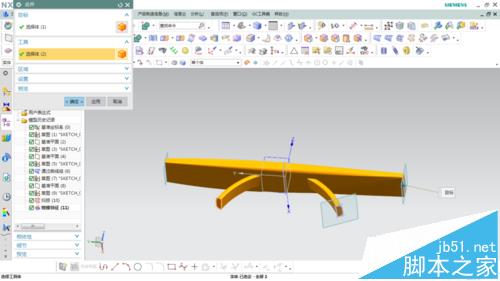

4、通过镜像特征，将前面扫掠的实体镜像到另一边。接着进行求和。再选择交接处进行倒圆角处理。

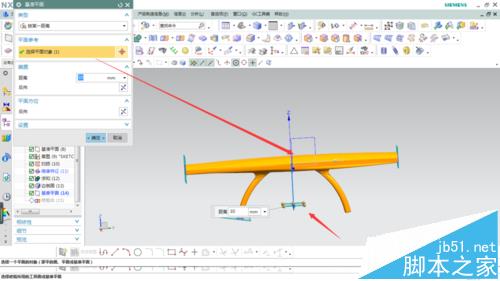

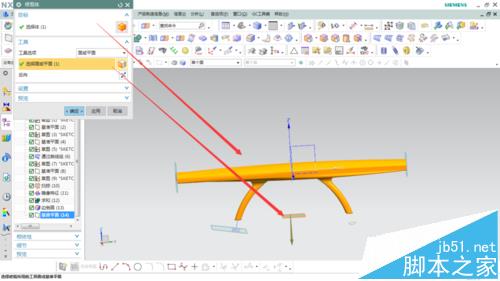

5、选择新建基准平面，将基准平面向下偏移30毫米，选择修剪体命令将底面修剪平整。

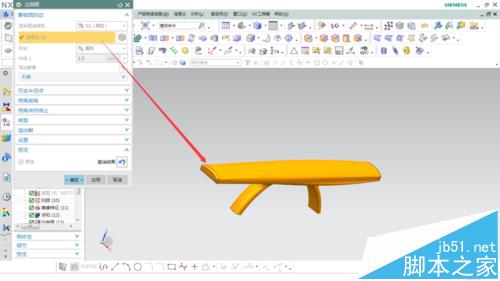

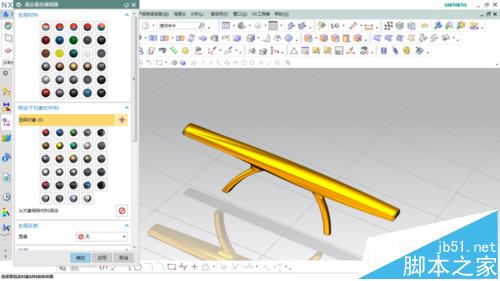

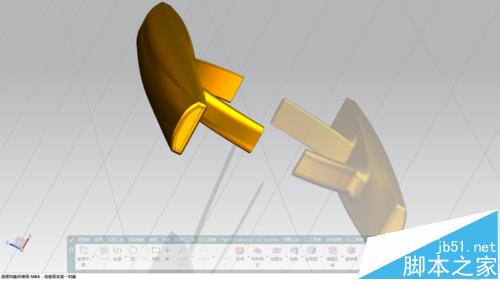

6、选择边倒圆命令对端面进行倒圆角。最后进行真实材料着色，效果如图。
注意事项：
主要注意的是基准平面的选取和偏移。
