该经验为大家分享一篇UG10.0怎么绘制夹子的教程。

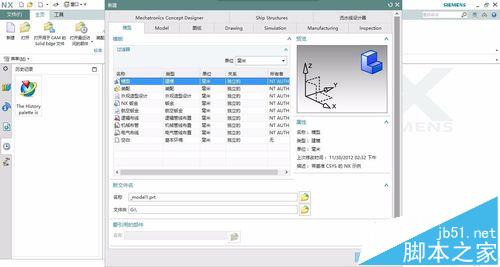

1、首先，双击或者右键打开UG10.0软件，这里10.0版本为例，其他版本的都可以使用该教程，然后，新建一个模型文件，默认名称和路径即可。

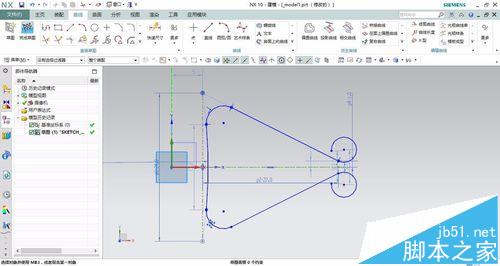

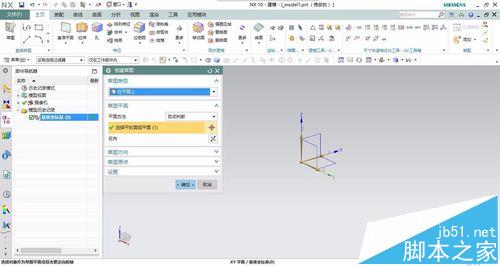

2、点击草图，绘制草图，以XY平面为基准平面，绘制如下图所示的图形，完成后就可以退出草图。

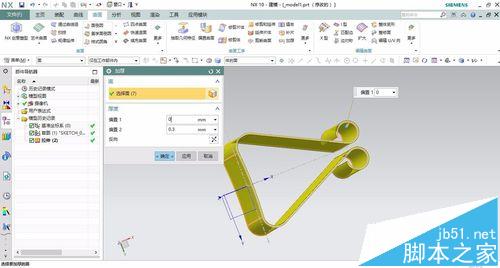

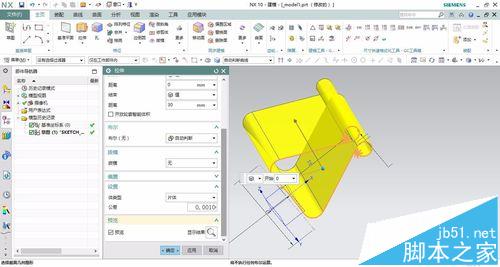

3、点击拉伸命令，将上述的草图进行拉伸，拉伸类型为片体，拉伸高度为30，完成后点击确定。然后进行加厚处理，加厚为0.3即可。

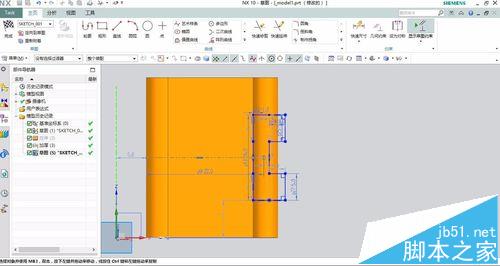

4、然后，再次绘制草图，以XZ平面为草图平面，绘制如下图所示的图形，完成后退出草图了。

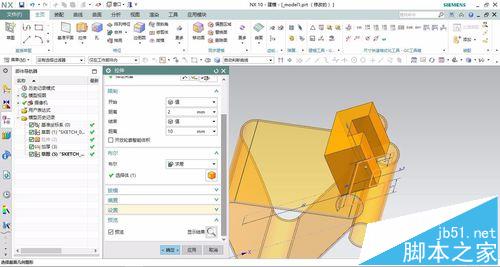

5、拉伸，拉伸类型为实体，布尔求差，进行两次拉伸，切除多余的部分。

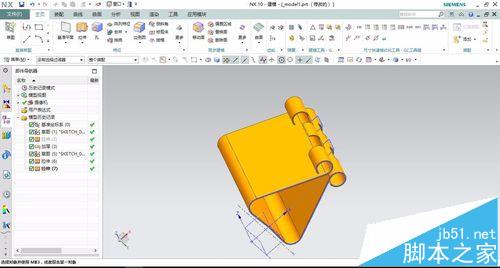

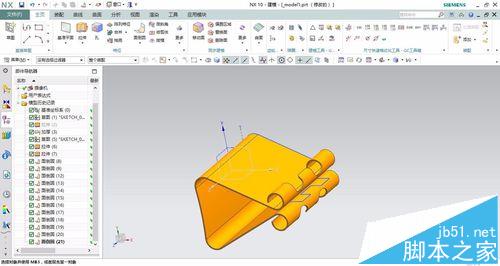

6、进行面倒圆，面倒圆注意法向和半径的大小，面倒圆跟着自己的感觉来走即可。

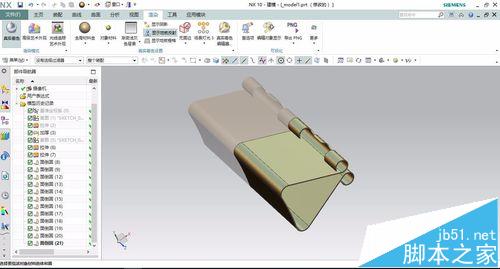

7、我们改变其颜色和隐藏草图等曲线（ctrl+b过滤器可选择）。真实着色即可。

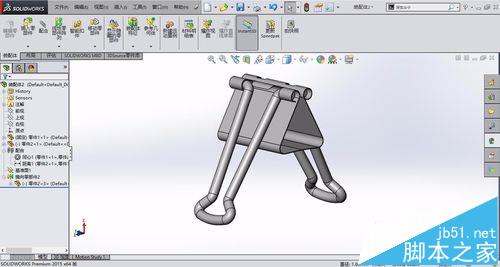

8、这是是solidworks所绘制的。具体可看我的下一篇经验。
