主要是介绍在进行外形精加工时使用平面轮廓铣的方法和技巧，在UG NX中的平面轮廓铣相当于MasterCAM中的外形铣，使用范围很广。

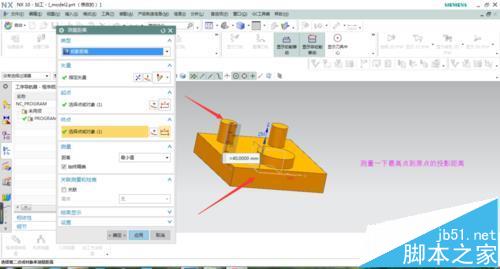

1、首先打开模型，进入加工模块，因为不知道顶平面的坐标位置，点击分析/测量距离，选择投影距离，测量一下顶平面与原坐标的纵向距离，方便我们设定工件坐标系。

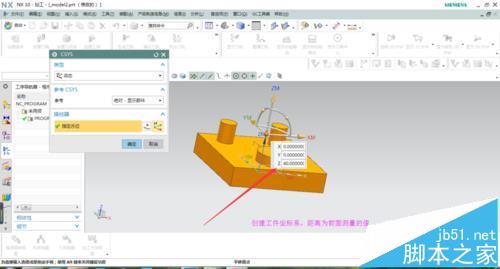

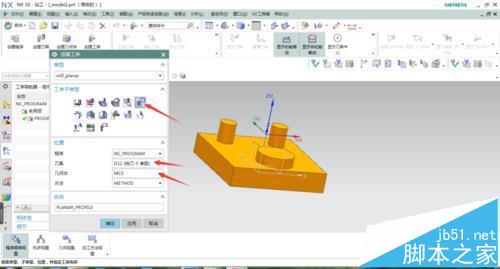

2、创建工件坐标系，原坐标向上移动距离为刚刚测量的值。再创建一把直径12的刀。进入加工操作，选择平面轮廓铣加工。

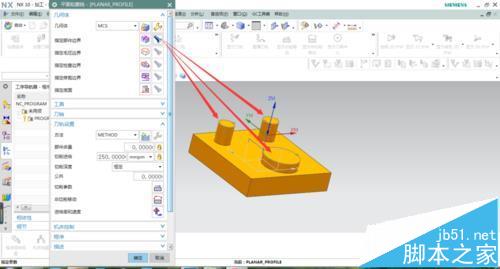

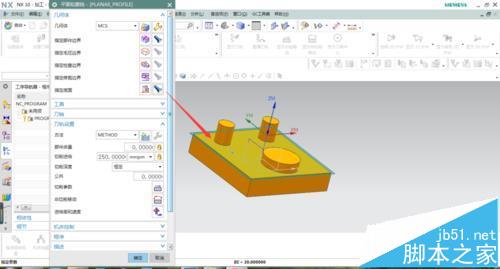

3、选择部件边界，分别为三个圆柱台平面，选择底平面为台阶面，如图所示。

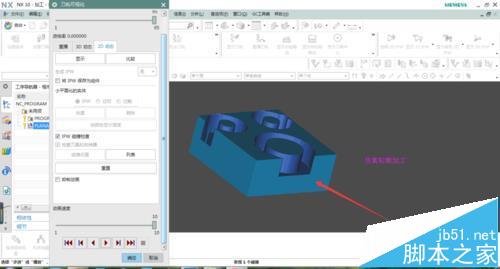

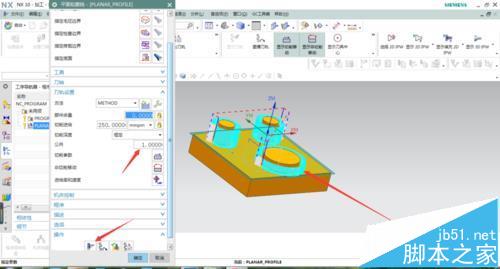

4、设置每刀切削深度，生成刀路。设定好毛坯可进行仿真模拟，加工效果如图所示。
注意事项：
注意如果要进行仿真模拟，一定要在工件几何体中设置毛坯。
