前面一篇经验讲了在加工中如何对拐角进行清理，这篇经验主要讲的是使用清理拐角的加工方法来进行挖槽加工的技巧。

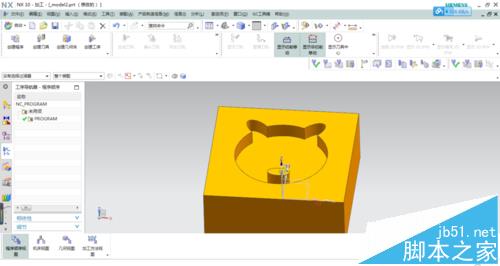

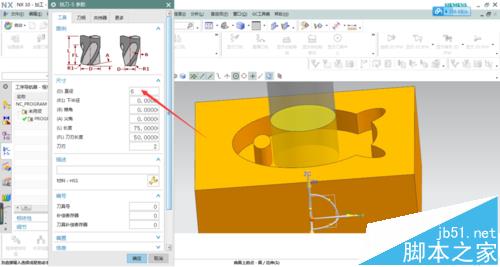

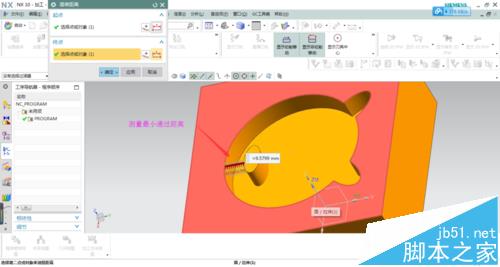

1、打开模型文件，进入加工模块。对模型进行分析测量，检查最小拐角半径和最小通过距离。根据此分析创建需要的刀具。

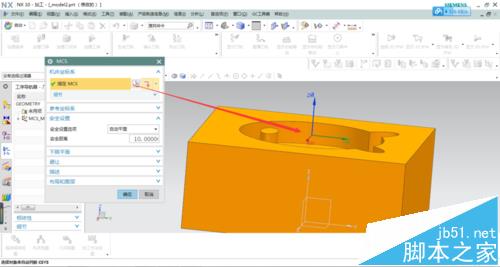

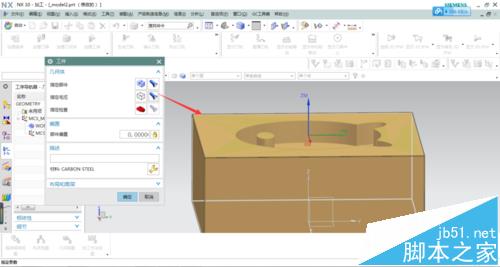

2、建立工件坐标系，选择为平面中心位置。创建部件毛坯几何体。操作如图

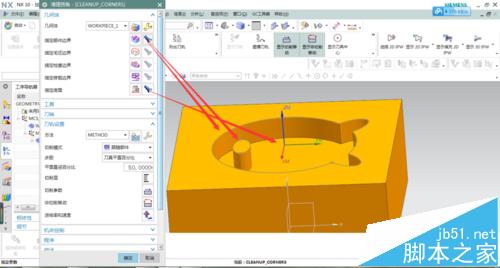

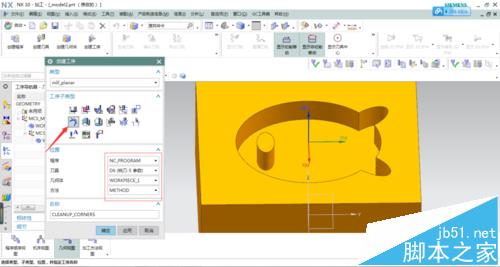

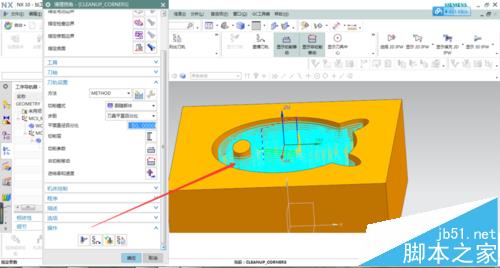

3、选择加工工序，点击平面铣中的清理拐角铣削。选取部件边界，分别选中槽边界和中间圆柱岛屿，材料侧分别为外部和内部。选取底面为槽底。

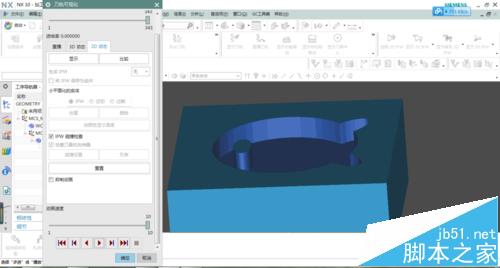

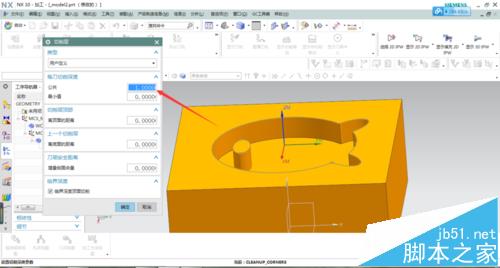

4、在切削层参数中设置每刀加工深度，点击生成刀路。最后进行仿真切削加工，效果如图所示。
注意事项：

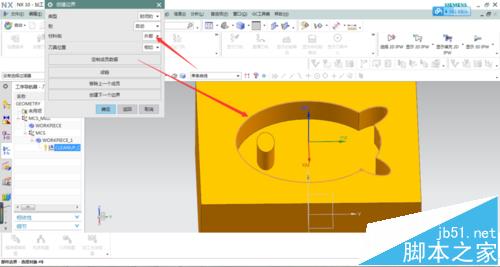

注意选取部件边界时，选择完一个封闭线，要点击创建下一个边界。不能一次选择不连续的线。
