前面介绍了一篇经验是在UG NX中如何创建烟灰缸的模型，这里再介绍一下如何在软件中进行铣削加工过程的创建。只有创建好加工方法及参数生成程序，我们才能在CNC机床上去加工出产品。

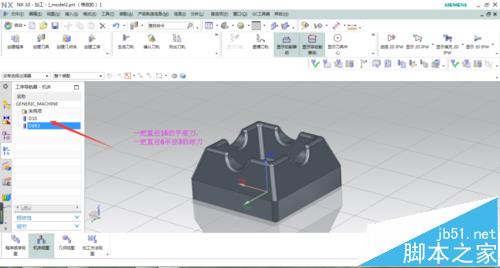

1、打开模型进入加工模块，首先创建两把刀具，一把是直径10的平底铣刀作粗加工，另外一把R3的球刀作精加工。

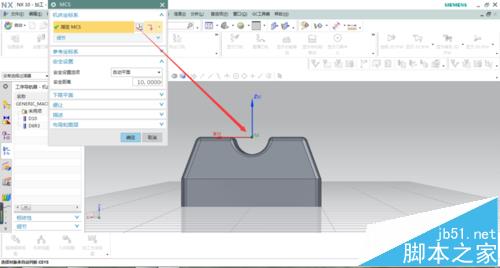

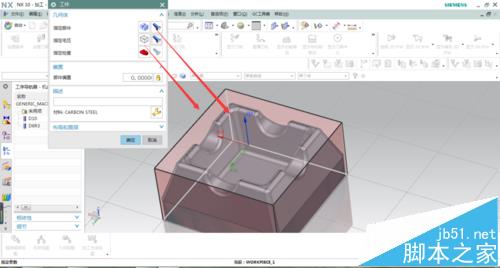

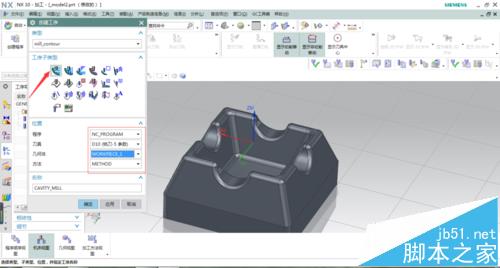

2、接着创建工件坐标系、部件几何体和毛坯几何体。插入操作，选择型腔铣，各参数如图所示

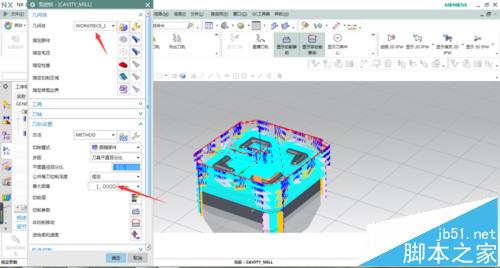

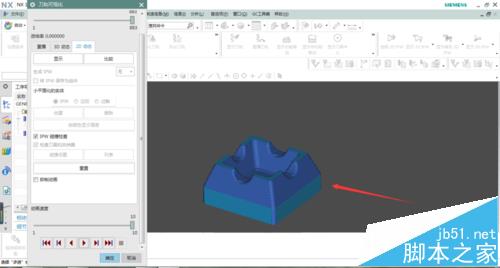

3、更改每刀加工深度，将切削方式改为深度优先，侧壁预留0.2的余量，生成刀路及仿真效果如图所示

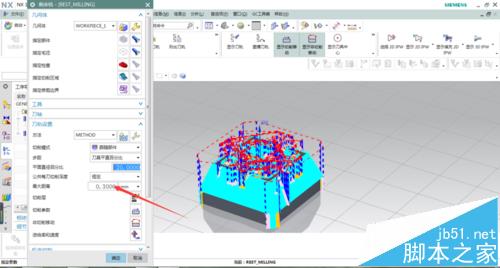

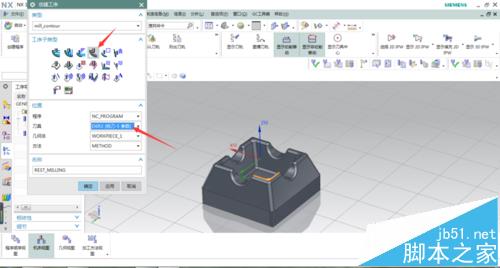

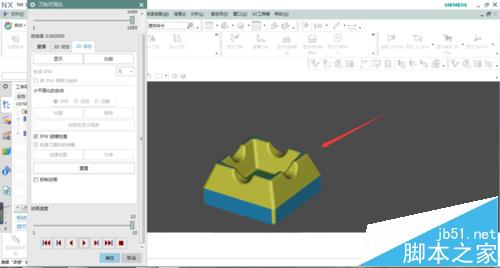

4、点击确定完成后，接着选择剩余铣，各参数如图所示，指定每刀加工深度的移动步距，生成刀路，仿真加工效果如图。
注意事项：
注意球刀精加工时，前面的平底刀加工底面不要留余量。
