用UG画 键槽 腔体 孔加强筋

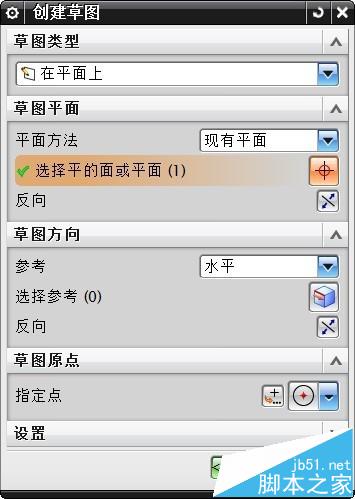

1、创建草图

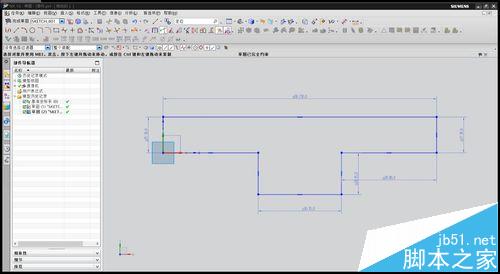

2、选择拉伸之后绘制拉伸的平面

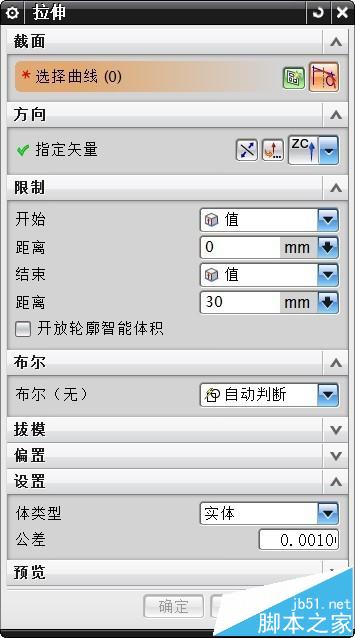

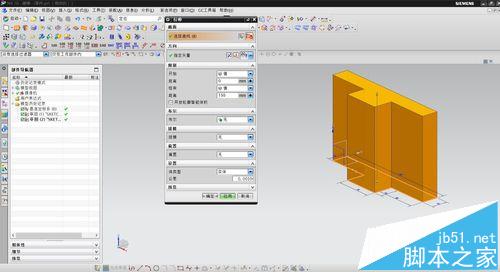

3、进行拉伸
4、创建沉孔特征，在特征面板选择孔，类型选择常规孔，绘画出四个孔的中心位置

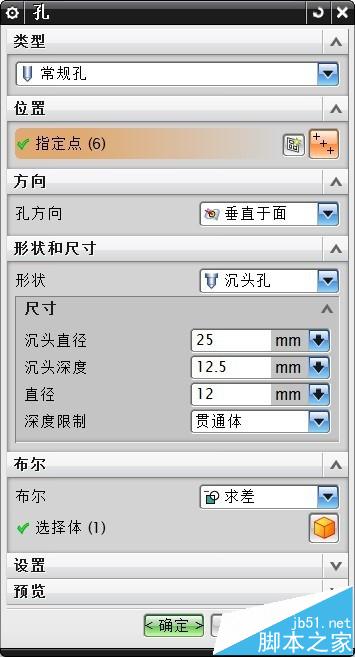

5、之后完成草图，设置孔参数

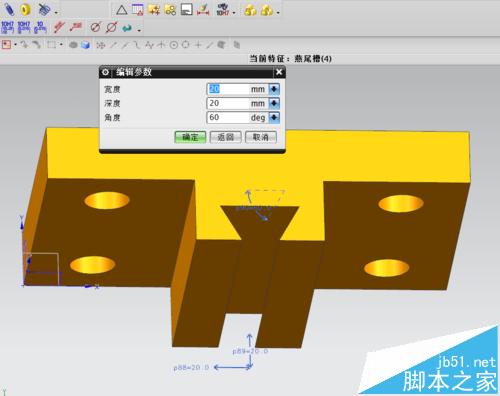

6、创建燕尾槽插入 –设计特征—键槽，选择燕尾槽，点击贯通。之后选择实体面实体面的长边，选择贯通的起止两个面，之后确定了键槽的位置，定位选择垂直，之后选择一开始选择的实体面的边，距离为35mm，完成创建槽

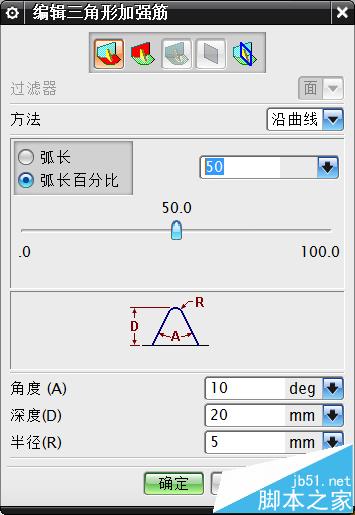

7、创建三角形加强筋，打开三角形加强筋的面板，分别在上面选择第一组，第二组。之后更改修改选项，同样的方法在另一侧创建三角形加强筋

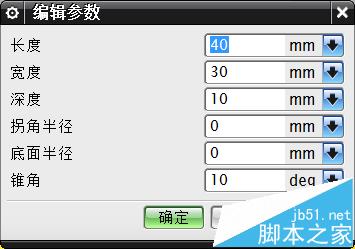

8、创建矩形腔体，插入---设计特征—腔体，之后选择矩形腔体。选择面，以侧面为水平参考，按如下参数设置 定位 19mm 75mm 之后完成
