在不使用matlab的情况下，可以选择用python来实现自动控制理论有关系统打时域分析和频率域分析等，安装的package是python-control，在windows的控制台(cmd)或者linux终端下输入pip install control 即可，注意，如果同时安装了2.7 和 3.x(3.4或者3.5或者3.6 版本，使用pip 命令打时候需要指定版本号，如pip2 install control 或者pip3.4 install control ,当然，常用打科学计算用的package也要安装，numpy,scipy,sympy,matplotlib,pandas 等。
下面是自己练习时写的代码，写在此作记录和分享用，因为函数语法和matlab相差无几，这里就没有写太多的注释了，有需要打话可以去python-control打官网查看相关文档。
#!/usr/bin/env python2
# -*- coding: utf-8 -*-
"""
Created on Wed Nov 16 17:48:02 2016
@author: kindy
"""
from control import *
from scipy import signal as sgl
from matplotlib import pyplot as plt
import numpy as np
T=np.mgrid[0:8:0.02]
U1=T
U2=T**2
sys1 = tf([1],[0.5,1]) #
sys2 = tf([2],[1,2,4]) #

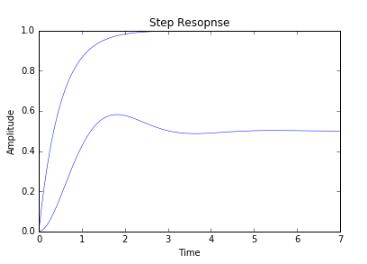

# Step Response
def step_resp():
sout1,stime1 = step(sys1)
sout2,stime2 = step(sys2)
plt.plot(stime1,sout1,'b',linewidth=0.5)
plt.plot(stime2,sout2,'b',linewidth=0.5)
plt.xlabel("Time")
plt.ylabel("Amplitude")
plt.title("Step Resopnse",fontsize=12)
#plt.legend()
plt.show()

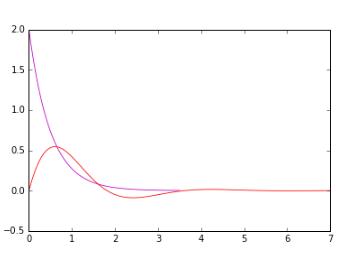

# Impulse Response
def impulse_resp():
iout1,itime1 = impulse(sys1)
iout2,itime2 = impulse(sys2)
plt.plot(itime1,iout1,'m',linewidth=0.8)
plt.plot(itime2,iout2,'r',linewidth=0.8)
plt.show()
#impulse_resp()
# 任意输入信号的输出，lsim
def lsim_plot():
yout1,Time1, xout1 = lsim(sys1, U1, T)
yout2,Time2, xout2 = lsim(sys2, U1, T)
plt.plot(Time1, yout1, 'b', linewidth=0.7)
plt.plot(Time2, yout2, 'b', linewidth=0.7)
plt.show()
#lsim_plot()

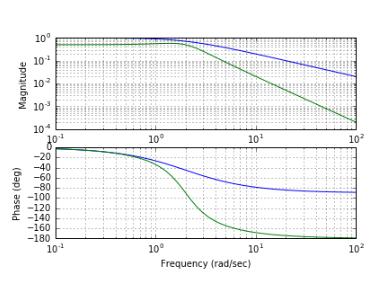

# 波特图
def bode_plot():
bode(sys1)
bode(sys2)
#bode_plot()

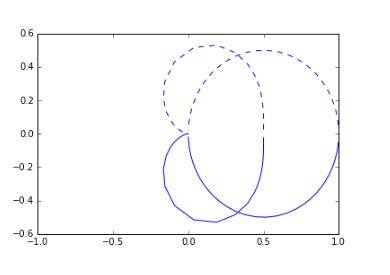

# Nyquist图
def nyquist_plot():
nyquist(sys1)
nyquist(sys2)
#nyquist_plot()
# 根轨迹
def root_locus():
rlocus(sys1)
rlocus(sys2)
root_locus()
下面是运行打一些结果图：
