iPhone4已经陆陆续续送达顾客的手中,ifixit也拿到了一台。与一般人不同的是,他们拿到iPhone 4的第一件事就是将它拆解,第一时间让顾客看到iPhone 4的零部件,不可否认,这比光看外型过瘾多了。
1、在拆解之前，我们还是先介绍下iPhone 4的基本配置和功能。
- 玻璃和不锈钢机身，宽度和厚度分别比iPhone 3GS减少3.5mm和3mm
- 除了经典的黑色，还有白色款可选
- 采用Retina显示屏，像素密度是iPhone 3GS的两倍
- 内装iOS 4系统，支持多任务
- 具备两个摄像头，一个是500万像素的后置摄像头，另一个是VGA前置摄像头
2、iPhone 4的设计与过去的铝制和塑料材质的iPhone完全不同
- 四周的不锈钢边框不仅起到固定的作用，还有一个重要的职能：充当iPhone天线

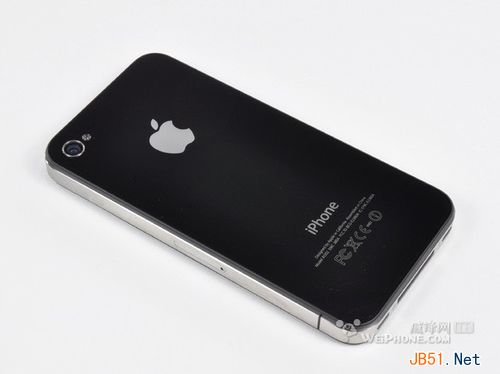

3、刚拿到iPhone可发现一件有趣的事，在iPhone 4背壳上没有标明存储空间
- 我们入手的是32GB的iPhone 4，但实际上它只有29.06GB，而且有301MB被拿来存放一些“其他”的东西，用户只剩28.77GB可自由存储。
- 至于操作系统，iPhone 4内装的是最新发布的iOS 4 build 8A293版本

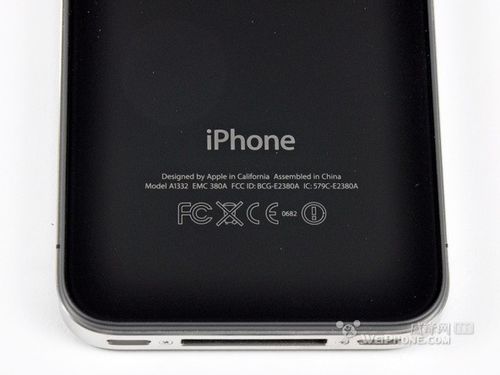

- 我们要拆的iPhone 4型号为A1332。有趣的是，这个号码比iPad 3G的A1337小。

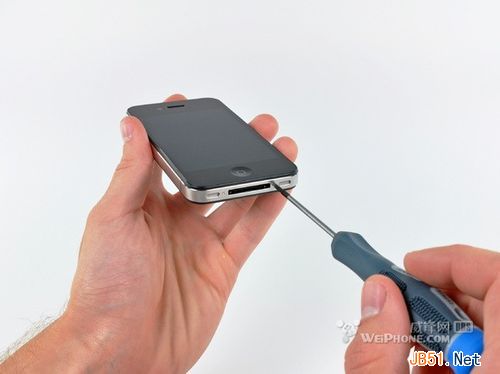

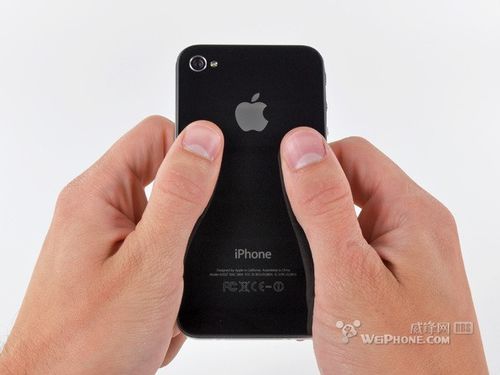

4、正如iPhone 3G和3GS，在iPhone 4底部有两枚银色的 Phillips #00 螺丝
- 但是旋开这两枚螺丝将会拆掉背部外壳，而不是前面的玻璃
- 这样的设计使装回背部外壳时很繁琐，但也意味着装回前面的玻璃比较有挑战

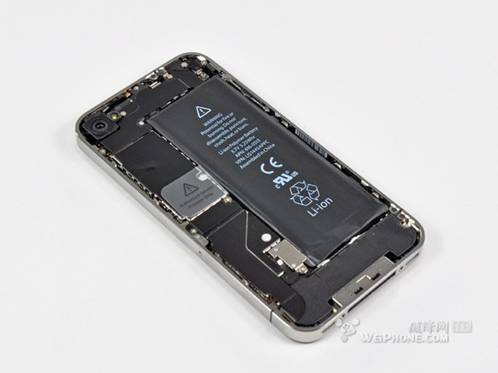

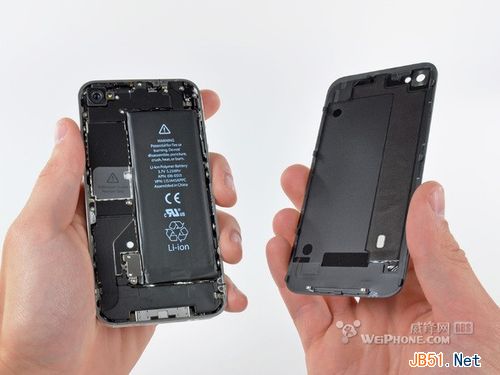

5、拆除背部外壳后，整个iPhone 4内脏尽收眼底
- 好大的电池！内部几乎被电池占据
- 很显然，在这个115.2 x 58.6 x 9.3 mm 的小盒子里能装的东西应该不多

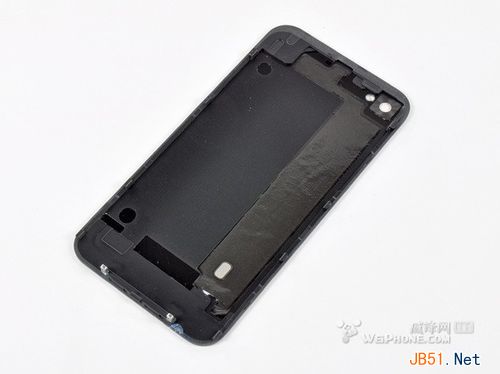

- 我们还能在拆开的后盖内侧看到天线的压力接点

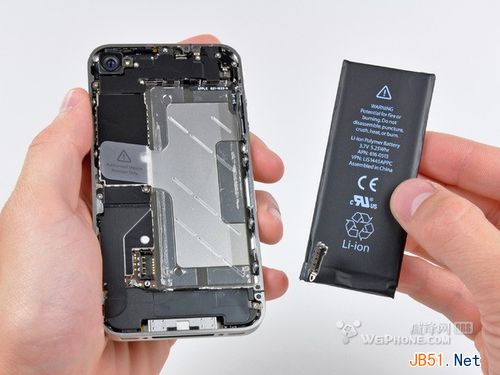

6、幸运的是，电池很容易就拆得出来

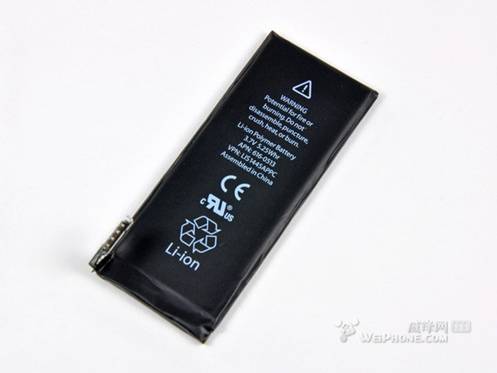

- 这是一块3.7V 1420 mAh 的锂电池，可提供7小时的3G网络通话时长以及14小时2G网络通话时长
- 但是iPhone 4的电池连接头与3G和3GS的不同。还好，电池没有被焊接到主板- 上面的一张塑料标签写着“Authorized Service Provider Only”，意思是不准用户自行更换电池，只允许苹果授权的维修中心进行拆电池工序

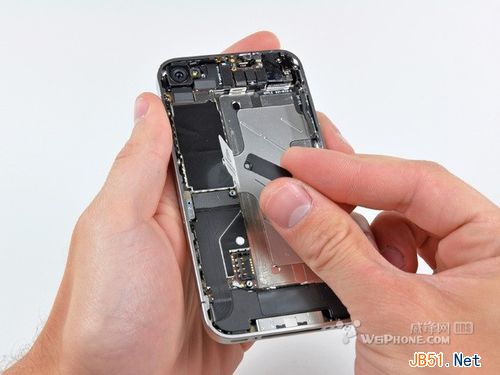

7、iPhone 4的内脏居然没有EMI屏蔽罩！

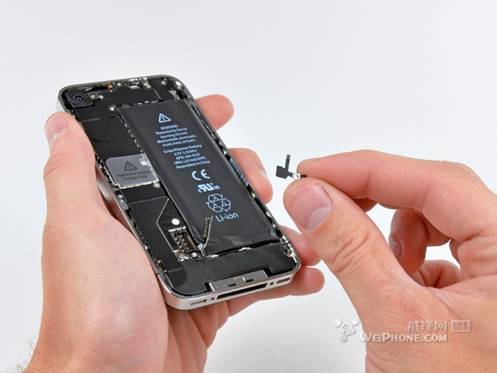

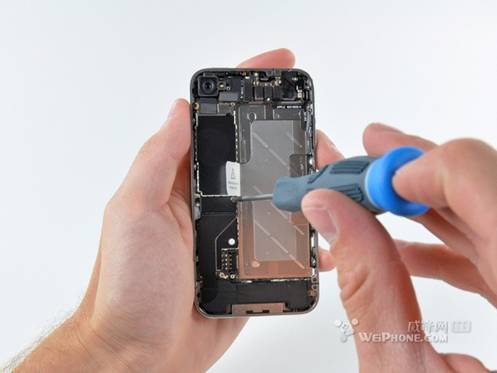

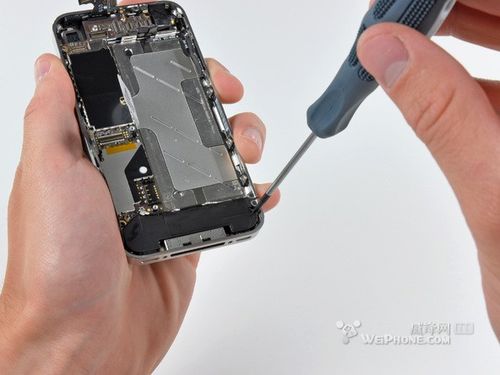

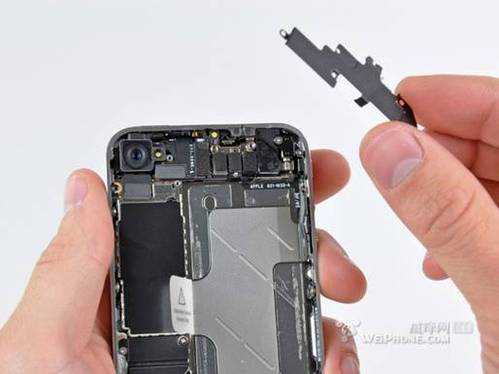

- 原来是之前我们拆除连接头时扭开了四枚螺丝钉，EMI屏蔽罩已经随着那四枚螺丝钉拆走了
8、主板被电线和EMI屏蔽罩压在下面

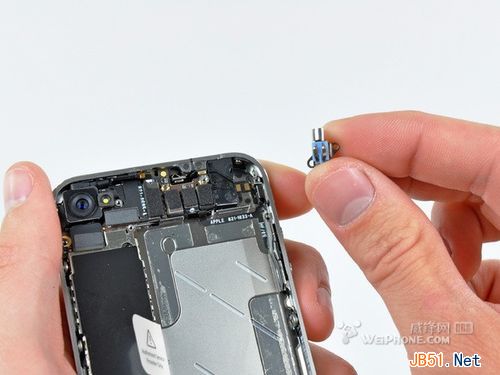

9、躲在角落的是给iPhone 4提供震动功能的震动电机

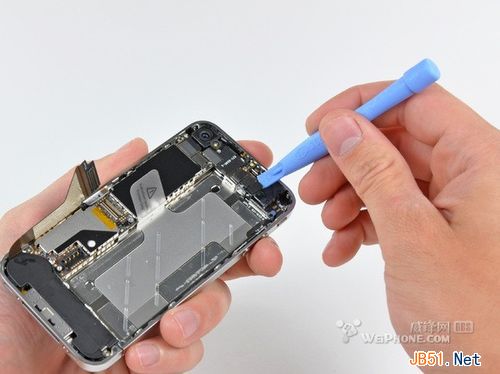

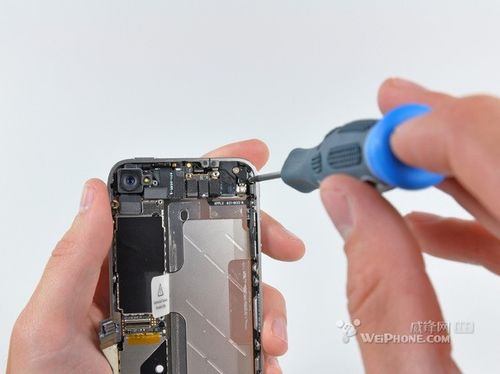

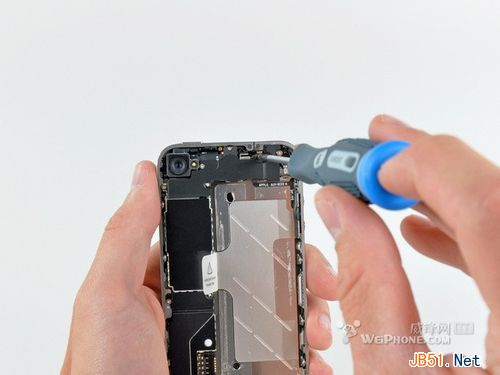

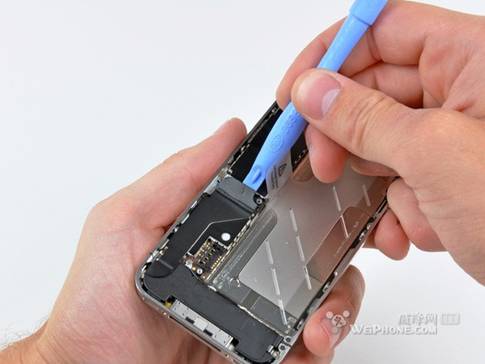

10、在主板上有很多连接头，拆掉一个
- 在iPhone 4使用的过程中，我们感觉右边比较容易发热。现在拆机了才明白，原来iPhone 4的整个主板都在手机的右边

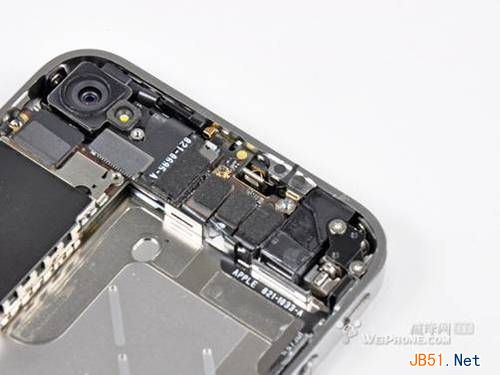

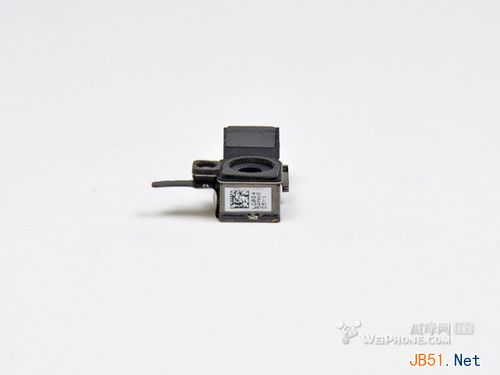

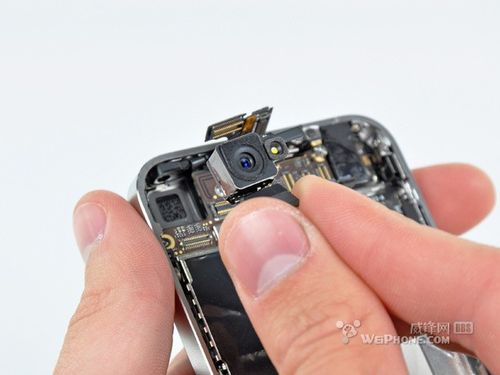

11、iPhone 4的精髓之一：500万像素的720p的带LED闪光灯的摄像头

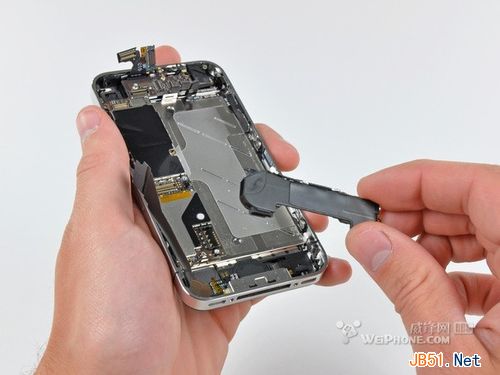

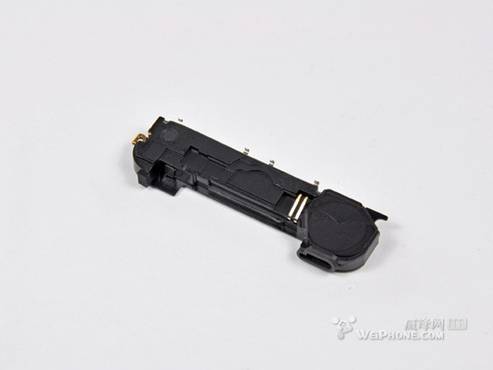

12、拆除手机底部的天线和扬声器装置
- iPhone 4的音频装置给iPhone 4提供了较好的音质，无论是用扬声器模式接听电话或外放音乐播放
- 到目前为止，拆除工序还不算麻烦

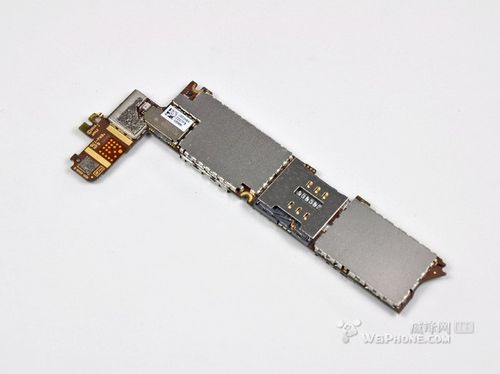

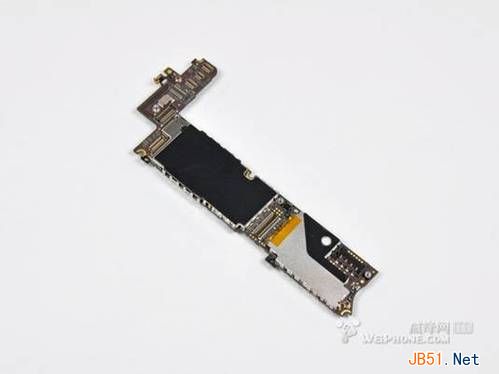

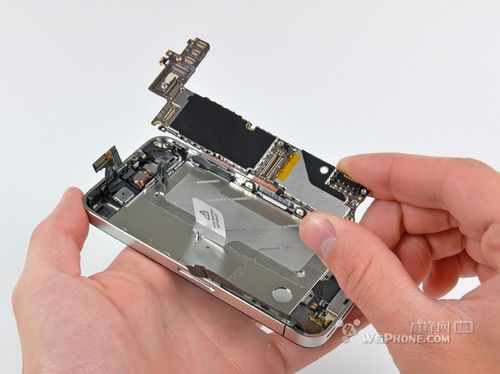

13、拆主板
- 这块形状与众不同的体形稍小的主板包含了一部手机中成本最高的部分

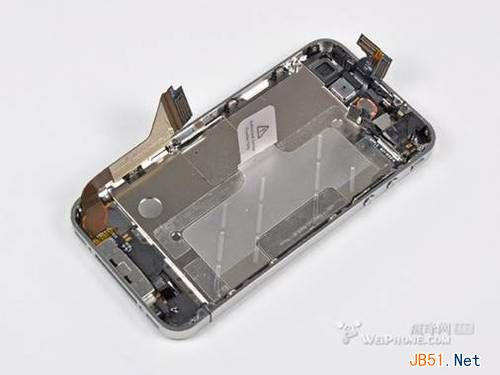

14、这可以称得上是杰作，苹果把 UMTS, GSM, GPS, Wi-Fi和蓝牙天线整合在了不锈钢框架
- 身负双重使命（既是边框也是天线）的不锈钢外边框解决了前代出现的信号不好，偶尔接收不到来电的问题
15、拆掉EMI保护罩，就可看到是什么带动iPhone 4的运行
- 首先最显眼的是A4芯片，由三星制造。苹果不再使用3GS上的Samsung S5PC100 ARM A8 600 MHz CPU，而改用1 GHz ARM Cortex A8 core

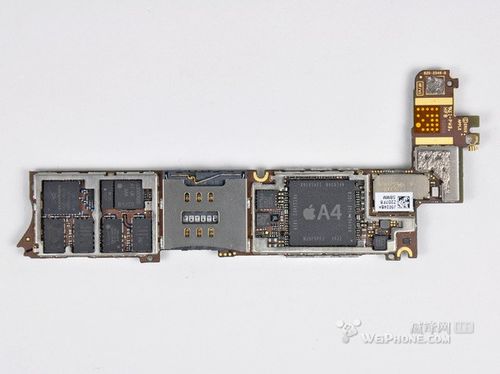

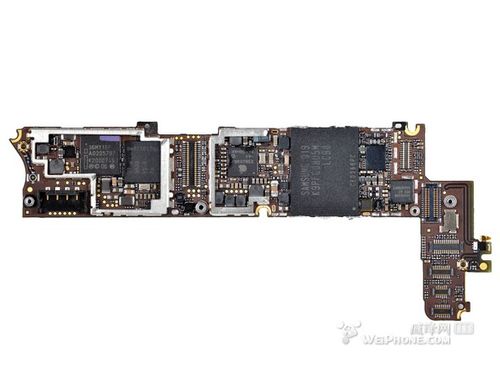

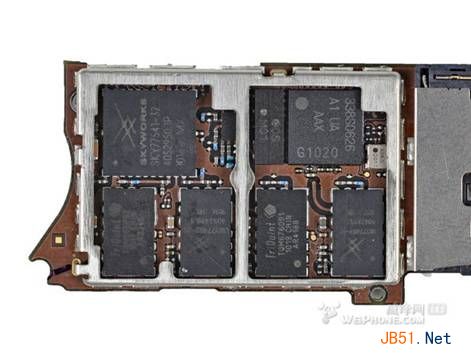

16、主板正面包含的内容有：
- Skyworks SKY77542 Tx–Rx iPAC™ FEM ，双频 GSM/GPRS: 880–915 MHz 和1710–1785 MHz 频带.
- Skyworks SKY77541 GSM/GRPS 前端模块
- STMicro STM33DH 3轴加速计
- TriQuint TQM676091
- 338S0626
- AGD1 是新的3轴陀螺仪，由ST Micro生产. 设备的包装标识L3G4200D并没有出现在目前的广告中，广告版的陀螺仪还未发布
17、主板背面：
- Samsung K9PFG08 闪存
- Cirrus Logic 338S0589 音频解码器
- AKM8975：最新的磁感应器，可改善机子的性能
- Texas Instruments 343S0499触屏控制器
- 36MY1EE Numonyx NOR 和 mobile DDR
18、Broadcom提供的Wi-Fi, Bluetooth, 和 GPS，装置在EMI保护罩的下面

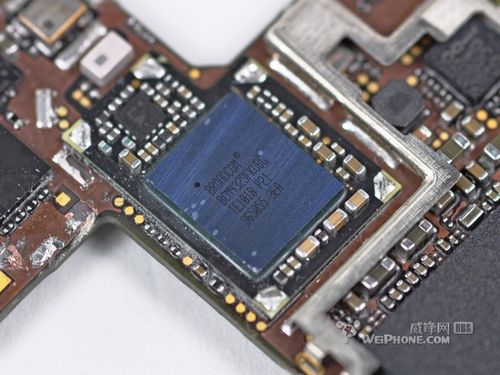

- 带有Bluetooth 2.1 + EDR 和 FM 接收器的Broadcom BCM4329FKUBG 802.11n

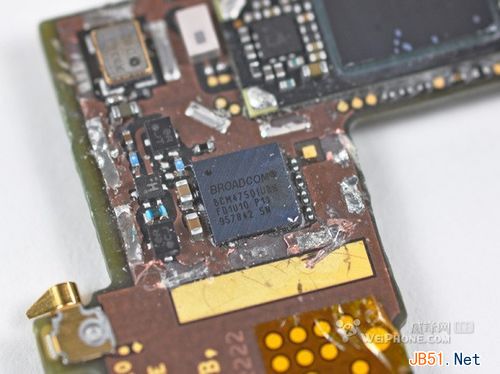

- Broadcom BCM4750IUB8 单芯片 GPS 接收器

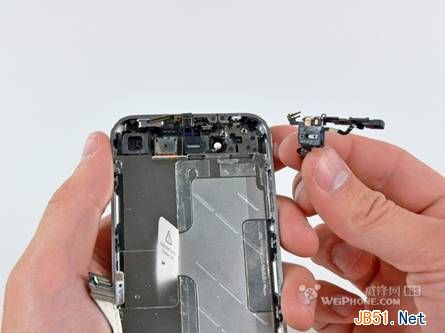

19、接下来我们发现了第二个麦克风，可消除周围噪音，改善语音质量

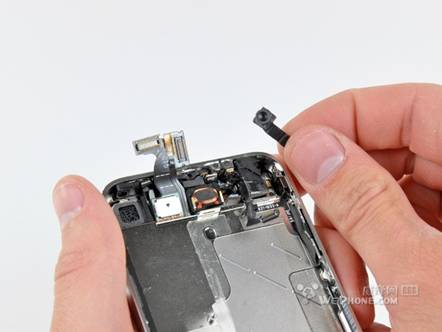

20、这是前置的VGA摄像头

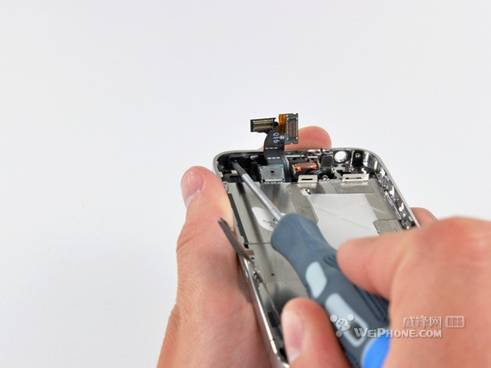

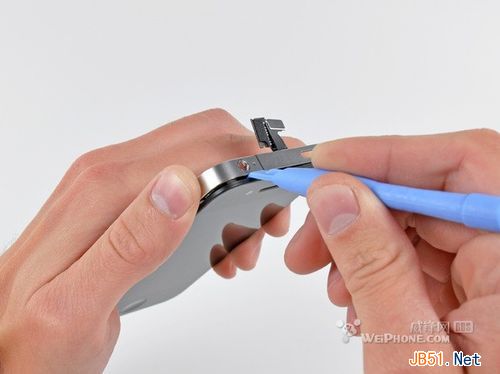

21、前盖很容易就拆开了

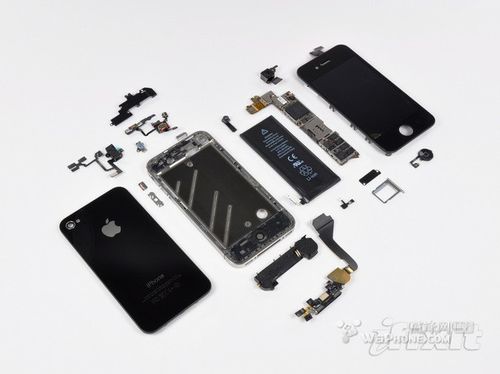

- 不锈钢机身下藏着的简直是配件工程的奇迹
22、前面的玻璃是Corning Gorilla Glass
- LCD面板是跟玻璃和数字转换器粘合在一起的的
23、电子Home按键开关是直接跟Home键本身连住的
24、30pin的底座连接头
- 主要的麦克风
25 两个麦克风一个在顶部一个在底部，分得很远。
