北京时间11月7号2018最新款12.9英寸IPadPro在官网已经能开始购买，外面方面呢苹果抛弃了一直以来的圆润造型，采用了更加纤薄四周更加有棱角的设计。相比与老款而言新款的更加纤薄更加轻盈，看起来更间高级。
此次苹果发布的2018款iPad Pro，分为11英寸和12.9英寸两个版本，采用了全新设计，取消了Home键，边框更窄的全面屏设计。那么，重新设计的iPad Pro 2018内部做工如何呢？下面我们来看看Fixit带来的新iPad Pro 2018拆机图解报告了解下！
由于新 iPad Pro 的正面取消了实体 Home 的设计显得更加简洁。iFixit 在正式拆解之前使用 X 射线对其进行了扫描，图片中出现了更多「黑暗」的区域，考虑到 X 光的呈像原理，他们猜测新 iPad Pro 中似乎配备了更多的磁铁。

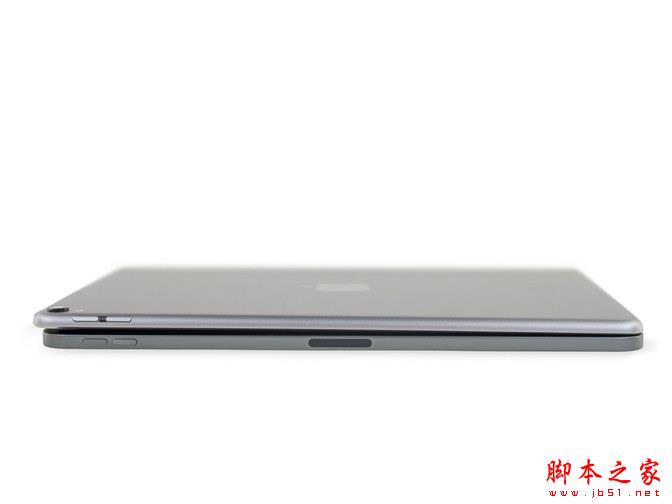

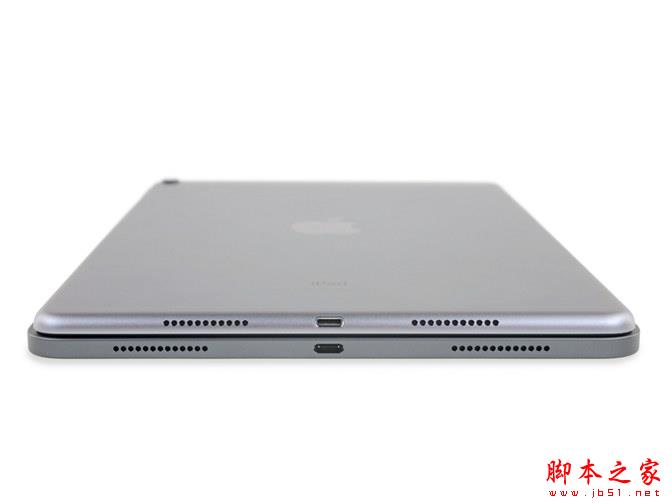

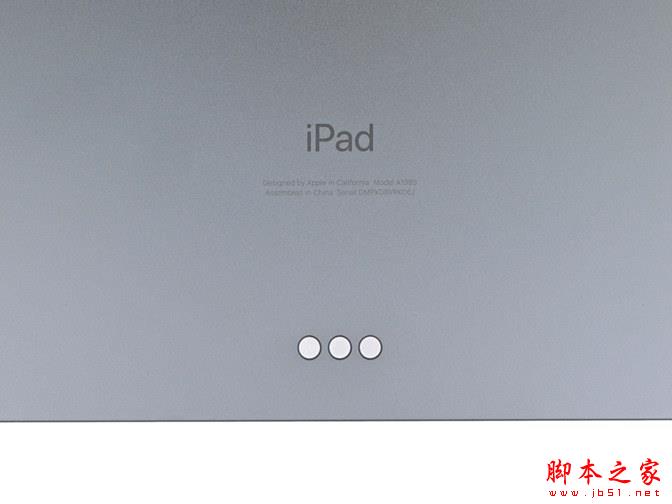

来到机身背部，他们看到新 iPad Pro 的模具型号为 A1980，并且取消了 3.5mm 耳机孔的设计，其边缘也变得更加方正，对比 10.5 英寸版本，窄了大约 0.2mm。

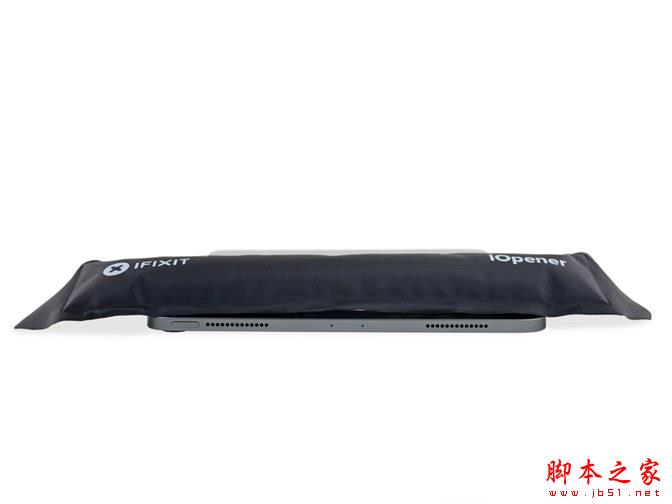

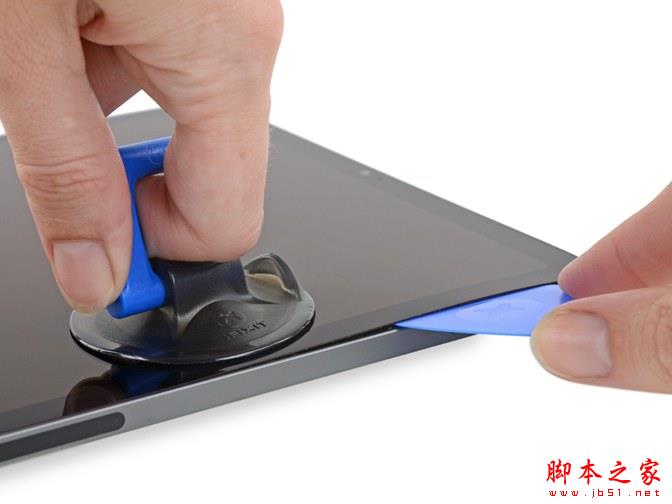

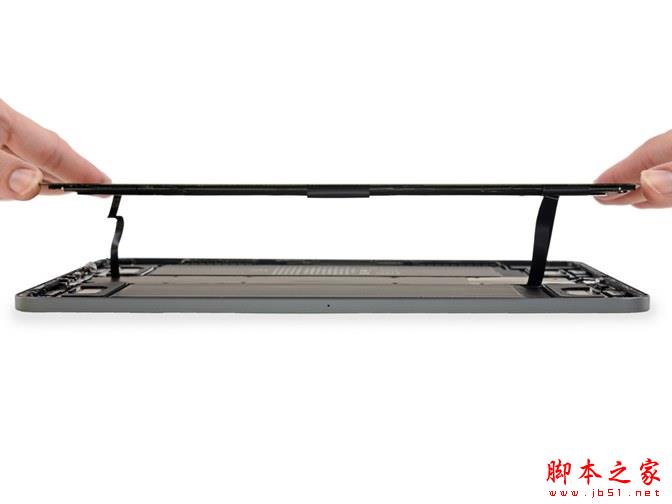

iFixit 对新 iPad Pro 的屏幕部分进行了加热之后便开始了正式拆解。根据之前拆解 iPad 的经验，他们使用拨片将屏幕与边框的连接胶水分离，但在此过程中他们发现新 iPad Pro 上用于 Apple Pencil 充电的接口周围的胶水更厚、更紧密一些，同时屏幕底部的排线位置也不是很安全，iFixit 选取了更加合适的角度后才将其安全断开。

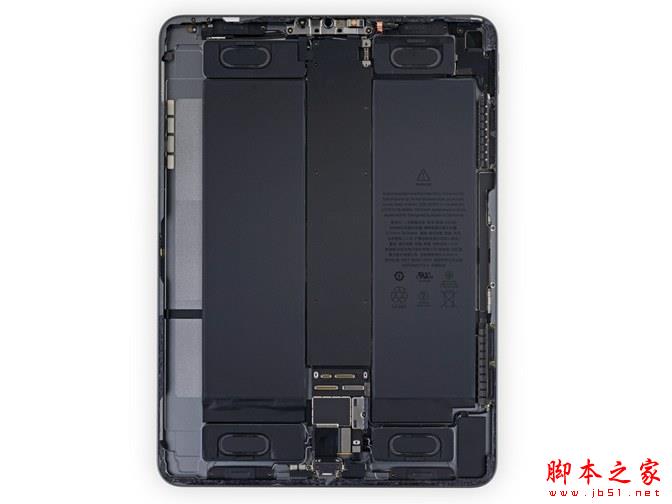

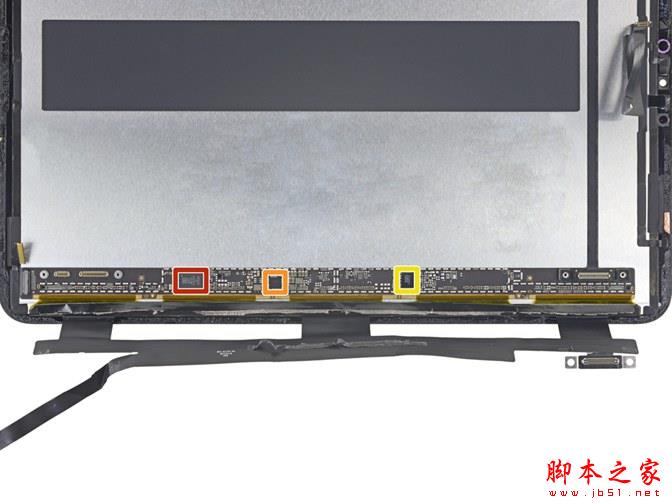

拆下了新 iPad Pro 的显示屏后，他们首先注意到的是这款设备的音频组件部分，包括了 4 个高音单元和 4 个低音单元。全新的 Liquid 视网膜显示屏，与上代 iPad Pro 相同，支持 120Hz 刷新率，显示屏周围的主要芯片包括：
谱瑞科技(Parade Technologies) DP825 时序控制器
德州仪器 TPS65158
Intersil 24883A D826AB

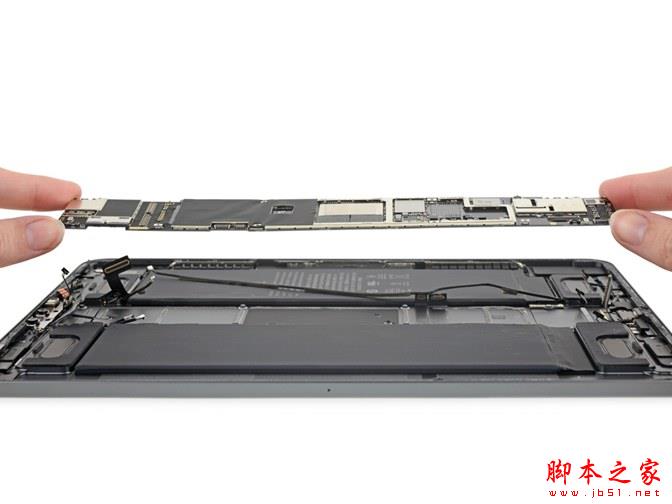

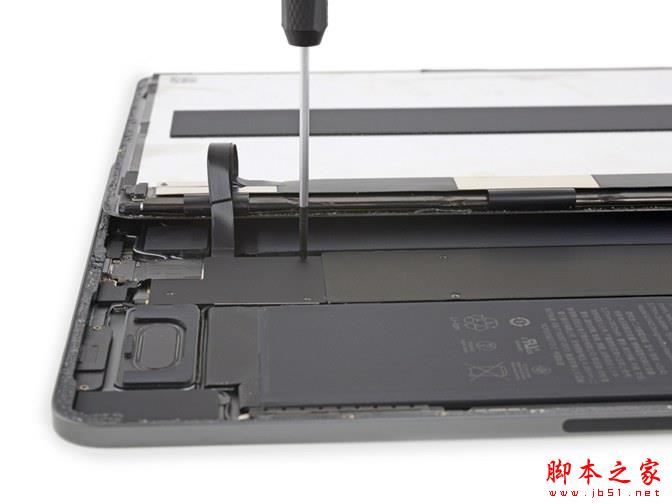

随后 iFixit 将新 iPad Pro 主板上的遮蔽盖撕下，便露出了主板的部分，其被胶水固定，而周围密集的扬声器给拆解增加了不少难度。

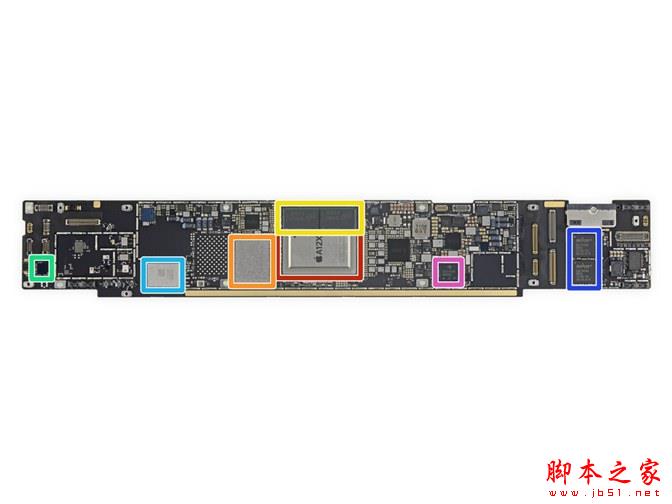

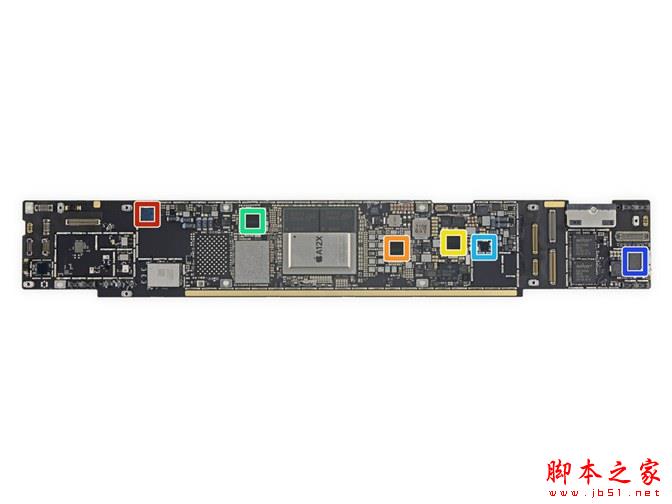

主板重要芯片包括：
苹果 APL1083 A12X 仿生芯片
东芝 TSB3247M61710TWNA1 闪存（64GB）
2 颗镁光 8MBT9 D9WHG RAM（4GB）
恩智浦 100VB27 NFC 控制器
苹果 USI 339S00551 Wi-Fi 、蓝牙模块
2 颗博通 BCM15900B0KWFBG 触控屏控制器
德州仪器 CD3215C00 电源控制器
意法半导体 STB601A0 PMIC 电源管理 IC
343S00252-A0 1834PHHE
343S00257-A0 1834PHGI
343S00248-A0 1835NHGY
343S00235 88A49H8 D TI
P13DPXT2 05A12LBE 1832GC

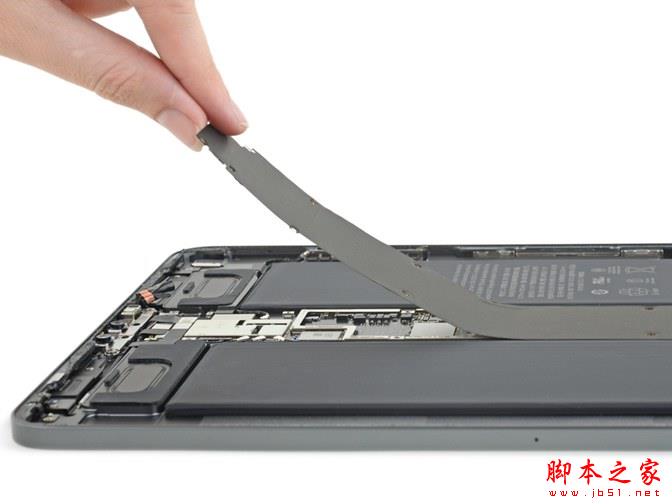

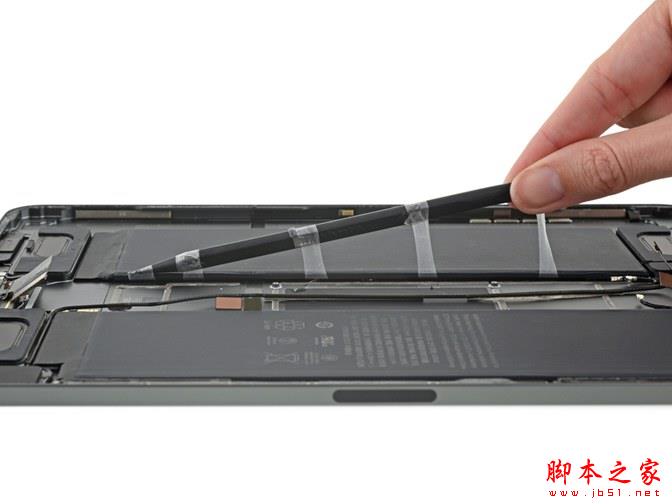

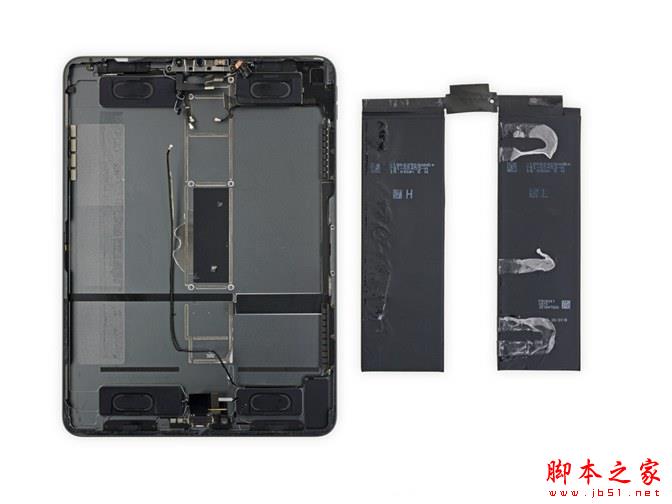

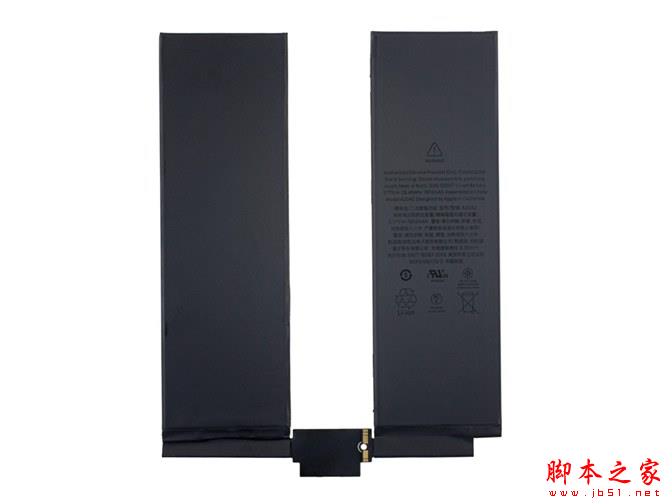

新 iPad Pro 2018内置了 7812mAh/29.45Wh 电池，采用 U 形设计，iFixit 拆解时发现电池部分由抽拉式双面胶固定，比上一代产品更容易更换一些，如果一根胶拉断还有第二次机会将电池拉出来。

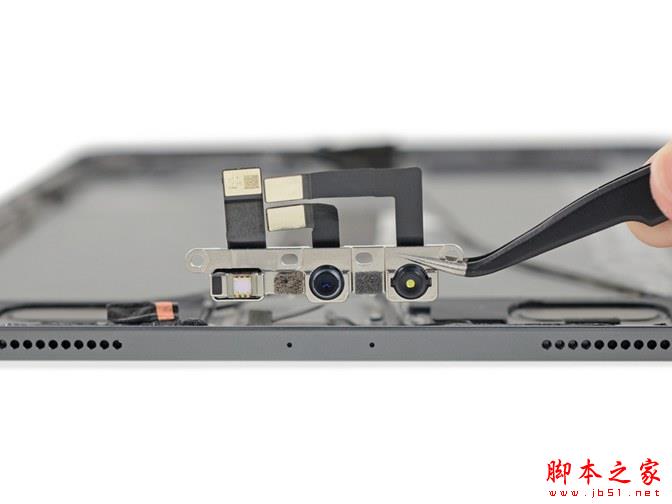

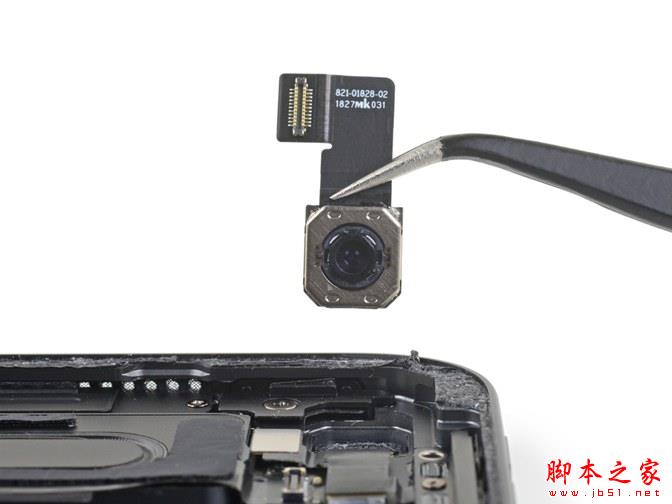

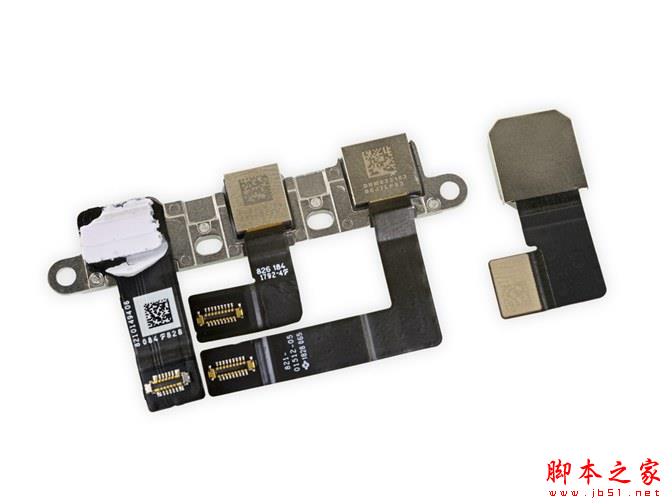

接下来是新加入的 Face ID，iFixit 指出新 iPad Pro 所使用的组件跟 iPhone X 基本相同，只是在形状上做了轻微修改，而新 iPad Pro 的后置摄像头在功能上与前代相同但更加轻薄。

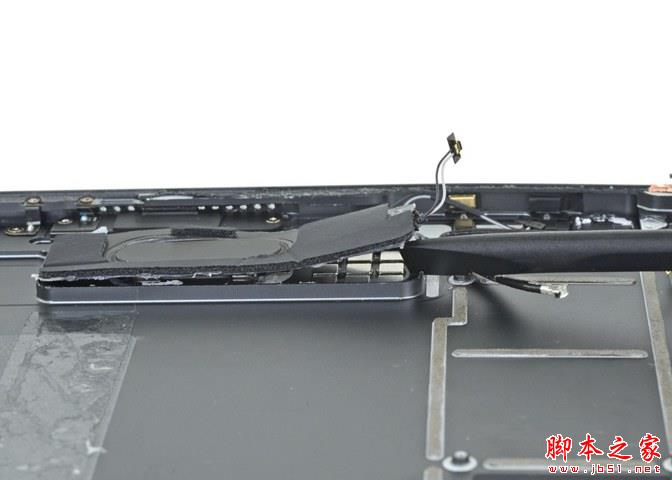

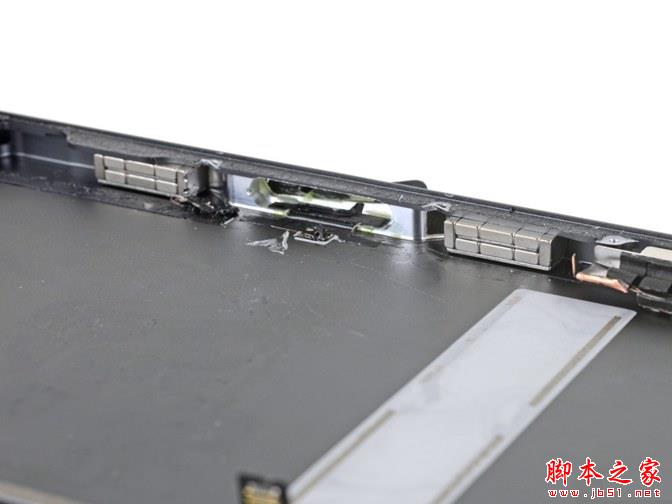

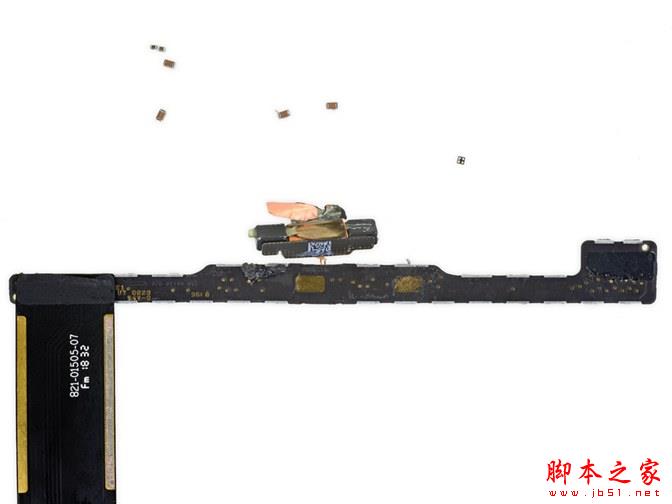

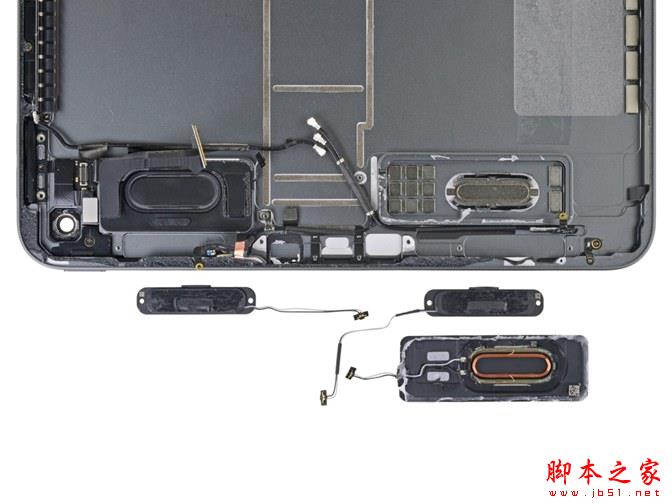

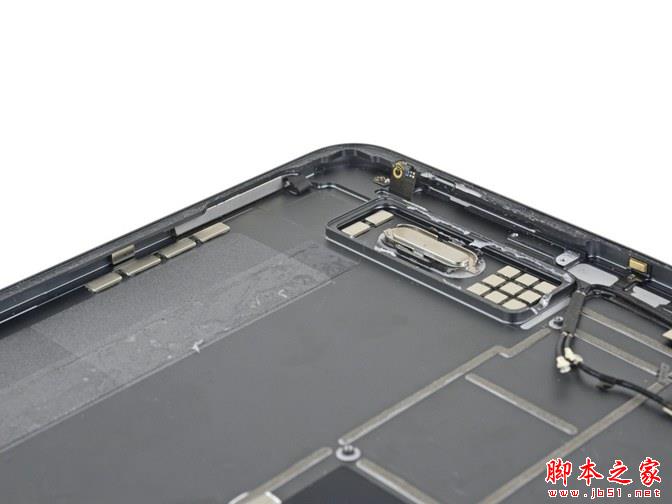

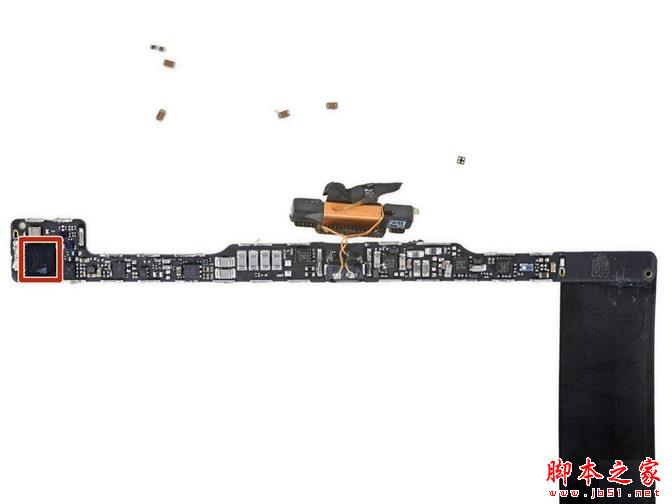

iFixit 拆下扬声器后发现其底部配备了大量的磁铁，这验证了拆解之前的猜测，他们称磁铁的加入可以方便新 iPad Pro 连接外设配件。另外在新 iPad Pro 中用于 Apple Pencil 充电接口上缠绕着铜线圈，而在线路板部分配备了意法半导体。

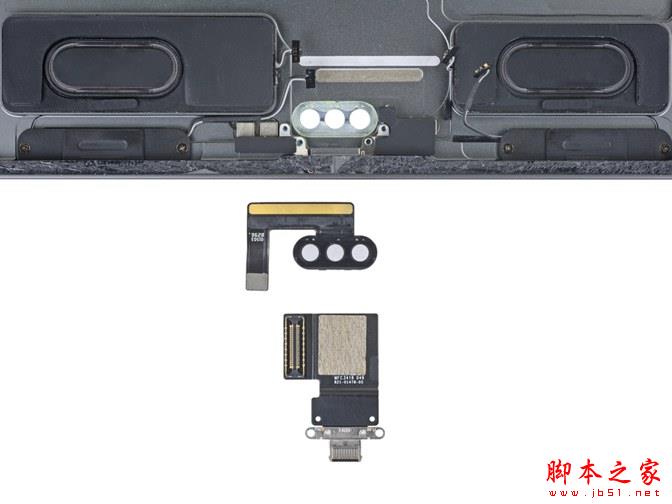

最后是 USB-C 接口部分，iFixit 表示其采用了「模块化」的设计，这也就意味着如果这部分损坏，用户可单独更换。

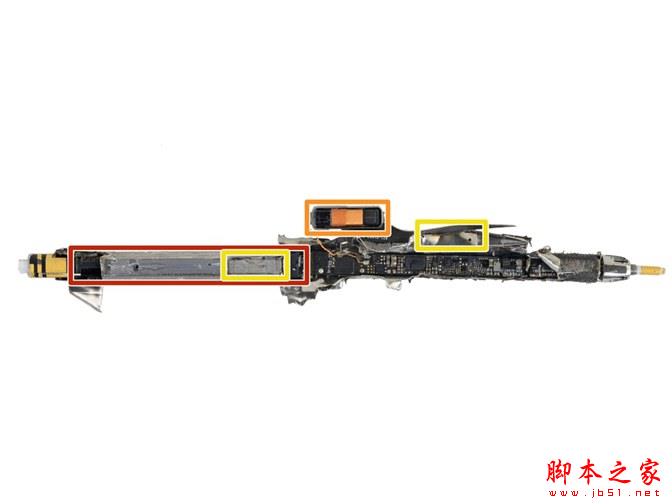

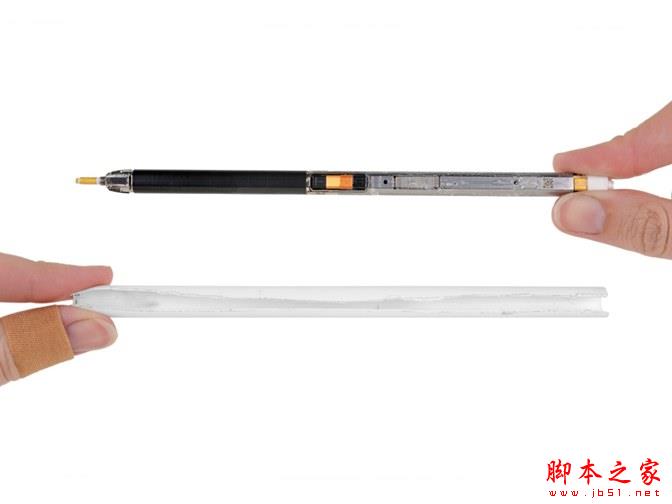

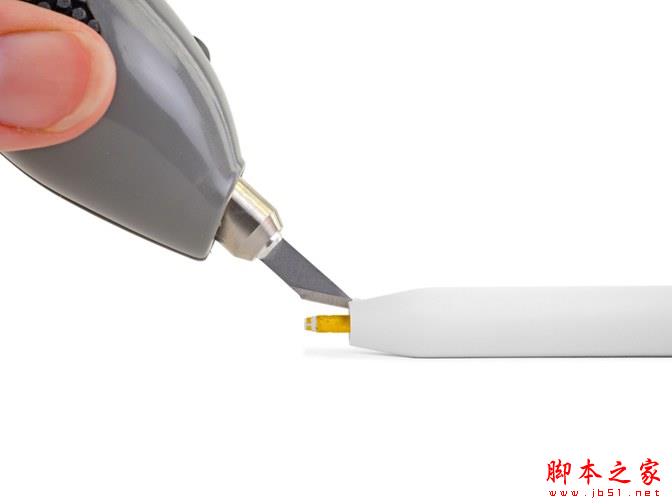

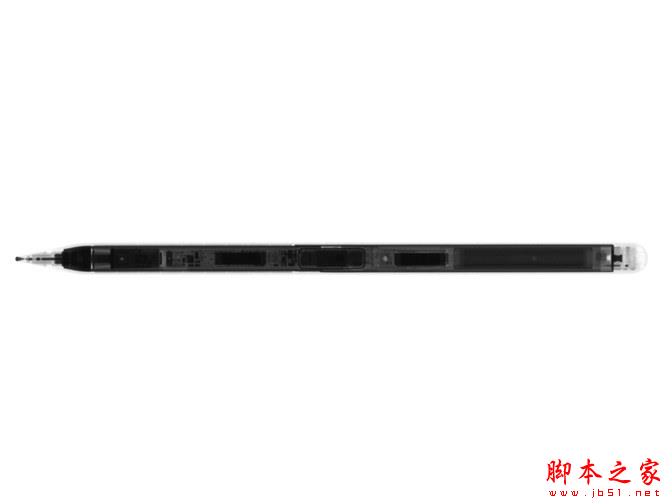

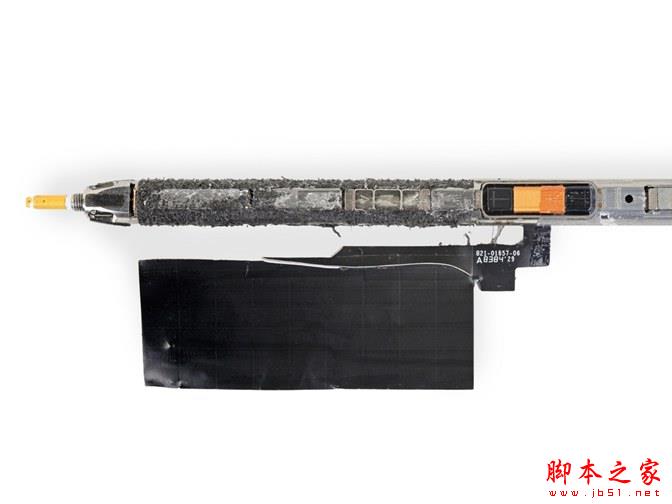

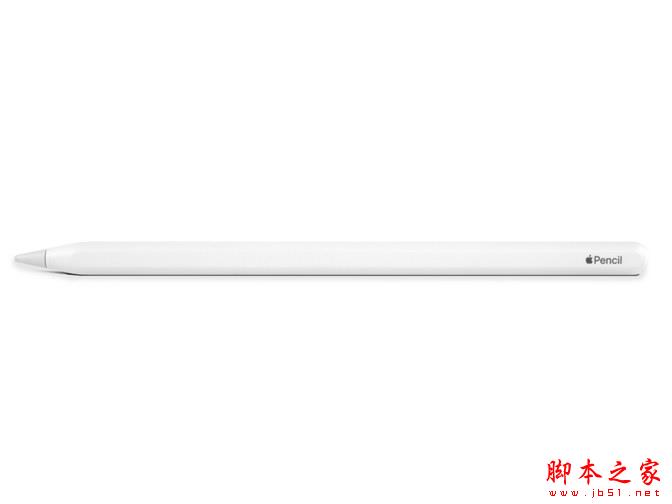

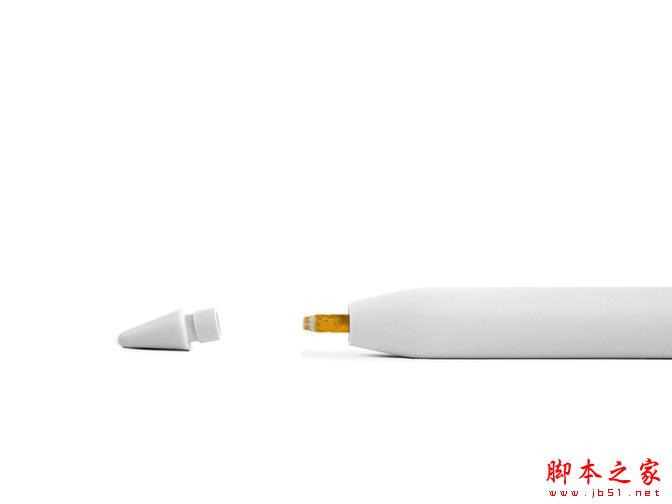

另外，iFixit 还拆解了第二代 Apple Pencil，与上代一样他们只能采用暴力的方式将新 Apple Pencil 拆开，他们发现内部配备了无线充电组件、磁铁以及电池等。

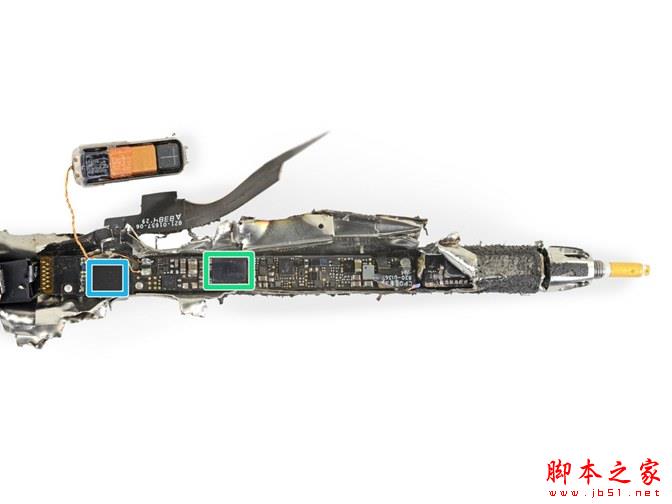

Apple Pencil 主要芯片包括：
电池
无线充电圈
磁铁
博通 59358A0 触控控制器
苹果 343S00250 IC

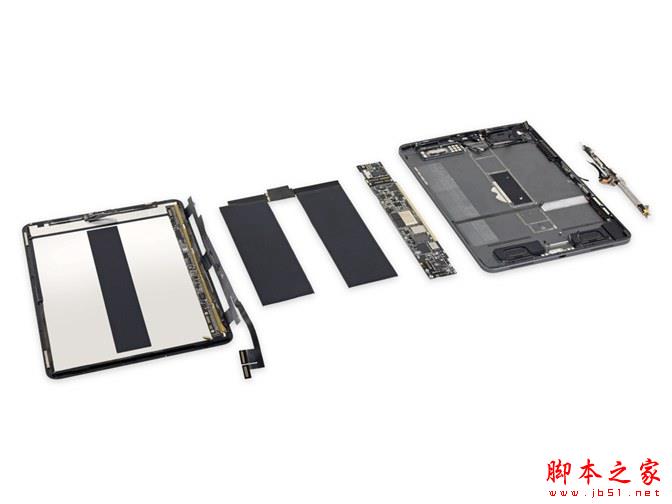

最后，iFixit 为新 iPad Pro（11 英寸）打出了 3 分的可修复指数，他们表示新 iPad Pro 采用了「模块化」的 USB-C 接口大大降低了维修时的成本，并且取消了实体 Home 键，减少了常见的故障点可简化维修流程，但在屏幕与边框部分的胶水、电池固定胶以及其他部分的粘合剂增加了拆解的难度。
新款IPdaPro相比老款来说呢有所改变，首先外观方面有了巨大的升级，其次新增的人脸识别功能和新的Apple Pencil也更加便捷。手头富裕的朋友可以入手！
