如何识别内存条真假? 判断三星笔记本内存条真假的技巧

所属分类: 硬件教程 / 内存 阅读数: 148
收藏 0 赞 0 分享

随着IT的软硬件不断地更新换代,一些数码电子、电脑等设备的价格逐渐透明化,从而利润越来越少,而不少奸商为了赚钱,以次充好,以假乱真,很多不懂内存条的人都被骗了。想不到我昨天一个疏忽,没有拆开内存包装看,直接放包里了,回来一看竟然买了一条假内存,我懂内存条的人都被骗了,更何况哪些不懂的人呢?

1、要想学会识别内存真假,首先要学会认识产品标签。

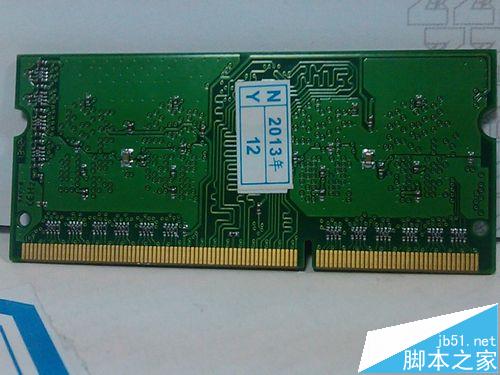

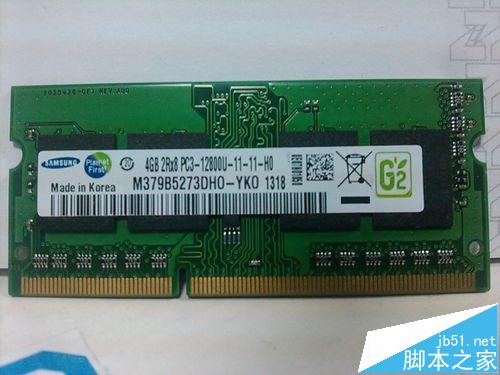

M379B5273DHO-YKO

M:M=memory

3:3=DIMM 台式机内存

79:台式机黑条

B:B=DDR3

52=DEPTH 2Gb7=8bank 1.5V3=8 bitD=30nm制程H=FBGA封装无铅无汞0=PCB版本 0为初版

Y=1.35V低电压,K0=DDR3-1600

这个笔记本内存条竟然翻译出台式内存黑条是不是很搞笑。

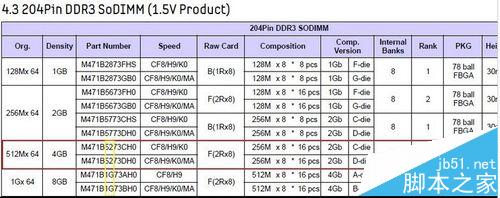

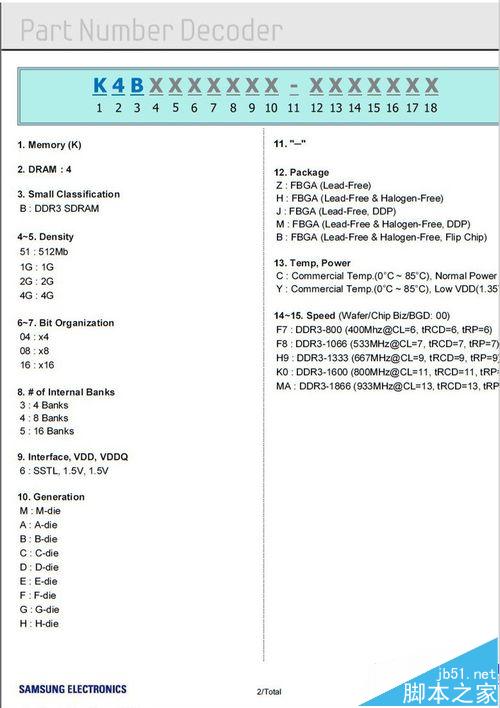

2、这个是从三星下载的表格,红色框中表示与你这个编号最为相近的颗粒,同样表明该型号内存需要16颗256m的颗粒才能组成单根4G的内存条。这个内存与贴纸的型号是不符的,所以是假货

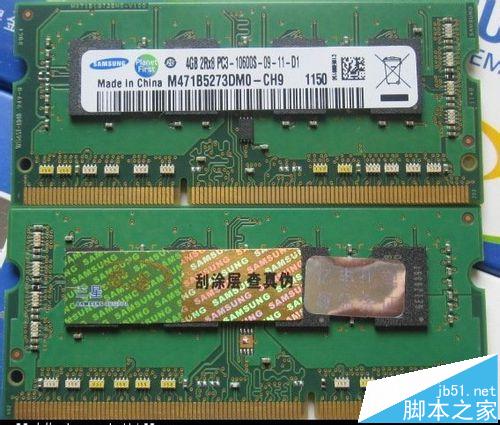

3、那是不是8颗粒的4GB内存都是假货呢?不是的,其实8颗粒的4G内存条是可以做出来的。这个才是真正的8颗粒的4G内存,规格是1333,型号为M471B5273DM0-CH9跟前面的标号相比。

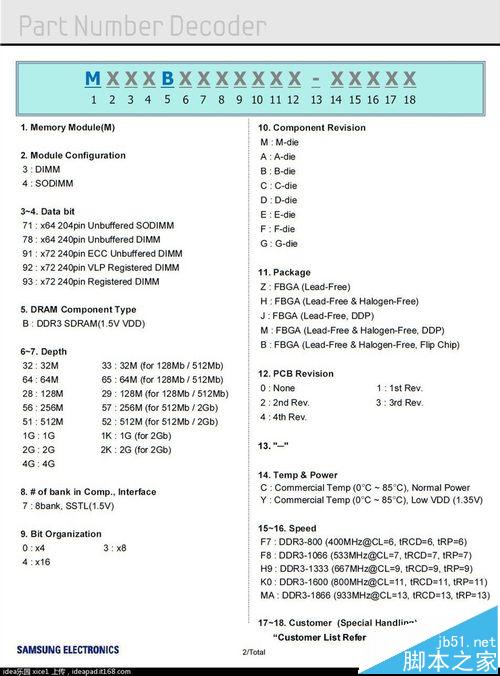

首先是YK0和CH9的差别,这个没关系,前者是1600,后者是1333,前者是1.35V,后者是1.5V,对于说明是8颗粒还是16颗粒毫无帮助。而对比前面一堆数字,发现,几乎基本一样,唯一的差别就是倒数第二个数字,前者是H,而这条真的是M参考上面DATASHEET中的解释,M和H的区别就是M引入了一个DDP的概念这个DDP是Dual Die Package的缩写,简单理解就是双核心封装,其实就是双核。而这个双核应该是基于DIE的真双核,而不是基于chip的胶水双核。

所以使用了DDP技术的颗粒应该在长宽尺寸不变的情况下,在芯片的厚度上有所增加,但是是基于die的堆叠,因此厚度也不会超过太多。所以其实,这1颗储存芯片,实际上采用的是256MB(2Gb)*2的技术。因此单颗512MB*8=4GB完美对应。OK,这条才是真的8颗粒4G,关键在于那个M,本人总结:M471B5273DM0-CH9,规格是1333的8颗粒的4G内存倒数第二个数字一定是M,不是的话,就是假的,如果是1600的规格的话除外,比如原装内存编号为M471B5273DH0-CK0(KO:DDR3 1600)

4、真正的8颗粒4G1333的颗粒编号为K4B4G0846D,这是一种采用DDP技术的单颗4Gb D型核心的颗粒,单颗规格为512M*8其实理解成(256M*8)*2更合适。

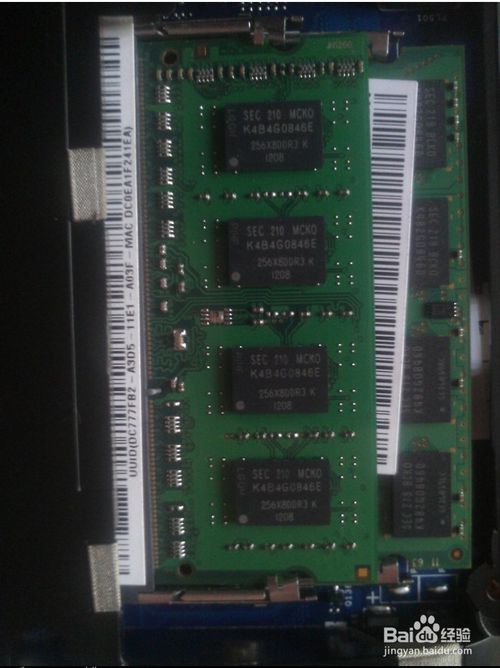

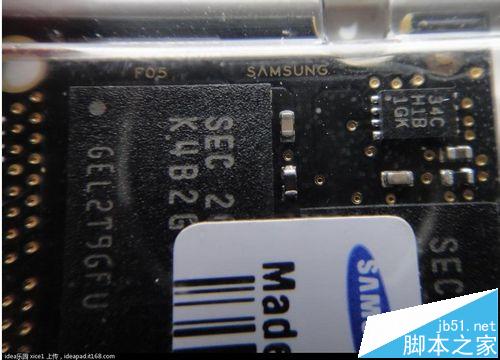

5、下面看下上传的水货条的颗粒。可以说,这个颗粒跟我常见的三星内存颗粒完全不同,常见怎么样的,见右边的原装内存。这条假的颗粒为K4B4G0846E和正常的颗粒的差别在于最后一个E,这个E是代表一种Die的封装形式。不过从编号上看是没有问题的。哦,还有个MCK0.好吧,M代表的是DDP,CK0可以理解成1600.从颗粒来看,这个条子似乎也满足4G的容量。

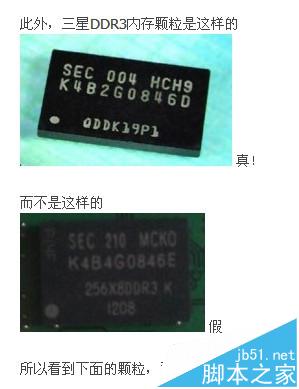

但是三星颗粒下面是不会有256M*8DDR3 K的字样不过我没有测试到这种假的条子,所以256M*8DDR3 到底是按单颗256MB*8颗粒=2GB,还是还要算上DDP的2倍系数就不得而知了。

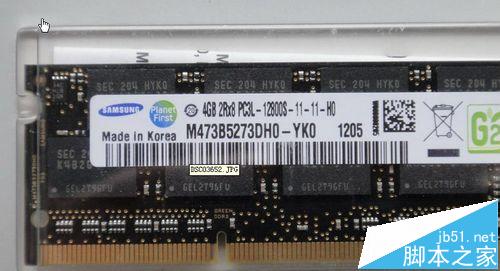

6、这是一条现在能买到的黑条产品,型号为M473B5273DH0-YK0其实后缀的YK0很好解释,Y=1.35V低电压,K0=DDR3-1600令很多本友感到不解的地方就是为何M4后面跟的代码是73而不是金条上的71由于官网上下载的ddr3_product_guide_jan_12-0.pdf也就是12年1月最新版的DDR3技术手册下载后提示无法打开,因此,无法从官方定义的角度来解释,而早期的技术手册经查也没有对于73的解释。

所以这个73被官方定义成什么,尚且不清楚。但是可以从产品的版型和颜色可以得出结论,73是代表窄版的黑条,而台式机黑条这里被定义成79而不是普通金条的78.由于暂时缺少官方的解释,所以这里就只能自己猜一下了。不过问题不大,毕竟黑条的型号还是很统一的,貌似也没有小改变出来,所以认准了型号就行了。

至于黑条假货,个人觉得大可以放心。黑条也算是中高端的内存,虽然性价比真不咋地。而且是屈指可数的低电压,窄版节能内存。因此对于制假者来说,要开一条生产这种内存的生产线代价是非常高的。一来PCB不好搞,而来制假成本太大,及时做出来了,利润也有限。所以,可以大胆的购买黑条。而唯一要注意的是有可能JS把40nm的条子换标贴后当30nm的卖。

7、那如何区分40nm和30nm其实看颗粒是最好的办法。不过由于黑条的密封性,使得无法从正面直接观察到颗粒型号。那这里是否给JS可乘之机了呢。

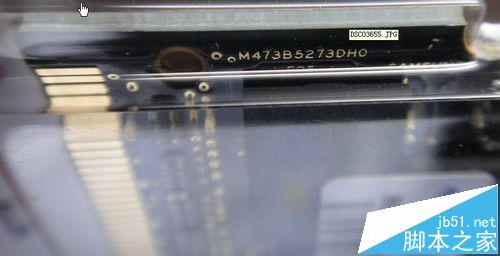

8、如图,即使是正面也能够在PCB上侧面找到烫金的字符。这串字符与标贴型号完全一致,只不过少了YK0的后缀。而关键是DH0中的D,代表了就是30nm如果是40nm黑条的话,这里的字符就完全不同。

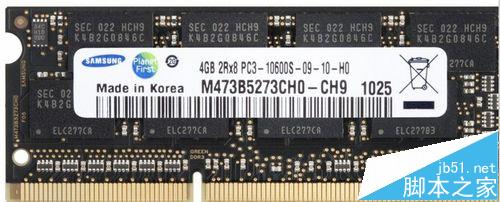

首先40nm的黑条的后缀是CH9,C代表1.5v电压,说明40nm的黑条不是低电压的。H9表明速度是1333的。放大后,在左侧也能够看见烫金的字,M473B5273CH0,而不是30nm的DH0,所以这就比较容易分辨了。此外,颗粒上没有被标贴覆盖部分的字样也是可以识别的,比如30nm的颗粒顶部右侧有HYK0的字样,而40nm版的则为HCH9

9、此外,三星内存上都有SAMSUNG的字样,这个也是能够分辨的。黑条的做工印刷PCB都是很优秀的,并非山寨小厂可以模仿的来。不排除将来会有假黑条充斥市场,但是就现在来说,还是比较安全的。不过买的时候也要提高警惕。

注意事项:大家购买的时候仔细鉴别就行。
