路由器怎么拆？随着无线网络的流行，如今几乎每家都有一台路由器，不过很多朋友对于路由器的内部结构也不太了解，也鲜有人会去拆，即便是坏了，但由于路由器普遍不贵，因此多数用户也会选择重新购买。今天小编主要来分享下斐讯K2路由器拆机图解，与其它路由器拆开步骤基本一样，对路由器内部结构感兴趣或者想要了解路由器如何拆开的朋友不妨来看看。
路由器怎么拆？斐讯K2路由器拆机图解

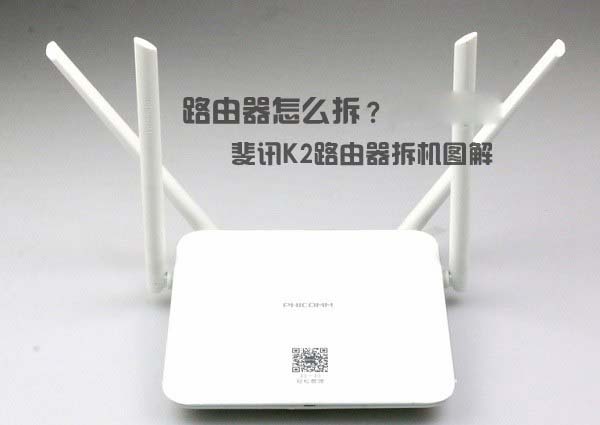

斐讯K2无线路由器配备“双频”、“千兆”、“四天线”设计，属于时下一款主流的无线路由器产品，外观造型与多数路由器一样，拆解也很简单，只需要准备好十字螺丝刀，从底部开始拆卸螺丝即可。

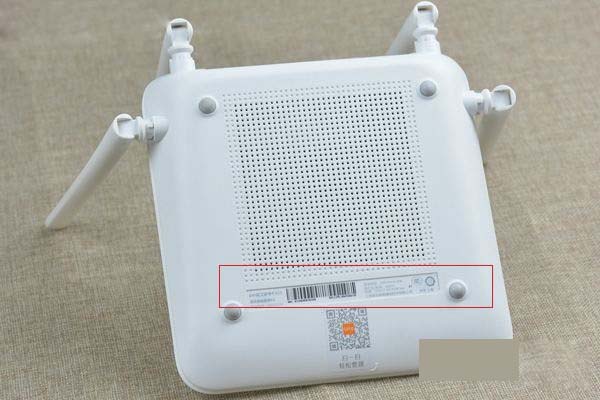

路由器由于体积小，结构简单，因此拆机比较简单。斐讯K2路由器同样如此，只需要借助螺丝刀拧下机身底部的两颗螺丝（隐于标签贴纸下）。拆下两颗固定螺丝后，又薄片或指甲沿着机身上下外壳结合的部分依次轻轻的撬开卡扣便可打开底盖了，如下图所示。

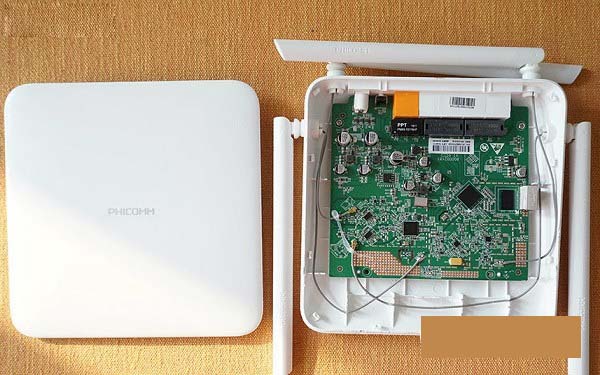

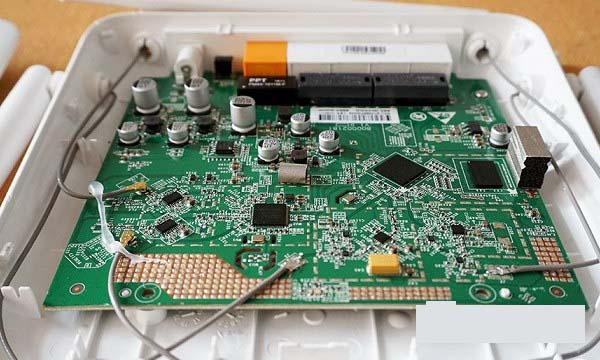

斐讯K2路由器内部结构非常简单，与大多数普通路由器一样，只有一块PCB板。斐讯K2的PCB板为绿色，四根增益天线分别通向两个主控芯片和5G芯片组，且每个芯片组都有独立的两个区域分别对应同频率的天线，整个PCB上焊工精密，元器件分区整齐排列，一目了然。

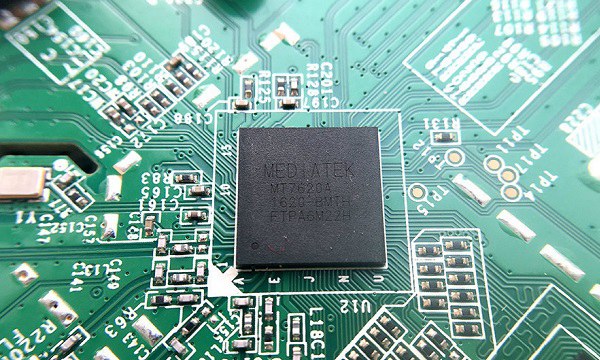

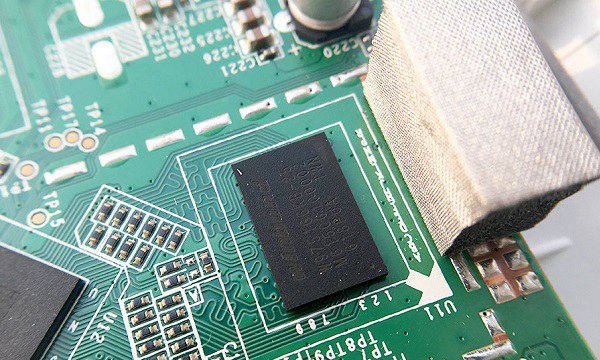

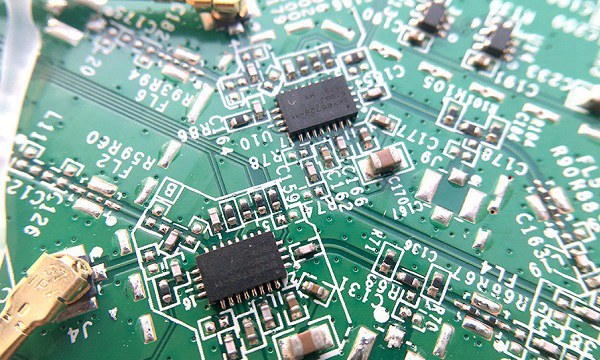

斐讯K2的PCB主板上集成了不少芯片，主要包括联发科MT7620A作为主控芯片、内存颗粒芯片、MT7612EN作为5G信号的管理芯片、SKY85728-11功率放大器芯片、SKY65405-21等控制芯片，与智能手机有点类似，但要简单的多。
路由器PCB上集成的芯片特写

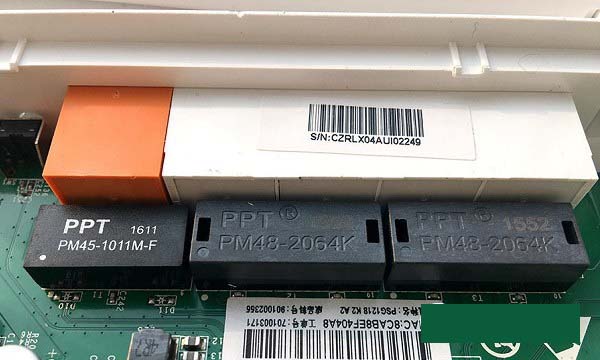

下图中，标有“PPT”的为斐讯K2的网络变压器。在网络变压器的上面白色的区域4*LAN的网络接口，橙色区域为1*WAN接口，如下图所示。

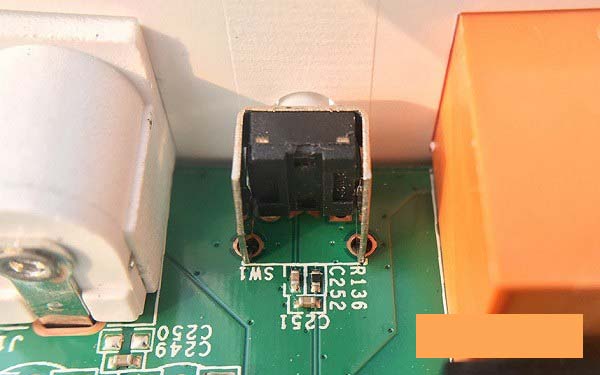

下图中间黑色的小方块，就是斐讯K2路由器的Reset复位键，其右侧白色圆柱形为电源接口。
值得一提的是，大多数路由器主板上还会配备一些指示灯，而在这款路由器上并没有看到。
斐讯K2路由器拆解非常简单，包括后壳与主板都非常容易拆卸下来。不过，对于动手能力差的朋友，不建议拆机，一是拆机需要破会标签贴纸，会让路由器失去免费保修服务，此外内部天线固定部分有胶固定，如果拆卸主板，可能会损坏内部元件。最后值得一提的是，由于路由器内部基本都是一块PCB板控制，如果路由器坏了，多数是内部芯片或PCB板出现问题，普通用户也无法维修，这也是大多数用户面对路由器坏了直接换新（保修期内除外），而不是拆卸维修的原因。
