说起极路由，听说过它的人相信都知道。极路由之所以大卖其最成功之处就在于它创造性的将路由功能做成了插件式的独立模块，并且种类繁多有100多个，功能可以说是应有尽有，口碑显著。但是在现在这个电子产品更新换代频率惊人的年代，想要一招鲜吃遍天已经非常难，那么做为其最新产品——极路由4增强版在插件之外又有哪些可取之处呢？本文小编就来与大家一起看看，之前小编已经分享过极路由4增强版这款路由的体验文章，对它的功能插件、上网设置以及信号表现等进行了分享，本文小编主要想说的是硬件拆解，看看它的硬件到底符不符合它的价格定位。

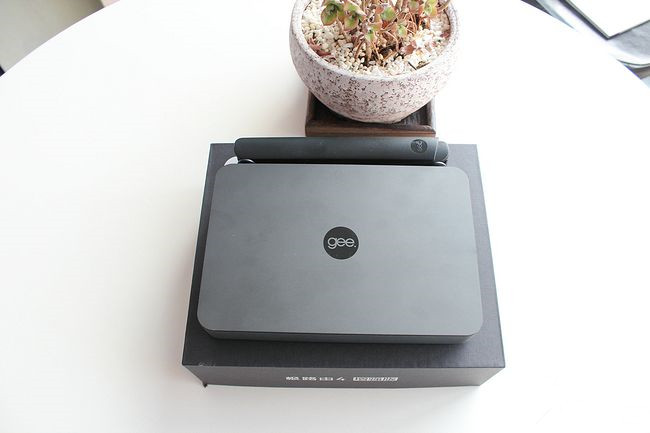

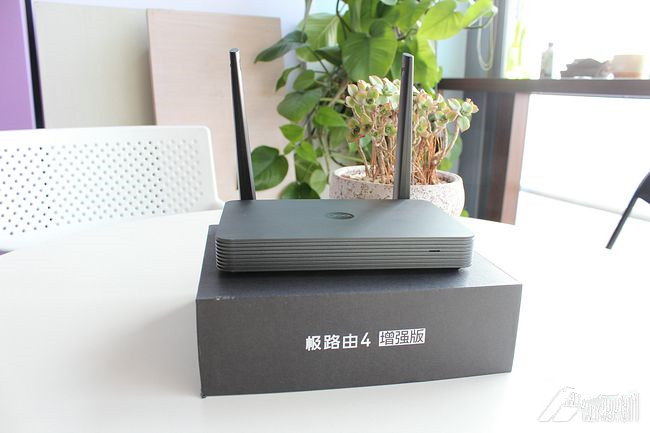

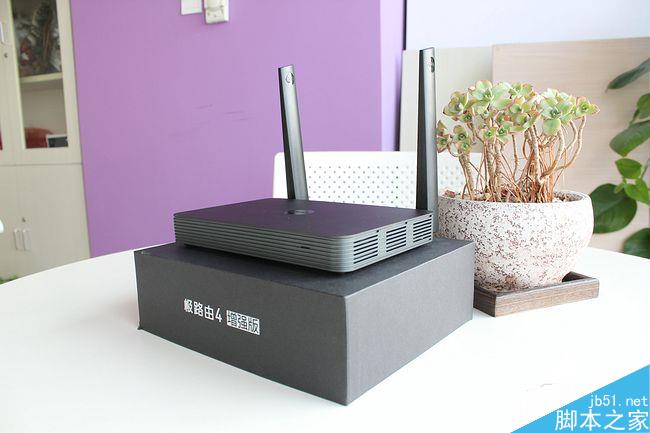

在开始拆机前，先再来回顾下极路由4增强版的外观设计。极路由4增强版主机采用黑灰色的风格，机器正面采用金属材质外壳设计面板，配以磨砂涂层带给人很好的质感，面板中部加入极路由LOGO标识，简约美观。

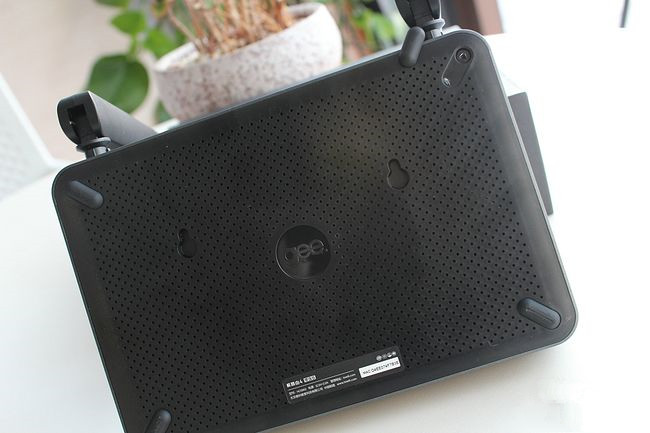

机身背部，看可以看到极路由4增强版后盖采用的是工程塑料材质制造，并且搭配了高密度的散热小孔设计，主机4角均采用条型高脚垫，能够很好的保障通风效果。中间两侧设计有挂孔，如有需要可以将路由挂置墙体之上。
在极路由4增强版机身前方，只装配了1个指示灯，未连网状态为红色，连网后为蓝白色，从整个外观设计上来看，很是低调，但也足够美观。

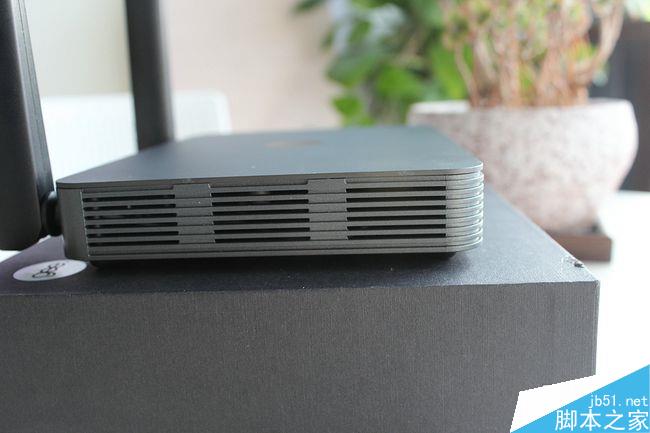

在机身右侧，极路由4增强版还配备了几乎覆盖整个侧面散热格栅，密集的分布，能够很好的加强通风的散热效果。
极路由4增强版左侧也保则相同，同样采用大面积散热格栅设计。

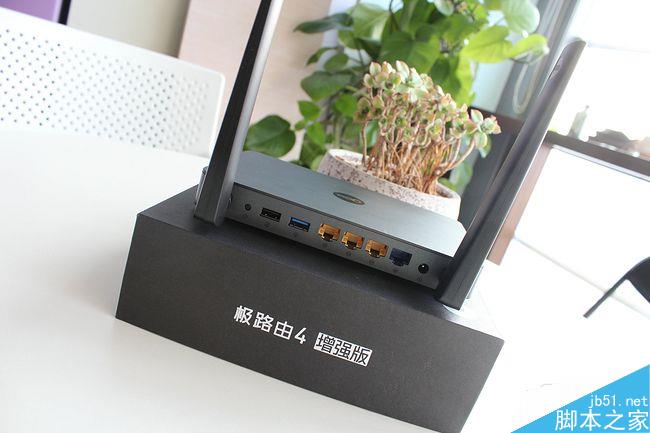

而在极路由4增强版后面，我们可以看到这款路由在网络接口方面共有3个千兆LAN口和1个千兆WAN口，在USB接口方面则配备了1个USB3.0接口和1个USB2.0接口，千兆网口可以很好的适应家庭网络需求，而两个USB接口也可以很好的实现扫描、打印或者存储设备的共享，从家庭使用需求来讲，完全足够。

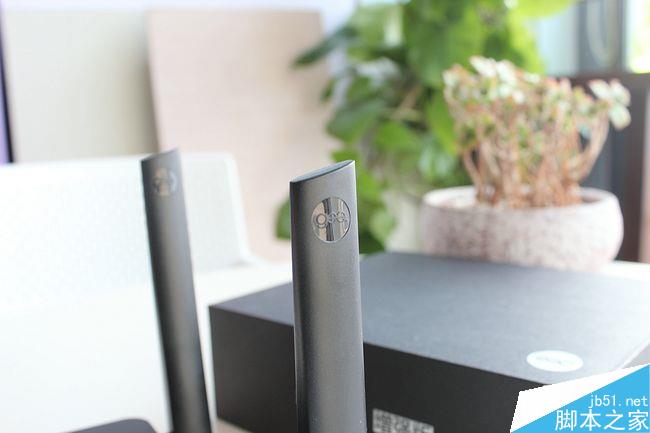

天线方面，从极路由4增强版的外观来看它装配的是2根天线，但其实并非如此，而是在每根天线中都内置了一个2.4G频段和5G频段的天线单元。

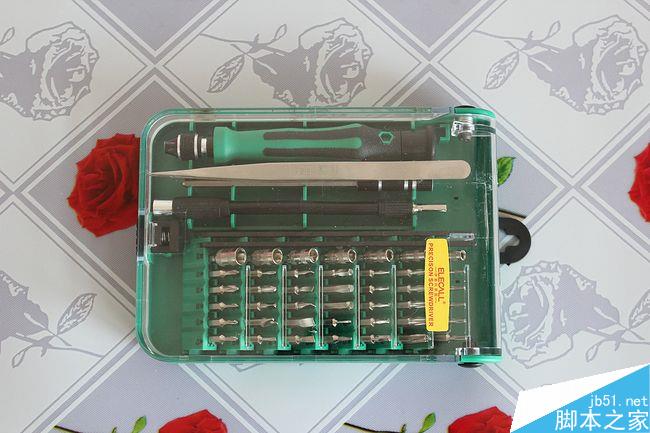

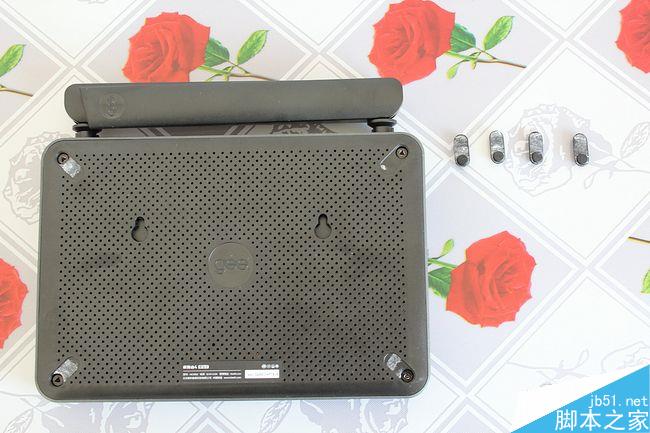

从外观来讲，极路由4增强版不失为一款不错的产品，但众口难调，相较于极路由的几款产品而言，我个人更倾向于极路由3。在讲完极路由4增强版的外观以后，马上进入拆机环节。将主机背面朝上，拆除四角部位的脚垫，即可看到螺栓。比较个性的是，极路由4增强版采用的是内三角的螺栓，因此还是要特别购买工具的。
找了几家超市，都没有卖，只好淘宝，网络购买耽误不少时间。

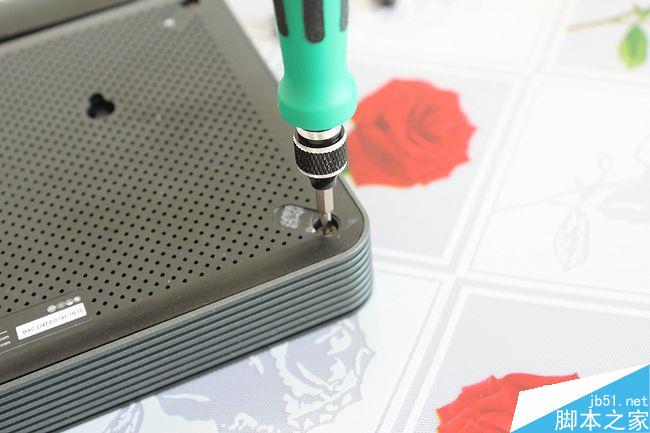

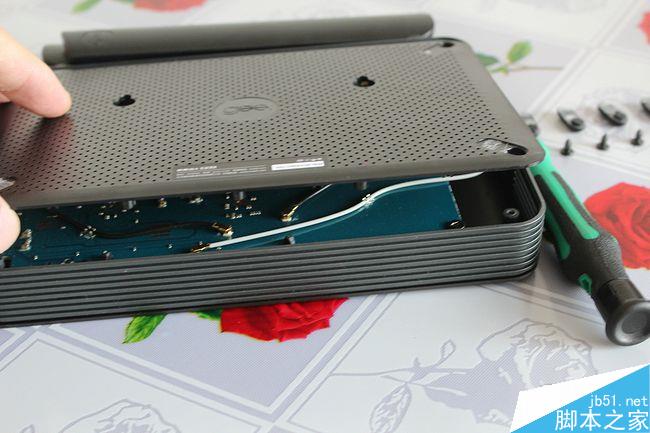

拆机来讲，其实很简单，将四角螺栓都拧出来，即可掀开后盖。

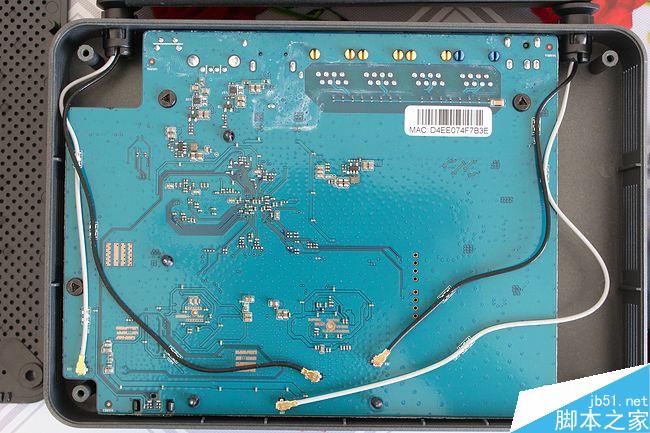

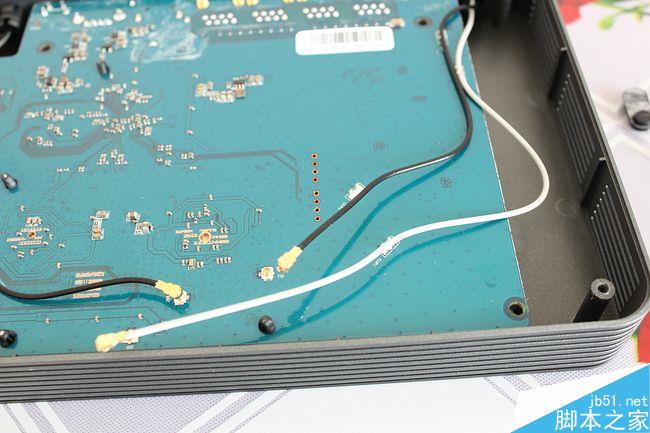

将后盖取下，即可看到内部主板。在此还可以看到极路由4增强版的隐藏式天线，黑、白两根馈线分别对应2.4G频段和5G频段，两两组合融入外置天线，因此从外观上来讲只看到两根天线。
拆除主板，将天线拆除，固定PCB主板的4个螺栓拧下。

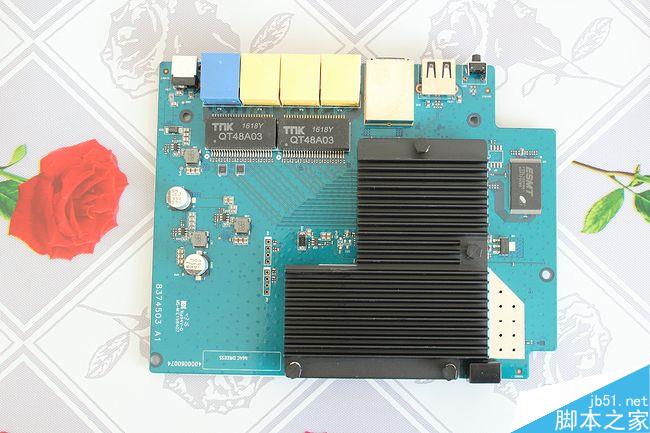

取出主板，可以看到正面有一个倒L型大散热片。

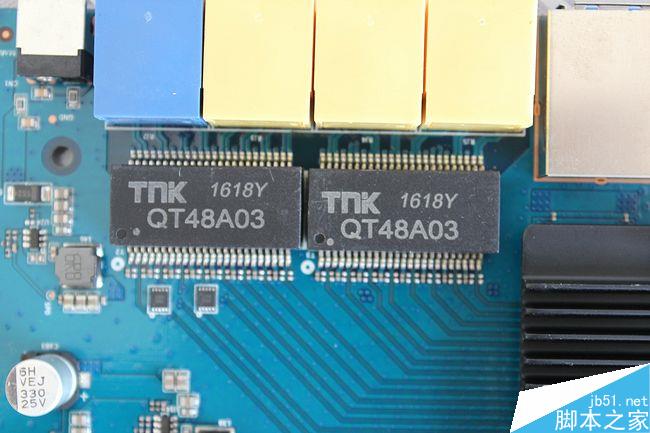

在主板网络接口下方，可以看到极路由4增强版采用了两组TNK 1618Y QT48A03网络变压器。

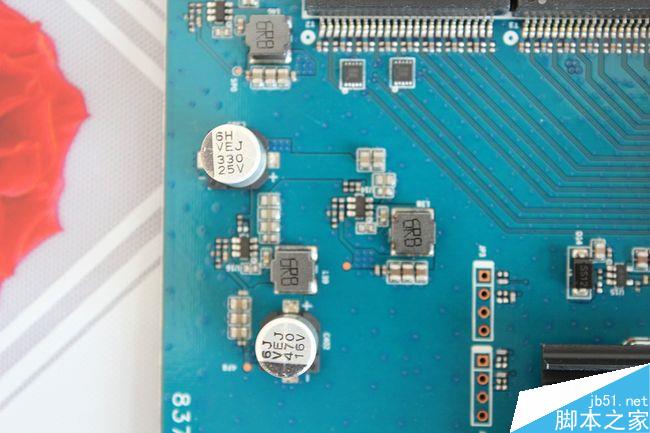

两颗固态电容分别为25V及16V，3粒电阻均为6R8。

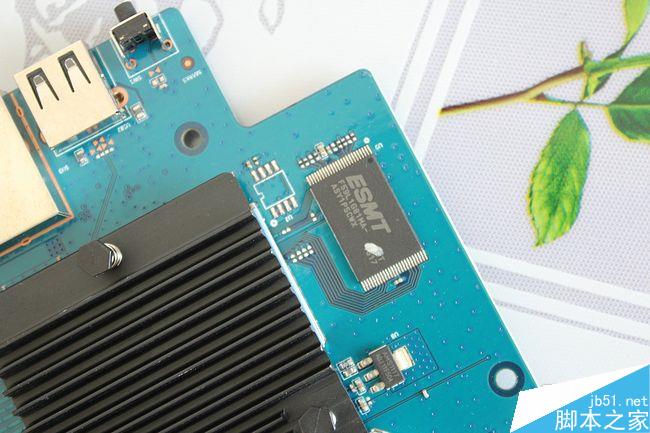

在主板右侧，散热片旁可看到极路由4增强版采用的是ESMT晶豪F59L1G81MA-ASY1P5CWX Flash闪存，实际容量为128MB。

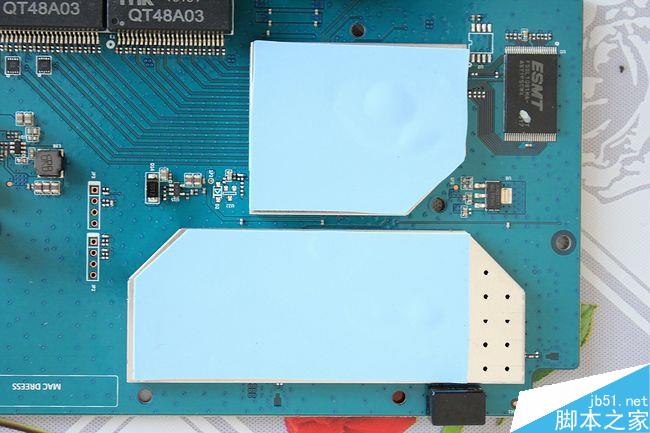

拆除散热片，可看到极路由4增强版还装配了金属屏蔽罩以及导热硅胶，了解的都知道金属屏蔽罩可以很好的隔离电磁辐射，同时配合导热硅胶及散热片更可以大幅的提升散热效果。

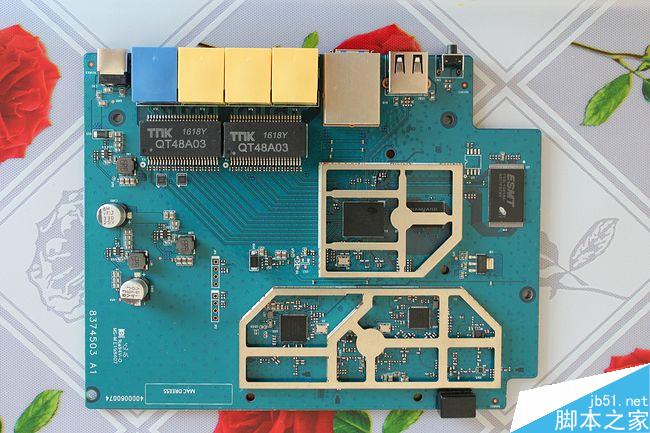

将金属屏蔽罩拆除，可以看到极路由4增强版的主要芯片布局。在闪存旁边（中间部分）为路由处理芯片及存储芯片。下方为无线信号发射芯片。

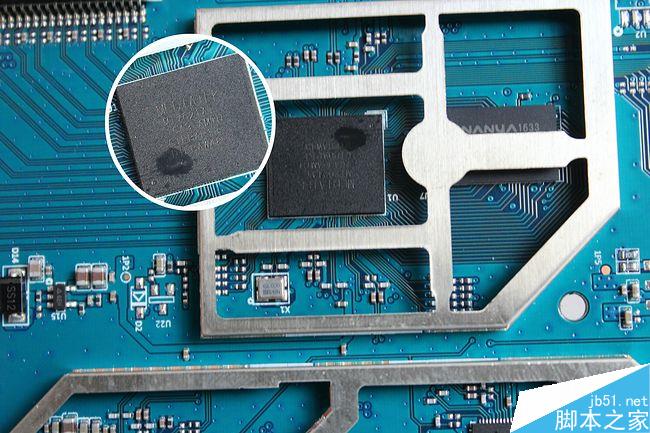

极路由4增强版采用的是联发科MT7621AT双核处理器（工作频率为880MHz），内存为NANYA 1633（南亚DDR3 256MB内存）。相对来讲，属于联发科高端架构路由产品。

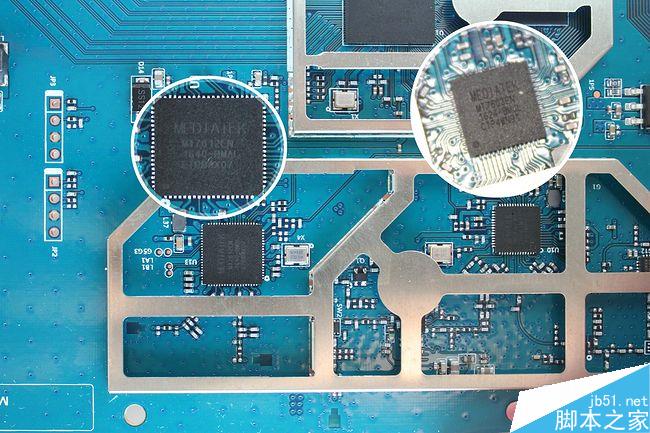

在无线芯片方面，极路由4增强版采用的是联发科MT7612EN （5G）+MT7603EN(2.4G)芯片。2.4G有独立的PA功放芯片和LNA功放芯片，5G没有内置独立的PA功放芯片和LNA功放芯片。
从各方面硬件配置上的成本来讲，极路由4增强版售价350元左右并不算高，成本要超出1半以上，所以加上丰富的硬件以及不错的外观和人性化的UI界面来讲，极路由4增强版完全称得上是一款良心产品。不过结合拆机来看，这款路由在品控上还是不够严谨，因为在主板以及芯片上还是能够发现一些残留的印记，虽然这并不影响使用，但对于一种路由玩家来讲还是多少会影响一些感观，希望加强。
