前几期，我们将机箱内的主要部件都一一安装好了，这一期就教大家安装电脑的动力之源——电源供应器。
一、从外观识别电源供应器
可能很多人都知道电源供应器主要有：AT电源供应器和ATX电源供应器（Micro ATX是ATX的分支）两大类。
1．AT电源供应器

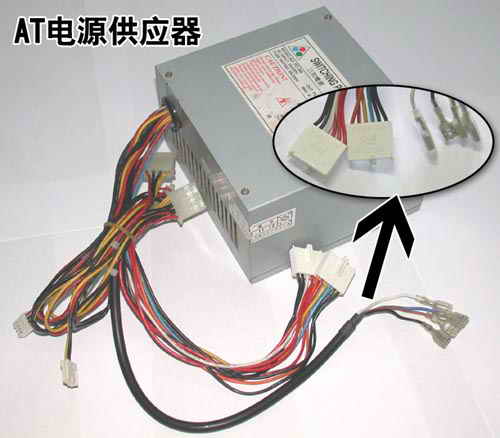

AT电源供应器功率一般为150W～220W，共有四路输出（ 5V、-5V、 12V、-12V），另向主板提供一个P.G.信号。电源供应器输出线为：给主板供电的两个6芯插头（分别标示P8和P9）和几个4芯插头（有大4芯和小4芯之分），如图1所示。AT电源供应器主要应用的AT主板和Baby AT主板上，如今，AT电源供应器已被淘汰。AT电源供应器的体积是150mm×140mm×86mm。
2．ATX电源供应器
ATX电源供应器和AT电源供应器相比，体积没有发生变化，主要增加了 3.3V和 5V StandBy（也称辅助 5V）两路输出和一个PS-ON信号，输出线改用一个双列20芯插头给主板供电。有些ATX电源供应器在输出插座的下面加了一个开关，可切断交流电源供应器输入，彻底关机。

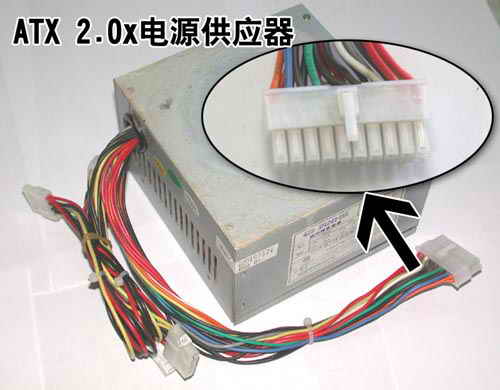

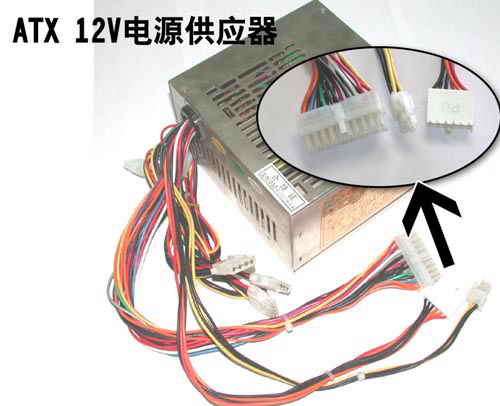

Intel l997年2月推出ATX 2.01标准，随后还有ATX 2.02、ATX 2.03、ATX 12V等标准，不同规范的ATX电源供应器都是向下兼容的。ATX 2.01、ATX 2.02、ATX 2.03电源供应器之间，从外观上看并没有太大差别，如图2所示。但是ATX 12V电源供应器（也就是所谓的“P4电源”）就不一样了，它是在ATX 2.03的基础上发展而来的，许多人把ATX 2.03电源供应器与P4电源相等同，这是错误的。所谓ATX 12V电源供应器，就是在如今使用的ATX 2.0x规格的电源供应器上，再加上一个额外的双列4芯12V插头，以及增强主板供电的一个6芯插头（标示P8），如图3所示。
3．Micro ATX电源供应器
Micro ATX是Intel在ATX之后推出的标准，主要目的是降低成本。Micro ATX电源供应器与ATX电源供应器相比，显著变化是体积和功率减小了，但电源输出线与ATX电源供应器一样。Micro ATX电源供应器的体积是125mm×100mm×63.51mm，功率是90W～145W。
小提示：如何区分AT电源供应器与ATX电源供应器
AT电源供应器和ATX电源供应器的尺寸大小都一样，那么我们应该如何分辨不同的电源供应器呢？简单地说，关键是看除大4芯和小4芯电源插头以外的电源输出线。AT电源供应器包含两个6芯插头、主机电源开关引出线（四根线）；ATX 2.0x电源供应器包含一个双列20芯插头；ATX 12V电源供应器包含一个双列20芯插头、一个6芯插头、一个双列4芯12V插头。
二、安装电源供应器
电脑需要连接电源供应器才能工作，所以我们还要安装一个电源供应器。下面笔者以Pentium 4系统专用的ATX 12V电源供应器为例，向大家介绍如何安装电源供应器。
小提示：如果你不是使用ATX 12V电源供应器，并应用在Pentium 4系统中，那么可以直接跳过第三步和第四步。

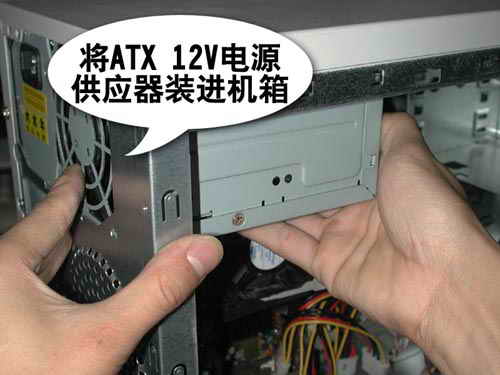

第一步：将ATX 12V电源供应器对应置入机箱内（如图4所示），并用四个螺丝将电源供应器固定在机箱的后面板上。

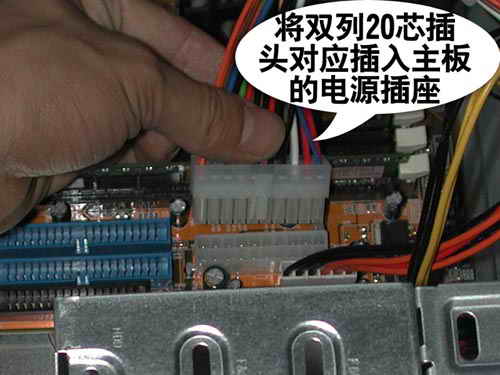

第二步：接下来将电源供应器上的双列20芯插头对应插入主板的20针电源供应器插座中，如图5所示。
第三步：将6芯插头（P8）插入主板的6针插座中，如图6所示。

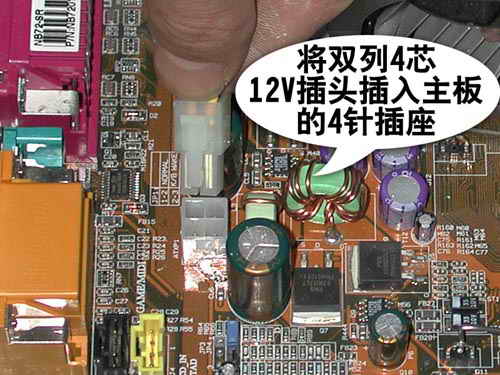

第四步：将双列4芯12V插头插入主板的4针插座中，如图7所示。

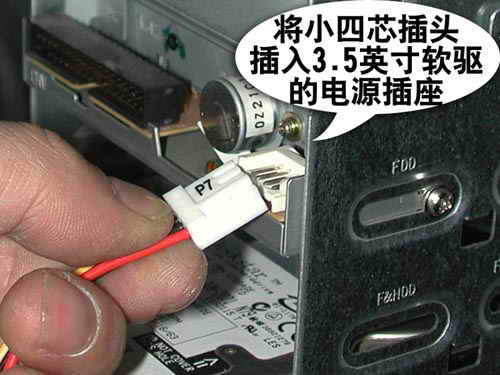

第五步：将小四芯的电源插头插入3.5英寸软驱的电源插座中，如图8所示。

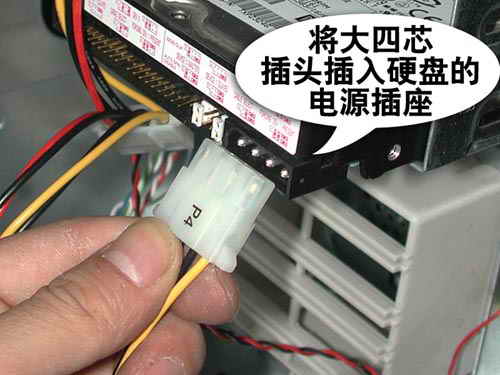

第六步：将大四芯的电源插头，分别插入硬盘、光驱的电源接座。由于这个电源供应器接口是以梯形设计，方向反了是插不进的，如图9所示。
小提示：在安装大四芯和小四芯电源插头之前，最好查看一下电源插头是否足够使用。然后再房室哪个插头应该插入哪个部件，这样就不会造成电源插头过短等情况发生。
