用Rational Rose逆向工程(java)生成类图(教程和错误解决)

拿到了项目框架工程代码却没有uml图，那么方法之间的调用关系功能流转就不容易看出来，那么如何产生类图呢，记忆里方法有下：1.rose逆向工程，2.together

rose有了，together前天才卸掉，那么就用ROSE，摸索后得出以下步骤，知道的就不用看了，很粗糙的:)

1.新建一个ROSE工程，选择J2EE模板,

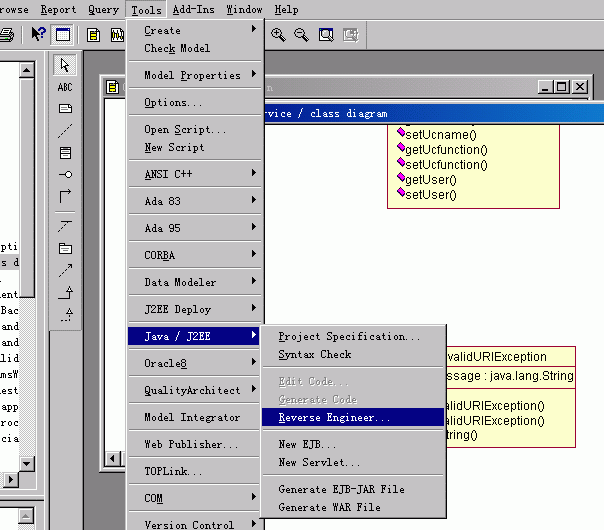

2.如图

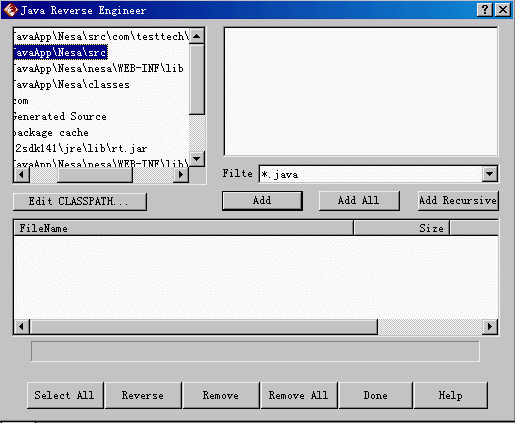

3.在出现的界面中，CLASSPATH中加入源代码的目录，加入支持的包，点'ADD RECURSIVE'点 ‘SELECT ALL‘‘ 点REVERSE ‘，完成后没任何提示,点'DONE'结束。逆向工程完成。

4 逆向工程以后不会自动生成类图，但在logical     view    和component view 里面按照你的java包结构会自动生成相应的包和类，要按照自己的要求建立类图。下面我们将所选包下的所有类显示在新建类图中：

ROSE里新建CLASS DIAGRAM，然后把类包一个个拖到右侧图中，点菜单上的'QUERY'下的'ADD CLASS'，确定。

Rational Rose 逆向工程(java) 常见问题解决：

1. rose逆向工程的时候，属性类型表现为：Logical View::java::lang::
     解决办法：
       菜单->Tools->Java/j2ee->Project
       选择Fundamental Type 页面
       Remoe Common JDK Classes
       Add    Common JDK Classes
     确定即可，也许是Rose的Bug

2. rose逆向工程的时候，报错，一般是类中没有引用了一些包

在菜单view－》log     选中就能看到log     window中出错信息，一般可能是找不到类，你在tools－java/j2ee-project     specification里面设置好项目的相关项，比如classpath等等
     解决办法：
     菜单->Tools->Java/j2ee->project     specification
     选择Class Path页面，将相应的包加入即可
