背景概要
相信大家平时在学习canvas 或 项目开发中使用canvas的时候应该都遇到过这样的需求：实现一个可以书写的画板小工具。
嗯，相信这对canvas使用较熟的童鞋来说仅仅只是几十行代码就可以搞掂的事情，以下demo就是一个再也简单不过的例子了：
<!DOCTYPE html>
<html>
<head>
<title>Sketchpad demo</title>
<style type="text/css">
canvas {
border: 1px blue solid;
}
</style>
</head>
<body>
<canvas id="canvas" width="800" height="500"></canvas>
<script type="text/javascript">
let isDown = false;
let beginPoint = null;
const canvas = document.querySelector('#canvas');
const ctx = canvas.getContext('2d');
// 设置线条颜色
ctx.strokeStyle = 'red';
ctx.lineWidth = 1;
ctx.lineJoin = 'round';
ctx.lineCap = 'round';
canvas.addEventListener('mousedown', down, false);
canvas.addEventListener('mousemove', move, false);
canvas.addEventListener('mouseup', up, false);
canvas.addEventListener('mouseout', up, false);
function down(evt) {
isDown = true;
beginPoint = getPos(evt);
}
function move(evt) {
if (!isDown) return;
const endPoint = getPos(evt);
drawLine(beginPoint, endPoint);
beginPoint = endPoint;
}
function up(evt) {
if (!isDown) return;
const endPoint = getPos(evt);
drawLine(beginPoint, endPoint);
beginPoint = null;
isDown = false;
}
function getPos(evt) {
return {
x: evt.clientX,
y: evt.clientY
}
}
function drawLine(beginPoint, endPoint) {
ctx.beginPath();
ctx.moveTo(beginPoint.x, beginPoint.y);
ctx.lineTo(endPoint.x, endPoint.y);
ctx.stroke();
ctx.closePath();
}
</script>
</body>
</html>
它的实现逻辑也很简单：

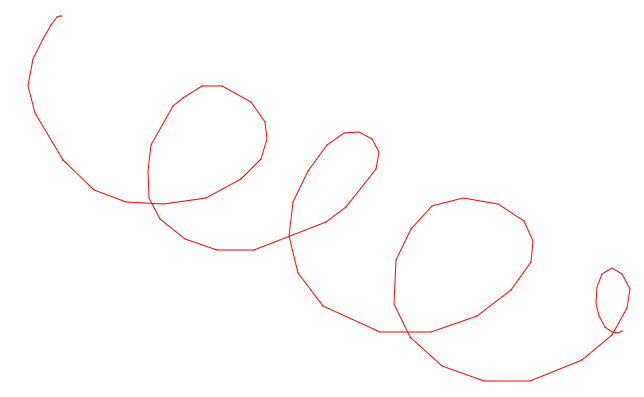

mousedown、mouseup和mousemove，同时我们也创建了一个isDown变量；mousedown，即起笔）时将isDown置为true，而放下鼠标（mouseup）的时候将它置为false，这样做的好处就是可以判断用户当前是否处于绘画状态；mousemove事件不断采集鼠标经过的坐标点，当且仅当isDown为true（即处于书写状态）时将当前的点通过canvas的lineTo方法与前面的点进行连接、绘制；通过以上几个步骤我们就可以实现基本的画板功能了，然而事情并没那么简单，仔细的童鞋也许会发现一个很严重的问题——通过这种方式画出来的线条存在锯齿，不够平滑，而且你画得越快，折线感越强。表现如下图所示：
为什么会这样呢？
问题分析
出现该现象的原因主要是：

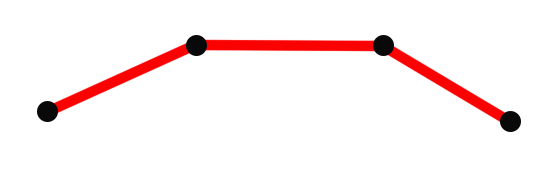

我们是以canvas的lineTo方法连接点的，连接相邻两点的是条直线，非曲线，因此通过这种方式绘制出来的是条折线；
受限于浏览器对mousemove事件的采集频率，大家都知道在mousemove时，浏览器是每隔一小段时间去采集当前鼠标的坐标的，因此鼠标移动的越快，采集的两个临近点的距离就越远，故“折线感越明显“；
如何才能画出平滑的曲线?
要画出平滑的曲线，其实也是有方法的，lineTo靠不住那我们可以采用canvas的另一个绘图API——quadraticCurveTo ，它用于绘制二次贝塞尔曲线。
二次贝塞尔曲线
quadraticCurveTo(cp1x, cp1y, x, y)
调用quadraticCurveTo方法需要四个参数，cp1x、cp1y描述的是控制点，而x、y则是曲线的终点：
更多详细的信息可移步MDN
既然要使用贝塞尔曲线，很显然我们的数据是不够用的，要完整描述一个二次贝塞尔曲线，我们需要：起始点、控制点和终点，这些数据怎么来呢？
有一个很巧妙的算法可以帮助我们获取这些信息
获取二次贝塞尔关键点的算法
这个算法并不难理解，这里我直接举例子吧：

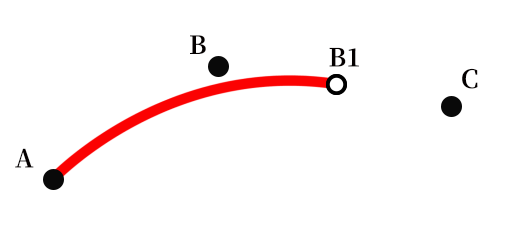

假设我们在一次绘画中共采集到6个鼠标坐标，分别是A, B, C, D, E, F；取前面的A, B, C三点，计算出B和C的中点B1，以A为起点，B为控制点，B1为终点，利用quadraticCurveTo绘制一条二次贝塞尔曲线线段；

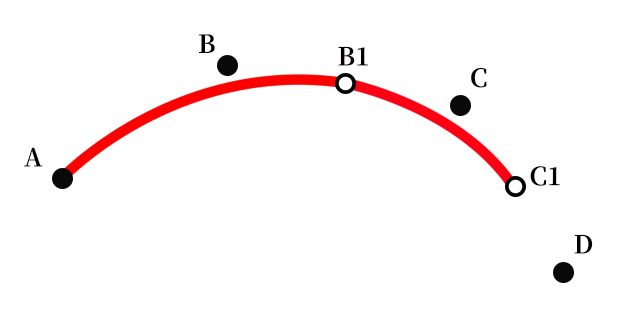

接下来，计算得出C与D点的中点C1，以B1为起点、C为控制点、C1为终点继续绘制曲线；

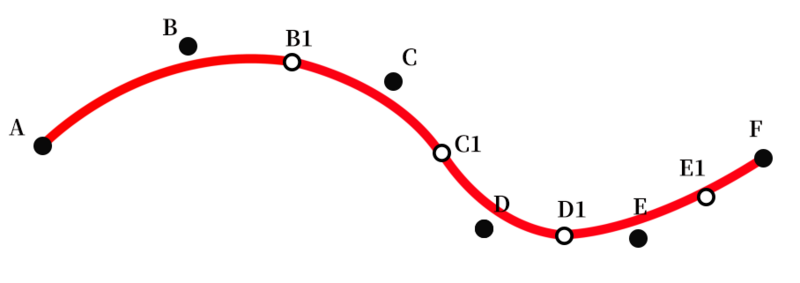

依次类推不断绘制下去，当到最后一个点F时，则以D和E的中点D1为起点，以E为控制点，F为终点结束贝塞尔曲线。
OK，算法就是这样，那我们基于该算法再对现有代码进行一次升级改造：
let isDown = false;
let points = [];
let beginPoint = null;
const canvas = document.querySelector('#canvas');
const ctx = canvas.getContext('2d');
// 设置线条颜色
ctx.strokeStyle = 'red';
ctx.lineWidth = 1;
ctx.lineJoin = 'round';
ctx.lineCap = 'round';
canvas.addEventListener('mousedown', down, false);
canvas.addEventListener('mousemove', move, false);
canvas.addEventListener('mouseup', up, false);
canvas.addEventListener('mouseout', up, false);
function down(evt) {
isDown = true;
const { x, y } = getPos(evt);
points.push({x, y});
beginPoint = {x, y};
}
function move(evt) {
if (!isDown) return;
const { x, y } = getPos(evt);
points.push({x, y});
if (points.length > 3) {
const lastTwoPoints = points.slice(-2);
const controlPoint = lastTwoPoints[0];
const endPoint = {
x: (lastTwoPoints[0].x + lastTwoPoints[1].x) / 2,
y: (lastTwoPoints[0].y + lastTwoPoints[1].y) / 2,
}
drawLine(beginPoint, controlPoint, endPoint);
beginPoint = endPoint;
}
}
function up(evt) {
if (!isDown) return;
const { x, y } = getPos(evt);
points.push({x, y});
if (points.length > 3) {
const lastTwoPoints = points.slice(-2);
const controlPoint = lastTwoPoints[0];
const endPoint = lastTwoPoints[1];
drawLine(beginPoint, controlPoint, endPoint);
}
beginPoint = null;
isDown = false;
points = [];
}
function getPos(evt) {
return {
x: evt.clientX,
y: evt.clientY
}
}
function drawLine(beginPoint, controlPoint, endPoint) {
ctx.beginPath();
ctx.moveTo(beginPoint.x, beginPoint.y);
ctx.quadraticCurveTo(controlPoint.x, controlPoint.y, endPoint.x, endPoint.y);
ctx.stroke();
ctx.closePath();
}
在原有的基础上，我们创建了一个变量points用于保存之前mousemove事件中鼠标经过的点，根据该算法可知要绘制二次贝塞尔曲线起码需要3个点以上，因此我们只有在points中的点数大于3时才开始绘制。接下来的处理就跟该算法一毛一样了，这里不再赘述。

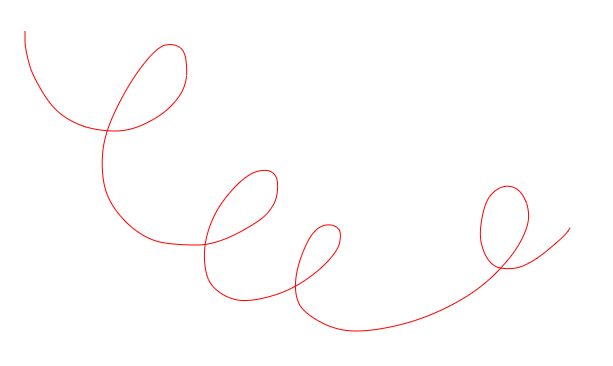

代码更新后我们的曲线也变得平滑了许多，如下图所示：
本文到这里就结束了，希望大家在canvas画板中“画”得愉快~我们下次再见：）
