霍夫直线检测
参数说明：
cv::HoughLinesP( InputArray src, // 输入图像（8位灰度图像） OutputArray lines, // 输出直线两点坐标（vector<Vec4i>） double rho, // 生成极坐标时候的像素扫描步长 double theta, //生成极坐标时候的角度步长（一般取CV_PI/180） int threshold, // 累加器阈值，获得足够交点的极坐标点才被看成是直线 double minLineLength=0;// 直线最小长度 double maxLineGap=0;// 直线最大间隔 )
示例：
#include<iostream>
#include<opencv2/opencv.hpp>
using namespace cv;
int main()
{
Mat src, dst;
src = imread("E:/image/image/line.jpg");
if(src.empty())
{
printf("can not load image \n");
return -1;
}

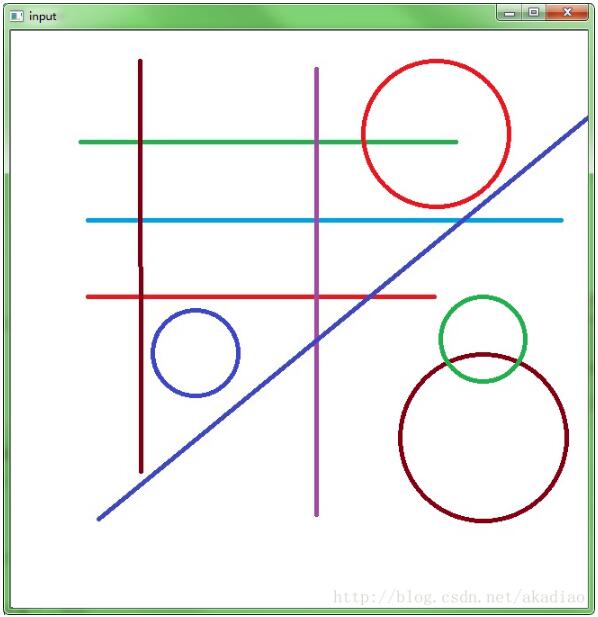

cvNamedWindow("input", CV_WINDOW_AUTOSIZE);
imshow("input", src);
dst = Mat::zeros(src.size(), src.type());
cvtColor(src,dst,CV_RGB2GRAY);
Canny(dst,dst,0,200);
vector<Vec4i> plines;
HoughLinesP(dst, plines, 1, CV_PI/180, 150, 10, 10);
for(size_t i =0; i< plines.size(); i++)
{
Vec4i points = plines[i];
line(src, Point(points[0], points[1]), Point(points[2],points[3]), Scalar(0,255,255), 3, CV_AA);
}

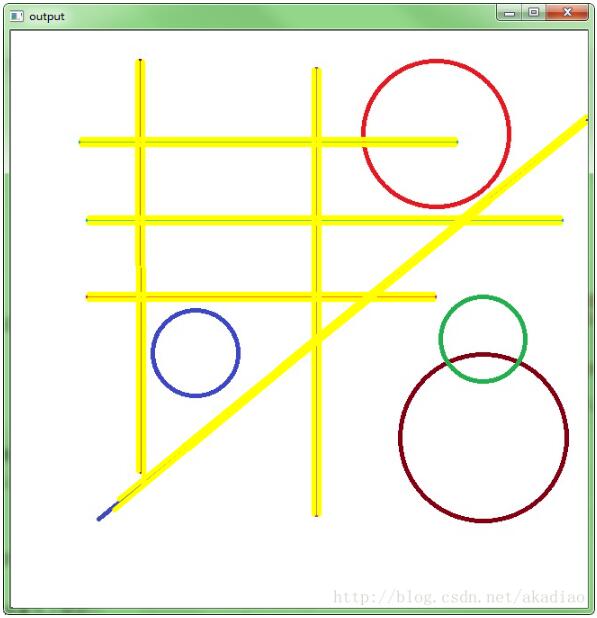

cvNamedWindow("output", CV_WINDOW_AUTOSIZE);
imshow("output", src);
waitKey();
return 0;
}
霍夫圆检测
霍夫圆检测对噪声比较敏感，一般要先对图像做中值滤波。
参数说明：
HoughCircles( InputArray image, // 输入图像 ,必须是8位的单通道灰度图像 OutputArray circles, // 输出结果，即圆信息（圆心+半径） Int method, // 采用方法：HOUGH_GRADIENT Double dp, // dp = 1; Double mindist, // 10 最短距离-可以分辨是两个圆的，否则认为是同心圆：src_gray.rows/8 Double param1, // 用于Canny的边缘阀值上限，下限被置为上限的一半 Double param2, // 中心点累加器阈值 Int minradius, // 最小半径 Int maxradius//最大半径 )
示例：
#include<iostream>
#include<opencv2/opencv.hpp>
using namespace cv;
int main()
{
Mat src, dst;
src = imread("E:/image/image/line.jpg");
if(src.empty())
{
printf("can not load image \n");
return -1;
}

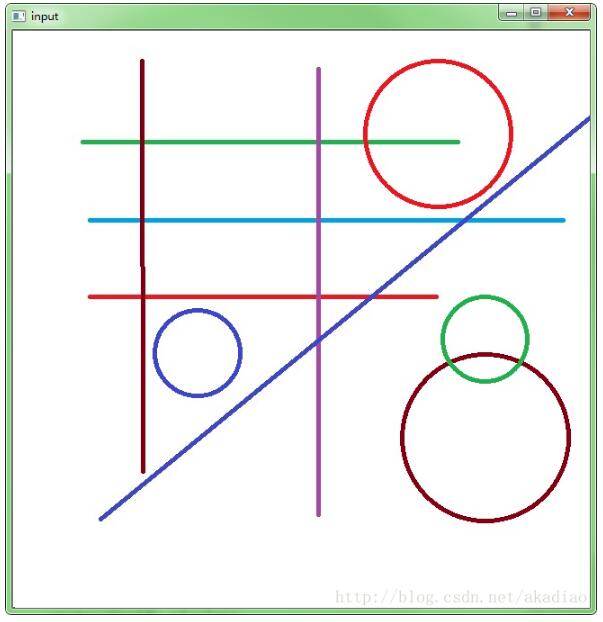

cvNamedWindow("input", CV_WINDOW_AUTOSIZE);
imshow("input", src);
cvtColor(src,src,CV_RGB2GRAY);
dst = src.clone();
cvtColor(dst,dst,CV_GRAY2RGB);
//中值滤波
medianBlur(src,src,3);
vector<Vec3f> circles;
HoughCircles(src,circles,CV_HOUGH_GRADIENT,1,100,45,30,45,220);
for(size_t i = 0; i < circles.size(); i++)
{
Vec3f c = circles[i];
circle(dst, Point(c[0], c[1]), c[2], Scalar(0,255,255), 3, CV_AA);
}

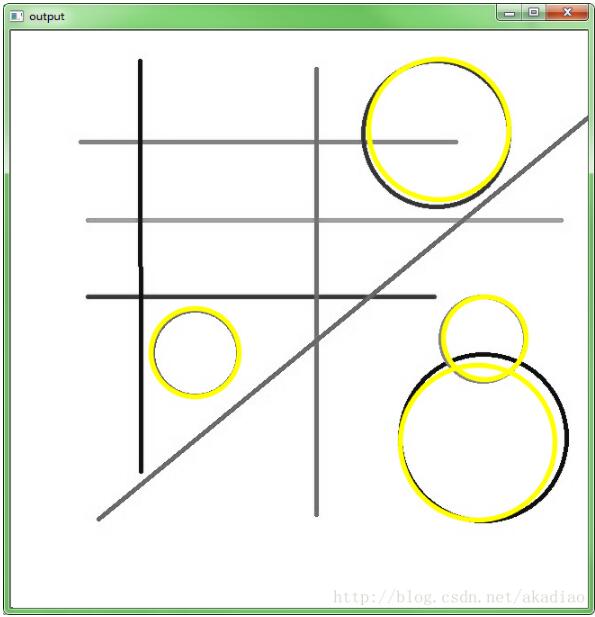

cvNamedWindow("output", CV_WINDOW_AUTOSIZE);
imshow("output", dst);
waitKey();
return 0;
}
