Opencv中求点集的最小外结矩使用方法minAreaRect，求点集的最小外接圆使用方法minEnclosingCircle。
minAreaRect方法原型：
RotatedRect minAreaRect( InputArray points );
输入参数points是所要求最小外结矩的点集数组或向量；
minEnclosingCircle方法原型：
void minEnclosingCircle( InputArray points,
CV_OUT Point2f& center, CV_OUT float& radius );
第一个参数points是所要求最小外结圆的点集数组或向量；
第二个参数Point2f类型的center是求得的最小外接圆的中心坐标；
第三个参数float类型的radius是求得的最小外接圆的半径；
使用minAreaRect和minEnclosingCircle方法分别求最小外接矩和圆：
#include "core/core.hpp"
#include "highgui/highgui.hpp"
#include "imgproc/imgproc.hpp"
#include "iostream"
using namespace std;
using namespace cv;
int main(int argc,char *argv[])
{
Mat imageSource=imread(argv[1],0);
imshow("Source Image",imageSource);
Mat image;
blur(imageSource,image,Size(3,3));
threshold(image,image,0,255,CV_THRESH_OTSU);
imshow("Threshold Image",image);
//寻找最外层轮廓
vector<vector<Point>> contours;
vector<Vec4i> hierarchy;
findContours(image,contours,hierarchy,RETR_EXTERNAL,CHAIN_APPROX_NONE,Point());
Mat imageContours=Mat::zeros(image.size(),CV_8UC1); //最小外接矩形画布
Mat imageContours1=Mat::zeros(image.size(),CV_8UC1); //最小外结圆画布
for(int i=0;i<contours.size();i++)
{
//绘制轮廓
drawContours(imageContours,contours,i,Scalar(255),1,8,hierarchy);
drawContours(imageContours1,contours,i,Scalar(255),1,8,hierarchy);
//绘制轮廓的最小外结矩形
RotatedRect rect=minAreaRect(contours[i]);
Point2f P[4];
rect.points(P);
for(int j=0;j<=3;j++)
{
line(imageContours,P[j],P[(j+1)%4],Scalar(255),2);
}
//绘制轮廓的最小外结圆
Point2f center; float radius;
minEnclosingCircle(contours[i],center,radius);
circle(imageContours1,center,radius,Scalar(255),2);
}
imshow("MinAreaRect",imageContours);
imshow("MinAreaCircle",imageContours1);
waitKey(0);
return 0;
作图步骤：
1. 对原始图像均值滤波并二值化；
2. 求图像的最外层轮廓；
3. 使用minAreaRect方法求轮廓的最小外接矩形，转化求得矩形的四个顶点坐标，并绘制矩形；
4. 使用minEnclosingCircle方法求轮廓的最小外接圆，获取圆心和半径信息，并绘制圆；

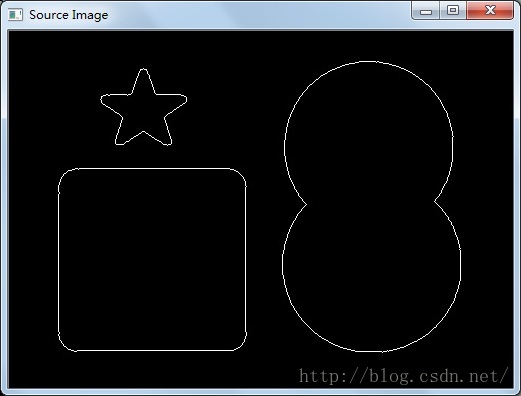

原始图像：

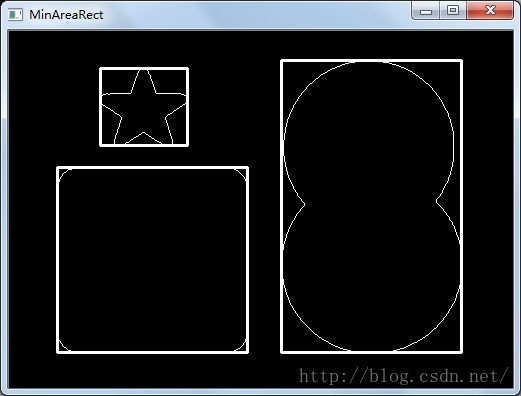

最小外接矩：

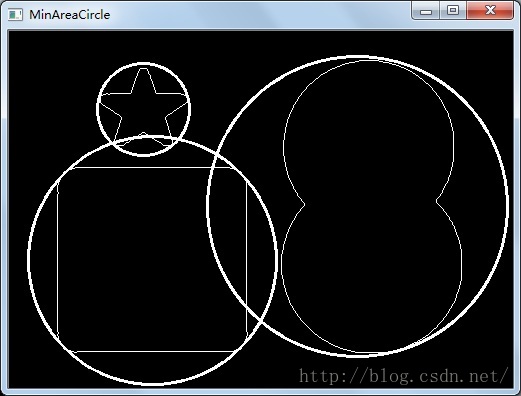

最小外接圆：
