对于按压式的Button按钮，WM_CTLCOLOR无法完成按钮控件的背景颜色和字体颜色修改，若想要完成外观定制需要添加WM_DRAWITEM消息或者重写CButton类中的DrawItem函数完成按钮外观修改，下面逐一介绍。
自绘制知识基础
自绘制需要的两个基础步骤：
1.控件类型设置为 BS_OWNERDRAW
2.添加WM_DRAWITEM消息响应函数或者重写DrawItem函数。
WM_DRAWITEM消息响应原型如下：
afx_msg void OnDrawItem( int nIDCtl, LPDRAWITEMSTRUCT lpDrawItemStruct );
参数：
nIDCtl
包含了发送WM_DRAWITEM消息的控件的标识符。如果菜单发送了此消息，则nIDCtl中包含0。
lpDrawItemStruct
指定了指向DRAWITEMSTRUCT数据结构的长指针，其中包含有关要画出的项和要求的绘图类型的信息。
说明：
当控件或菜单的可视状态发生变化时，框架为自画按钮控件、组合框控件、列表框控件或者菜单的拥有者调用这个成员函数。
DRAWITEMSTRUCT结构体信息如下：
typedef struct tagDRAWITEMSTRUCT
{
UINT CtlType;
UINT CtlID;
UINT itemID;
UINT itemAction;
UINT itemState;
HWND hwndItem;
HDC hDC;
RECT rcItem;
ULONG_PTR itemData;
} DRAWITEMSTRUCT;
DrawItem函数原型如下，入参和OnDrawItem一样，不再重复介绍：
virtual void DrawItem(LPDRAWITEMSTRUCT /*lpDrawItemStruct*/);
需要说明的是，若某个控件拥有了BS_OWNERDRAW属性，则控件的绘制将由父窗口完成转移给了“程序员”，程序员需要完成所有的绘制工作，也就实现了控件自绘，若没有完成控件绘制功作，我们在界面上将看不到对应的控件，我们在重绘某个控件时，强烈推荐使用子类化方法，比如想自绘Button控件, 首先添加自己的类CMYButton 继承自 CButton，这样的设计符合程序设计思想，避免了父类功能的臃肿，也实现了程序的复用。
自绘制原理分析

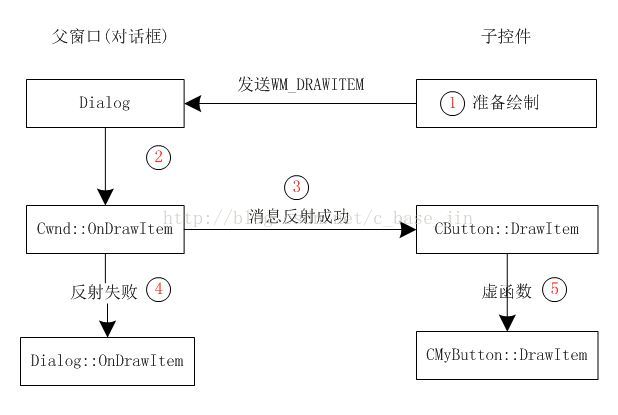

自绘基本流程我已经绘制成流程图了，这样也清晰易懂，图中的数字标识也给出了简单介绍，自绘流程如图1所示：
图1 自绘制原理
1.子控件将要被绘制时，检测该控件有BS_OWNERDRAW属性，则向父窗口发送WM_DRAWITEM消息
2.父窗口完成收集和准备控件绘制所必要的信息
3.若ReflectLastMsg函数返回TRUE，表示消息反射成功，使用子控件中的绘制代码
4.若ReflectLastMsg函数返回FALSE，表示消息反射失败，使用父窗口中的绘制代码
5.消息反射成功了，我们就可以重写CButton中DrawItem虚函数完成控件自绘制
下面将展示如何完成控件的绘制步骤：
1.基于对话框建立DrawButton工程

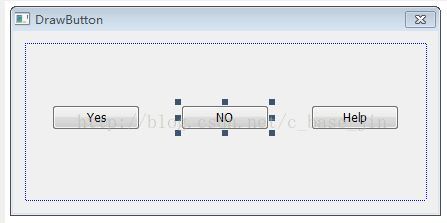

2.添三个按压式Button控件，其ID分别四IDC_YES,IDC_NO, IDC_HELP如图2所示：
图2 控件布局
3.分别在父窗口(对话框)和子类化中实现自绘，具体过程如下：
父窗口中实现自绘制
具体过程：类视图->属性->查找WM_WM_DRAWITEM->添加并编辑"OnDrawItem"，其代码如下：
void CDrawButtonDlg::OnDrawItem(int nIDCtl, LPDRAWITEMSTRUCT lpDrawItemStruct)
{
// TODO: 在此添加消息处理程序代码和/或调用默认值
//获得button标题
CString btnCaption = _T("Dialog");
CDC* pDC = CDC::FromHandle(lpDrawItemStruct->hDC);
CRect drawRect;
//获得绘图DC
//得到原Button的矩形大小
drawRect.CopyRect(&(lpDrawItemStruct->rcItem));
//绘制控件框架
pDC->DrawFrameControl(&drawRect,DFC_BUTTON,lpDrawItemStruct->CtlType);
//创建画刷
CBrush pBrush;
pBrush.CreateSolidBrush(RGB(100,130,10));
//画矩形
pDC->FillRect(drawRect,&pBrush);
//定义一个CRect用于绘制文本
CRect textRect;
//拷贝矩形区域
textRect.CopyRect(&drawRect);
//获得字符串尺寸
CSize sz = pDC->GetTextExtent(btnCaption);
//调整文本位置 居中
textRect.top += (textRect.Height()- sz.cy)/2;
//设置文本背景透明
pDC->SetBkMode(TRANSPARENT);
//设置文本颜色
pDC->SetTextColor(RGB(0,0,255));
//绘制文本内容
pDC->DrawText(btnCaption,&textRect,DT_RIGHT|DT_CENTER|DT_BOTTOM);
CDialog::OnDrawItem(nIDCtl, lpDrawItemStruct);
}
子类化实现自绘制
具体过程：
1.类视图->点击工程名->点击添加->MFC类->基类：CButton，子类命名为CMyButton。
2.资源视图->控件IDC_YES,IDC_HELP添加变量->类型选择为CMyButton。
在自定义的CMyButton中我们添加DrawItem虚函数，其具体代码如下：
void CMyButton::DrawItem(LPDRAWITEMSTRUCT lpDrawItemStruct)
{
CString btnCaption = "";
//设置标题
switch (lpDrawItemStruct->CtlID)
{
case IDC_YES:
btnCaption = "Yes";
break;
case IDC_NO:
btnCaption = "No";
break;
case IDC_HELP:
btnCaption = "Help";
break;
default:
;
}
CDC* pDC = CDC::FromHandle(lpDrawItemStruct->hDC);
CRect drawRect;
//获得绘图DC
//得到原Button的矩形大小
drawRect.CopyRect(&(lpDrawItemStruct->rcItem));
//绘制控件框架
pDC->DrawFrameControl(&drawRect,DFC_BUTTON,lpDrawItemStruct->CtlType);
//使得初始的button颜色不一样
static int nStepColor = 0;
//创建画刷
CBrush pBrush;
pBrush.CreateSolidBrush(RGB(100+nStepColor,130,nStepColor));
//画矩形
pDC->FillRect(drawRect,&pBrush);
//定义一个CRect用于绘制文本
CRect textRect;
//拷贝矩形区域
textRect.CopyRect(&drawRect);
//获得字符串尺寸
CSize sz = pDC->GetTextExtent(btnCaption);
//调整文本位置 居中
textRect.top += (textRect.Height()- sz.cy)/2;
//设置文本背景透明
pDC->SetBkMode(TRANSPARENT);
//设置文本颜色
pDC->SetTextColor(RGB(0,0,255));
//绘制文本内容
pDC->DrawText(btnCaption,&textRect,DT_RIGHT|DT_CENTER|DT_BOTTOM);
nStepColor += 120;
}

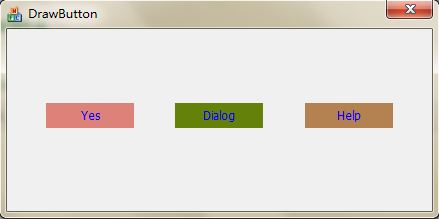

运行效果：
说明中间一个Button按钮的自绘是由父窗口的OnDrawItem实现的。
