本文实例为大家分享了Opencv Hough算法实现直线检测的具体代码，供大家参考，具体内容如下
（1）载入需检测的图及显示原图
Mat g_srcImage = imread("C:\\Users\\lenovo\\Pictures\\Saved Pictures\\Q.jpg"); //图片所放路径
imshow("【原始图】", g_srcImage);
（2）为显示不同的效果图而设置滑动条
namedWindow("【效果图】", 1);
createTrackbar("值", "【效果图】", &g_nthreshold, 200, on_HoughLines);
（3）图像处理及显示
//进行边缘检测和转化为灰度图
Canny(g_srcImage, g_midImage, 50, 200, 3);//进行一次canny边缘检测
cvtColor(g_midImage, g_dstImage, CV_GRAY2BGR);//转化边缘检测后的图为灰度图
//调用一次回调函数，调用一次HoughLinesP函数
on_HoughLines(g_nthreshold, 0);
HoughLinesP(g_midImage, g_lines, 1, CV_PI / 180, 80, 50, 10);
//显示效果图
imshow("【效果图】", g_dstImage);
waitKey(0);
return 0;
（4）主要函数：on_HoughLines()
//定义局部变量储存全局变量
Mat dstImage = g_dstImage.clone();
Mat midImage = g_midImage.clone();
//调用HoughLinesP函数
vector<Vec4i> mylines;
HoughLinesP(midImage, mylines, 1, CV_PI / 180, g_nthreshold + 1, 50, 10);
//循环遍历绘制每一条线段
for (size_t i = 0; i < mylines.size(); i++)
{
Vec4i l = mylines[i];
line(dstImage, Point(l[0], l[1]), Point(l[2], l[3]), Scalar(23, 180, 55), 1, CV_AA);
}
//显示图像
imshow("【效果图】", dstImage);
（5）源代码：
#include <opencv2/opencv.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>
using namespace std;
using namespace cv;
Mat g_srcImage, g_dstImage, g_midImage;//原始图、中间图和效果图
vector<Vec4i> g_lines;//定义一个矢量结构g_lines用于存放得到的线段矢量集合
//变量接收的TrackBar位置参数
int g_nthreshold = 100;
static void on_HoughLines(int, void*);//回调函数
static void ShowHelpText();
int main()
{
//改变console字体颜色
system("color 3F");
ShowHelpText();
//载入原始图和Mat变量定义
Mat g_srcImage = imread("C:\\Users\\lenovo\\Pictures\\Saved Pictures\\Q.jpg");
//显示原始图
imshow("【原始图】", g_srcImage);
//创建滚动条
namedWindow("【效果图】", 1);
createTrackbar("值", "【效果图】", &g_nthreshold, 200, on_HoughLines);
//进行边缘检测和转化为灰度图
Canny(g_srcImage, g_midImage, 50, 200, 3);//进行一次canny边缘检测
cvtColor(g_midImage, g_dstImage, CV_GRAY2BGR);//转化边缘检测后的图为灰度图
//调用一次回调函数，调用一次HoughLinesP函数
on_HoughLines(g_nthreshold, 0);
HoughLinesP(g_midImage, g_lines, 1, CV_PI / 180, 80, 50, 10);
//显示效果图
imshow("【效果图】", g_dstImage);
waitKey(0);
return 0;
}
static void on_HoughLines(int, void*)
{
//定义局部变量储存全局变量
Mat dstImage = g_dstImage.clone();
Mat midImage = g_midImage.clone();
//调用HoughLinesP函数
vector<Vec4i> mylines;
HoughLinesP(midImage, mylines, 1, CV_PI / 180, g_nthreshold + 1, 50, 10);
//循环遍历绘制每一条线段
for (size_t i = 0; i < mylines.size(); i++)
{
Vec4i l = mylines[i];
line(dstImage, Point(l[0], l[1]), Point(l[2], l[3]), Scalar(23, 180, 55), 1, CV_AA);
}
//显示图像
imshow("【效果图】", dstImage);
}
static void ShowHelpText()
{
//输出一些帮助信息
printf("\n\n\n\t通过调整滚动条观察图像的不同效果~\n\n");
printf("\n\n\t\t\t by浅墨");
}

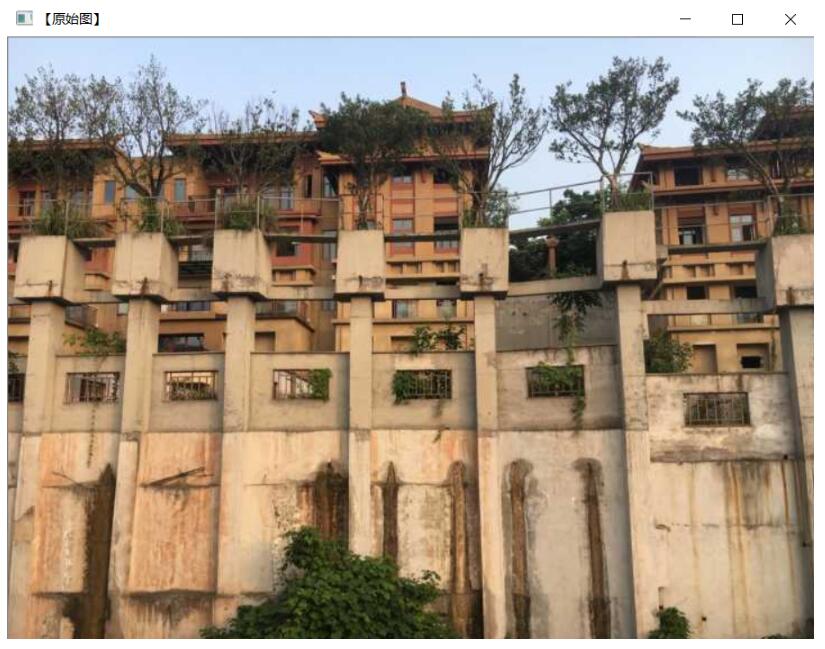

（6）原图：
效果图（调节滑条显示不同结果图）：

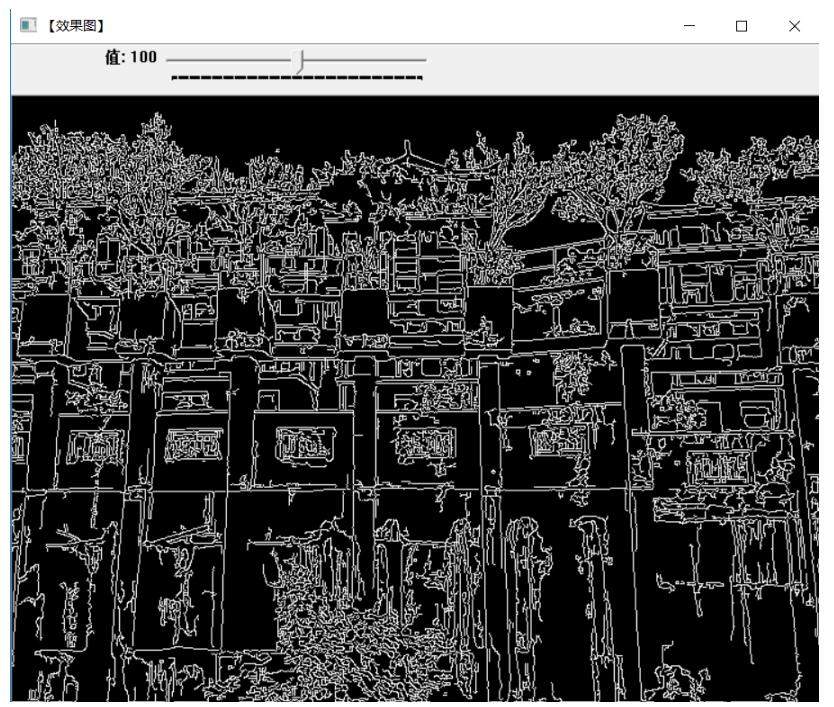

值为100时：

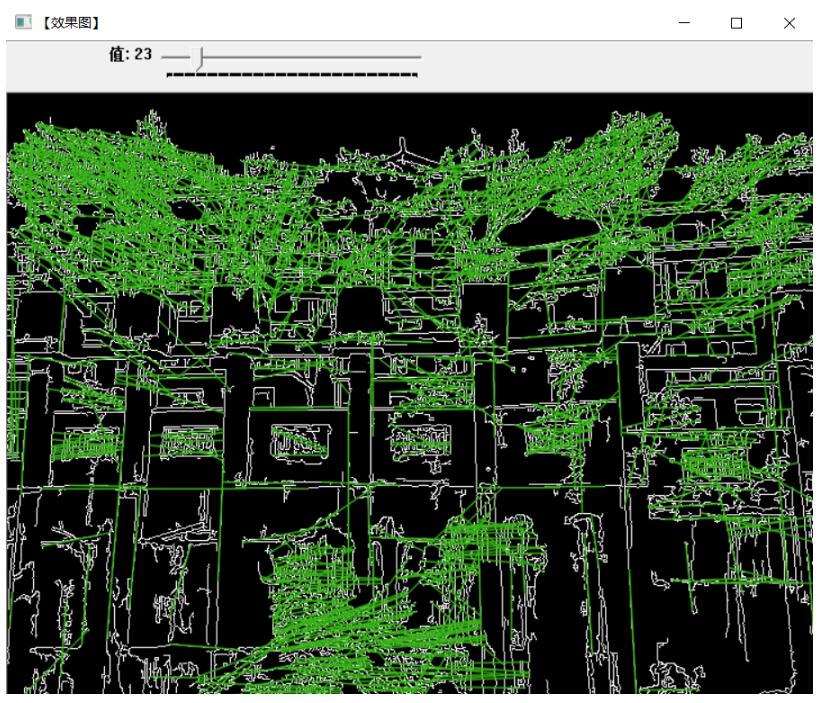

值为23时：

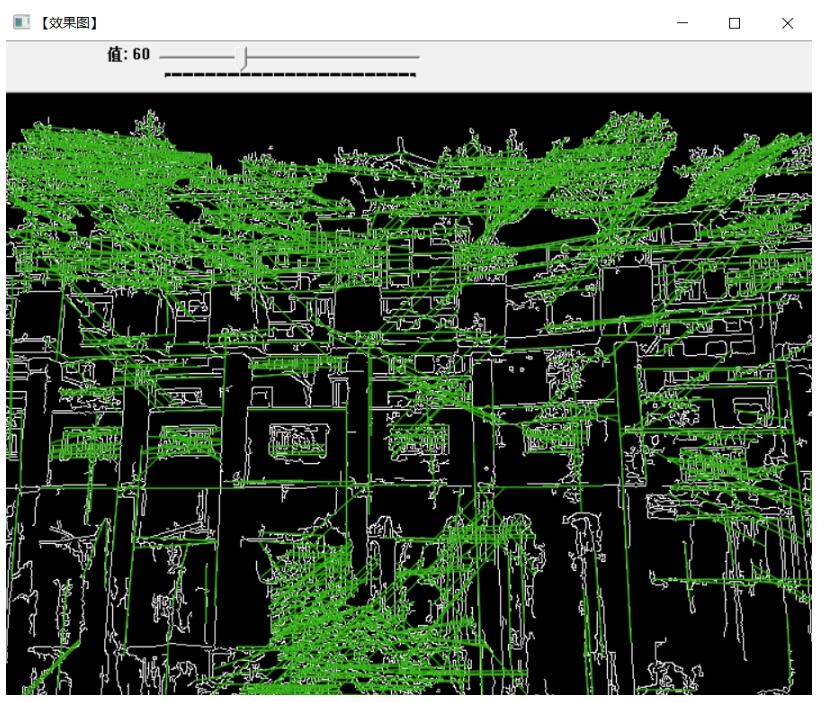

值为60时：
值为126时：

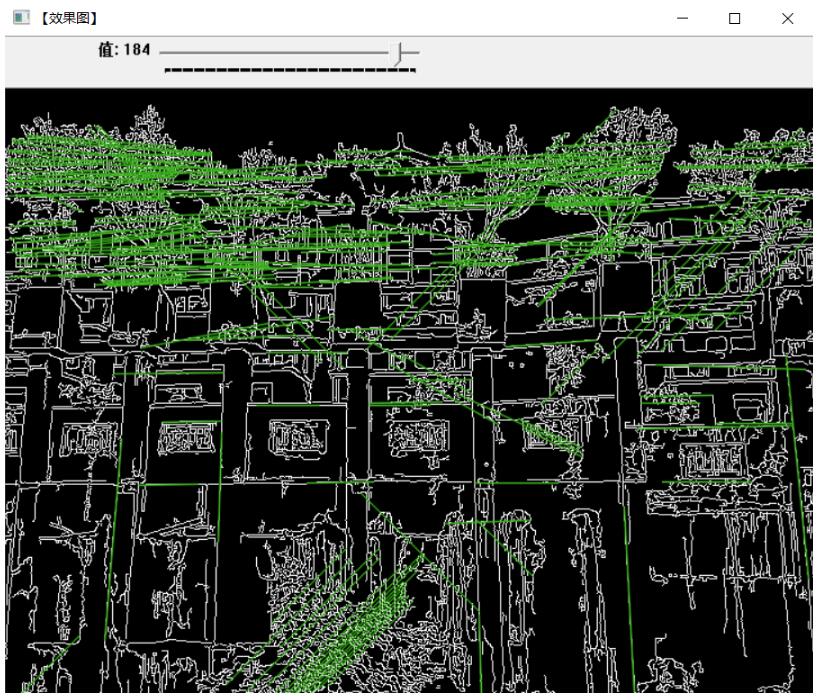

值为184时：
