不知道大家在进行开发县级电网调度自动化系统的时候，是否都会遇到一个问题就是：要绘制一个电力系统一次接线图。大家都应该知道其实电力系统的一次接线图是较为复杂的，如果想要使用一般的编程方法来进行绘制的话，基本上就是行不通的。那么我们应该怎样才可以更加的高效直接呢？今天小编就会给大家介绍一个方法，那就是：利用C语言编辑画图程序的实现方法。希望这篇教程对于大家有所帮助。
一、实现方法
在教程开始之前，小编先为大家介绍一下在编程程序里面早已定义了几个特殊按钮。为什么小编要为大家介绍这几个特殊按钮呢？那是因为这个几个特殊按钮可以帮助我们可以高效的完成程序开发。
具体的特殊按钮如下：
特殊键\\"E":主要作用是用来调出已有文件；
特殊键\\"S":将当前的图形存入到文件里面；
特殊键\\"V":提起画笔；
特殊键\\"C":绘制一个圆；
特殊键\\"W":开始绘制一个图；
特殊键\\"R":开始擦除一个图。
好了，这几个特殊键小编就已经介绍完毕了。现在小编就为大家介绍一下具体的实现方法吧。
当程序一开始运行的时候,大家就可以在电脑的屏幕上看到一个黄色的边框，这个边框其实是用来设定画图的区域。在画图的区域中间会出现一个提起的画笔符号，当大家单击按下特殊键"W"的时候，刚刚提起的画笔符号变为。这个时候就可以使用移动方向键(左上、左下、右上、右下、上、下、左、右)来进行绘图；当大家单击按下特殊键"R"键的时候，画笔符号就会变为。这个时候可以使用移动方向键来进行擦图；在绘图的过程中,当我们按下特殊键"C",就可以绘制出一个圆，这个圆的半径是为20个象素点。当大家结束绘图的时候,只需要按下特殊键"S",就可以把画好的图形进行存盘了;按下特殊键"E"就可以调出已经有的图形来进行相对应的编辑了。
二、源程序清单

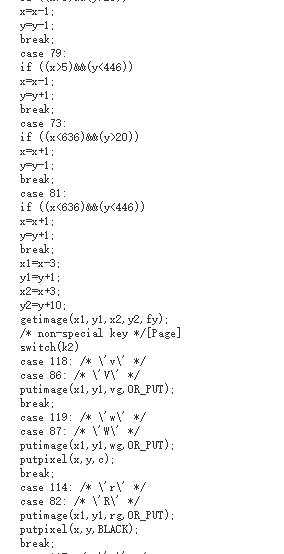

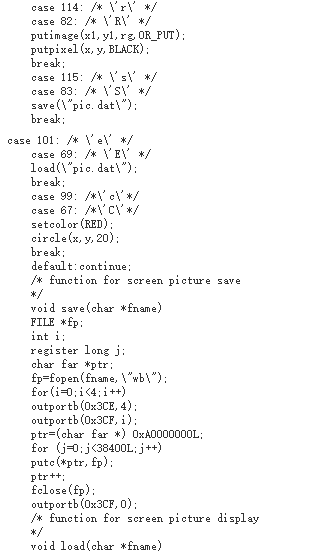

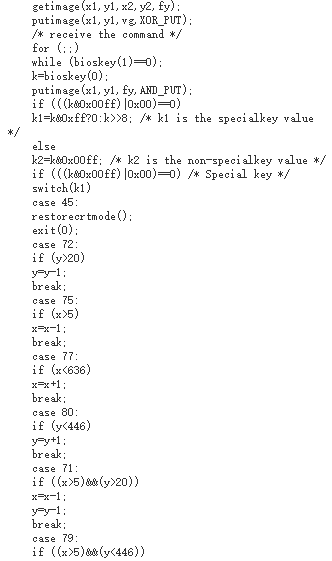

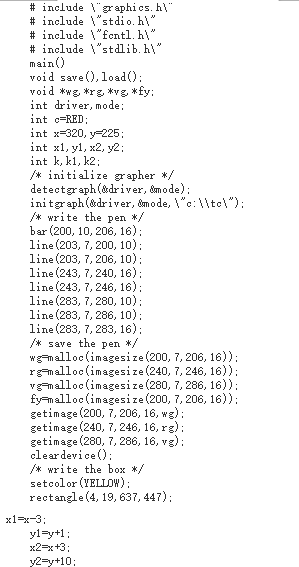

在这里，小编会为大家提供源程序清单。相对来说源程序代码还是很长的，所以大家一定要有耐心研究下去哟！具体的程序代码如下图：
三、小编总结
这个编程程序会在TurboC2.0环境下运行通过，而且大家还可以发现其实它的使用效果是非常良好的。大家也可以根据自己的实际需要，对这个程序进行相应的扩充，方便用来增加绘图的功能。
