U盘主控板是什么？
U盘主控板其实就是U盘主要的芯片 也是一种记意体 买了主控芯片要焊接USB接头才能正常使用。
U盘主控是U盘主控制电路，不包含flash(闪存)的控制电路板.其主要电路构成有供电电路，时钟电路等。
电路和时钟
供电
分为主控所需的供电和FLASH所需的供电，这两个是关键，而U盘电路非常的简单，如没有 供电一般都是保险电感损坏或3.3V稳压块损坏，说到稳压块再这里也说一下，其有三个引脚分别是电源输入（5V）、地、电源输出（3.3），工作原理就是当输入脚输入一个5V电压时，输出脚就会输出一个稳定的 3.3V。只要查到哪里是没有供电的根源，问题就会很好解决了。
时钟
因主控要在一定频率下才能工作，跟FLASH通信也要*时钟信号进行传输，所以如果时钟信号没有，主控一定不会工作的。而在检查这方面电路的时候，其实时钟产生电路很简单，只需要检查晶振及其外围电路即可，因晶振怕摔而U盘小巧很容易掉在地上造成晶振损坏，只要更换相同的晶振即可。注意：晶振是无法测量的，判断其好坏最好的方法就是代换一个好的晶振来判断。
主控板用途
1、可以自制U盘，配金属外壳，如同全新（生产U盘你也可以！）
2、利用无维修价值的MP3闪存（做维修的你一定有一堆闪存吧？）
3、维修MP3的好帮手，可用来低格MP3闪存
4、U盘终极维修，只要闪存是好的（U盘维修就是这么简单）
5、U盘数据恢复（想1次赚上百块吗？）
6、数码初学者DIY学习维修（学习焊接的最佳套料）
7、可以替代几百元的FLASH清空架（可以节省一大笔哦）
U盘主控板主要包括3大部分：USB接口、主控、晶振。
一、USB接口：为U盘供电，传输数据。
二、U盘主控：主控是U盘主控制电路，不包含flash(闪存)的控制电路板。其主要电路构成有供电电路、时钟电路等。
供电电路和时钟电路
（1）供电电路
分为主控所需的供电和FLASH所需的供电，这两个是关键，而U盘电路非常的简单，如果u盘没有检测到供电一般都是保险电感损坏或3.3V稳压块损坏，说到稳压块再这里也说一下，其有三个引脚分别是电源输入（5V）、地、电源输出（3.3V），工作原理就是当输入脚输入一个5V电压时，输出脚就会输出一个稳定的 3.3V。只要查到哪里是没有供电的根源，问题就会很好解决了。
（2）时钟电路
因主控要在一定频率下才能工作，跟FLASH通信也要有时钟信号进行传输，所以如果时钟信号没有，主控一定不会工作的。而在检查这方面电路的时候，其实时钟产生电路很简单，只需要检查晶振及其外围电路即可，因晶振怕摔而U盘小巧很容易掉在地上造成晶振损坏，只要更换相同的晶振即可。注意：晶振是无法测量的，判断其好坏最好的方法就是代换一个好的晶振来判断。
三、这里再介绍一下时钟电路里的晶振：
晶振是用一种能把电能和机械能相互转化的晶体，在共振的状态下工作，以提供稳定、精确的振荡信号。晶振的作用是为系统提供基本的时钟信号。晶振相当于人体的心脏推动血液流动。U盘的晶振分很多封装形式，一般就是图中那个小圆柱，里面有两个小夹子，夹住一片石英晶体薄片，两端一通电石英晶体就以一定频率震荡，并在线路中产生振荡信号，给主控使用。因此，它是U盘中最容易坏的一个元件。U盘不慎跌落后损坏，往往是石英晶体片摔碎了。系统提示无法识别的USB设备大多情况下是晶振坏了。
四、U盘主控板用途
1、利用无维修价值的MP3闪存，可以自制U盘，配上外壳，如同全新
2、维修MP3的好帮手，可用来清空MP3闪存
3、U盘数据恢复
4、数码初学者DIY练手
5、可以替代几百元的FLASH清空架

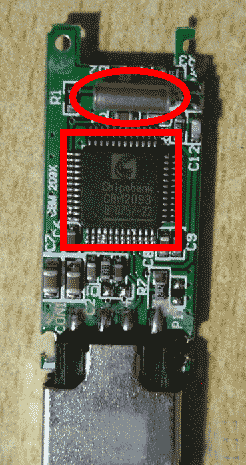

如图:芯邦CBM2093的主控板（图中方圈圈出的黑色芯片即为主控芯片，上边的圆柱即为晶振）：
