硬盘电路板的构成
1.2.1 硬盘芯片的组成
1. 电机驱动芯片：用于驱动硬盘的主轴电机和音圈电机，由于现在的硬盘转速太高导致该芯片发热量大而易损坏。
2. 前置信号处理器:用于加工磁头传来的信号
3. 接口芯片CPU和数字信号处理器:一般都集成于一个芯片，因为集成度较高，所以损坏率也较高。

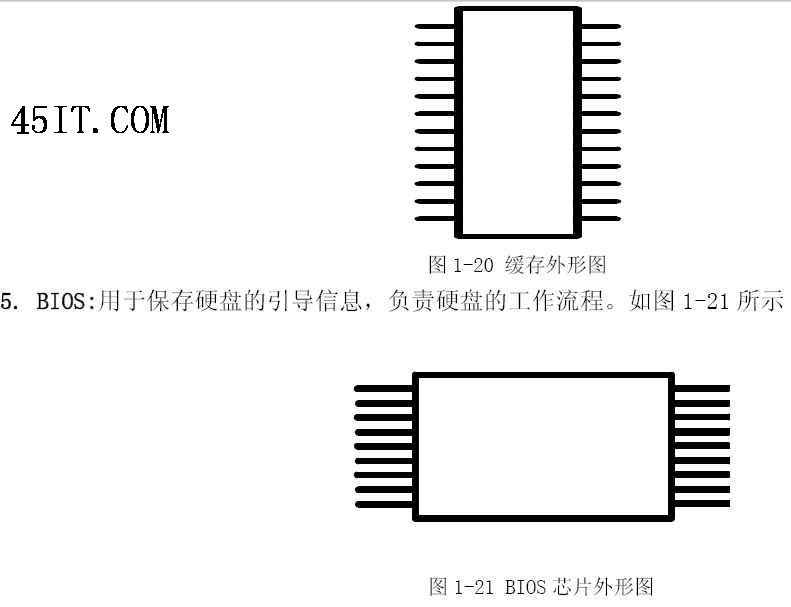

4. 缓存：外形和内存条的内存颗粒相似，用于加快硬盘数据的传输速度，大小2M和8M的较多。如图1-20所示
图
1.2.2 硬盘元器件的组成
1.电容：用字母“C”表示
有极性（黄色或黑色的较多，有标记一端为“负极”）
(1) 电容
无极性（棕色或灰色的较多）
(2) 主要作用：滤波、耦合、旁路、与电感组成“LC”谐振电路、与电阻组成“RC”定时电路。
(3) 特性：通交流隔直流

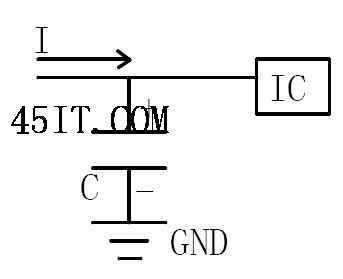

(4) 在电路中的作用：如图1-22所示
图1-22 电容滤波用法
(5) 好坏判断：摘下来用数字万用表单独测量应为无穷大，在电路板上测量应有几百的数值，若出现阻值非常小或直接导通说明此电容损坏。
补充：硬盘上没有电解电容，只有帖片电容，而贴片电容不易坏，但我们可以通过测量电容来判断芯片的好环。
2. 电感:用“L”表示
（1）主要作用：储能、滤波、隔离与电容组成“LC”谐振电路，在硬盘电路中一般起保险和滤波用。
（2）特性：通直流，阻交流。
（3）好坏判断：把万用表定位到二极管档，用两表笔测量电感两端应为“0”或10以内的数值为好元件，若测得的结果偏大或为无穷大则为坏。
3. 二极管：用“D”表示
（1）主要作用：检波、整流、稳压、钳位、限幅和作开关用。
（2）特性：单向导通

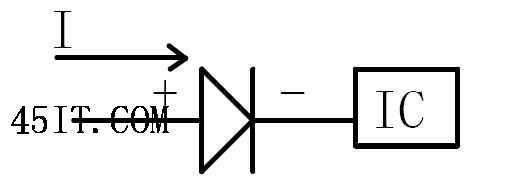

（3）整流二极管的用法：如图1-23所示
图1-23 整流二极管实际应用

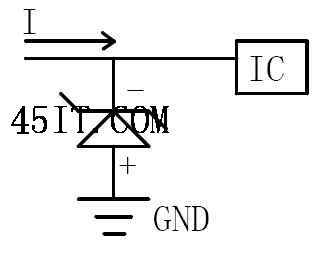

（4）稳压二极管的用法：如图1-24 所示 IGNDIC-+
图1-24 稳压二极管实际应用
（5）好坏判断：
将数字表万用表定位到二极管档，红表笔接二极管的正极、黑表笔接二极管的负极，此时测得的是二极管的正向导通阻值，也就是二极管的正向压降值。不同的二极管根据它内部材料不同所测得的正向压降值也不同。若显示的数值为“0”，则说明管子短路；若显示为“1”则说明管子开路。然后调换表笔再测，表上应为“1”即为无穷大，若不为无穷大则为坏。
4. 场效应管：用“Q”表示
（1）主要作用：放大、调制、谐振和作开关用。
G极与D极和S极正反向均为∞

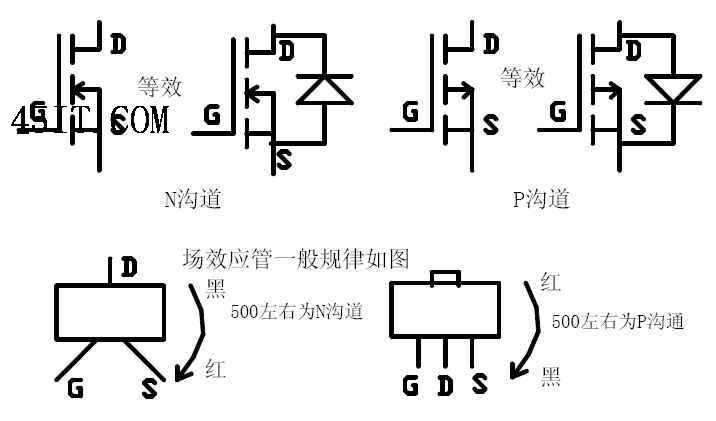

图1-25 场效应管符号和外形图
（2） 好坏判断：如图1-25所示
把数字万用表打到二极管档，用两表笔任意触碰场效应管的三只引脚，好的场效应管最终测量结果只有一次有读数，并且在500左右。如果在最终测量结果中测得只有一次有读数，并且为“0”时，须用表笔短接场效应管三只引脚，然后再测量一次，若又测得一组为500左右读数时，此管也为好管。不符合以上规律的场效应管均为坏管。
5. 电阻：用“R”来表示
（1） 主要作用：降压、分压、限流、分流等作用。
（2） 硬盘上都是贴片电阻，其大小识别：
1RO=1Ω
4R7=4.7Ω
101=100Ω
103=10000Ω
（3） 好坏判断：
普通电阻损坏表现为：阻值明显增大或为无穷大。
保险电阻损坏表现为：有阻值或为无穷大。
