前言

border 边框属性可以说是我们在网页布局中最常用不过的一个属性之一。 border 它不只是边框，它还有很多非常有用的“黑魔法”哈，让我们一起来学习一下。

border绘制几何形状的原理

我们先来看一个简单的小例子：

在页面上写一个 div

<div class="border-test"><div>

给这个 div 加上以下样式

.border-test {
  width: 200px;
  height: 200px;
  background-color: #000;
  border-top: 50px solid red;
  border-right: 50px solid yellow;
  border-bottom: 50px solid blue;
  border-left: 50px solid green;
}

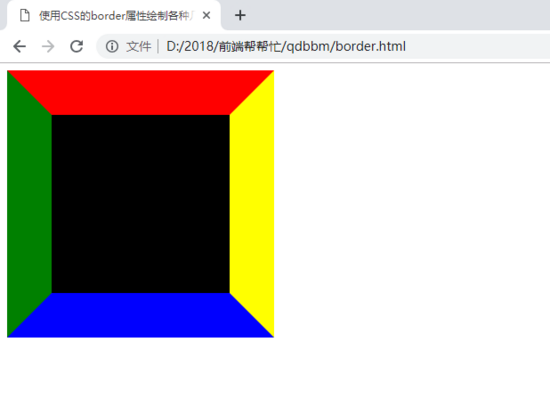

在浏览器预览可以看到下面的效果

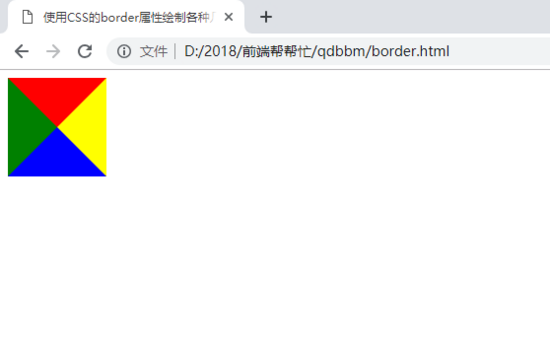

接下来，我们把这个 div 的宽度跟高度都设为 0 ，看看是什么效果

是不是剩下4个不同颜色不同方向的三角形了，继续往下看，一起来见证下 border 的黑魔法。

border能绘制什么几何形状？

三角形
梯形
平行四边形
五边形
六边形
八边形
五角星
六角星
...

三角形

向上的三角形

要得到向上的三角形，是不是只要设置 上边框 的宽度为 0 ，设置 上边框 、 左边框 、 右边框 的边框颜色设为 transparent 透明，保留 下边框 的边框颜色就可以了，看代码：

<div class="triangle triangle-up"></div>

// 公共
.triangle {
    width: 0;
    height: 0;
}

// 向上的三角形
.triangle-up {
    border-top: 0 solid transparent; // 这句这可以省略
    border-right: 50px solid transparent;
    border-bottom: 50px solid blue;
    border-left: 50px solid transparent;
}

还可以简写成，遵循 上右下左 顺序来设置

.triangle-up {
    border-width: 0 50px 50px;  // 边框大小
    border-style: solid;  // 边框样式
    border-color: transparent transparent blue;  // 边框颜色
}

下面代码都会用简写的形式。

向右的三角形

同理，设置 右边框 的宽度为 0 ，设置 上边框 、 右边框 、 下边框 的边框颜色为透明，保留 左边框 的边框颜色就可以了

<div class="triangle triangle-right"></div>

.triangle-right {
    border-width: 50px 0 50px 50px;
    border-style: solid;
    border-color: transparent transparent transparent green;
}

向下的三角形

同理，设置 下边框 的宽度为 0 ，设置 左边框 、 右边框 、 下边框 的边框颜色为透明，保留 上边框 的边框颜色就可以了

<div class="triangle triangle-bottom"></div>

.triangle-bottom {
    border-width: 50px 50px 0;
    border-style: solid;
    border-color: red transparent transparent;
}

向左的三角形

同理，设置 左边框 的宽度为 0 ，设置 上边框 、 下边框 、 左边框 的边框颜色为透明，保留 右边框 的边框颜色就可以了

<div class="triangle triangle-left"></div>

.triangle-left {
    border-width: 50px 50px 50px 0;
    border-style: solid;
    border-color: transparent yellow transparent transparent;
}

接下来再来看下如何实现下面的三角形呢？

其实不难发现，向左上的三角形刚好是向下的三角形的右半部分，所以要得到这个图形，是不是只要把向下的三角形左半部分的边框设为0就可以了，看代码：

<div class="triangle triangle-top-left"></div>

.triangle-top-left {
    border-width: 50px 50px 0 0;
    border-style: solid;
    border-color: red transparent transparent;
}

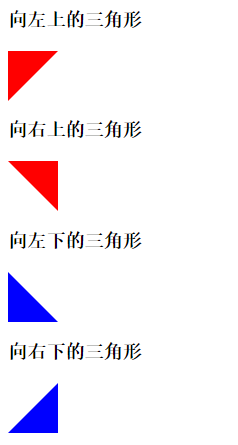

同理，可得到其他三个不同方向三角形，代码如下：

.triangle-top-right {
    border-width: 50px 0 0 50px;
    border-style: solid;
    border-color: red transparent transparent;
}

.triangle-bottom-left {
    border-width: 0 50px 50px 0;
    border-style: solid;
    border-color: transparent transparent blue;
}

.triangle-bottom-right {
    border-width: 0 0 50px 50px;
    border-style: solid;
    border-color: transparent transparent blue;
}

梯形

借助上面的实现三角形的方法，我们可以很容易的实现梯形，比如下面这个：

向上的梯形：

其实只要把上面 向上的三角形 的代码加上宽度就能实现了

.trapezoid {
  width: 60px;
  border-bottom: 60px solid red;
  border-left: 60px solid transparent;
  border-right: 60px solid transparent;
}

同理，可以得到 向下的梯形

.trapezoid-bottom {
    width: 50px;
    border-top: 50px solid red;
    border-left: 50px solid transparent;
    border-right: 50px solid transparent;
}

如果要得到向左和向右的梯形，需要把 width 设为 0 ，然后设置相应的高度值。

.trapezoid-left {
    width: 0;
    height: 50px;
    border-width: 50px 50px 50px 0;
    border-style: solid;
    border-color: transparent red transparent transparent;
}

.trapezoid-right {
    width: 0;
    height: 50px;
    border-width: 50px 0 50px 50px;
    border-style: solid;
    border-color: transparent transparent transparent red;
}

平行四边形

只要一个 向上的三角形 跟 向下的三角形 结合起来就能实现，需要配合一个伪元素。

.parallelogram {
    position: relative;
    width: 0;
    height: 0;
    border-width: 0 50px 50px;
    border-style: solid;
    border-color: transparent transparent red;
}

.parallelogram:after {
    position: absolute;
    top: 0;
    left: 0;
    border-width: 50px 50px 0;
    border-style: solid;
    border-color: red transparent transparent;
    content: "";
}

五边形

梯形加上一个三角形，很容易就能组合成一个五边形，也需要配合一个伪元素来实现。

.pentagon {
    position: relative;
    width: 50px;
    border-bottom: 50px solid red;
    border-left: 50px solid transparent;
    border-right: 50px solid transparent;
}

.pentagon:after {
    position: absolute;
    top: 50px;
    left: -50px;
    width: 0;
    height: 0;
    border-width: 75px 75px 0;
    border-style: solid;
    border-color: red transparent transparent;
    content: "";
}

六边形

如果两个相反方向且底边同样大小的梯形，叠加在一起，是不是就能得到一个六边形呢？同样需要配合一个伪元素来实现。

.hexagon {
    position: relative;
    width: 50px;
    border-bottom: 50px solid red;
    border-left: 50px solid transparent;
    border-right: 50px solid transparent;
}

.hexagon:after {
    position: absolute;
    top: 50px;
    left: -50px;
    width: 50px;
    border-top: 50px solid red;
    border-left: 50px solid transparent;
    border-right: 50px solid transparent;
    content: "";
}

实战应用

聊天气泡
