使用css实现任意大小、任意方向和任意角度的箭头示例

网页开发中，经常会使用到 下拉箭头

，右侧箭头

这样的箭头。 一般用css来实现：

{
        display: inline-block;
        margin: 72px;
        border-top: 24px solid;
        border-right: 24px solid;
        width: 120px;
        height: 120px;
        transform: rotate(45deg);
    }

因为这是利用div的border-top, border-right，然后通过旋转div来实现的。

任意角度的箭头

这里有个问题： 假如需要一个角度为120度的箭头怎么办呢？ 由于border-top, border-right一直是90度， 所以仅仅通过旋转不行。 我们可以先把div 旋转45度， 让它成为一个 菱形 然后再伸缩，达到任意的角度， 这样就可以得到一个 任意角度的箭头。由于用到了旋转和伸缩两种变换，所以需要使用 transform: matrix(a,b,c,d,e,f) 这个变换矩阵。 这里的6个变量组成了一个3介的变换矩阵

平移矩阵

v(x, y) 沿着x轴平移tx， 沿着y轴平移ty。 则有：

x' = x + tx
y' = y + ty

所以平移矩阵：

v(x, y) 点绕原点旋转θ到v'(x', y')

则有：

x = r * cos(ϕ )
y = r * sin(ϕ )

x' = r * cos(θ + ϕ) = r * cos(θ) * cos(ϕ) - r * sin(θ) * sin(ϕ ) // 余弦公式
y' = r * sin(θ + ϕ) = r * sin(θ) * cos(ϕ) + r * cos(θ) * sin(ϕ ) // 正弦公式

所以：

x' = x * cos(θ) - y * sin(θ)
y' = x * sin(θ) + y * cos(θ)

所以旋转矩阵：

假设x轴，y轴的伸缩率分别是kx， ky。 则有：

x' = x * kx
y' = y * ky

所以：

如果是对p(x, y)先平移(变换矩阵A)， 然后旋转(变换矩阵B)， 然后伸缩(变换矩阵C)呢?

p' =C(B(Ap)) ==> p' = (CBA)p //矩阵乘法结合率

现在任意角度o的箭头就很简单了：

先把div旋转45度 成为 菱形， 变换为 M1 伸缩x轴， y轴 :

x' = size * cos(o/2) = x * √2 *  cos(o/2)
y' = size * sin(o/2) = y *  √2  * sin(o/2)

即： kx = √2 * cos(o/2); ky = √2 * sin(o/2) 这样就得到了任意角度的箭头。 变换为 M2

如果箭头的方向不是指向右侧， 在进行一次旋转就可以得到任意方向的箭头。变换为 M3

那么由于 p' =C(B(Ap)) ==> p' = (CBA)p , 我们就可以先计算出 M3 M2 M1，然后对div进行相应的变换，就可以得到任意角度， 任意方向的箭头了。

div的width和height就是箭头的边长， 通过调整可以获取任意边长的箭头。

React组件

为了方便使用， 这个箭头被封装为了一个 React组件。

示例

简单箭头

模拟select

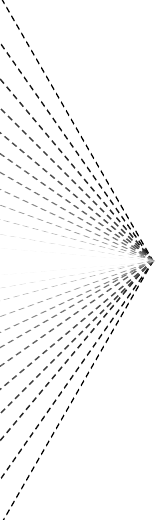

发散箭头

props

安装使用

npm install rc-arrow --save

import Arrow from 'rc-arrow'

class Hw extends Component {
    render() {
        return (
            <Arrow size="20px" color="red"/>
        )
    }
}

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持脚本之家。
