本教程向朋友们介绍CorelDRAW 编辑轮廓线的方法和具体的操作步骤，教程很基础，介绍的比较详细，介绍的内容属于初级范畴，喜欢的朋友快来学习一下吧！
4．1 编辑轮廓线
4.1.1 设置轮廓线粗细及样式
CorelDRAW 10在其工具箱中提供了一个
Outline Tool(轮廓线工具)，用于创建及编辑轮廓。 单击Outline Tool(轮廓线工具)按钮，在弹出的级联式菜单中选择
Outline Pen Dialog(轮廓笔对话框)按钮，在弹出的Outline Pen对话框中设置轮廓线的粗细及样式。

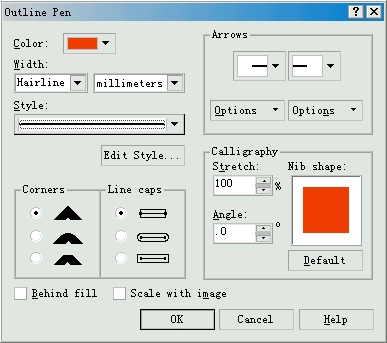

图 4-1 Outline Pen（轮廓笔）对话框
在 Color(颜色)列选栏中选择轮廓线的颜色；
在 Width（宽度)列选栏中选择轮廓线的粗细及度量单位；
在 Style(样式)列选栏中选择轮廓线的线形样式；如果你对系统提供的线形还不够满意，可以单击下面的Edit Style…(编辑样式)按钮，进入Edit Line Style(编辑线段样式)对话框。

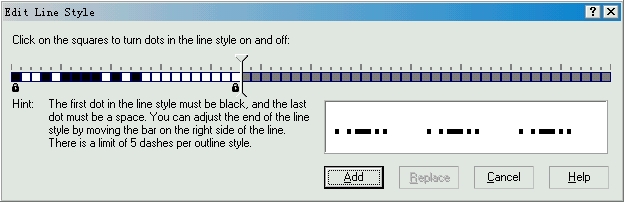

图 4-2 在Edit Line Style(编辑线段样式)对话框中编辑虚线
在该对话框中拖动滑块到适当的位置，可以控制虚、实线之间的距离；在需要呈现实心点的位置单击鼠标即可显示该点，再次单击即可清除该点。在右下方的预览窗口中显示了编辑后的虚线样式，单击 Add(添加)按钮即可将编辑好的虚线样式添加到Style(样式)列选栏中。
如果要编辑已有的轮廓线样式，可在选定该轮廓线样式后，再单击 Edit Style…(编辑样式)按钮进行编辑，编辑完成后单击Replace（替换）按钮即可。
对于普通的对象或封闭的曲线来说，选中后再通过
Outline Tool(轮廓线工具)级联菜单中的相应工具，可快速设置轮廓线的样式。
图 4-3 Outline Tool(轮廓线工具)级联菜单
注意：
Outline Color Dialog(轮廓线颜色对话框)用于设置轮廓线颜色；
No Outline(无轮廓线)相当于将轮廓线设置为透明色。其后的7个按钮分别代表轮廓线预置的宽度值。
Color Docker Windows(色彩泊坞窗)按钮由于调出色彩泊坞窗，调节色彩滑块自定义颜色。
4.1.2 指定轮廓线拐角和末端形状
在 Outline Pen对话框中，可以使用Corner（拐角）设置区、Line Caps（线头）设置区和Calligraphy（书法）设置区中的Stretch（伸展）与Angle(角度)增量框，来设置轮廓线的拐角和末端形状。

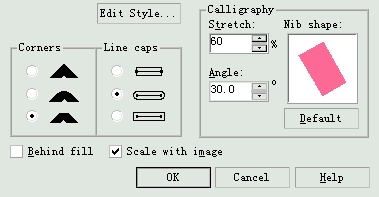

图 4-4 Outline Pen对话框中的部分设置区
Corner（拐角）设置区中的三个选项的选择决定着轮廓线条转折时的形状；
Line Caps（线头）设置区中三个选项的选择决定着轮廓笔笔尖的形状，导致线段始末端的形状变化；
Stretch（伸展）增量框可以用来设置轮廓线线条的伸展程度（即粗细变化），预设线型是正方形（伸展参数为100%）；
Angle(角度)增量框的作用是指定绘制线条时笔尖与页面的角度。
图 4-5 设置Corner（拐角）与Calligraphy（书法）参数后的效果
4.1.3 编辑箭头样式
在前面的章节中我们已经学习了如何为线条交上箭头、箭尾。在 Outline Pen对话框的Arrows(箭头)列选框中就有许多系统预设的箭头（和箭尾）样式。

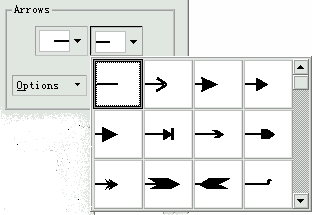

图 5-6 Arrows(箭头)列选框
不过，在绘图时时候，还是常常觉得系统自带的箭头样式不够用。此时，就需要自己来编辑或修改箭头的样式。选中需要修改的箭头样式后，单击 Arrows(箭头)列选框下的Options(选项)按钮，在弹出的菜单中选择"Edit…"命令即可进入Edit Arrows(编辑箭头)对话框。

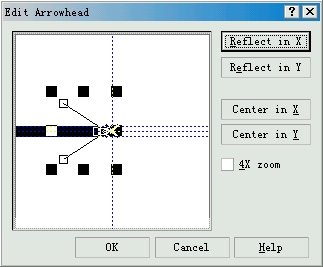

图 4-7 Edit Arrows(编辑箭头)对话框
拖动箭头的节点或控制点，即可移动箭头的位置、缩放箭头或更改箭头的形状。
如果希望创建新的箭头样式，可在弹出的菜单中选择" New…"即可。
4.1.1 设置轮廓线粗细及样式
CorelDRAW 10在其工具箱中提供了一个
Outline Tool(轮廓线工具)，用于创建及编辑轮廓。 单击Outline Tool(轮廓线工具)按钮，在弹出的级联式菜单中选择
Outline Pen Dialog(轮廓笔对话框)按钮，在弹出的Outline Pen对话框中设置轮廓线的粗细及样式。
图 4-1 Outline Pen（轮廓笔）对话框
在 Color(颜色)列选栏中选择轮廓线的颜色；
在 Width（宽度)列选栏中选择轮廓线的粗细及度量单位；
在 Style(样式)列选栏中选择轮廓线的线形样式；如果你对系统提供的线形还不够满意，可以单击下面的Edit Style…(编辑样式)按钮，进入Edit Line Style(编辑线段样式)对话框。
图 4-2 在Edit Line Style(编辑线段样式)对话框中编辑虚线
在该对话框中拖动滑块到适当的位置，可以控制虚、实线之间的距离；在需要呈现实心点的位置单击鼠标即可显示该点，再次单击即可清除该点。在右下方的预览窗口中显示了编辑后的虚线样式，单击 Add(添加)按钮即可将编辑好的虚线样式添加到Style(样式)列选栏中。
如果要编辑已有的轮廓线样式，可在选定该轮廓线样式后，再单击 Edit Style…(编辑样式)按钮进行编辑，编辑完成后单击Replace（替换）按钮即可。
对于普通的对象或封闭的曲线来说，选中后再通过
Outline Tool(轮廓线工具)级联菜单中的相应工具，可快速设置轮廓线的样式。
图 4-3 Outline Tool(轮廓线工具)级联菜单
注意：
Outline Color Dialog(轮廓线颜色对话框)用于设置轮廓线颜色；
No Outline(无轮廓线)相当于将轮廓线设置为透明色。其后的7个按钮分别代表轮廓线预置的宽度值。
Color Docker Windows(色彩泊坞窗)按钮由于调出色彩泊坞窗，调节色彩滑块自定义颜色。
4.1.2 指定轮廓线拐角和末端形状
在 Outline Pen对话框中，可以使用Corner（拐角）设置区、Line Caps（线头）设置区和Calligraphy（书法）设置区中的Stretch（伸展）与Angle(角度)增量框，来设置轮廓线的拐角和末端形状。
图 4-4 Outline Pen对话框中的部分设置区
Corner（拐角）设置区中的三个选项的选择决定着轮廓线条转折时的形状；
Line Caps（线头）设置区中三个选项的选择决定着轮廓笔笔尖的形状，导致线段始末端的形状变化；
Stretch（伸展）增量框可以用来设置轮廓线线条的伸展程度（即粗细变化），预设线型是正方形（伸展参数为100%）；
Angle(角度)增量框的作用是指定绘制线条时笔尖与页面的角度。
图 4-5 设置Corner（拐角）与Calligraphy（书法）参数后的效果
4.1.3 编辑箭头样式
在前面的章节中我们已经学习了如何为线条交上箭头、箭尾。在 Outline Pen对话框的Arrows(箭头)列选框中就有许多系统预设的箭头（和箭尾）样式。
图 5-6 Arrows(箭头)列选框
不过，在绘图时时候，还是常常觉得系统自带的箭头样式不够用。此时，就需要自己来编辑或修改箭头的样式。选中需要修改的箭头样式后，单击 Arrows(箭头)列选框下的Options(选项)按钮，在弹出的菜单中选择“Edit…”命令即可进入Edit Arrows(编辑箭头)对话框。
图 4-7 Edit Arrows(编辑箭头)对话框
拖动箭头的节点或控制点，即可移动箭头的位置、缩放箭头或更改箭头的形状。
如果希望创建新的箭头样式，可在弹出的菜单中选择“ New…”即可。
教程结束，以上就是CorelDRAW 编辑轮廓线的方法和操作步骤介绍，希望这篇教程能对初学者有一定的帮助！
