本教程是向脚本之家的朋友介绍如何利用CDR绘制绚丽质感的蓝色水晶球过程，教程制作出来的效果非常漂亮，难道也不是很大，教程实用性很强，里面介绍了很多的工具使用，对学习者推荐过来，喜欢的朋友可以一起来学习！
苹果公司的这个水晶球你一定见过多次。这张是我用重新绘制的。
下面我们开始学习制作：

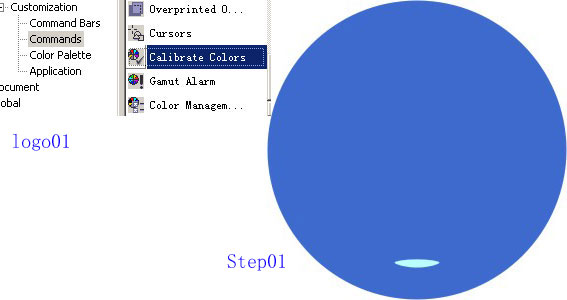

画一个圆形，直径为去掉轮廓属性，并填充为R63 G106 B205。把这个圆复制一个，缩小压扁，填充为R187 G255 B254。 [Step01]
注意：你画出的图形可能比我的要灰暗，没那么饱和。这是因为CD默认打开了“颜色校准”的原因。打开“工具——自定义——命令——工具”，找到“颜色校准”工具（Calibrate Colors）[logo01]，把它拖出来到界面中任何位置（当然最好是自己定义一个工具栏），你就可以随时方便地使用它了。
功能释疑：“颜色校准”是CD中非常重要的一个控制工具。通过它，可以根据需要来选择面向纸面输出还是Web发布。按下该按钮，此时为模拟打印和印刷效果，这也是CD默认的设置；按起时，则以鲜艳的屏幕色显示。在绘制任何图形文件前，都应该根据输出要求对其进行先行定义。在10版以后，这个按钮似乎被隐藏起来，你需要象我讲的那样把它找出来。看到这里，你还会觉得CD的色彩管理不如PS和AI好吗？
混成[logo02]上一步制作的两个圆形。
[Step02_1] 混成的结果显得不够光滑圆润，这是因为混成步数不够的。保持混成对象的选中，在属性栏上把默认的20步改为40。[logo03] [Step02_2]
注意：对于大多数的混成，20的步数已经能够满足要求。虽然最多可以达到999步，但是过多的步数不仅没有必要，而且会浪费宝贵的硬件资源——在复杂的矢量图形中，“资源”意味着“性能”和“可能”。

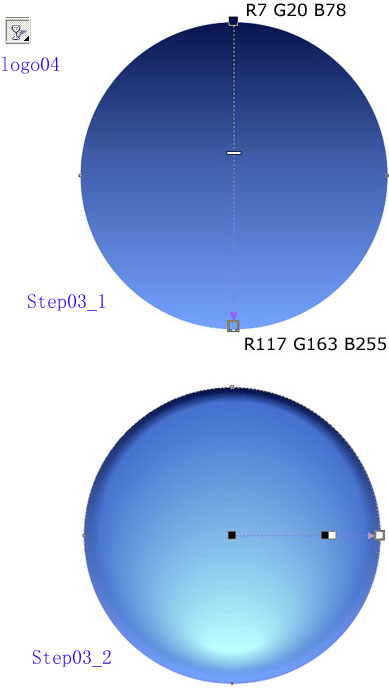

选择“视图——简单线框”，选中混成控制对象的外圆，原地复制它并放在最前面。给它一个线性的渐变填充。 [Step03_1]
选择交互式透明工具[logo04]，应用到圆上，并将“透明样式”（Transparency Type）改为放射性。改变并且增加控制点如图所示。 [Step03_2]
通过对控制点的小心调整，现在应该得到一个光滑的明暗调子。

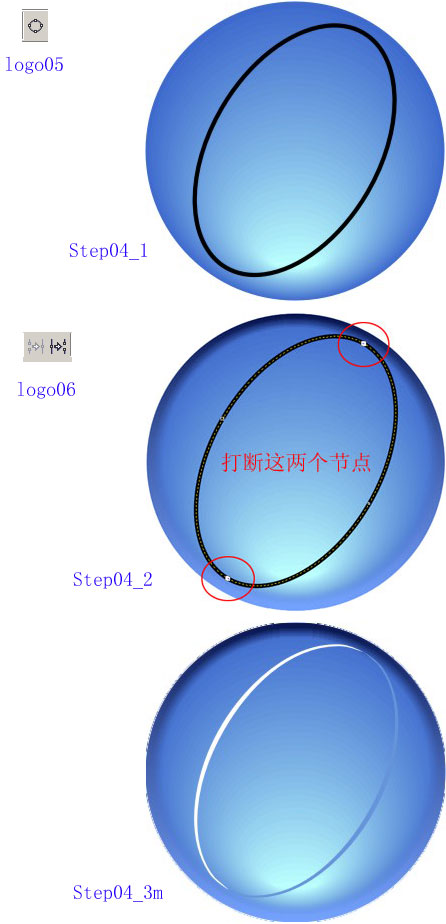

接下来制作水晶球里的“光子轨道”。 画一个倾斜的椭圆，保持细发线的轮廓。图中的线宽很粗，只是为了便于表示而已。把椭圆转化为曲线[logo05]。
[Step04_1] 选择节点编辑工具，将图示的两个点打断（Break Curve）[logo06]。按下Ctrl+K，将它打断（Break Apart）。现在椭圆成为了独立的两半，用选择工具你很容易验证这一结果。
[Step04_2] 选中椭圆的一半，“效果——艺术笔”（Effects——Artistic Media）[logo07]，应用一种两端尖、中间粗的圆滑笔触。可能需要手工将线宽改到合适的较小值。单击右键，在弹出菜单中选择“打散艺术笔”（Break Artistic Media Group Apart）。
注意：选中艺术笔曲线容易误操作选中其它对象，一定要仔细处理，确保是对艺术笔进行的操作} 现在可以删除被打散艺术笔曲线中的多余控制线。 用同样的方法处理椭圆的另一半。 将左边的细长月牙形改为为无轮廓、白色填充，右边的改为无轮廓、R103 G147 B219。 得到结果如图。 [Step04_3]

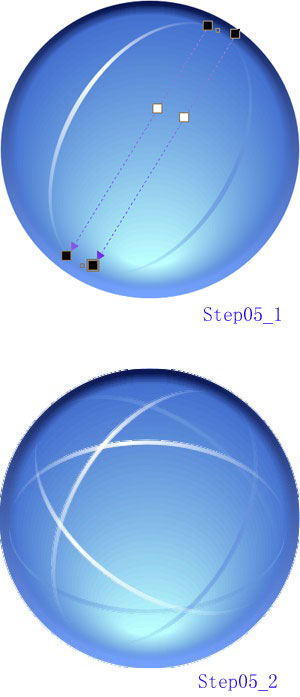

对上一步画得的两条曲线应用交互式透明工具如图所示。 [Step05_1]
选中两条曲线，然后旋转复制两次。把三条白色的曲线放在三条蓝色的前面。 [Step05_2]

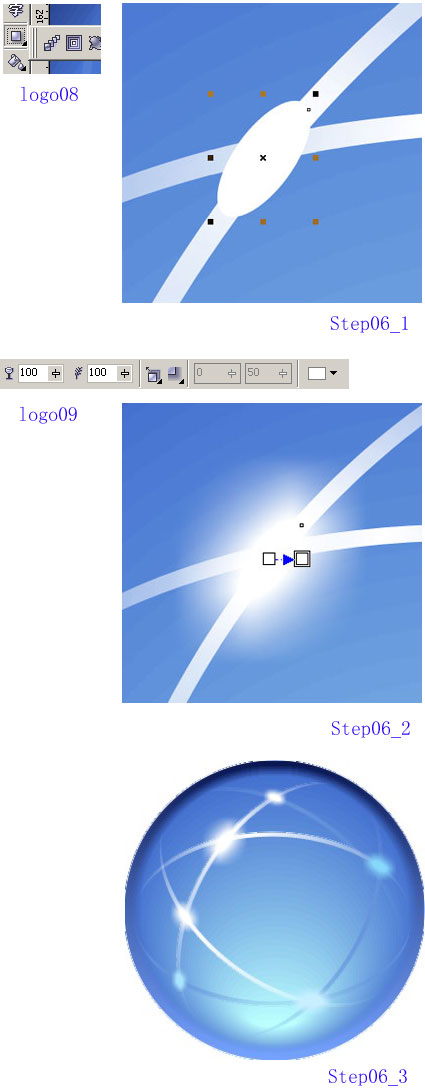

在白色“光子轨道”相交的地方画一个倾斜的无轮廓、白色填充椭圆，它的尺寸很小。[Step06_1]
选择交互式阴影工具[logo08]。在椭圆的中心部位开始，向外稍稍拉动一点距离。在属性栏上做如下调整：下拉阴影方向——向外；下拉阴影不透明度——100；下拉阴影羽化——100；下拉阴影颜色——白色。[logo09] 我们方便地创建了一个光点的自发光效果。 [Step06_2]
复制并改变阴影的颜色、椭圆的大小方向和颜色，得到六个光点。色彩参考值：蓝色光点（从左至右）——R135 G216 B250、R199 G239 B255、R168 G228 B253，阴影颜色与控制椭圆一致。 [Step06_3]

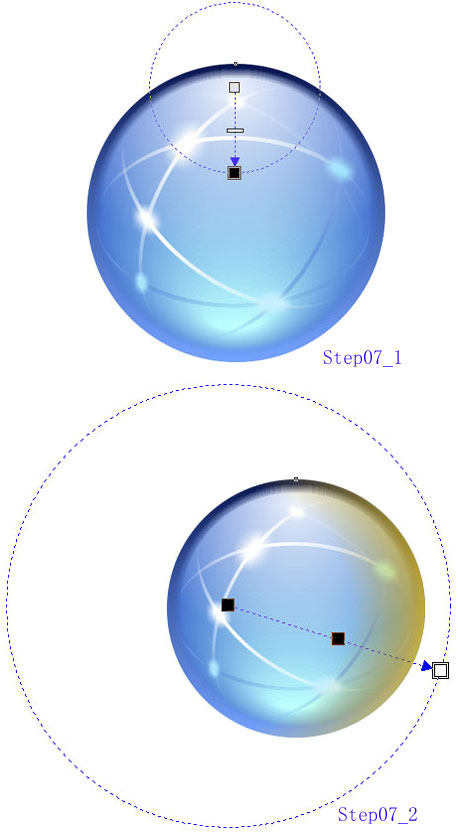

呵呵，到现在，水晶球的样子已经很象那么回事了。接下来是制造梦幻的步骤。 原地复制水晶球的轮廓圆形，并放在所有对象的前面。将其填充为白色。 应用交互式透明工具如图所示。注意中间哪个控制点是10%的灰度而不是纯粹的白色，这样会显得更自然一些。
[Step07_1] 原地复制这个圆形，填充为Deep Yellow（R255 G204 B0）。把它的透明控制曲线改成图示的那样，一个很大的放射性透明，并有二黑一白三个控制点。 [Step07_2]

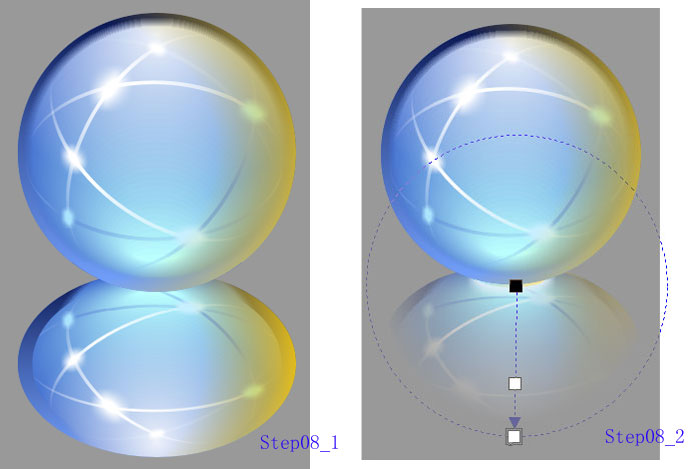

选中全部已经绘制的对象，镜像复制到下方，并适当缩小纵向尺寸，使倒影有点纵深感。把倒影放在最后面，并往上稍稍移动一点距离。 到这里，可以加上一个矩形的背景了，其灰度为40%。用灰色的背景，更能衬托出水晶球色彩的鲜艳梦幻。 [Step08_1]
原地复制倒影球体的外轮廓圆形，填充为40%的灰色。注意这个圆形应该在水晶球的后面、倒影的前面。为了避免曲线重叠处不良的边缘，可以把这个灰色圆形稍稍放大一点，完全遮住倒影轮廓。 应用图示的交互式透明。倒影完美地融入了背景之中，并提示了地面的存在。 [Step08_2]

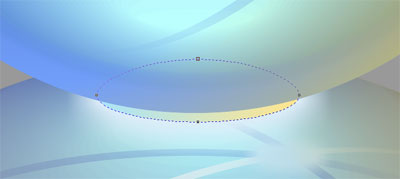

现在的水晶球还没有在地面上放稳。 在水晶球的后面底部画一个椭圆（R165 G228 B255到R255 G230 B142的线性渐变填充）。给它应用一个自发光阴影效果，属性为：下拉阴影方向——向外；下拉阴影不透明度——100；下拉阴影羽化——50；下拉阴影颜色——R220 G236 B247。 [Step09]
单个水晶球大功告成！接着做画面另外的部分。

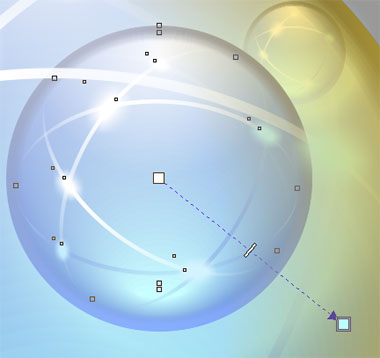

左下角的球很简单，缩小复制即可。 大球内部的几个球也基于对大球的缩小复制。不同之处在于去掉了Deep Yellow的透镜部分，并对整个球体应用了自发光的阴影效果：下拉阴影方向——向外；下拉阴影不透明度——50；下拉阴影羽化——20；下拉阴影颜色——R187 G255 B254。 [Step10]
注意：在做整个球体的自发光阴影之前，应当把球体先群组（ctrl+g）。} 通过改变大球内部三个小球的层叠顺序，来创造空间和立体的视觉关系。 倒影中也有小球的倒影，除了复制编辑之外，你也可以删除原有的倒影，重新制作。
最后的阶段，是绘制后面不大不小的那个水晶球。 拷贝大球及其倒影到后面左上角处。 [Step11_1]
分别原地复制两个球的外轮廓圆形到前面，并填充为无。注意如果复制时选中的是透镜圆形，那么要取消其透镜。 [Step11_2] 按
shift连续选中两个圆形，“排列——整形——相交”（Arrange——Shaping——Intersect）。删除原来的圆形。 [Step11_3]

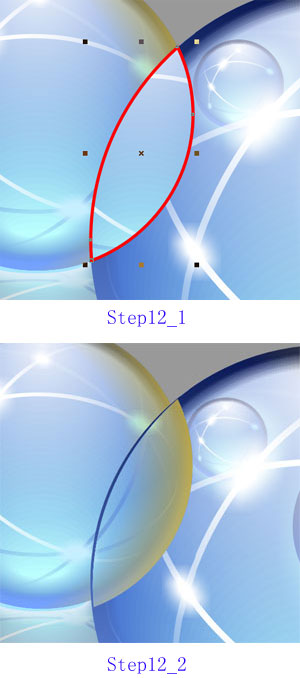

仔细地框选不大不小水晶球的球体部分，将其群组。为了验证确实选到了整个球体而没有或多或少，在选中后移动它一下以便观察，确认后Undo便是。 原地复制球的群组。 选择“效果——超级裁剪——放置于容器内…”（Effects——PowerClip——Place Inside Container…），用出现的大箭头单击前面相交出的树叶形曲线，将球群组放置于容器内。

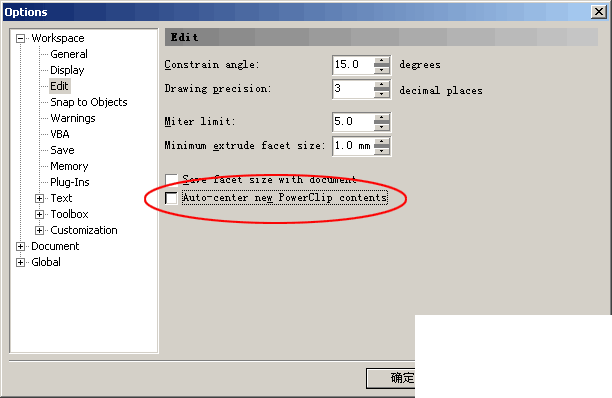

[Step12_1] 不做不知道，一做吓一跳！这超级裁剪弄了哪个部位出来？乖乖隆的咚，原来九窍里通了八窍，尚有一窍未通。 打开“工具——选项——工作区——编辑”（Tools——Options——Workspace——Edit）,原来这里有一个“超级裁剪自动对中”（Auto-center new PowerClip Contents）的选项[logo10]。去掉它，“确定”后重新上步裁剪操作。OK！ 心中有唐僧苦口婆心两句：Only you，都是默认害人！ 去掉超级裁剪的轮廓线，稍稍将其放大一点，好象因为前面的水晶球造成的透过变形。靠近大球的边缘有个缺口，没关系，反正待会儿也看不见。 [Step12_2]
PowerClip的自动对中选项。一般情况下，安装口罩后，都需要先把它手工勾除。
下面会用到本作品唯一的一次位图处理功能。 保持前一步做出的东西的选中。应用“位图——转化为位图”（Bitmap——Convert to Bitmap…），在弹出的对话框中做如下设置： [Step13_1]
确定后对象被转化成了位图。 保持位图的选中，应用交互式透明工具，样式为单色（Uniform），透明度为35。 将其放置在合适的前后关系中，使得大球、不大不小球、大球内部的球、大球的“光子轨道”都有正确的空间位置关系。 [Step13_2]
看看成果！按下F9展开全屏，让比有名的苹果公司的有名水晶球的更有名的HBLion公司的更有名的水晶球充满你的显示器！

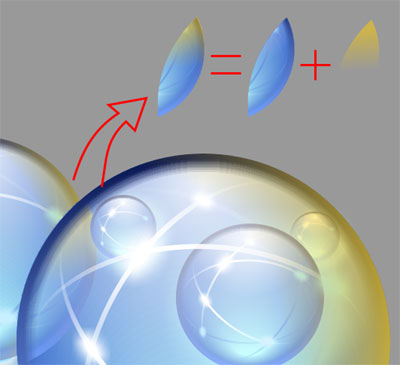

最后的提示：你可能注意到，最后一步做出的结果，你的和我的有点差异。那是因为在这个位图上我用了更复杂一点的处理——两个对象，如图。 [Step14]}
教程结束，以上就是CDR绘制绚丽质感的蓝色水晶球过程，希望大家看完之后会有一定的帮助，谢谢大家阅读！
