本文实例为大家分享了Unity Shader实现描边OutLine效果的具体代码，供大家参考，具体内容如下
Shader实现描边流程大致为：对模型进行2遍（2个pass）绘制，第一遍（描边pass）在vertex shader中对模型沿顶点法线方向放大，fragment shader设置输出颜色为描边颜色；第二遍正常绘制模型，除被放大的部分外，其余被覆盖，这样就有了描边的效果。
实现代码如下：
Shader "Custom/OutlineShader" {
Properties {
_MainTex ("Albedo (RGB)", 2D) = "white" {}
_OutLineWidth("width", float) = 1.2//定义一个变量
}
SubShader {
Pass
{
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "UnityCG.cginc"
struct appdata {
float4 vertex:POSITION;
float2 uv:TEXCOORD0;
};
struct v2f
{
float2 uv :TEXCOORD0;
float4 vertex:SV_POSITION;
};
float _OutLineWidth;//设置变量
v2f vert(appdata v)
{
v2f o;
//设置一下xy
//v.vertex.xy *= 1.1;
v.vertex.xy *= _OutLineWidth;//乘上变量
o.vertex = mul(UNITY_MATRIX_MVP, v.vertex);
o.uv = v.uv;
return o;
}
sampler2D _MainTex;
fixed4 frag(v2f i) :SV_Target
{
fixed4 col = tex2D(_MainTex, i.uv);
//return col;
return fixed4(0, 0, 1, 1);
}
ENDCG
}
Pass
{
ZTest Always
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "UnityCG.cginc"
struct appdata {
float4 vertex:POSITION;
float2 uv:TEXCOORD0;
};
struct v2f
{
float2 uv :TEXCOORD0;
float4 vertex:SV_POSITION;
};
v2f vert(appdata v)
{
v2f o;
o.vertex = mul(UNITY_MATRIX_MVP, v.vertex);
o.uv = v.uv;
return o;
}
sampler2D _MainTex;
fixed4 frag(v2f i) :SV_Target
{
fixed4 col = tex2D(_MainTex, i.uv);
//return fixed4(0, 0, 1, 1);//返回蓝色，因为再次渲染会把第一个颜色覆盖掉
return col;
}
ENDCG
}
}
FallBack "Diffuse"
}
物体被遮挡，仍然需要显示，需要设置描边pass的语句ZTest为Always，深度检测一直通过，这样描边pass的片段不会被深度剔除。

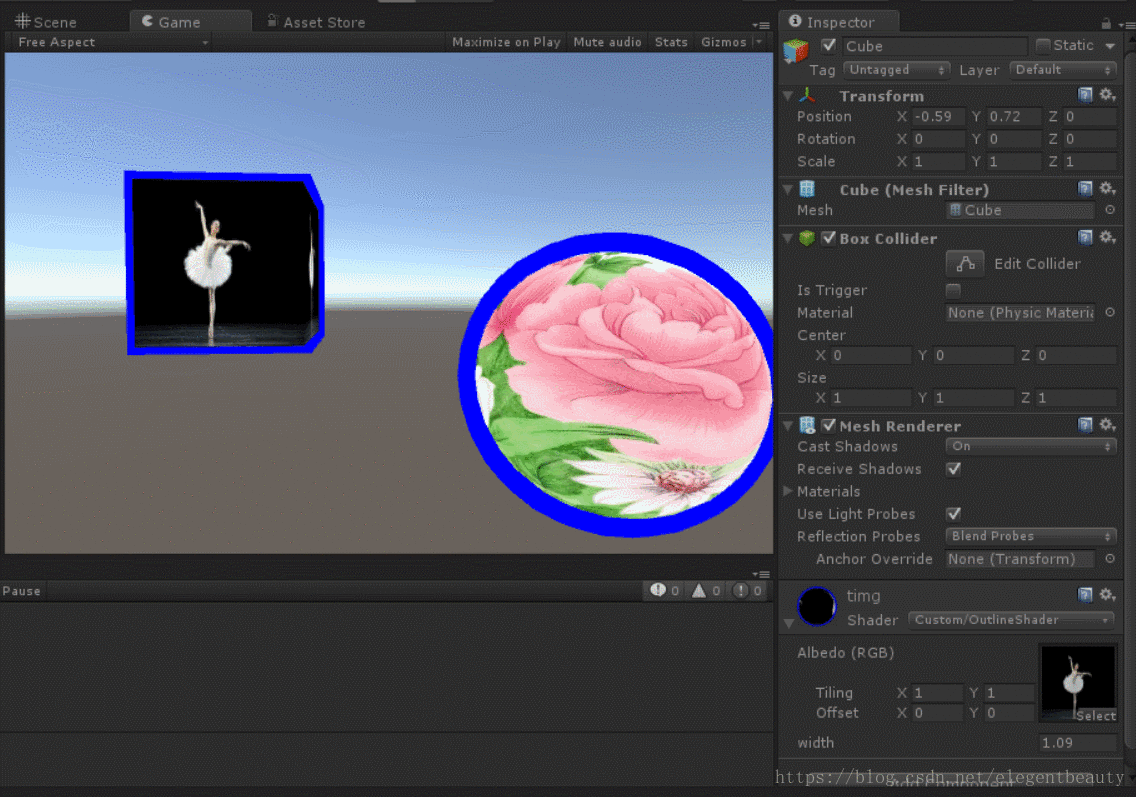

运行效果图：
以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持脚本之家。
