英特尔在推出酷睿M平台之后，笔记本电脑迎来又一轮的便携性革提升，同时在无风扇设计上也有了新的突破口。酷睿M平台本身功耗极低，14nm工艺制程又使其体积能够比一般的处理器更加小巧，因此笔记本电脑的主板能够做的更小，模具能够做的更纤薄。
不过，在超薄型产品的设计方面，无风扇设计究竟是如何做到高效散热的？其续航能力的保证又是通过哪些措施来实现的？各个硬件是如何塞进如此狭小的空间里的？
带着这些问题，我们对三星超薄本ATIV Book 930X2K进行了详细拆解。
三星930X2K全面拆解
拿到三星ATIV Book 930X2K 之后，我们都对这款机器纤薄的设计产生了浓厚的兴趣，同时也对其无风扇设计之后如何实现硬件散热而有不少的疑问，因此今天我们通过三星 ATIV Book 930X2K的拆解，一起来了解一下基于酷睿M平台的无风扇笔记本产品究竟如何实现内部硬件的散热。
三星ATIV Book 930X2K笔记本电脑

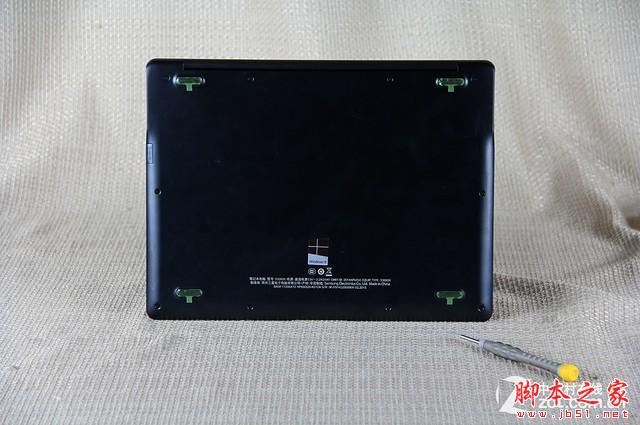

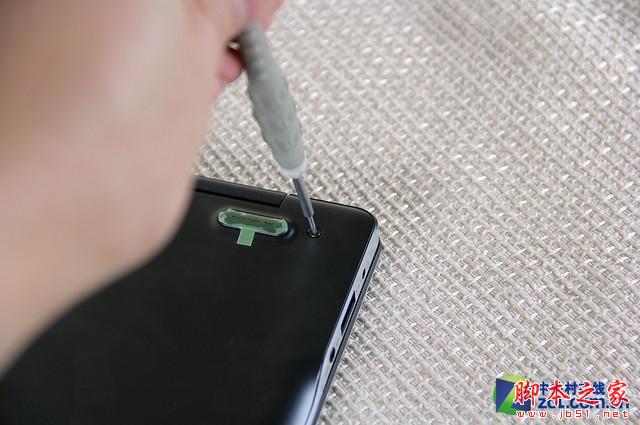

930X2K机身底部采用了一整块金属面板，并且采用十颗螺丝将面板固定，所以拆解930X2K首先要拧掉这十颗螺丝。930X2K的螺丝就是普通的十字螺丝，使用稍小一点的螺丝刀就可以拧下来，而且其螺丝的质量都很不错，不会发生拧脱的现象。
底部使用十颗螺丝固定

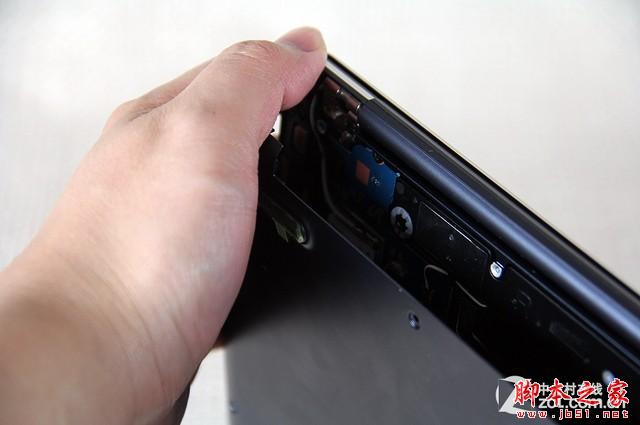

拧掉固定螺丝之后，底部面板不需要像普通笔记本那样去撬，直接将机身立起来其面板就会自动脱离机身，拆解起来非常的便利，也不会因撬动而造成机身的损坏。
底部面板不需要撬，拆掉螺丝后可以直接分离

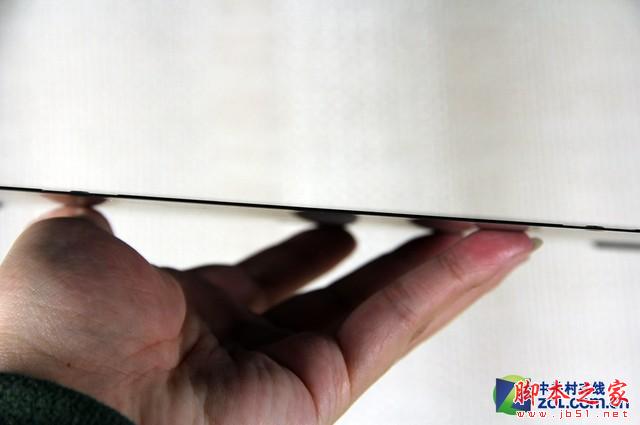

底部面板非常纤薄，厚度不足1mm
930X2K是一款主打纤薄便携的产品，从底部面板上我们也可以深刻的感受到这一点。厚度不足1mm的金属面板拿在手里非常的轻盈，不过如此纤薄的面板对于内部硬件的保护也略微让人担心，所以在使用这款机器的时候，一定主要不要从高处跌落，否则很可能造成损坏。
长续航如何得以实现？

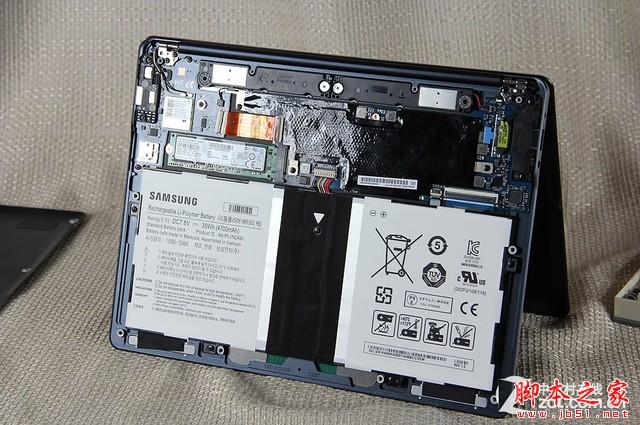

拆掉底部面板之后，我们就能够看到930X2K内部的整体情况了。与标准的笔记本产品相比，930X2K内部的集成度就非常高了，比如内存、网卡等部件都无法更换，这就是所谓的有得必有失吧。
930X2K内部总体分为两个部分，上方是主板以及一些元器件的区域，下方则被电池所占据，而且电池面积更大，几乎占据了2/3的面积，
内部布局直观明了
在对930X2K进行评测的时候，笔者能够较为明显的感受到腕托部分的温度，而从拆解来看，这些温度主要来自于电池。不过相对于硬件散热的温度而言，电池所散发的温度较低，所以手腕部分的实用感受还是比较不错的。
五颗螺丝将电池固定

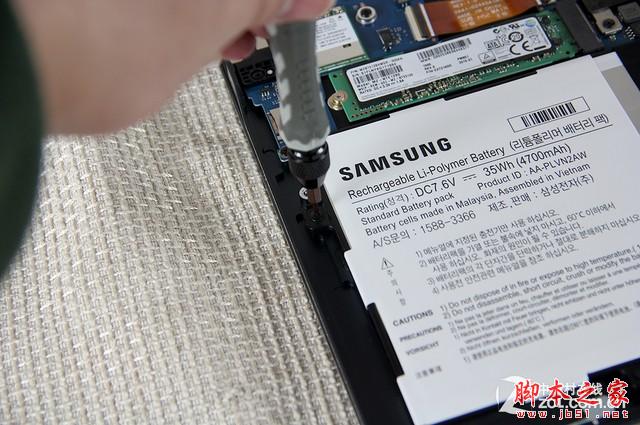

930X2K的电池由五颗螺丝固定，我们打算把它拆下来看看电池底下究竟有些什么？

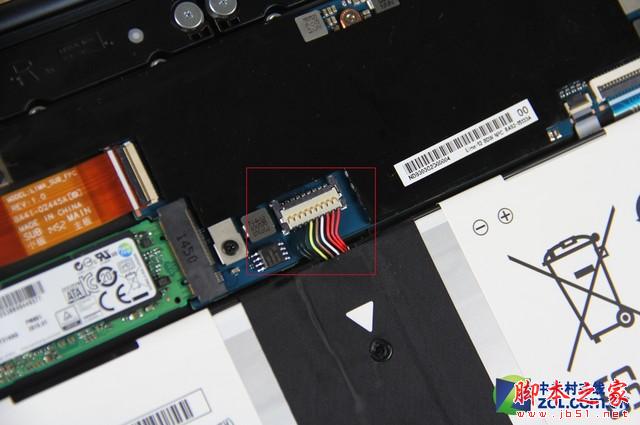

拧掉五颗螺丝之后，要记得拔掉下图红框标出的排线接头。
螺丝拧掉之后记得拔掉连接头

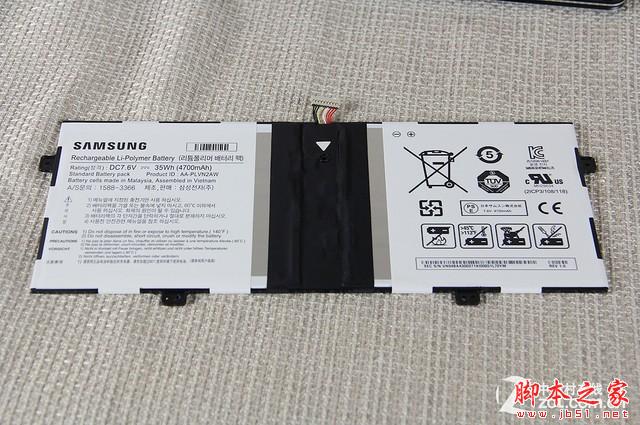

电池占据了机身内部一半的空间

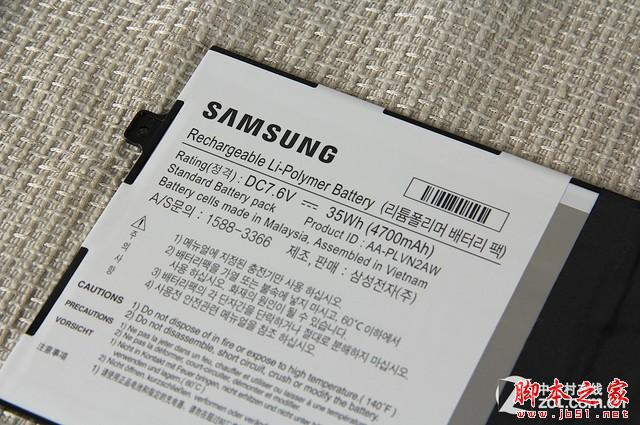

采用35Wh/4700mAh锂电池
930X2K的电池虽然面积很大，但是由于机身空间所限，所以厚度控制的非常纤薄。而从电池规格来看，其配备了三星自家生产的35Wh/4700mAh锂电池，容量相对还是比较大的，而且我们在评测过程中也实际体验了930X2K的续航能力，办公续航时间大概在六个半小时左右。
内部硬件集成度有多高？

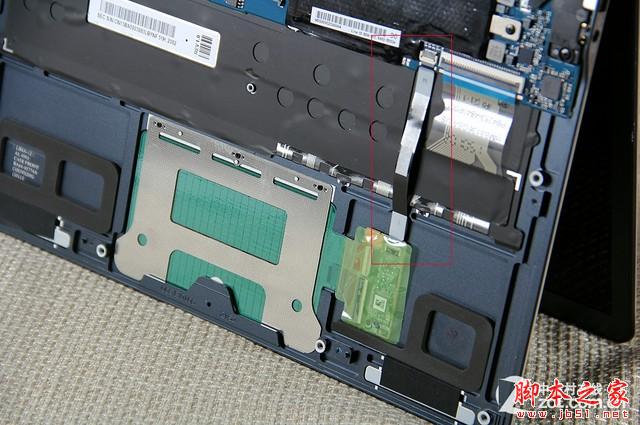

拆下电池之后，我们可以看到“隐藏”在电池下方的触控板模块组，主要由三个部分构成，包括：触控板的主体部分，右侧的控制电路，以及与主板相连接的排线。同时可以看到，930X2K机身内部利用有限的空间，在面板上进行了区块化设计，一体成型的面板进行了预先的规划。
触控板与主板通过飞线连接
固态硬盘

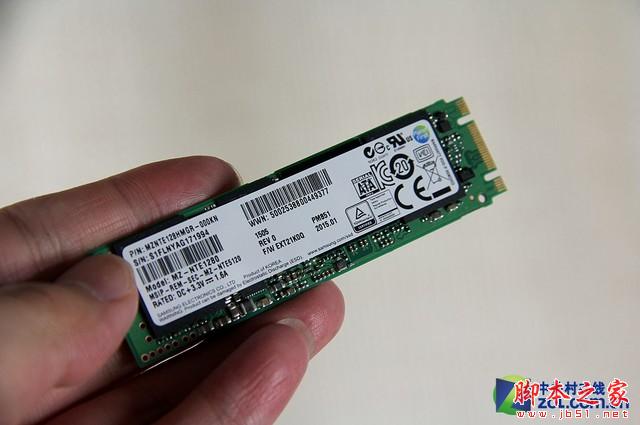

硬 件方面，930X2K由于主板集成度很高，因此除了硬盘之外，其它部件都无法更换。作为一款基于酷睿M平台的产品而言，固态硬盘就显得极为重要了，这是提 升系统使用体验的关键部件，而机器标配128GB固态硬盘，对于办公应用而言基本够用了，不过930X2K还是采用了可更换方案，而并没有采用不可更换的 eMMC集成方案。

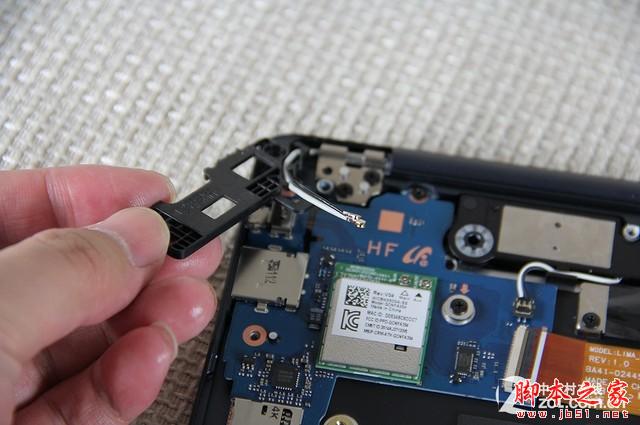

网卡天线使用塑料片固定

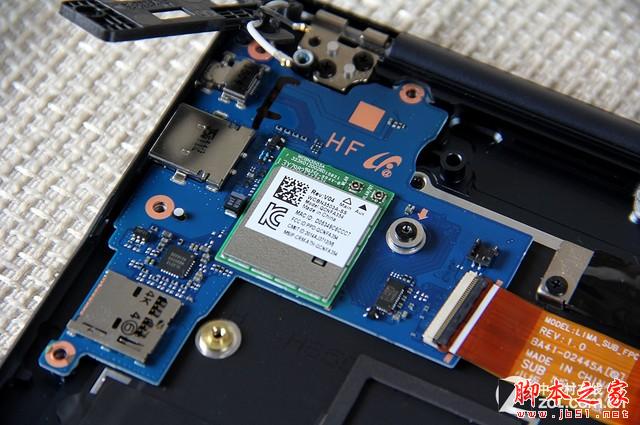

无线网卡集成在主板上

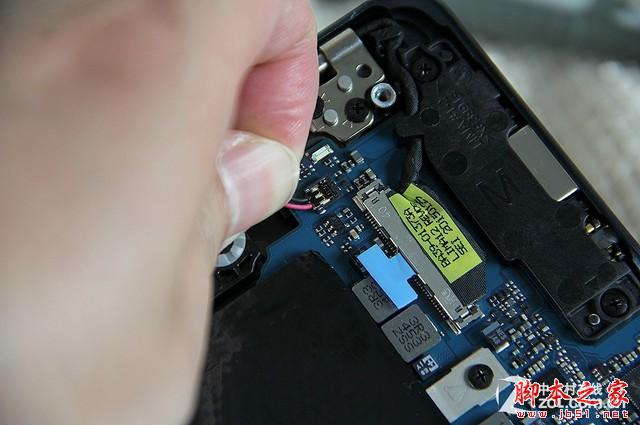

除了主板与硬件之外，我们还看到主板顶端部分左右两侧各有一个小塑料条，它与主板之间通过排线相连接，拆卸的时候要线把排线拔起来。
左右扬声单元与主板通过线缆连接

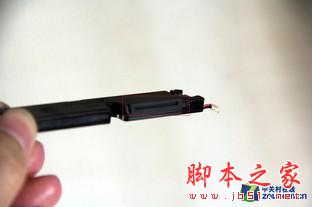

扬声单元特写

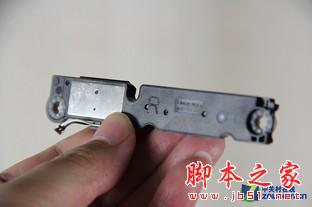

拆掉之后我们可以看到这两个塑料条就是930X2K的扬声器单元，设计的非常纤薄，而扬声器口也非常的细小，可见对于纤薄型笔记本产品而言，每一个部件的厚度控制都要做到位，这样才能让最终的机体变得更加纤薄便携。
无风扇设计如何散热？

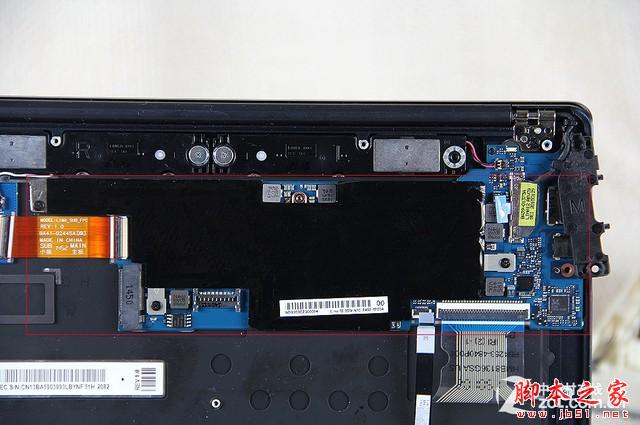

最后再来看看930X2K的主板部分。
酷睿M平台基于14nm制程工艺，因此其体积非常小巧，如果再把内存等元件进行集成的话，主板体积并不需要太大，因此我们看到930X2K的主板基本只有两张公交卡大小。

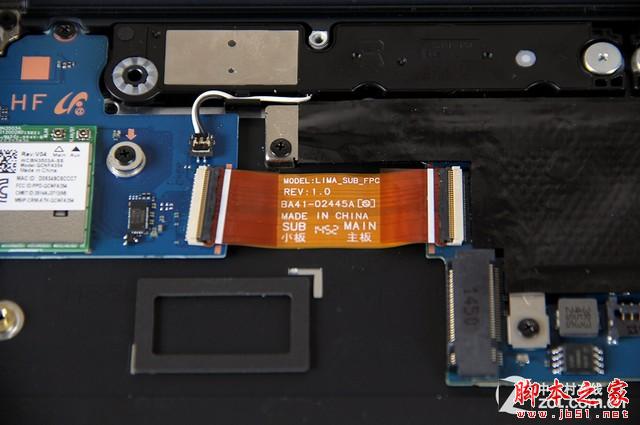

930X2K的主板分为两个区域，二者之间通过排线相连。我们看到其左侧部分被称作小板，右侧则是主板部分，小板区域主要是网卡与各类接口的控制，主板区域大部分则被黑色的塑料胶纸所覆盖。
930X2K的主板分为左右两个部分

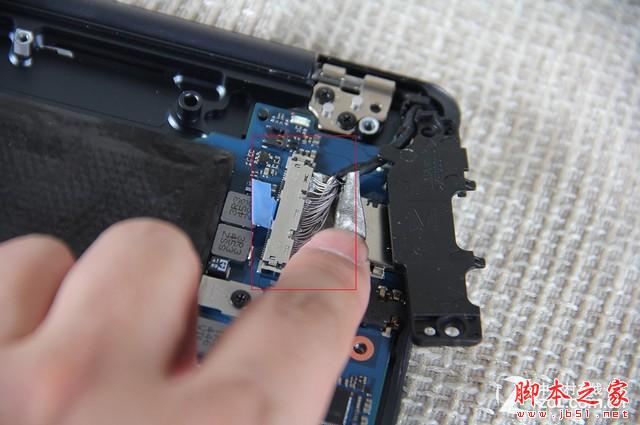

在主板右侧区域，这里有屏幕排线延伸下来，外部则通过黑胶布固定。
屏幕排线
主板很小，集成度非常高
930X2K采用了无风扇设计，这无疑是一大亮点，当然也是酷睿M自身超低的功耗所致。无风扇的最大优势在于机器没有了来自风扇的噪音。但是无风扇的情况下如何实现散热呢？
无风扇设计只能通过铜片来散热

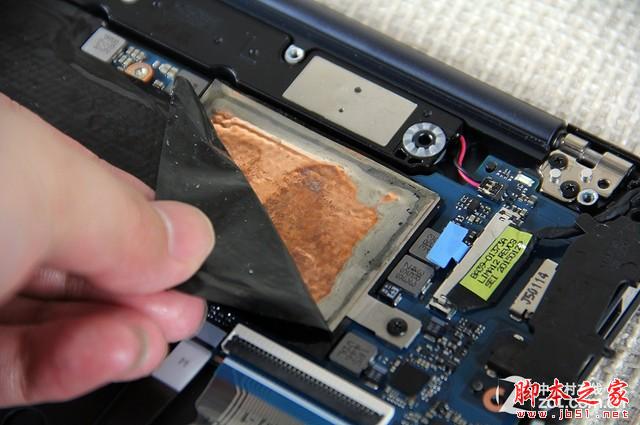

揭开表面的黑色胶纸，我们可以看到主要芯片上覆盖的一层铜片，930X2K内部硬件的散热就全靠这些铜片实现，我们在此前的产品评测中对其散热进行了测试，核心温度仅为50多摄氏度，一方面其硬件本身发热量不大，另一方面也得益于这些铜片的帮助。
安装电池的时候可以通过红框标出的部分进行定位

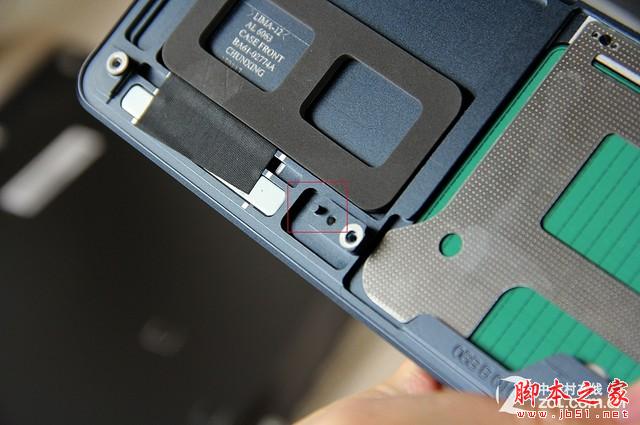

930X2K 无论是外部还是内部，都经过了非常精细的设计，在一些细节方面做到了最好。比如上图所示的小圆柱体，它就是电池安装时的“定位装置”。此外我们还可以看到 内部设计了不少海绵垫，一方面起到硬件的支撑作用，另一方面则可以在万一跌落的情况下起到一定的缓冲作用。
小结：
无风扇是未来便携型笔记本电脑发展的方向，随着硬件工艺制程的缩减，功耗的降低，未来的便携型笔记本产品基本都会采用无风扇设计，这样就可以让机体的便携性得到提升，同时在机身厚度方面也能够做的更加纤薄。
从拆解来看，930X2K是一款做工非常精致的产品，内部硬件布局细致，一体成型的面板也经过了细心的规划，总体来看是一款内外兼修的优秀产品。
