UX系列一直是华硕旗下的高端全能型轻薄笔记本产品，拥有精致的外观和较强的硬件配置。近期华硕发布了UX系列的最一代产品——15英寸的华硕 ZENBOOK UX501J，这款笔记本的外形依然轻薄，硬件方面则采用了英特尔酷睿i7-4720HQ四核处理器搭配NVIDIA GeForce GTX 960M独显的组合，配置一流，整机的性能得到充分保障。
对于Zenbook UX501轻薄本我们已经进行过评测，具体可以参考《华硕ZenBook Pro UX501上手体验测评》，今天我们要通过拆机对UX501的内部设计进行探索，看看厚度仅为20.72mm的轻薄的机身中，是如何经受住i7四核处理器和GTX 960M中高端独显考验的。
华硕Zenbook UX501系列还共有两款机型，本次拆解是配备4K分辨率显示屏的版本，还有一款是配备1080P显示屏的，我们会在拆解中对这两款同门兄弟进行对比。

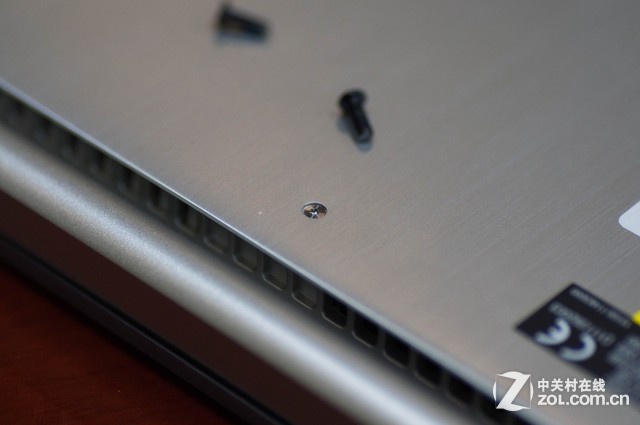

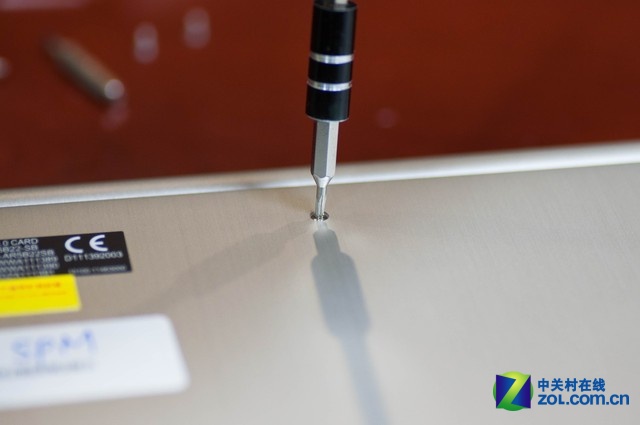

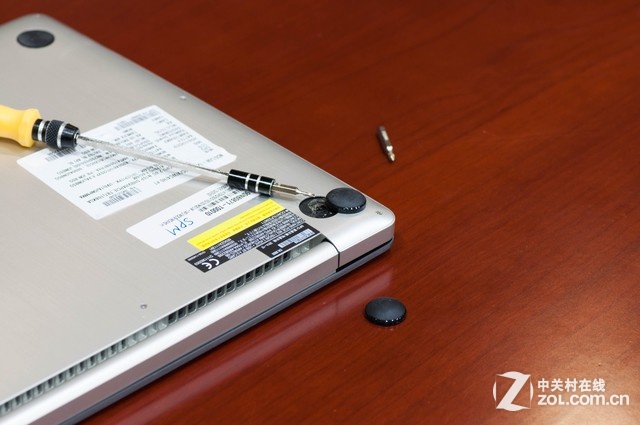

与目前市场上大多数轻薄笔记本一样，华硕Zenbook UX501也采用了一体式底盖+内置电池的设计，要拆下底盖必须先把底部所有螺丝拧下，其中部分螺丝是隐藏在脚垫底下的。
华硕UX501采用的是屏轴散热设计，好处是整机全速运转时，掌托部分的温度会很低，使用体验有所提高。缺点是排出的热风会一直对着屏轴吹。

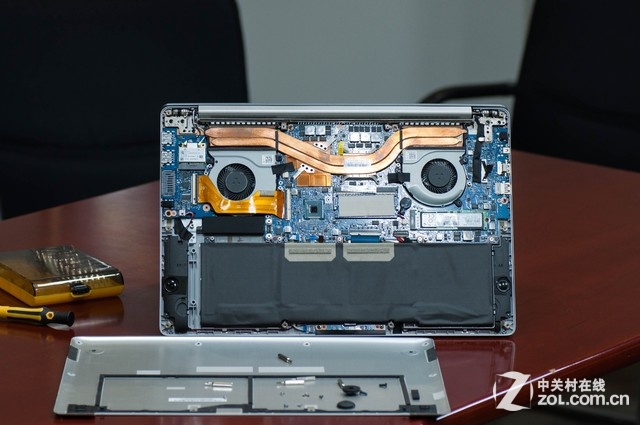

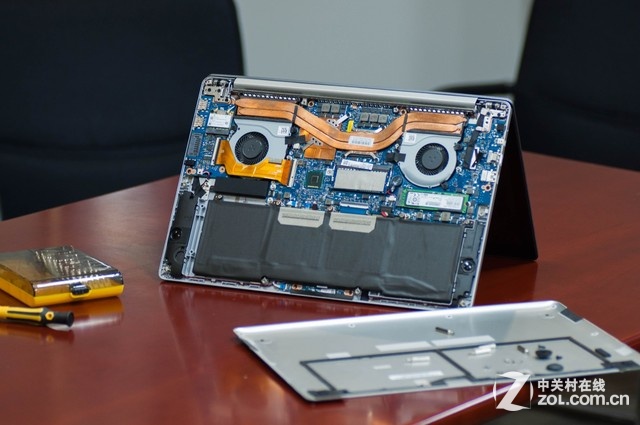

拆开底盖后，华硕UX501轻薄本的内部设计就展现出来了，机身下方内置的电池占据了较大的面积。上方的主板设计十分紧凑，双风扇+双散热管负责处理器和显卡的导热散热。
4K屏版UX501没有配备机械硬盘，而是直接内置了一块512GB容量的M.2接口的固态硬盘。

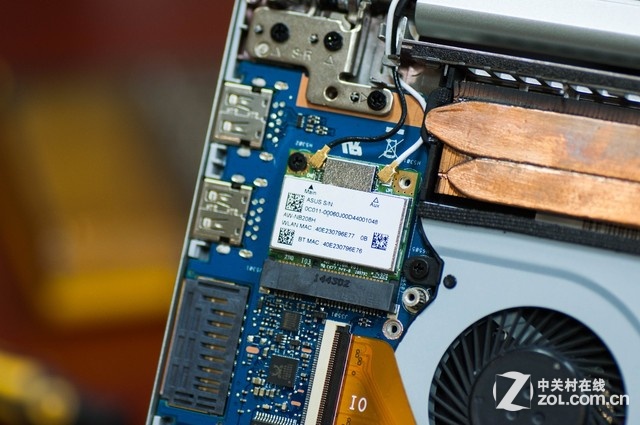

高通AR9462无线网卡，采用双天线设计，同时集成蓝牙4.0

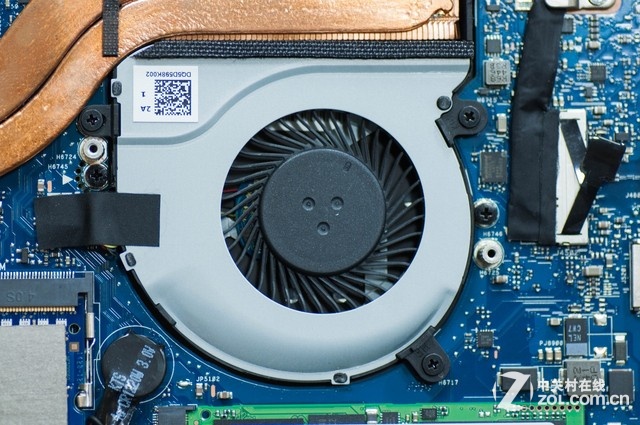

风扇

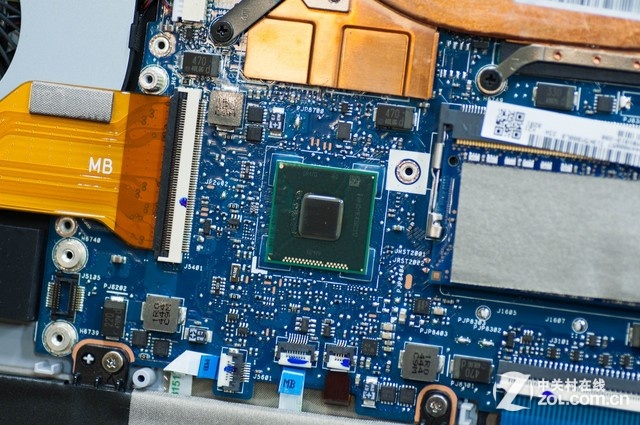

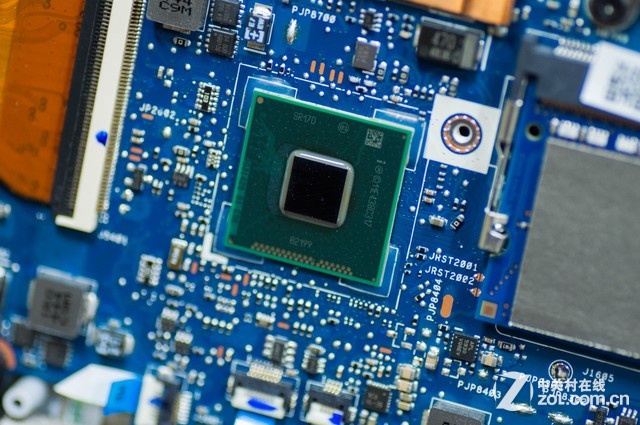

南桥PCH芯片
整机主要部件介绍

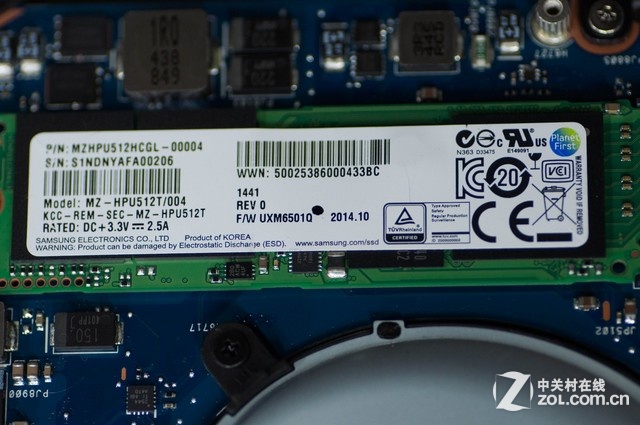

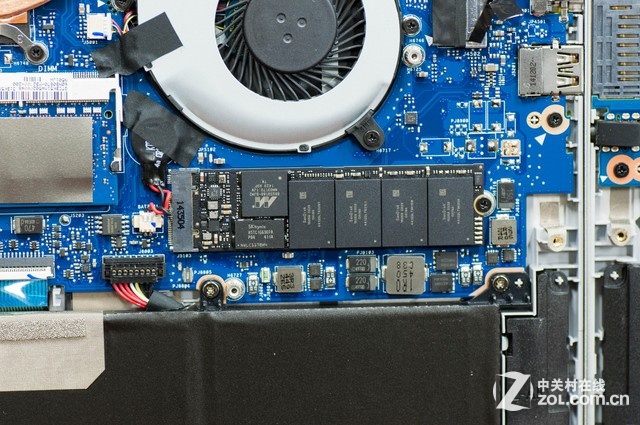

4K显示屏版的华硕UX501配置了一块512GB M.2接口的固态硬盘，生产厂商为三星，隶属于去年十分热门的XP941 SSD系列，号称是全球首款消费级的原生PCI-E固态硬盘。这块SSD由于采用了PCIe 3.0 x4通道，所以性能十分不错，在UX501L上经过测试，连续读写分别可达1000MB/s、700MB/s以上，可以看出华硕在UX501L身上还是下了不少本钱的。

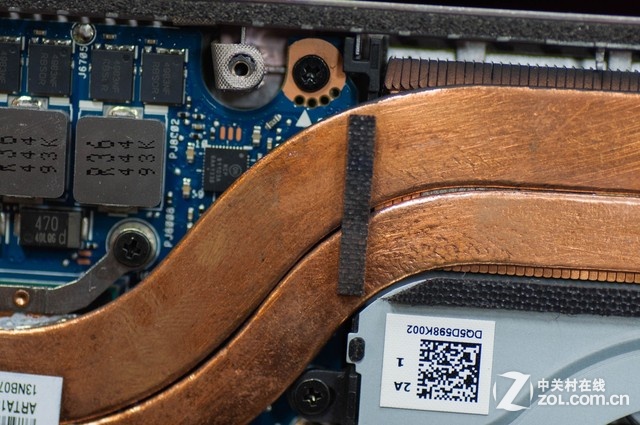

华硕UX501笔记本采用了并列式双散热管设计，共同负责CPU和GPU的散热。散热管依然是全铜材质打造。
华硕UX501轻薄本内置了两个内存插槽。

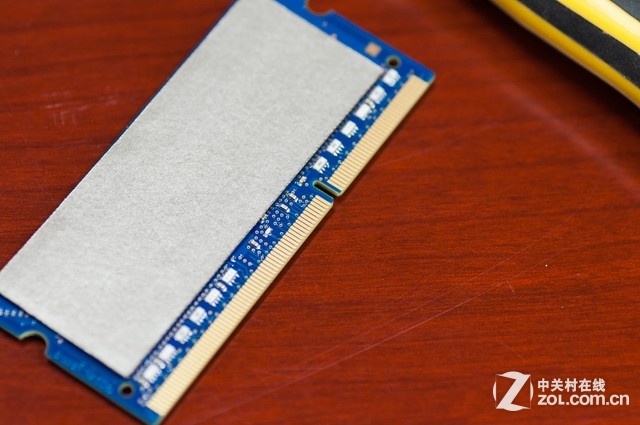

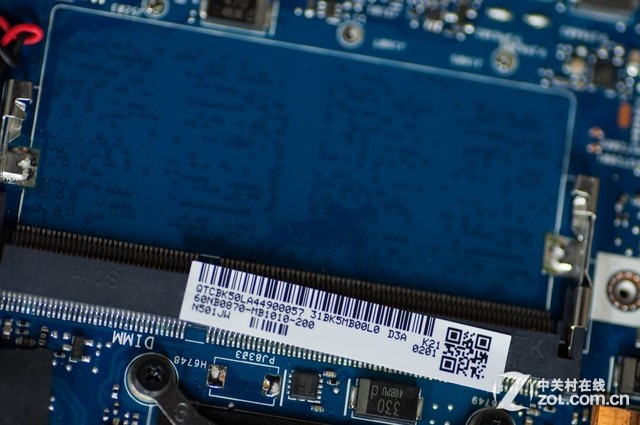

内存上覆盖有散热片，这在华硕笔记本中算是比较常见的了，N系列也给内存都覆盖了散热片。

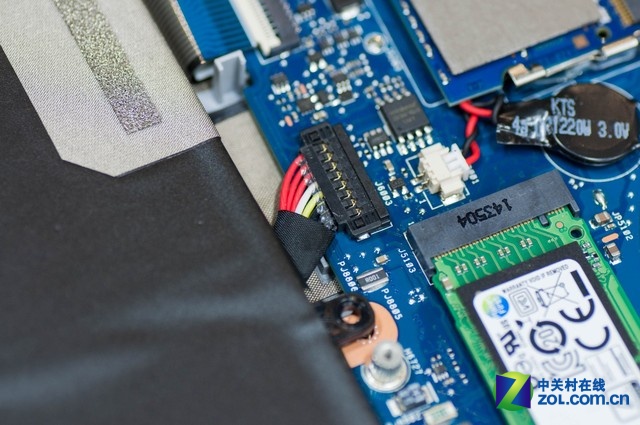

电池与主板连接的接口排线，拆电池之前必须先拔掉它。

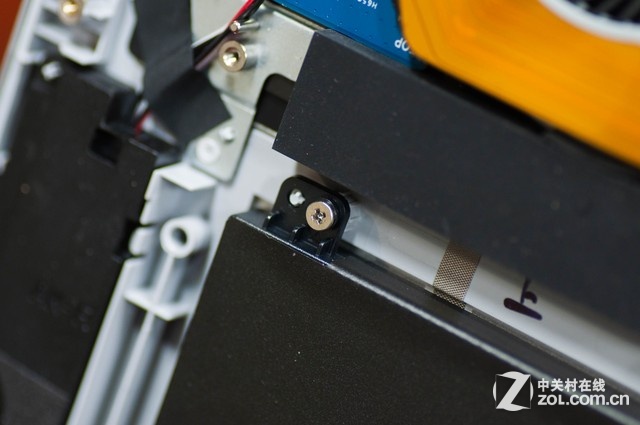

电池用螺丝固定住，要拆电池的话必须将周围5个螺丝全部先拧下

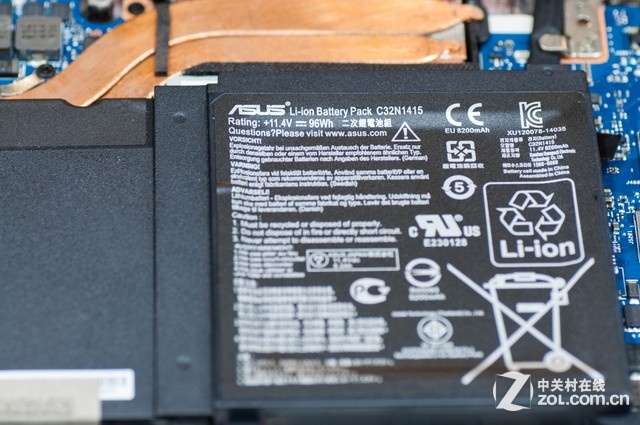

华硕 UX501 4K版装载的这块电池面积大，电量也很足，其额定能量值为96Wh，电压为11.4v，折合容量为8178mAh。

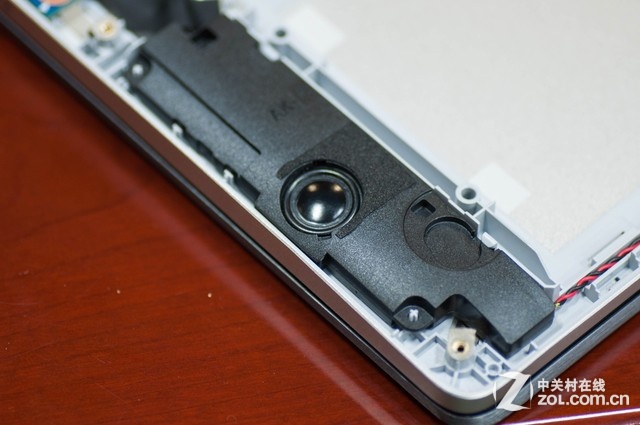

扬声器单元，机身左右两侧各有一个
两款华硕UX501内部对比

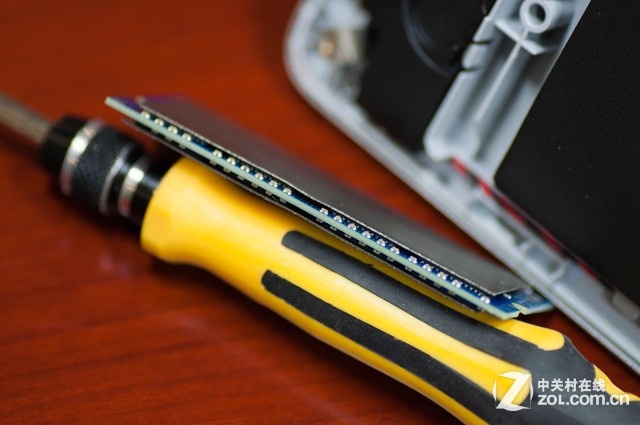

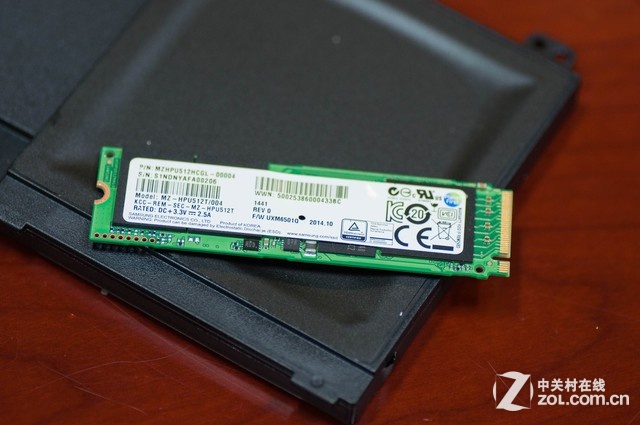

将固态硬盘拆了下来

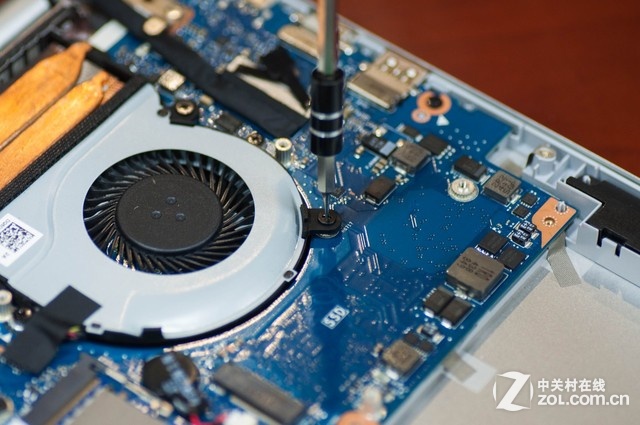

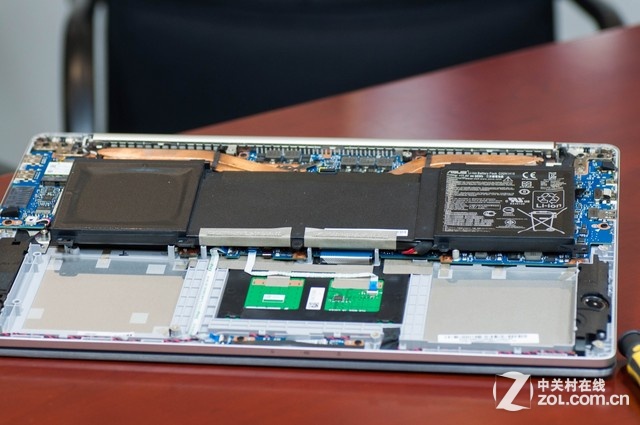

拆掉风扇

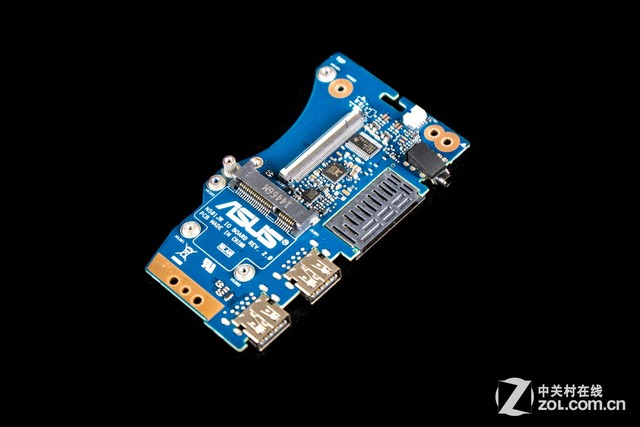

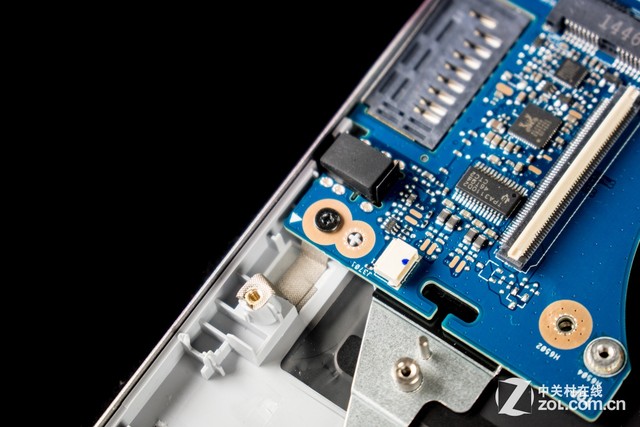

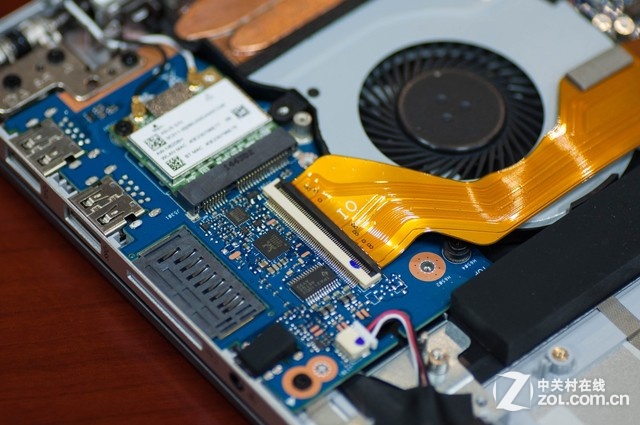

华硕UX501L笔记本的不少接口都集成在了小PCB电路板上，并用排线连接到主板上

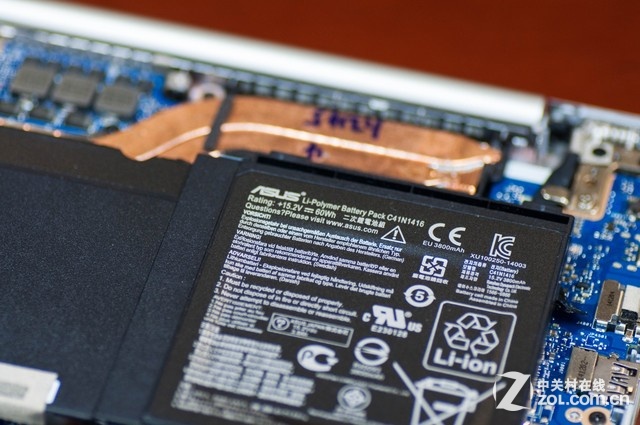

1080P显示屏版华硕UX501内置的电池容量就小多了，额定功率60Wh，电压15.2V

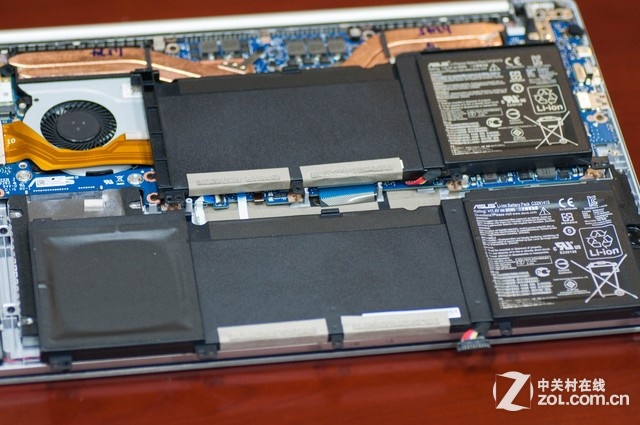

如图，上面的是1080P版华硕UX501笔记本的内置电池，下方为4K版UX501的电池，两者体积的差别主要是因为1080P要配备2.5英寸HDD硬盘，所以牺牲了部分电池位置给HDD硬盘。

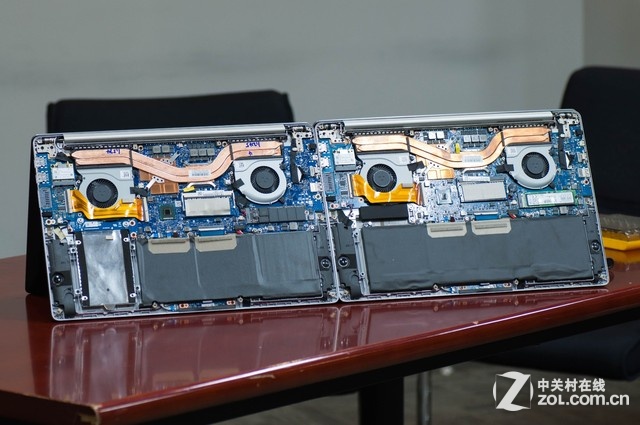

两款华硕UX501笔记本内部结构图，主要区别就是2.5英寸硬盘仓和电池大小了。

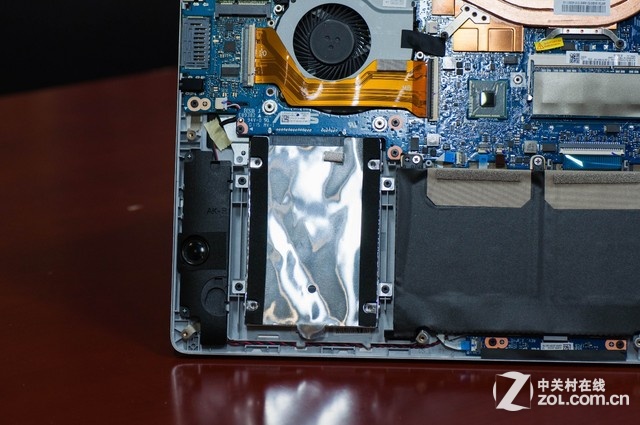

1080P版华硕UX501配备了2.5英寸HDD机械硬盘。
1080P版华硕UX501配备的是闪迪生产的128GB M.2接口SSD固态硬盘，型号应该是Sandisk X300s，走的是6Gbps SATA通道，性能与三星XP914 SSD有很大差距。
接下来拆解屏幕，首先需要拔掉屏线。如下图中所示，直接抓住屏线上的把手，稍微用力向上拔出即可，然后拧下固定屏轴的固定螺丝。注意，螺丝旁边的三角形符号代表这是固定屏轴的螺丝位置，用于安装时候的提示，避免螺丝安装错位。

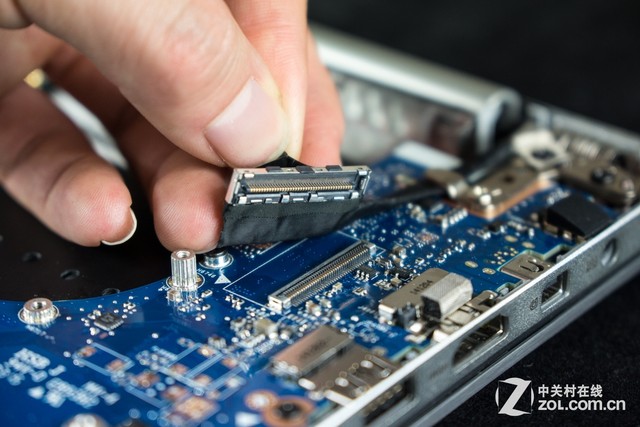

抓住把手，拔出屏线

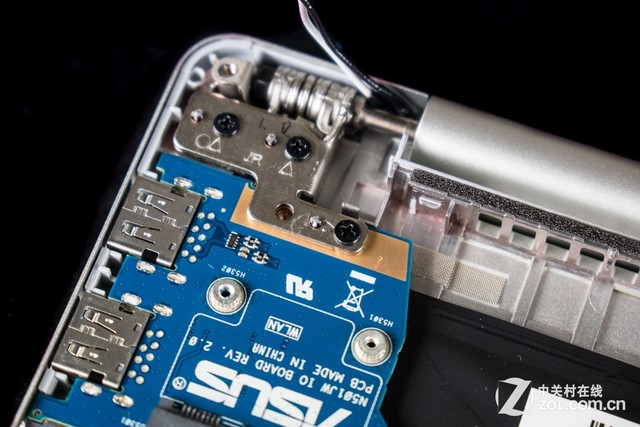

屏轴的三颗固定螺丝

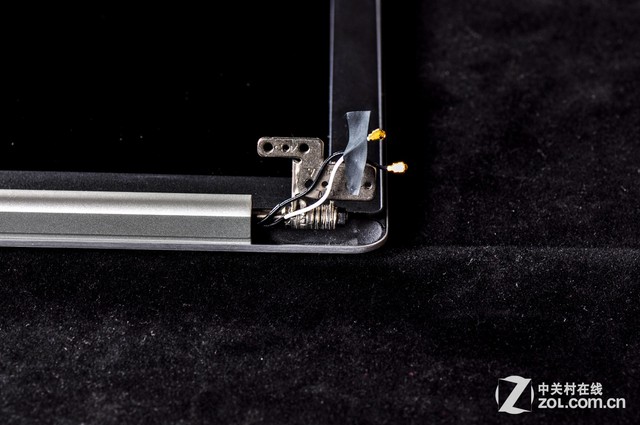

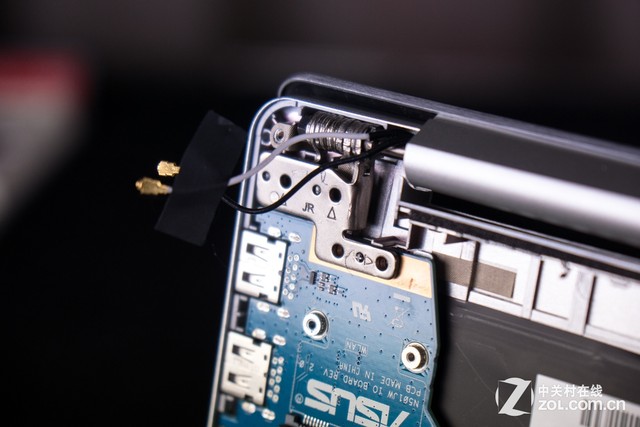

左侧屏轴附近的WiFi天线
卸下后的屏轴
卸下所有固定屏轴的螺丝后，需要将屏幕打开到90°左右，即可将整个C面盖板从屏轴上卸下。到此，本次的拆解已经接近尾声了。
拆卸UX501主板
最后便是拆解主板的过程，在拆卸主板固定螺丝时，同样需注意一下螺丝旁边的白色三角形提示，这也是表示主板固定螺丝的位置提示，在安装的时候寻找白色箭头进行安装即可避免装错螺丝。

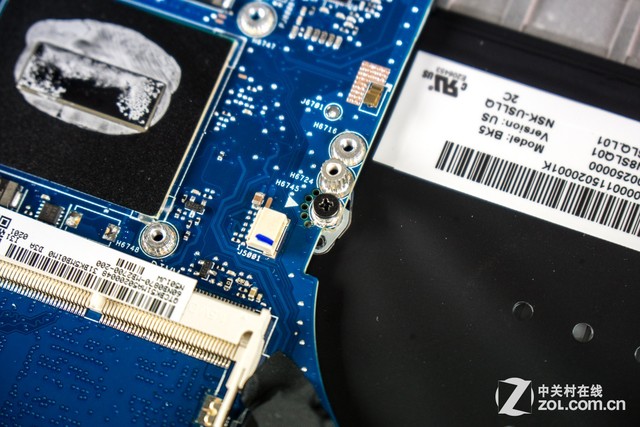

固定主板螺丝旁边的三角形指示
固定主板螺丝旁边的三角形指示

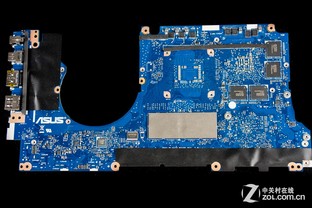

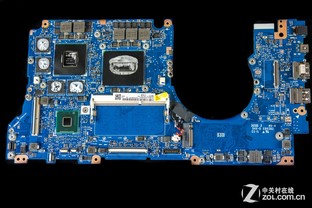

主板正反面特写
右侧接口模块

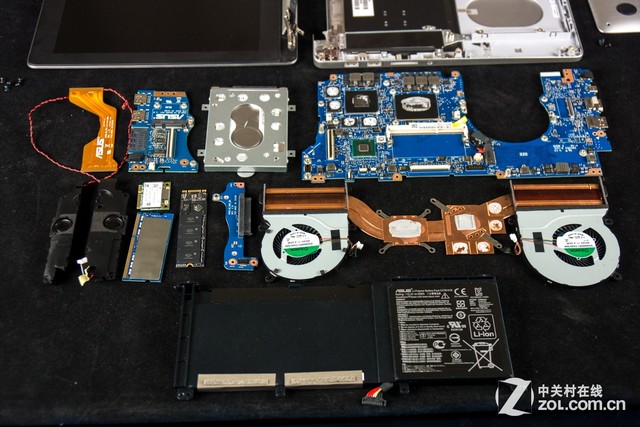

拆解全家福
通过本次拆解，我们看到华硕UX501的内部做工也是可以和MacBook相匹敌的，华硕的UX系列也不愧为PC界苹果的称号。不过，虽然华硕在这款15英寸UX系列笔记本的内部空间上下足了功夫，但笔者认为仍然还有进步的空间，笔者也相信华硕下一代的15英寸UX系列会弥补上这个小小的遗憾。
