power designer创建UML组件图的教程

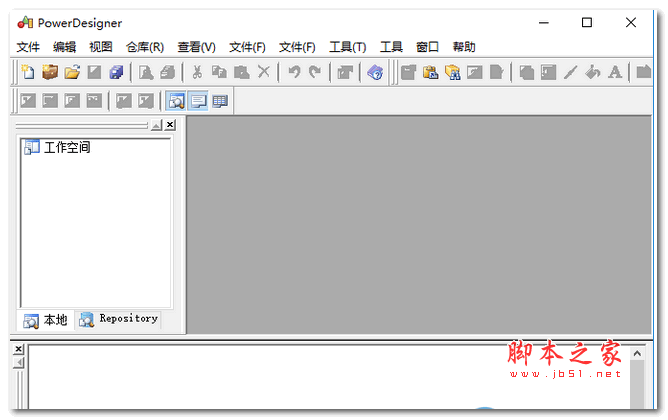

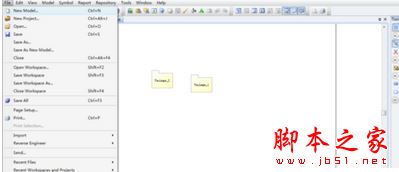

我们先打开powerdesigner，点击【文件】菜单，再选择【新建模型】

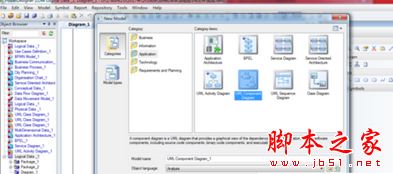

然后在【新建模型】界面，在【类型】中选择【应用】，在【类型项】中选择【UML组件图】，然后点击【OK】

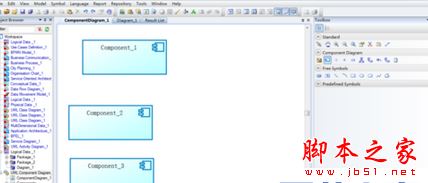

接着在右侧的工具栏中，在【组件图】下点击【组件】图标，然后在主窗口上点击一次，就生成一个组件

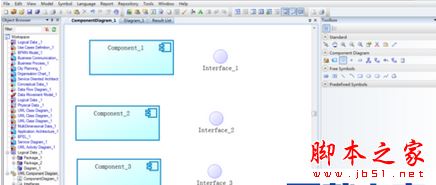

这时我们在右侧的工具栏中，在【组件图】下点击【接口】图标，然后在主窗口上点击一次，就生成一个接口

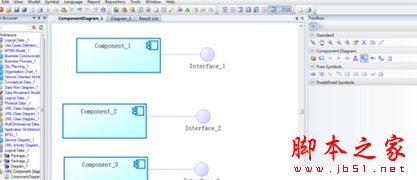

在右侧的工具栏中，在【组件图】下点击【实现】图标，然后在主窗口上点击一个组件对象，然后拖动鼠标连接到一个接口对象，从而建立接口与组件的实现关系。

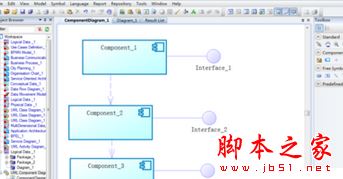

最后一步在右侧的工具栏中，在【组件图】下点击【依赖】图标，然后在主窗口上点击一个组件对象，然后拖动鼠标连接到另一个组件对象，从而建立组件间的依赖关系。
