传统条形图使用颜色填充条形不一定让人有感到眼前一亮的感觉，在目前很多数据可视化工具中，使用图形作为填充的方式越来越多，而利用Excel同样也可以做到相同的事情，本例阐述如何使用图案填充条形图。
1、如下图所示，是本例子的原始数据，展示这种带顺序的数据时，对于条形图最好的呈现方式是从上到下递减的关系，因此原始数据要调成升序关系。

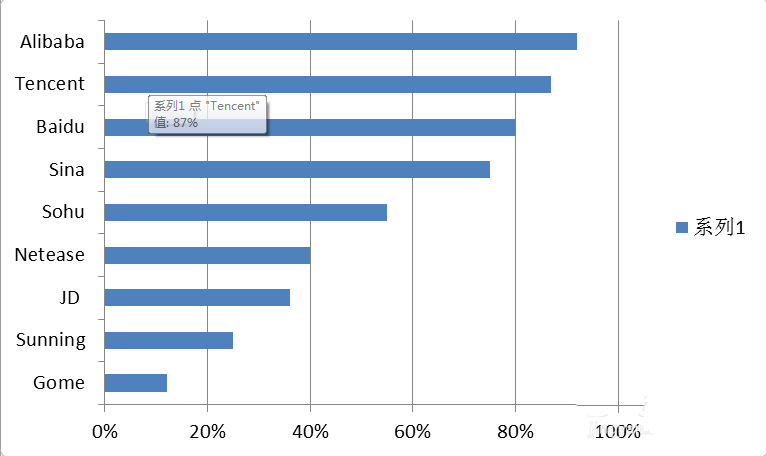

2、选中这两列数据，插入-条形图-簇状条形图，得到下图，这个是原始的条形图。

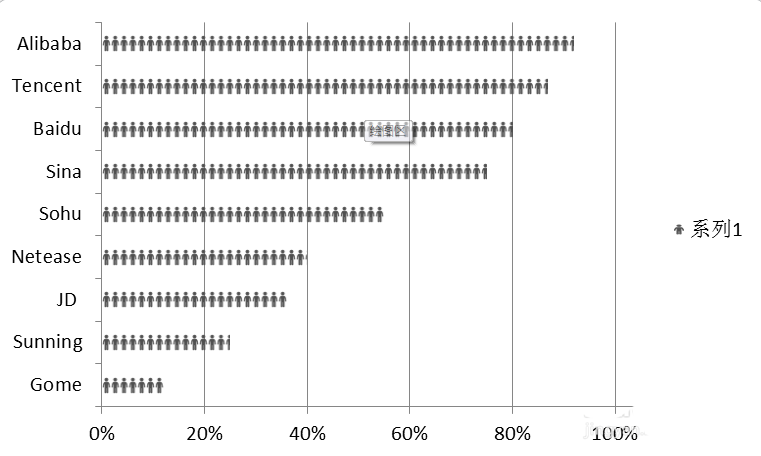

3、选中条形图数据，右键设置数据系列格式-填充-图片或纹理填充-插入自“文件”，选取下图1所示文件（最好是背景透明的文件），选择填充的方式为“层叠”，得到图2所示

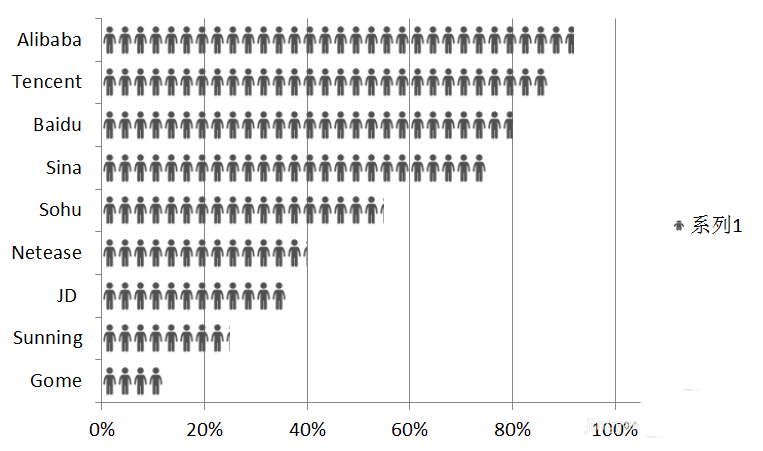

4、这时候可能会觉得这个“小人”的填充太过密集，影响美观，可以选择填充方式为“层叠并缩放0.03单位/图片”，然后再“系列选项”中的“分隔间距”选择40%左右，将条形图的条形变得粗一点。调整后如下图所示

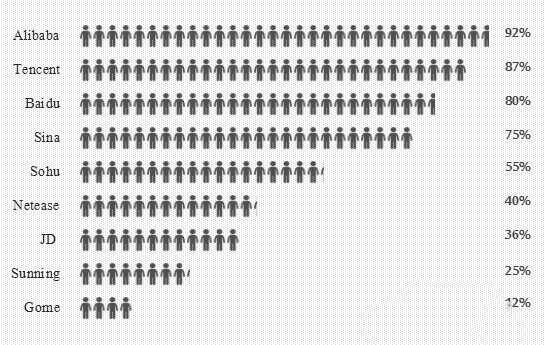

5、美化步骤：删除图例；删除网格线；添加数据标签，并将数据标签移到右边对齐；删除横坐标轴；纵坐标轴设置为无刻度，线条颜色设置为无线条；绘图区设置为无填充；图表区设置为图案填充，选择合适的图案，前景色为浅灰，背景为白色；为坐标轴和数据标签设置合适的字体。最后得到成图如下图所示。
