WORD编辑中常常遇到画函数图形的问题。本例介绍WORD2010中制作正弦函数图形的方法。

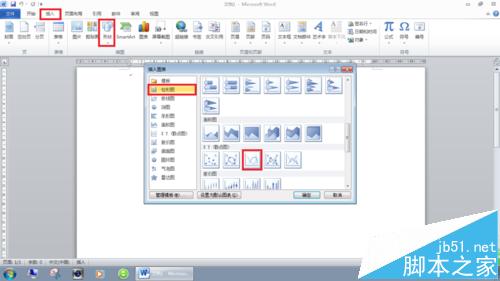

1、在WORD2010文档中，将光标定位在制作图形处，分别单击插入--图表，在对对话框中选择散点图类型中的“带平滑线的散点图”，单击确定后弹出word和excel两个并排窗口。这两个软件是相互关联的。

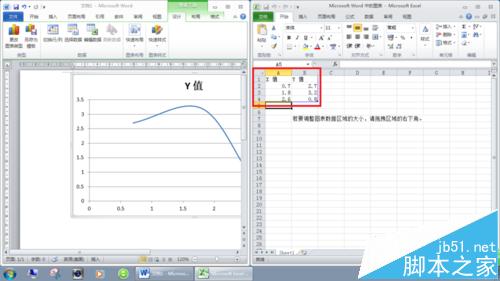

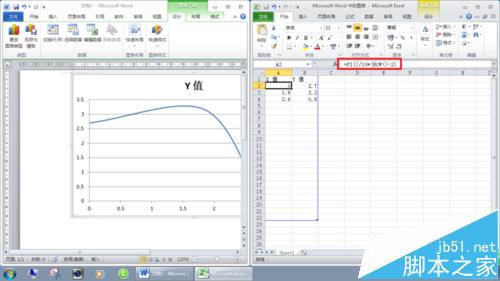

2、本例要作函数y=sin(x)在区间[0,2π]内的图像,假定取20个点，即x值第一个值是0，第20个值是6.283185即2π。在EXCEL中将取值框下拉到22行。选择A2单元格，输入公式“=pi()/10*(row()-2)”，这是第一个橫坐标x值。

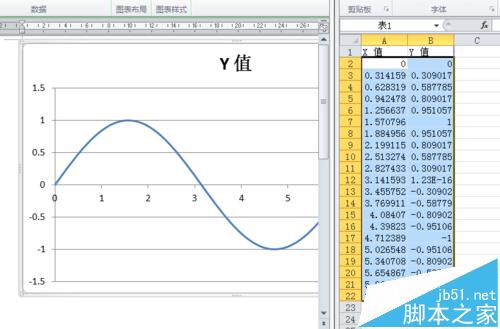

3、在单元格B2中输入公式“=sin(a2)"，这是第一个纵坐标y值。然后选择A2、B2单元格，拖动填充柄至B22，这样20个点的X,Y值都算出来了。同时左边的WORD中函数图形也出来了。

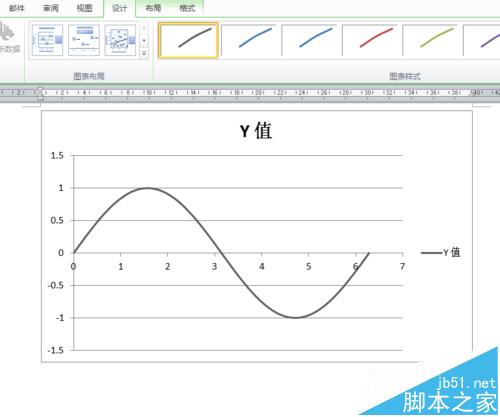

4、关闭EXCEL窗口。在WORD中已经绘出了正弦函数在第一周期的函数图形。若需要按数学图形的要求，还需要作些局部修改。先双击标题”Y值“，修改为函数标题如图。

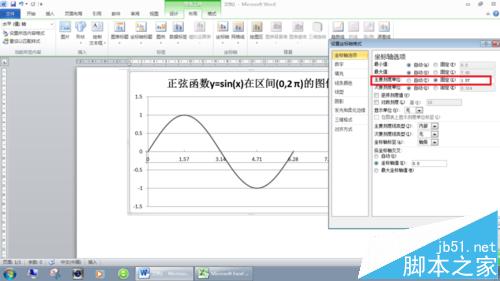

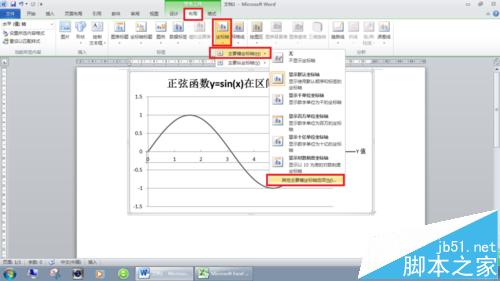

5、单击图形，菜单栏中出现“图表工具”，分别单击布局--坐标轴--主要横坐标轴--其它主要横坐标轴选项，打开对话框。这里主要修改主要刻度单位为1.57。也就是π/2。其它可根据需要修改，如线型、线的填充色、线的粗细等。

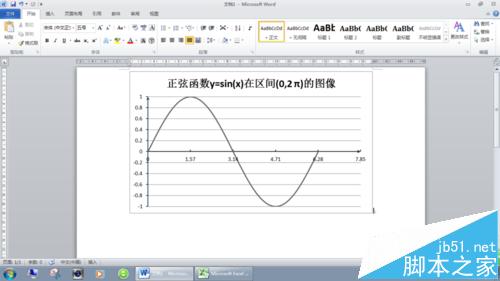

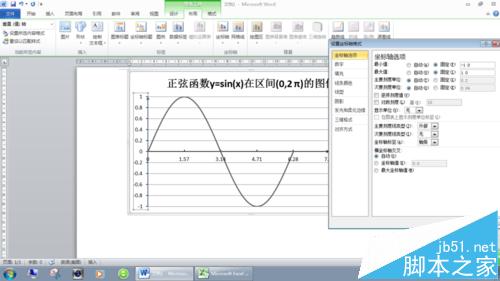

6、同理修改纵坐标参数。主要修改最大值（1）和最小值（-1）、线型、线粗细和颜色等。直到满意为止。
