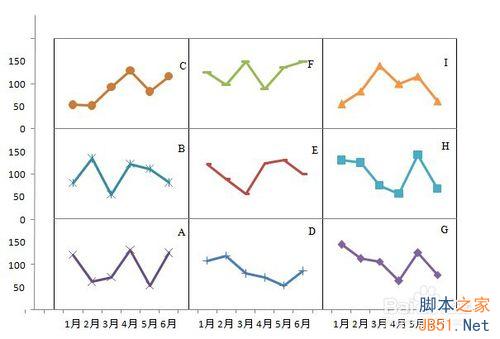

九宫拆线图，即为九个图分别放在九个小格中，使各图分开显示，无重叠，更直观。本文教大家用excel制作九宫拆线图，步骤虽然简单，但需要耐心。九宫拆线图效果如下。
方法/步骤

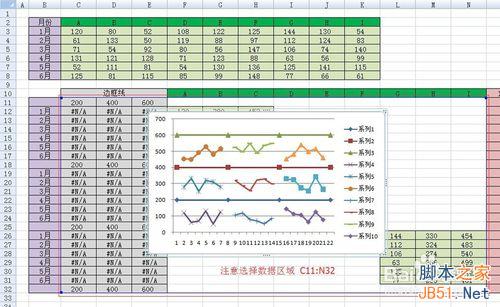

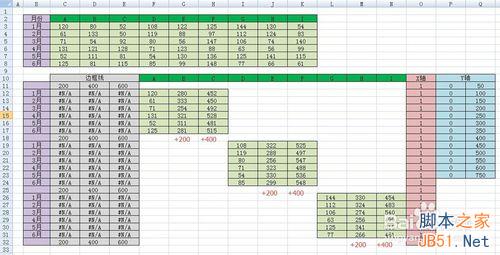

1、原始数据见下图上半部分。
设置辅助数据：
（1）B\E\H组数据分别加200，C\F\I组数据分别加400；ABC为一组，DEF为一组，GHI为一组，按下图分布位置放置。
（2）边框线数据为200、400、600，如图，其它空格直接填上“#N/A”。
（3）X轴数据和Y轴数据分别用于修改X、Y轴刻度值。

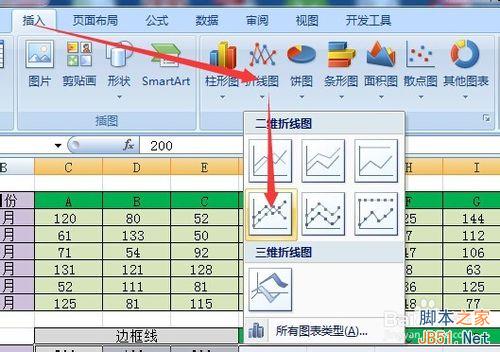

2、选择数据区域C11:N32，插入带数据标记的拆线图。数据区域一定不要选错，否则不利于后续坐标刻度的修改。

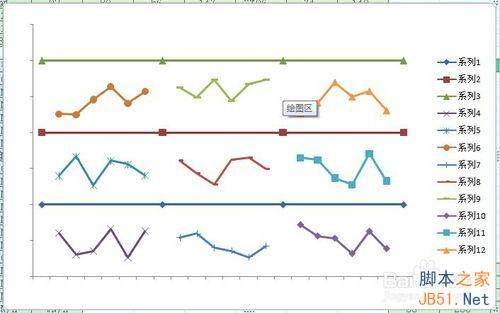

3、右键X轴，设置坐标轴格式--坐标轴选项--坐标轴标签--选择“无”；同样方法设置Y轴为“无”。删除网格线。
4、修改Y轴刻度
右键绘图区域，选择数据--添加--系列名称填入“Y轴”，系列值选择Q11:Q23区域。
关闭后，右键点Y轴系列，更改系列图表类型，改为带标记的散点图。
关闭后，右键绘图区域，选择数据，编辑Y轴，X值选择P11:P23区域。
关闭后，右键Y轴系列，添加数据标签；右键数据标签，设置标签格式，标签位置设置为靠左。

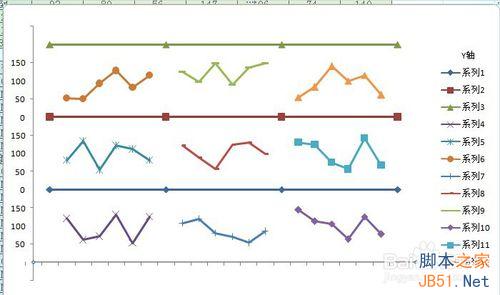

然后手动修改标签数值，最终修改效果如下图。
5、修改X轴刻度
右键绘图区域，选择数据--添加--系列名称填入“X轴”，系列值选择O11:O23区域。
关闭后，右键X轴系列，添加数据标签；右键数据标签，设置标签格式，标签位置设置为靠下。

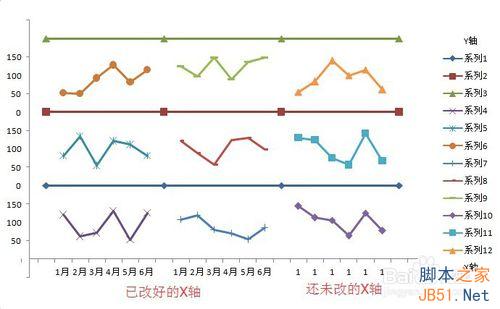

然后手动修改标签数值，修改效果如下图。
6、设置边框线

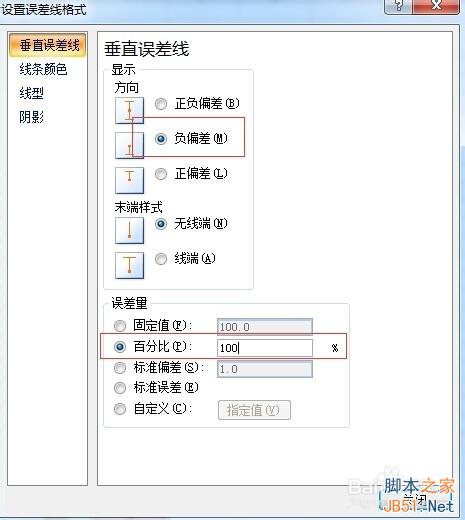

选中“系列1”，布局--误差线--其它误差线选项，显示方向选择负偏差，末端样式选择无线端，误差量选择百分比，填入100。
7、同法设置系列2和系列3的误差线。最终误差线效果如下图。
8、设置小图标签

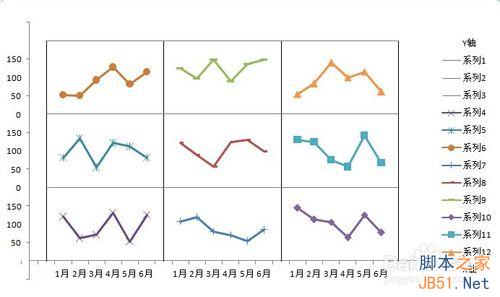

右键任意2条拆线，添加数据标签，将标签分别移至小图右上角，并修改数值。将多余的3个标签删除；删除右侧图例。最终效果如下图。
（可根据需要设置坐标轴标题）
注意事项
数据区域不要多选和少选。
