Excel 2007可以绘制分段条图，当有一个分类指标、两个或两个以上统计指标时，宜绘制分段条图，下面通过详细例子来演示Excel 2007分段条图的绘制方法。
工具/原料

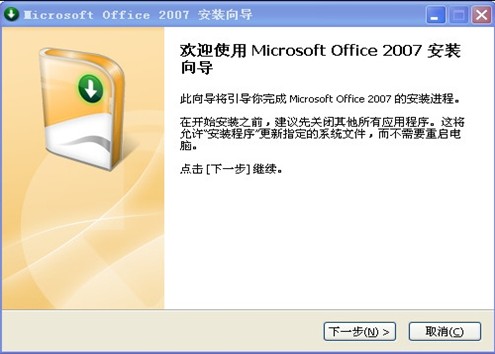

Excel 2007
方法/步骤

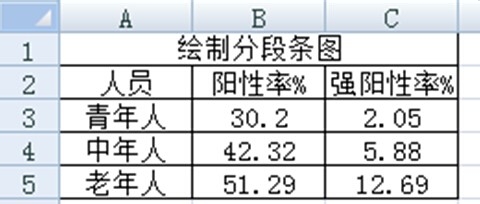

1、新建工作表“分段条图的绘制.xlsx”，输入数据，表头为“绘制分段条图”。

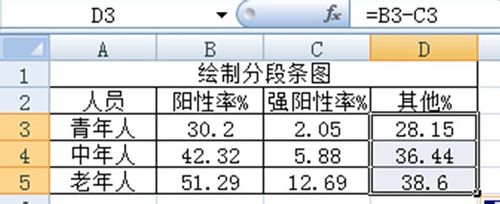

2、单击单元格D2，在其中输入“其他%”，合并单元格A1:D1。然后单击D2，在编辑栏中输入公式“=B3-C3”，按回车键结束，然后再单击D2，拖动鼠标利用Excel自动填充功能求出C3:C5各单元格值。其他情况的百分率计算结果如图。

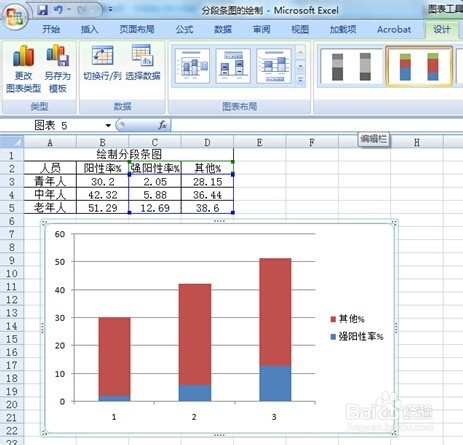

3、选择图表类型。单击拖动鼠标选择C2:D5单元格区域，然后单击菜单栏【插入】/【图表】/【柱形图】，单击选择【二维柱形图】下的【堆积柱形图】，Excel弹出原始的分段条图。

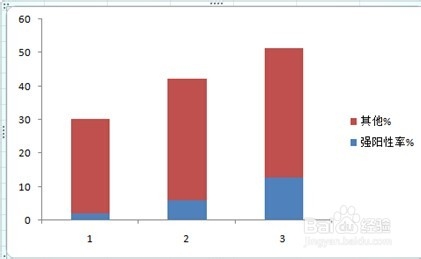

4、删除网格线。右键单击任意一条网格线上，然后在弹出的快捷菜单中选取【删除】选项，即可删除网格线。

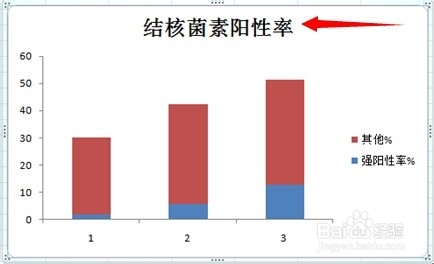

5、添加图表标题。单击图表，然后单击菜单栏选项卡【布局】/【标签】/【图表标题】按钮，此时弹出下拉列表，单击选择【图表上方】，在图表上方即出现“图表标题”文字编辑框；单击激活文字编辑，输入“结核菌素阳性率”。

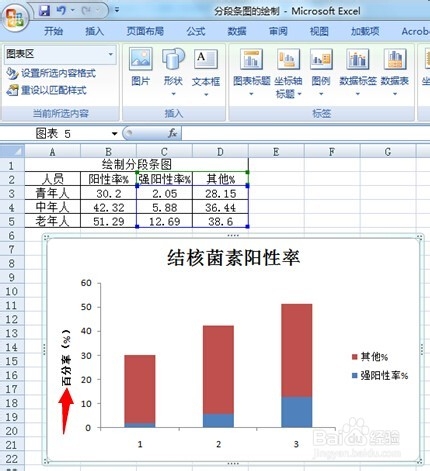

6、添加主要纵坐标轴标题。单击选中图表，然后单击菜单栏【布局】/【标签】/【坐标轴标题】按钮，此时弹出下拉列表，单击选择【主要纵坐标轴标题】/【旋转过的标题】，在图表左边即出现“坐标轴标题”文字编辑框，单击修改为“百分率（%）”。

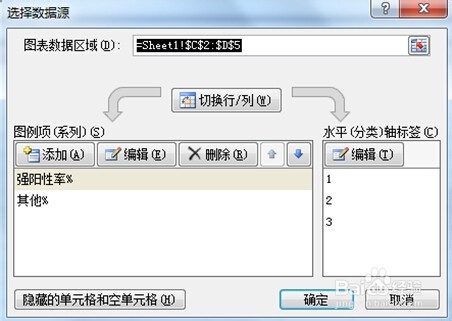

7、添加水平轴标签。右键单击图表，弹出快捷菜单，然后单击选择【选择数据】选项，打开【选择数据源】对话框。

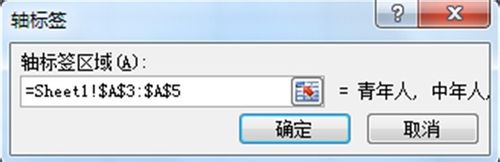

8、单击【选择数据源】对话框右侧的【水平（分类）轴标签】下的【编辑】按钮，弹出【轴标签】对话框，此时单击A3单元格，拖动鼠标选中A3:A5单元格区域，在【轴标签】对话框的【轴标签区域】显示“=Sheet1!$A$3:$A$5”。

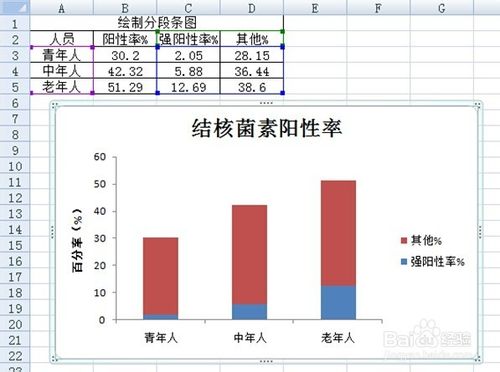

9、单击【轴标签】下方的【确定】按钮，返回【选择数据源】对话框，再单击【确定】按钮，结束设置，添加横坐标轴标签的分段条图就这样大功告成。
注意事项
发现没有，这里是采用Excel 2007中的柱形图来绘制分段条图。
强阳性率为阳性率的一部分，因此可以将阳性率分解为强阳性率与其它两个组成部分，整个直条代表阳性率，所以该数据资料宜绘制分段条图来分析。
以上就是Excel 2007的分段条图如何绘制方法介绍，希望能对大家有所帮助！
