CAD在机械制图中广泛运用，那么利用CAD如何绘制一个轴键槽？下面我们就来看看cad绘制轴键槽图纸的教程。

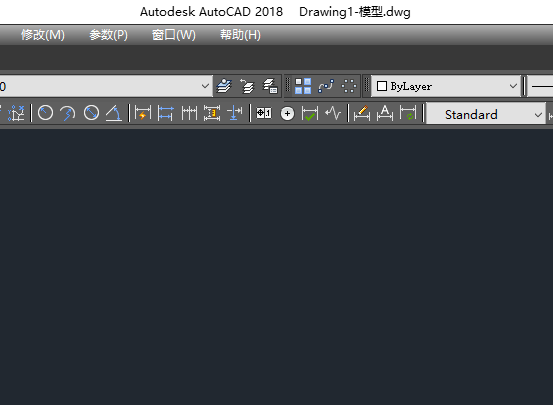

1、打开CAD2018软件，新建一个绘图界面。

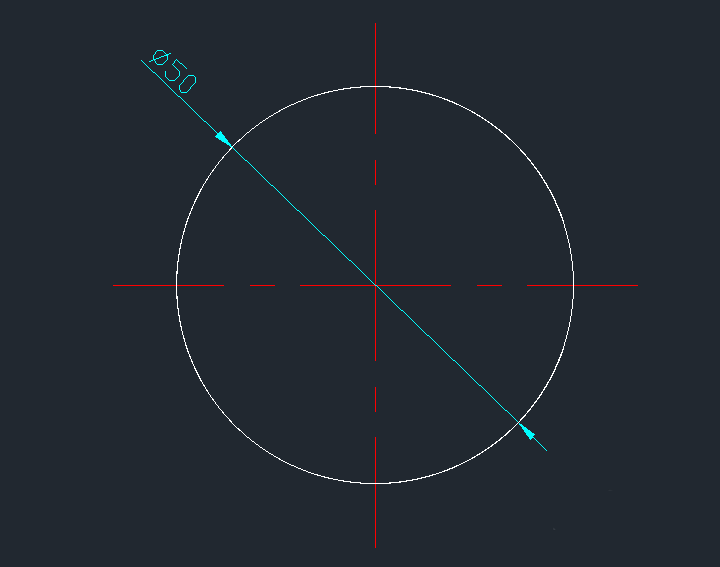

2、用圆命令C绘制一个直径50的圆，如图所示。

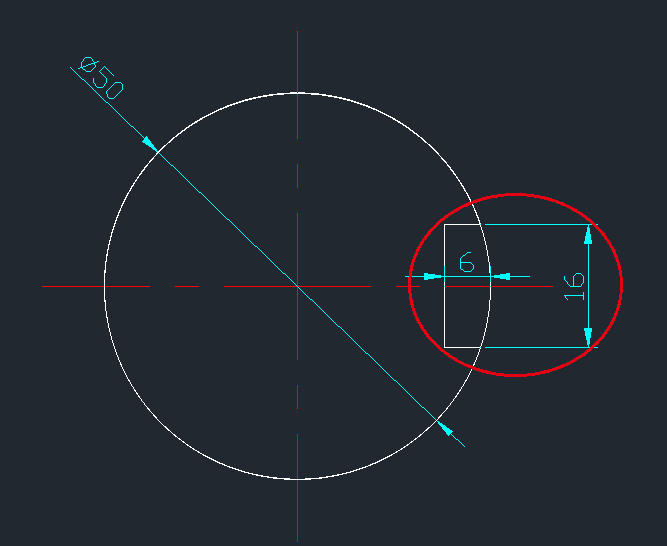

3、用直线命令在圆的右边绘制出如图所示的图形，高16.

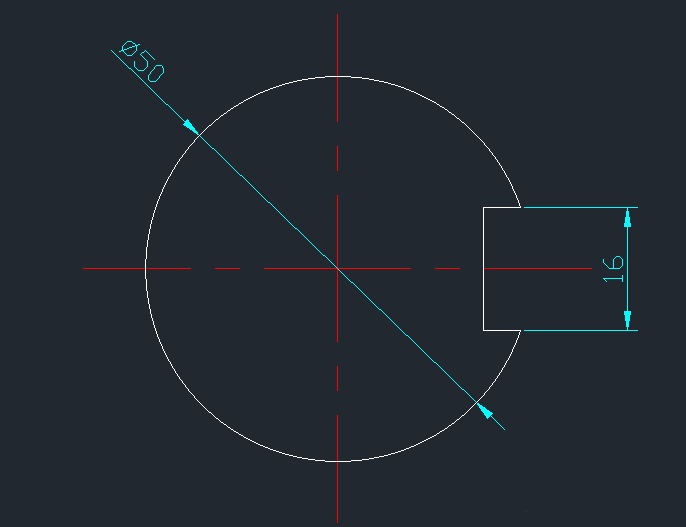

4、用TR修剪命令，对步骤3绘制的图形进行修剪，修剪的效果如图所示。

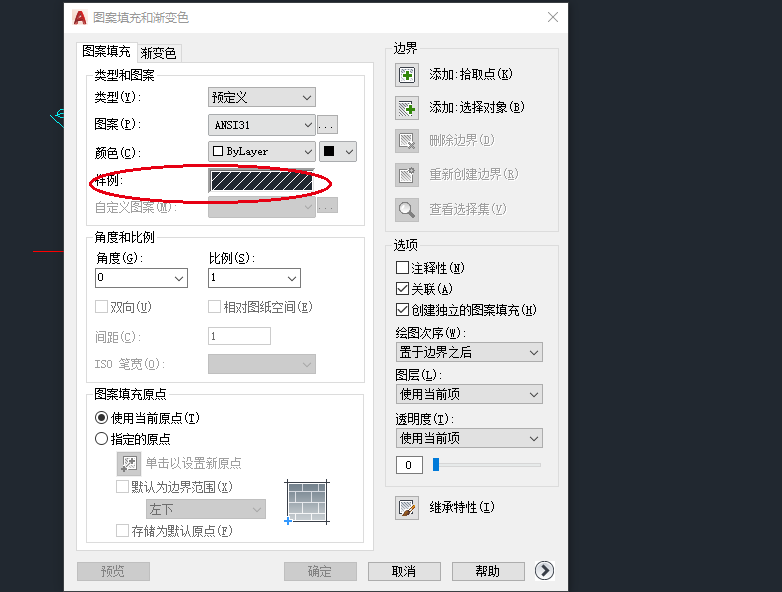

5、输入填充命令BH，按空格键，出现一个填充的窗口，选择如图所示的填充样式。

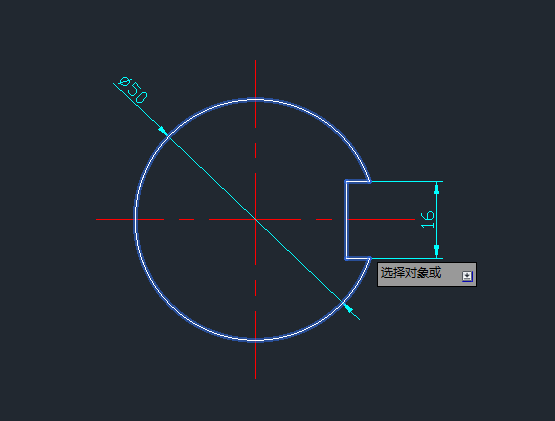

6、添加选择对象，选择圆以及修剪的直线部分，如图所示。

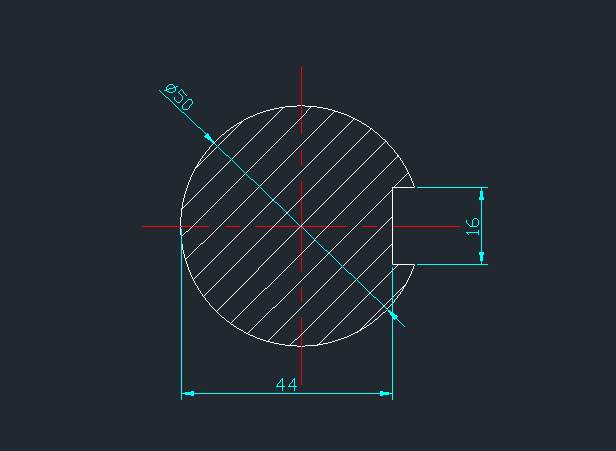

7、回到填充窗口，点确定，这样一个简单的轴键槽就绘制好了，效果如图所示。
以上就是CAD轴键槽图纸的画法，希望大家喜欢，请继续关注脚本之家。
