cad中想要绘制焊接符号，该怎么绘制焊接符号呢？下面我们就来看看cad焊接符号的画法。

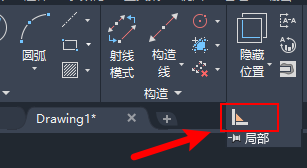

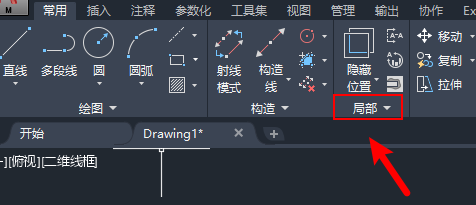

1、进入“常用”选项卡，找到“局部”面板，点击下拉按钮。
2、在下拉框中选择“焊接表示法”按钮。

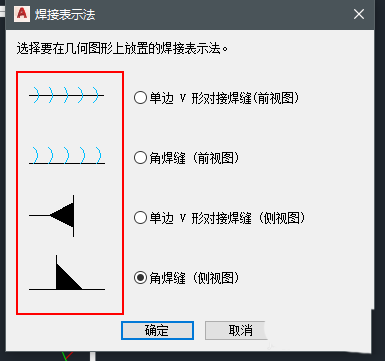

3、随后在弹出的焊接表示法对话框中选择需要绘制的焊缝样式。

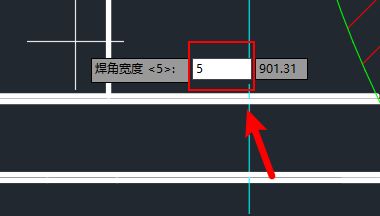

4、以角焊缝俯视图为例，选中样式后确认，指定焊角宽度。

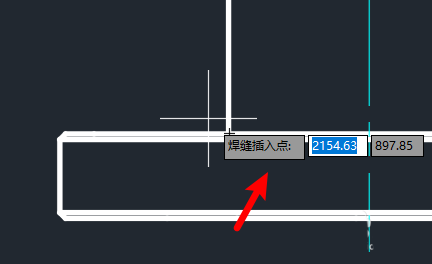

5、然后指定焊缝的位置。

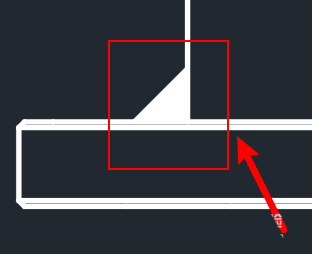

6、选择合适的放置方向，即可完成焊接符号的绘制。

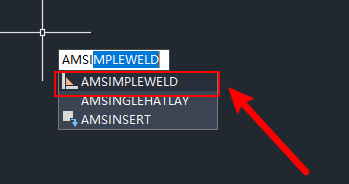

7、也可通过输入命令“AMSIMPLEWELD”来绘制局部放大图。
以上就是cad焊接符号的画法，希望大家喜欢，请继续关注脚本之家。
