经常使用cad绘制一些图纸，该怎么绘制圆环体呢？绘制圆环体用到视图菜单，绘图菜单中圆环体等，下面我们就来看看详细的教程。
一、立体圆环

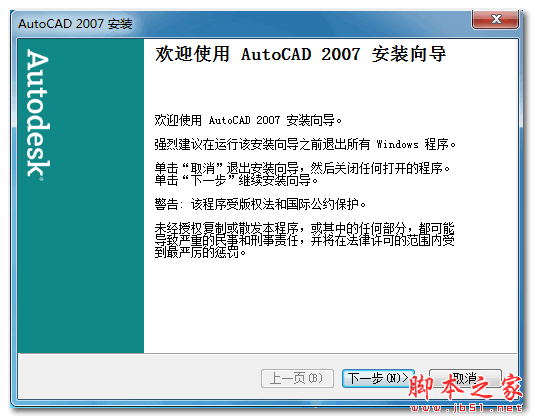

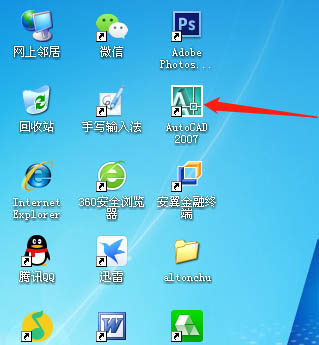

1、打开桌面上的AutoCAD2007绘图软件。

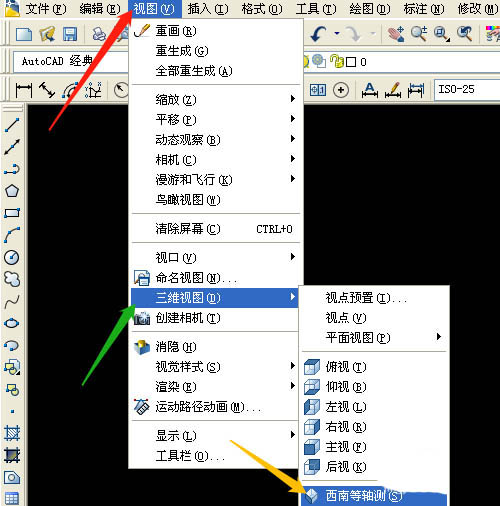

2、单击用视图菜单→三维视图→西南等轴测。

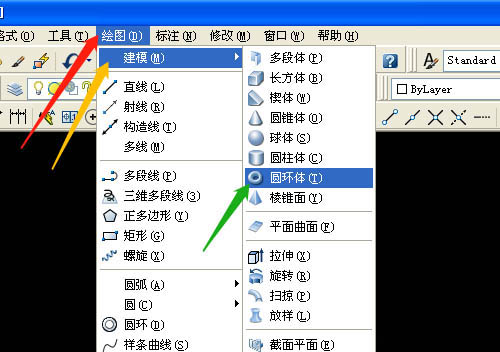

3、单击绘图菜单→建模→圆环体。

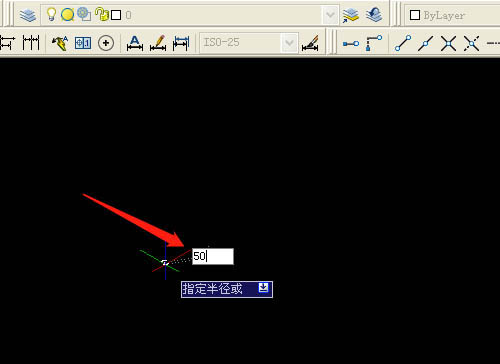

4、适当位置单击为圆环体中心点，提示输入半径如50，确定。

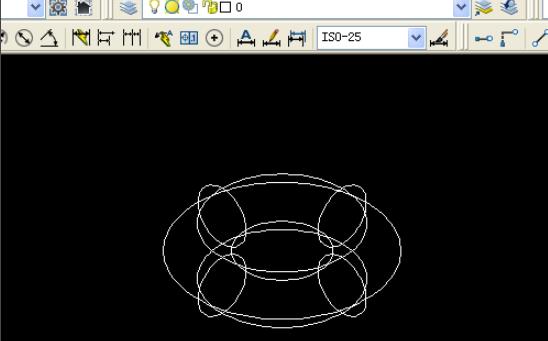

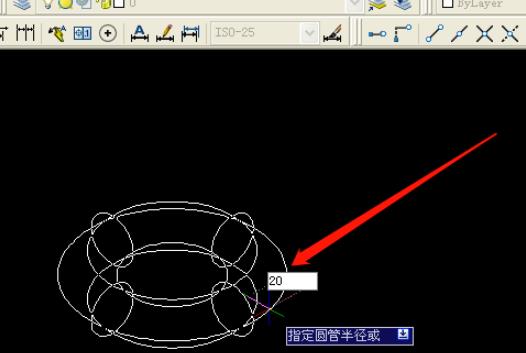

5、指定圆管半径，如输入20按空格键确定。

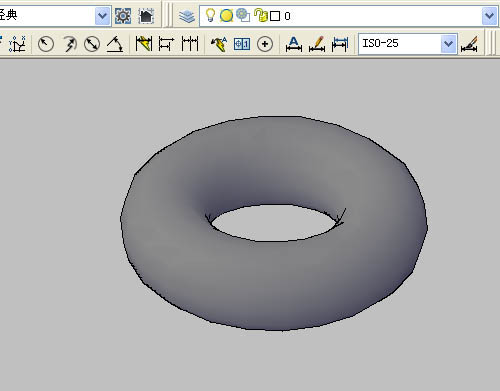

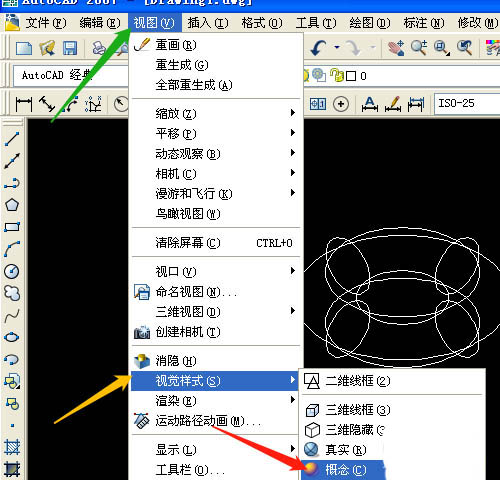

6、单击用视图菜单→视觉样式→概念，显示圆环体三维。
二、平面圆环

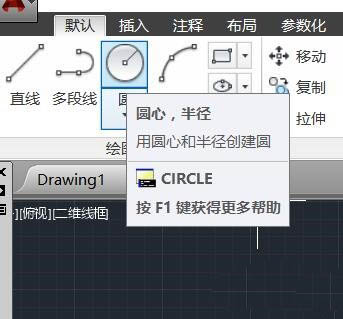

1、选择圆形工具（指令C）

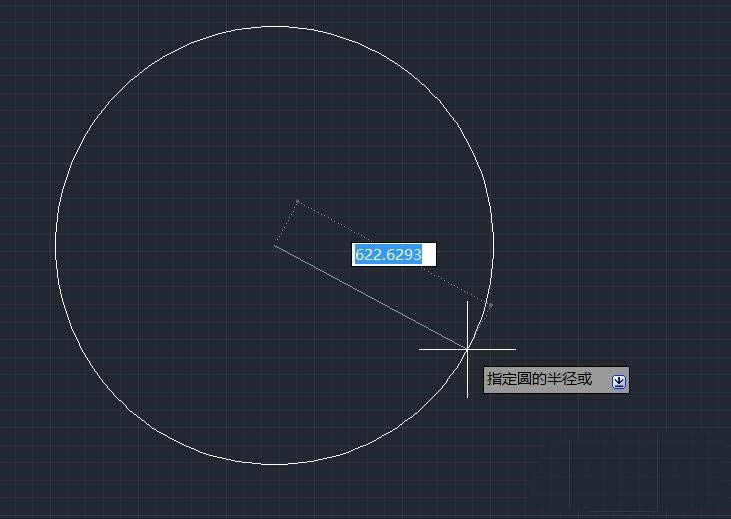

2、根据需求画出一个圆

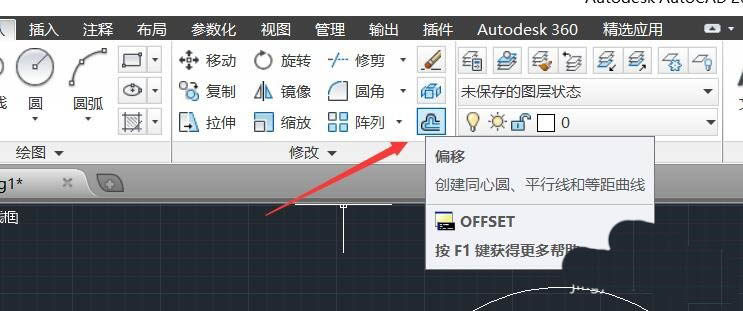

3、使用偏移工具

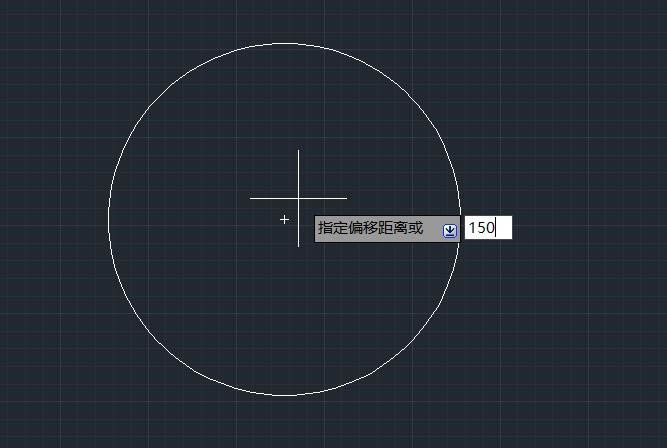

4、输入距离，也iu是两个圆的距离

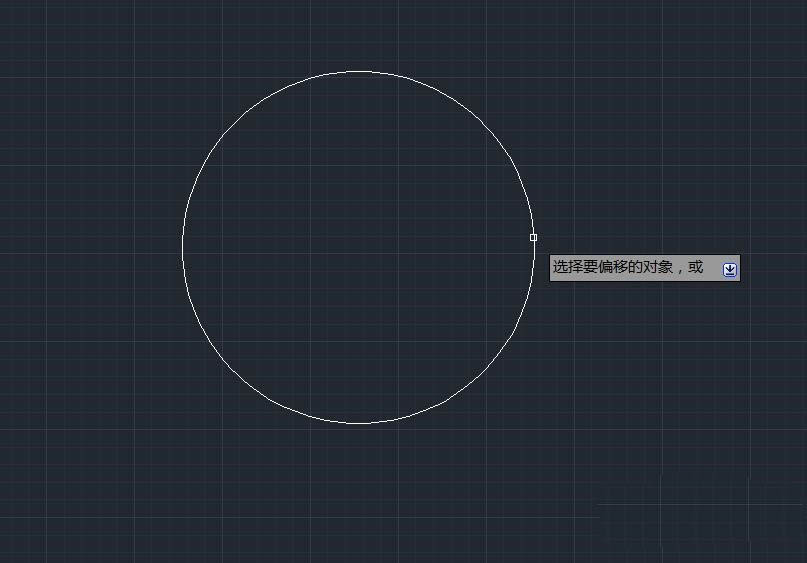

5、选择形状，就是一开始画的圆

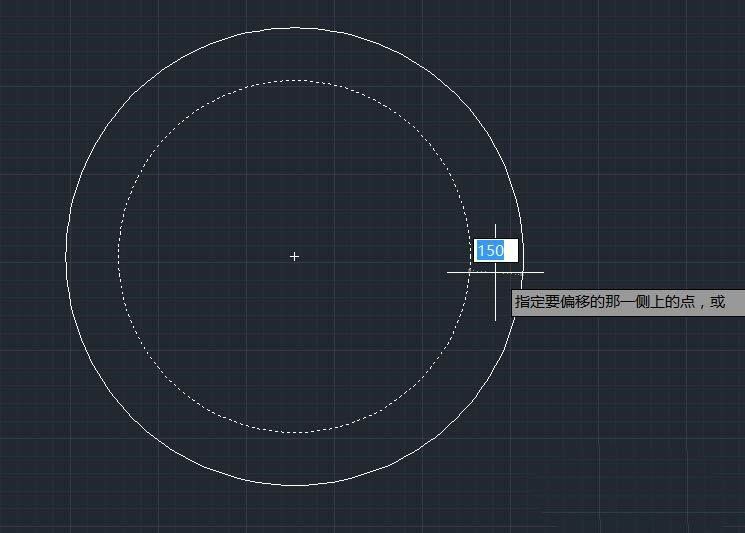

6、向内或向外偏移出第二个圆

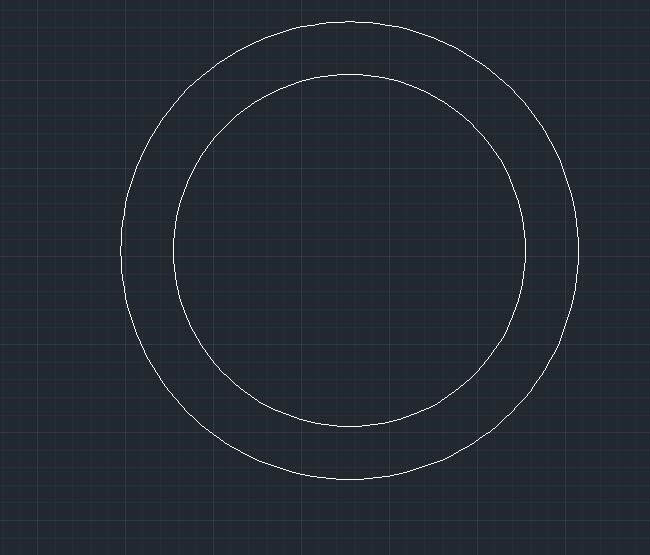

7、圆环完成
以上就是cad圆环体的画法，希望大家喜欢，请继续关注脚本之家。
