cad想要绘制蝶形螺母，该怎么绘制这个平面图呢？我们需要用到直线、圆、镜像、修剪、标注工具，标注要进行设置等绘制操作，下面我们就来看看详细的教程。

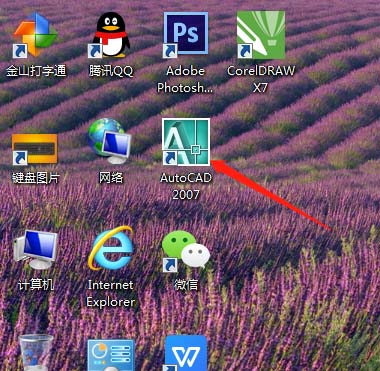

1、双击打开桌面的AutoCAD 2007软件。

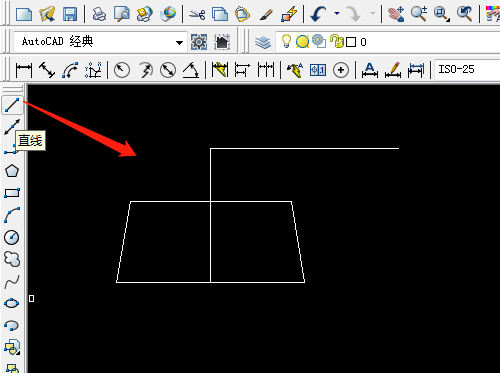

2、单击选直线工具，按尺寸绘制多条直线。

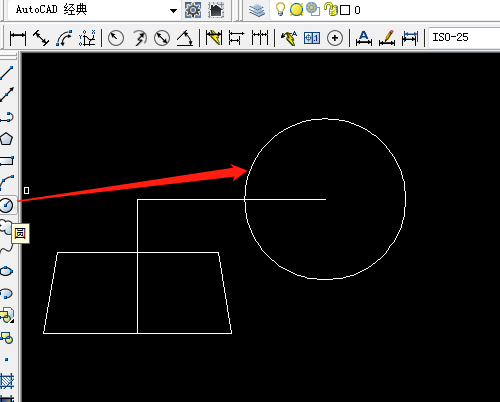

3、用圆工具，长直线的右端点为圆心绘制一个圆。

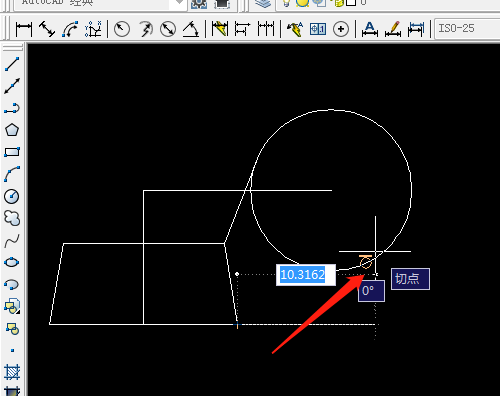

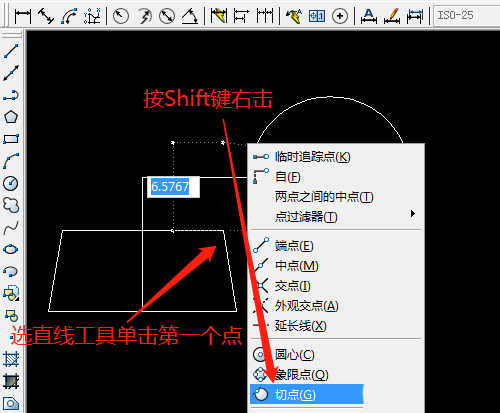

4、单击直线工具，捕捉第一个点，按Shift键右击选切点，鼠标移动圆边线上出现切点图标时单击，绘制出斜线。

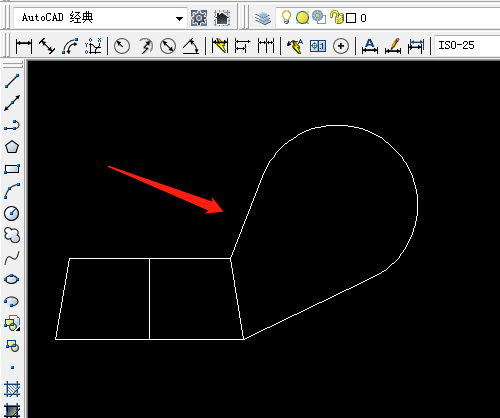

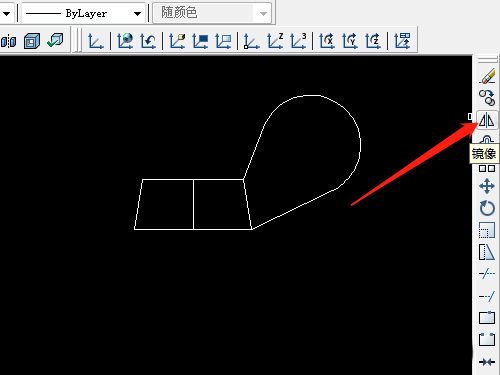

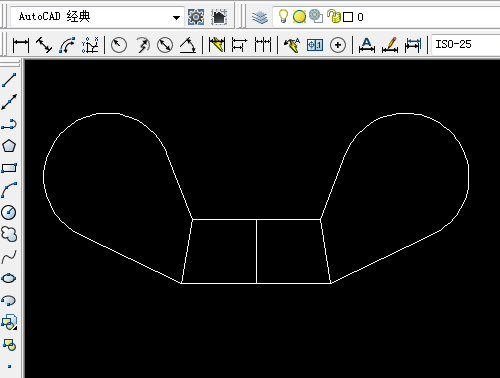

5、删除多余的辅助线，并用修剪工具修剪多余的线。用镜像工具复制图形。

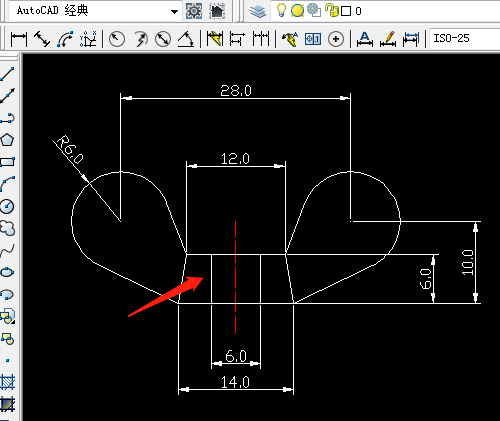

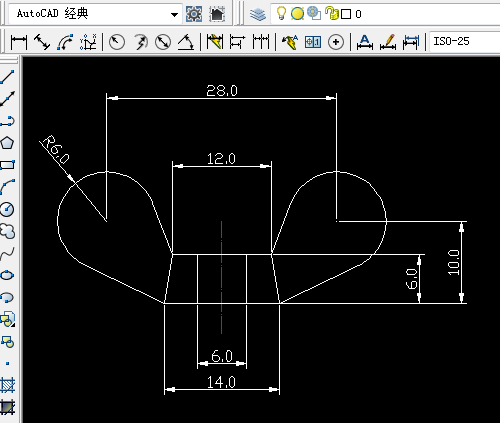

6、改中心线线型和颜色，用标注工具标注尺寸。
以上就是CAD绘制蝶型螺母的教程，希望大家喜欢，请继续关注脚本之家。
