cad中绘制平面图的时候，楼梯也是经常绘制的，需要用到矩形、椭圆弧、直线、修剪、偏移、文字工具进行绘制，该怎么绘制呢？下面我们就来看看详细的教程。

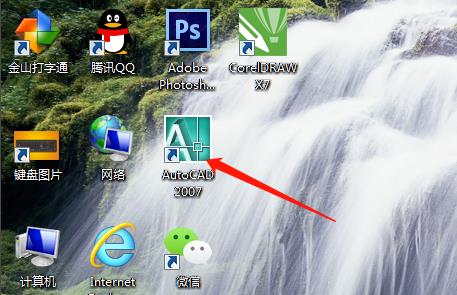

1、双击打开桌面上的AutoCAD 2007软件。

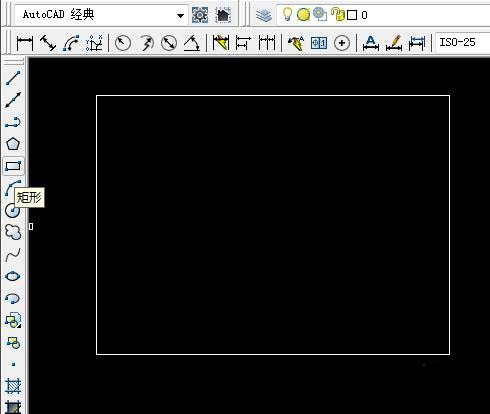

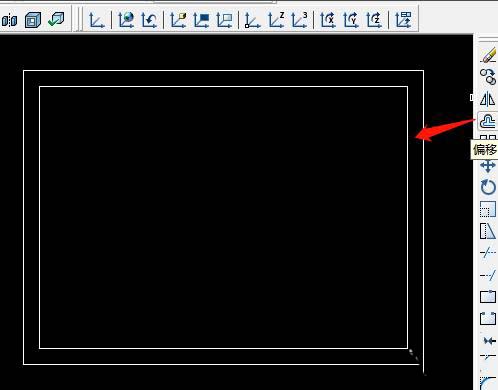

2、单击选矩形工具，绘制一个3500，2200的矩形。用偏移工具向内偏移120距离。

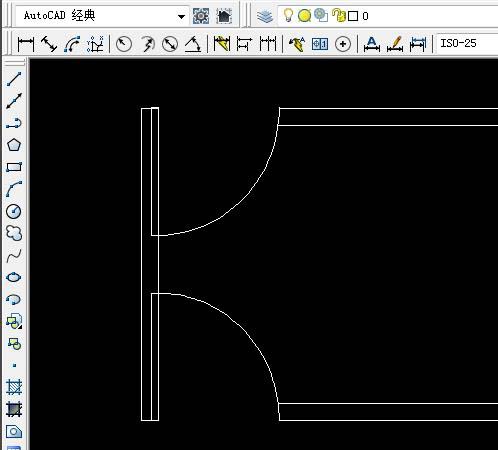

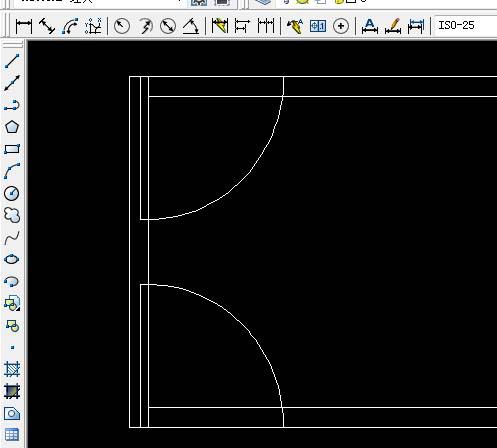

3、用矩形和椭圆弧工具绘制900的门，移至合适位置，用修剪工具修剪多余的线。

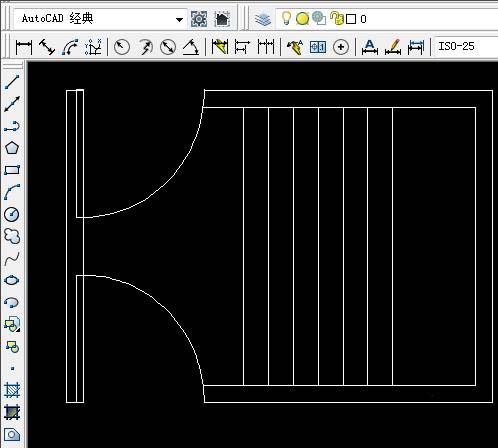

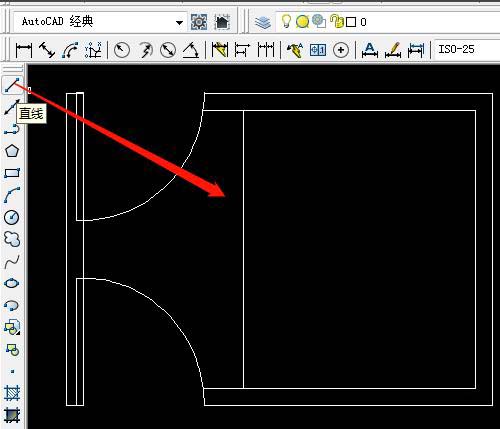

4、用直线工具绘制一条直线，选偏移工具偏移175距离。

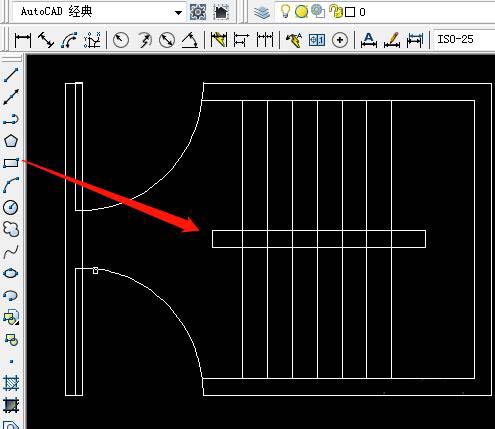

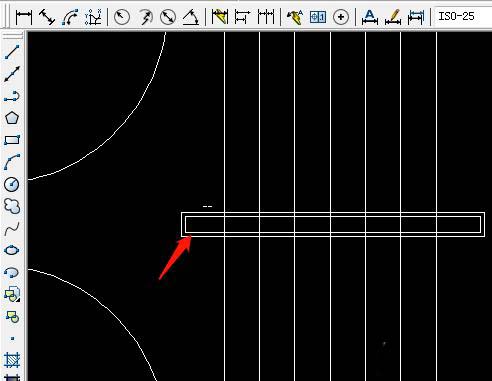

5、单击矩形工具，绘制一个1500，120的矩形，移至直线中点位置。向内偏移20。

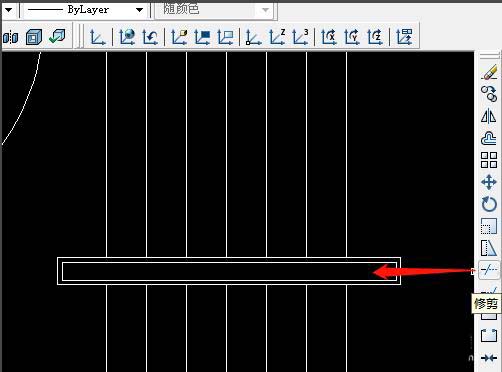

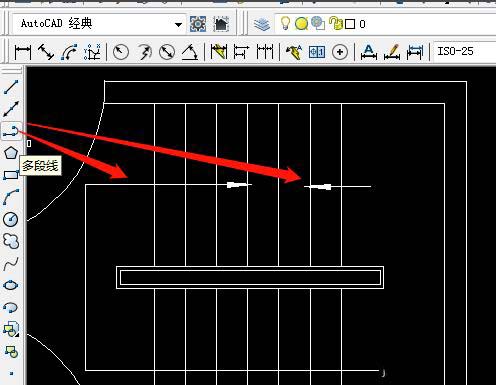

6、单击修剪工具修剪多余的直线，选多段线工具绘制带箭头的直线。

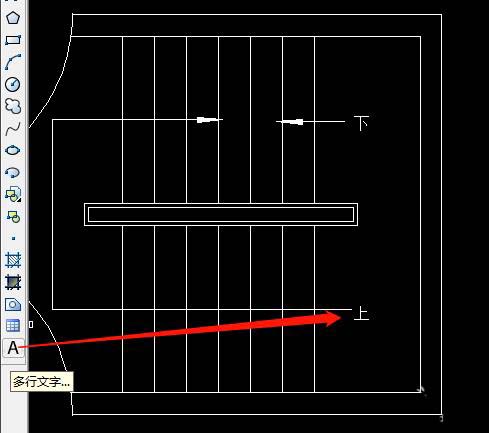

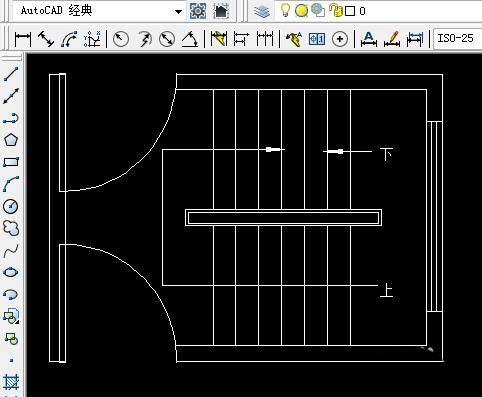

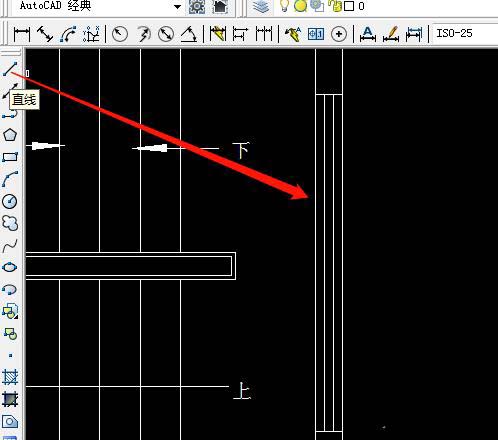

7、用多行文字输入文字，选直线工具再绘制几条直线。
注意事项 ：
实际操作中按尺寸要求绘制图形
以上就是CAD绘制楼梯图的教程，希望大家喜欢，请继续关注脚本之家。
